halcon计算区域骨架

前言

在图像处理中我们有时候会需要获取区域骨架，从而根据这个骨架来计算区域长度、方向等参数，本文就来介绍在halcon中如何实现。

1、区域骨架获取原理

通过迭代细化算法，不断剥离区域边缘的像素，直到其宽度变为一个像素的中心线

2、halcon算子应用

dev_open_file_dialog ('read_image', 'default', 'default', Selection)
read_image (Image, Selection)
mean_image (Image, ImageMean, 15, 15)
threshold (Image, Region, 128, 255)
count_obj (Region, Number1)
connection (Region, ConnectedRegions)
count_obj (ConnectedRegions,  Number2)
skeleton (ConnectedRegions, Skeleton)

获取骨架区域就是使用skeleton算子，该算子只有两个参数

第1个参数是输入的多个独立区域

第2个参数是经过计算的骨架区域

3、合并区域效果

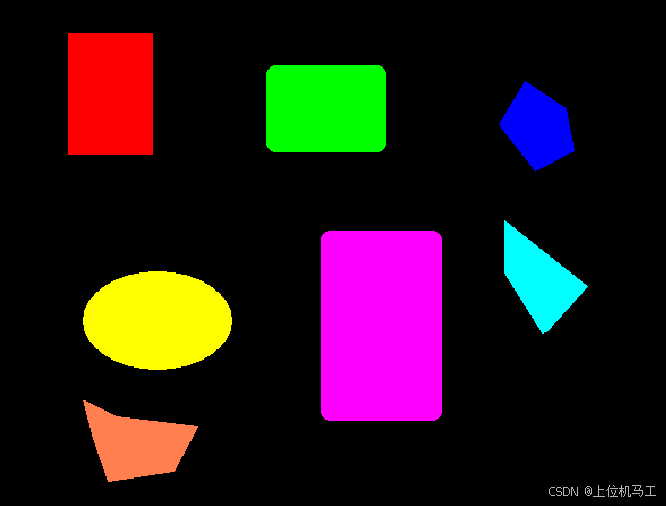

1）处理前

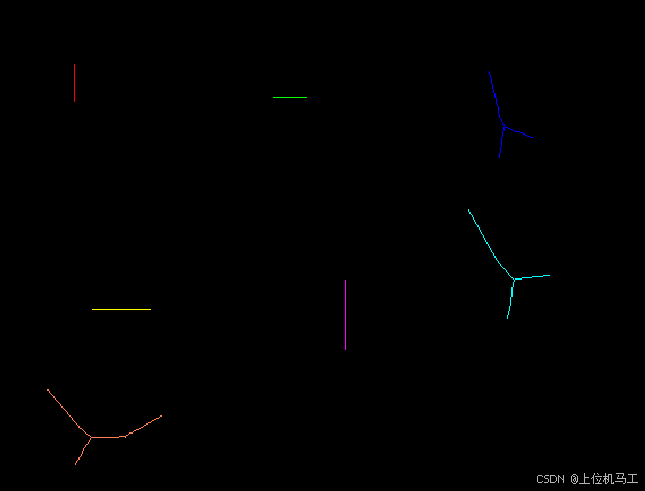

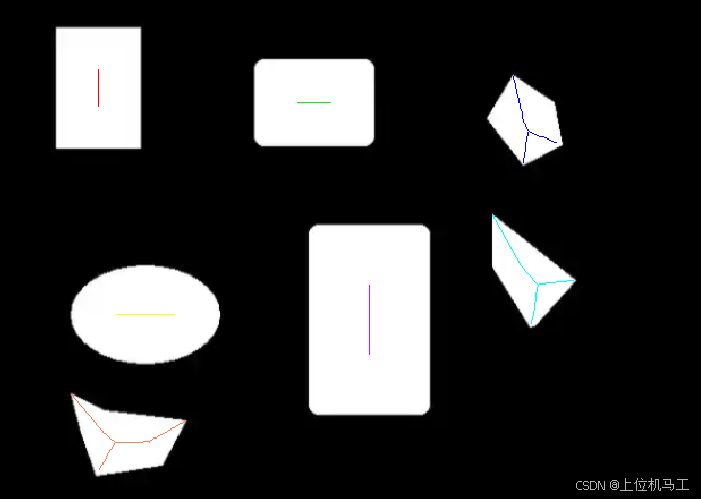

1）处理后
