matlab使用NSGA-II算法联合maxwell进行结构参数优化仿真案例，数据实时交互。 五变量，三优化目标（齿槽转矩，平均转矩，转矩脉动） 即算法只负责生成子代参数值，优化目标值由maxwell实时计算得出，再返回到算法进行非支配排序及寻优。 算法得到的是真实pareto前沿。 已经解决并行计算问题，可以根据计算机核心数量，调整并行运行计算数。
文章标题：
NSGA-II 与 Maxwell 联合优化框架------多目标电机结构参数优化功能说明书（V1.0）
一、项目定位
本框架面向"电机初期方案-详细电磁方案"阶段，解决"平均转矩 ↑、转矩脉动 ↓、齿槽转矩 ↓"三目标冲突问题。核心思路：

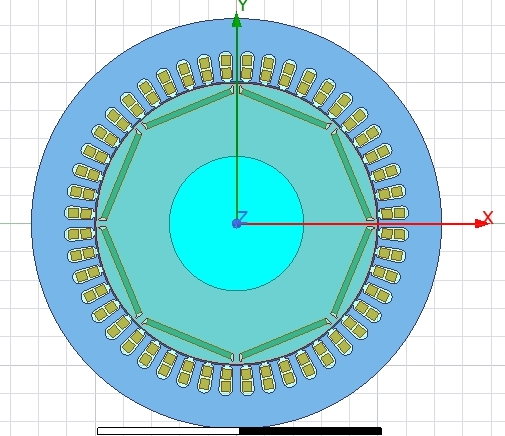

- 把 Maxwell 2-D 瞬态电磁模型当成黑盒求解器；
- 用 NSGA-II 在参数空间内并行搜索 Pareto 前沿；
- 通过 COM 接口实现"优化算法 ↔ 有限元"实时数据交互，全程无人值守。
二、系统架构
text
┌-------------------------┐
│ MATLAB 主控层 │ ← 算法、种群管理、收敛监测
├-------------------------┤
│ COM 交互层 │ ← 进程/项目/变量/结果读写
├-------------------------┤
│ Maxwell 模型层 │ ← 参数化 2-D 瞬态场路协同
└-------------------------┘三、数据流与关键对象
- 染色体编码
- 决策变量 V = 6（全部结构尺寸，见表 1）。
- 实数编码区间 [-1,1]，通过
realgroup()线性映射到工程值并保留两位小数，保证 Maxwell 变量表可识别。
- 目标函数 M = 3
f₁ = 1 / 平均转矩（负载）
f₂ = 转矩脉动（负载）
f₃ = 最大齿槽转矩（空载）
注：三目标均取"越小越优"，已做方向统一。
- 任务并发模型
- 采用"个体-任务"映射：种群按 CPU 核数拆成 tesknumber 组，每组串行、组间并行（parfor）。
- Maxwell 端预置等效项目文件（program01...N），避免多进程写冲突。
四、运行流程（主循环）
Step-0 环境预热
a) MATLAB 启动 COM 服务器 → 打开所有预置项目 → 获取句柄池；
b) 读取边界约束、初始交叉概率 cp=0.8、分布指数 μ=20。
Step-1 初始化种群
Sobol 低差异序列 → 实数编码 → 并行调用 evaluate_objective() → 形成带目标值的三维数组。
Step-2 快速非支配排序 + 拥挤度
nondominationsort_mod() 返回
- rank：层级 1...N
- crowding：同级密度，用于后续选择
Step-3 迭代进化（gen 代）
-
竞标赛选择 → 生成父代池
-
SBX 交叉 / 多项式变异 → 生成子代
-
子代并行评估 → 合并父子种群
-
再次非支配排序 → 精英保留截断到 pop 规模
-
收敛监测（可选）
- 每隔代计算 C(i)------种群到历史参考集的平均标准化距离；
- 若连续下降，cp ← min(cp+0.001, 0.99)，动态提高探索力度。
Step-4 结果输出
- Pareto 前沿染色体 →
realgroup()反算工程值 → CSV + 3-D 散点图； - 搜索全过程个体 → 彩色 scatter3 + colorbar，方便观察收敛轨迹。
五、关键模块职责
| 文件 | 职责摘要 |
|---|---|
| mainnsga2_optimization.m | 调度器：参数定义、循环控制、图形输出 |
| initialize_variables.m | 初始种群生成（Sobol）+ 并行评估 |
| nondominationsort_mod.m | 快速非支配排序 + 拥挤度计算 |
| tournament_selection.m | 二选一竞标赛，优先 rank 其次 crowding |
| genetic_operator.m | SBX 交叉 & 多项式变异；子代并行评估 |
| evaluate_objective.m | 单个体 Maxwell 调用封装：写变量 → 求解 → 读报告 → 返回三目标 |
| Convergence_analysis.m | 计算 C(i) 并自适应调整 cp |
| realgroup.m | 编码值→工程值 + 目标值反向换算（f₁ 取倒数等） |
六、Maxwell 端约定
- 项目命名：program01...programN，与 MATLAB 任务号一一对应。
- 变量表：六尺寸参数须以
$开头（如$Bs0），单位 mm；框架通过ChangeProperty批量写入。 - 报告模板：
- "Torque Plot 1" → 平均转矩（负载）
- "Torque Plot 2" → 转矩脉动（负载）
- "maxTcog" → 齿槽峰值（空载）
命名必须与代码一致，否则返回缺省值 [1/1, 0.3, 0.5] 保证框架不中断。
七、扩展与维护指南
- 新增目标
在 evaluate_objective 末尾追加 f(4)=...，并更新 M=4；非支配排序与拥挤度计算无需改动。
- 变量增减
改 V、minrange、maxrange；Maxwell 变量表同步增删；realgroup() 映射表同步更新。
- 并行规模
tesknumber≤CPU 核数×0.7，防止 Maxwell 许可证抢占；也可改用"单项目-多设计"方案降低进程数。
- 收敛准则
目前仅提供自适应 cp；可额外加入 hypervolume、IGD 指标或最大代数强制退出。
八、常见问题速查
- Q：COM 报错"服务器无法启动"
A：确认 Maxwell 已安装、授权有效；MATLAB 以管理员运行；杀毒软件未屏蔽 COM。
- Q：子代目标值全为 [1/1, 0.3, 0.5]
A：检查报告名称、项目路径、变量名是否匹配；CSV 文件是否被写保护。
- Q：Pareto 前沿离散度差
A：增大种群规模或 gen；降低交叉概率初始值；检查变量边界是否过窄。
九、版本记录
V1.0 2025-10 首版框架，支持 3 目标 6 参数并行优化。
------ 结束 ------
