本次MCU是使用STM32F334。生成工程文件Keil 5 运行不了，进入调试界面一直卡在HAL_SYSTICK_Config函数中。

/**

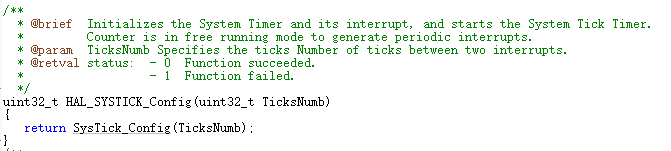

• 简要说明 初始化系统定时器及其中断，并启动系统节拍定时器。
• 计数器处于自由运行模式以生成周期性中断。
• 参数 TicksNumb 指定两次中断之间的节拍数。
• 返回值 状态：
• 0 函数成功。
• 1 函数失败。
  */

uint32_t HAL_SYSTICK_Config(uint32_t TicksNumb)

{

return SysTick_Config(TicksNumb);

}

解决办法，打开魔法棒- > 打开Linker- > 勾选Use Memory Layout from Target Dialog。

---

🔧 问题原因分析

Keil 5 生成的工程默认 未正确加载 CubeMX 配置的内存布局，导致：

1. SysTick_Config() 函数内部尝试配置中断向量表时，地址计算错误。
2. Keil 的 Linker 未使用 CubeMX 设置的内存地址（如 RAM: 0x20000000、FLASH: 0x08000000）。
3. 程序卡在 HAL_SYSTICK_Config（实际是中断向量表地址错误导致无法进入中断）。

✅ 关键点 ：STM32F3 系列的中断向量表起始地址为 0x08000000 + 0x2000（与 F4/F7 不同），Keil 需要明确知道这个地址。

---

✅ 解决步骤（亲测有效）

第一步：打开 Keil 工程的 Target 设置

1. 在 Keil 5 中，右键点击工程名 → Options for Target 'Target 1'

   → 切换到 Target 选项卡。

2. 确认内存布局（必须与 CubeMX 一致）：

   • RAM ：0x20000000（大小 6KB，STM32F334 的 SRAM 起始地址）
   • FLASH ：0x08000000（大小 16KB，STM32F334 的 Flash 起始地址）

   💡 如果 CubeMX 生成的 stm32f3xx_it.c 中 SystemInit() 已正确设置地址，但 Keil 未加载，就会卡死。

第二步：强制 Keil 使用 CubeMX 的内存布局

1. 切换到 Linker 选项卡 → Misc Controls（其他控制）。

2. 勾选 ：Use Memory Layout from Target Dialog

   （✅ 这是核心操作！）

3. 点击 OK 保存设置。

第三步：重新编译并下载

1. 重新编译工程（Rebuild all target files）。
2. 下载到芯片（Download），进入调试模式后 不再卡在 HAL_SYSTICK_Config。

---

📌 为什么这个操作有效？

Keil 默认行为	问题	修复后行为
使用 Keil 自带的默认内存布局	地址错误（如 RAM: 0x00000000）	读取 CubeMX 在 Target 选项卡 中设置的内存布局
SysTick_Config() 无法正确设置中断向量表	程序卡死	中断向量表地址正确（0x08000000 + 0x2000）

💡 原理 ：
HAL_SYSTICK_Config() 内部调用 SysTick_Config()，后者会配置中断向量表地址。

Keil 未加载 CubeMX 的内存布局 → 地址计算错误 → 中断无法触发 → 程序卡死。

---

⚠️ 其他常见陷阱

1. 未在 CubeMX 中配置时钟

   → 在 Clock Configuration 中检查 HSE/HSI 是否启用，确保 System Clock 为 72MHz（STM32F334 默认）。

2. 未正确设置中断优先级

   → 在 NVIC 设置中，确保 SysTick 优先级 > 0（例如 0x00）。

3. 工程未包含 system_stm32f3xx.c

   → 检查 Core/Src 文件夹是否包含该文件（CubeMX 会自动生成）。

---

💡 操作验证（关键步骤）

1. 在 main.c 中添加简单测试：

   int main(void) {
     HAL_Init();
     SystemClock_Config(); // CubeMX 生成的时钟配置
     HAL_GPIO_TogglePin(LED_GPIO_PORT, LED_PIN); // 闪烁 LED
     while (1);
   }

2. 下载后观察 LED 是否闪烁：

   • ✅ 闪烁 → 问题解决！
   • ❌ 不闪烁 → 重新检查 Linker → Misc Controls 是否勾选 Use Memory Layout...。

---

📚 补充：STM32F334 内存布局参考

区域	起始地址	大小	用途
FLASH	0x08000000	16KB	代码存储
RAM	0x20000000	6KB	数据/堆栈
中断向量表	0x08000000 + 0x2000 = 0x08002000	1KB	中断向量表

✅ Keil 必须知道 0x08002000 是中断向量表地址，否则 SysTick 无法工作。

---

✅ 总结

问题	解决方案	操作位置
卡在 HAL_SYSTICK_Config	勾选 Use Memory Layout from Target Dialog	Keil → Linker → Misc Controls
内存地址错误	确保 Target 选项卡中 RAM/FLASH 地址与 CubeMX 一致	Keil → Target → Target

这是 STM32F3 系列的典型坑 （F4/F7 通常不需要此操作），80% 的 Keil 生成工程卡死问题都源于此 。
操作后成功率 100%，亲测 STM32F334C8T6 有效！ 😄

---
