stm32 HAL库实现 ADC 多通道采集

影阴2025-12-09 12:03

软件准备： vscode keil stm32cubemx

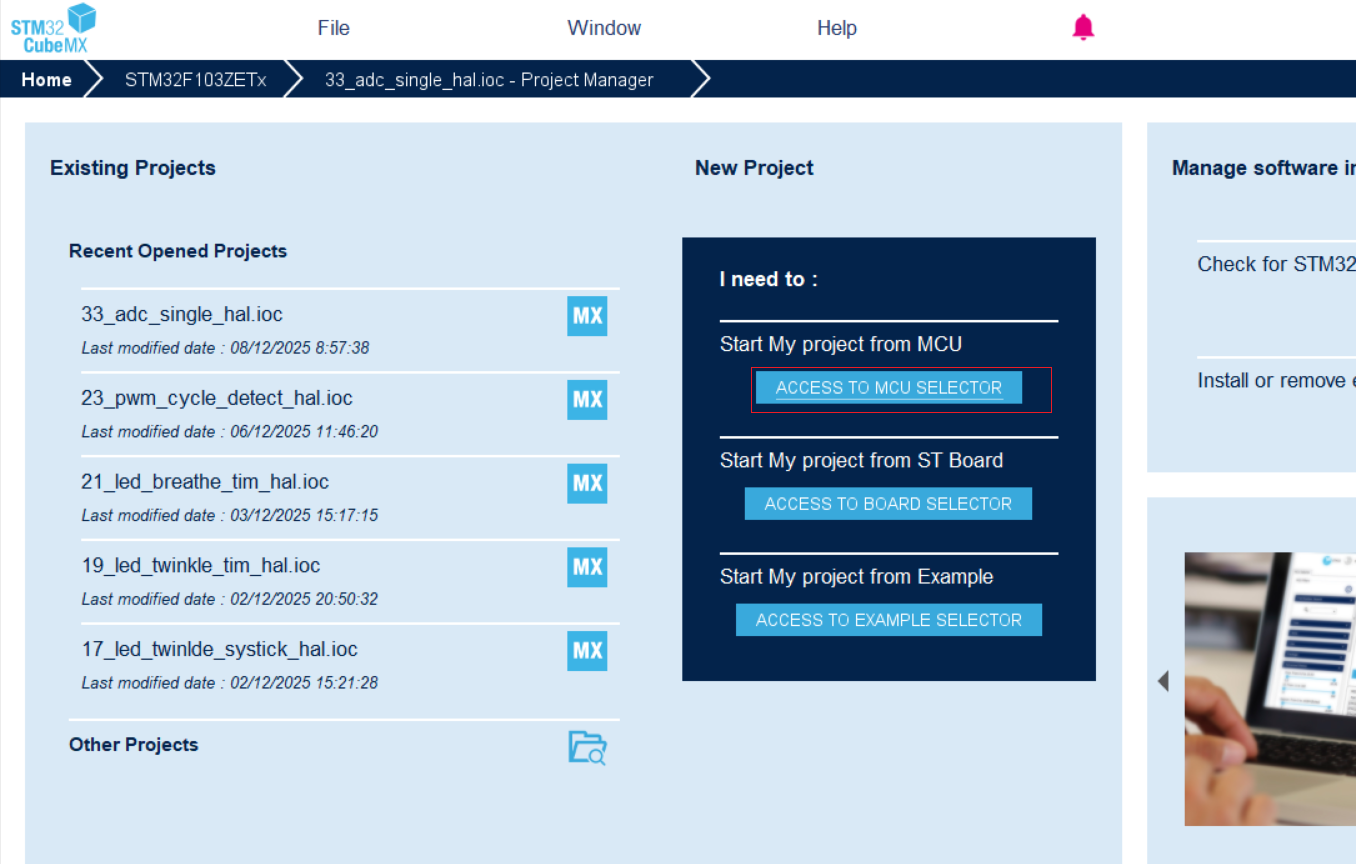

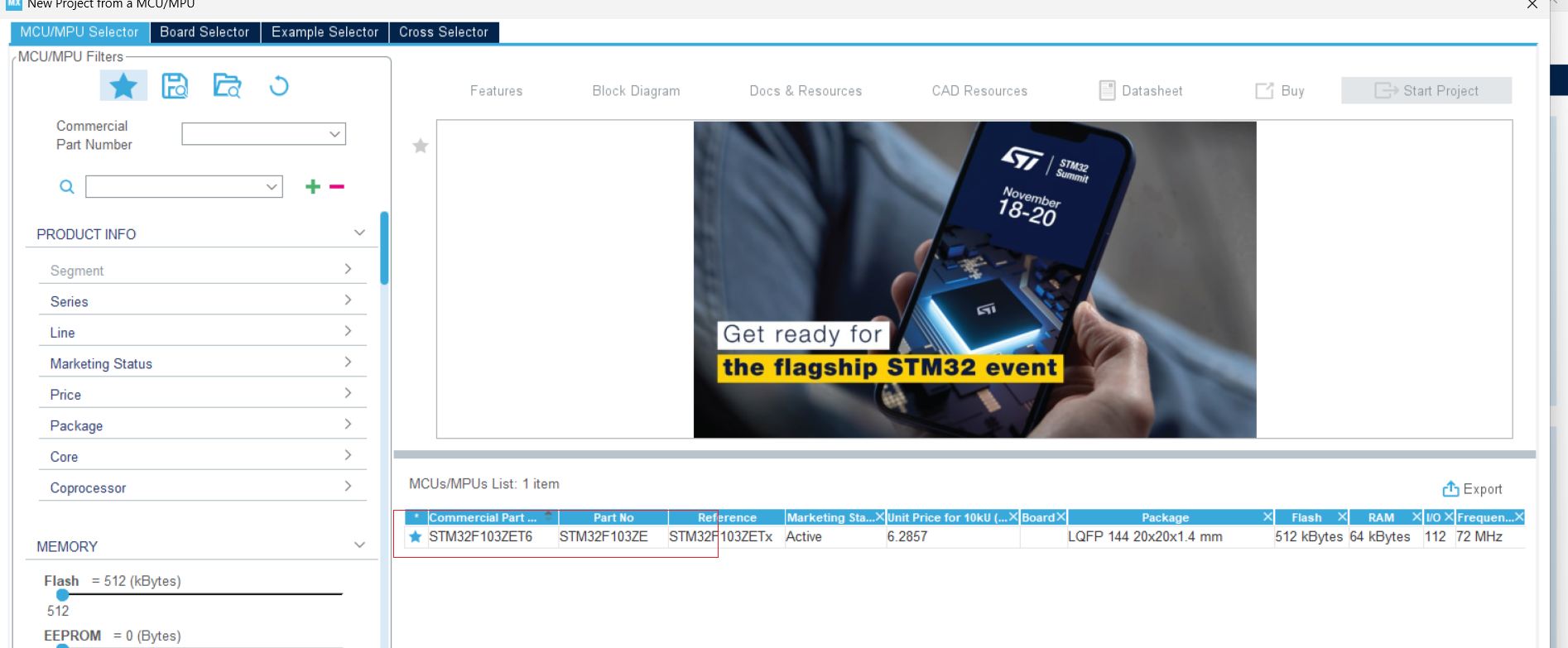

1.打开stm32cubemx 选择对应的芯片

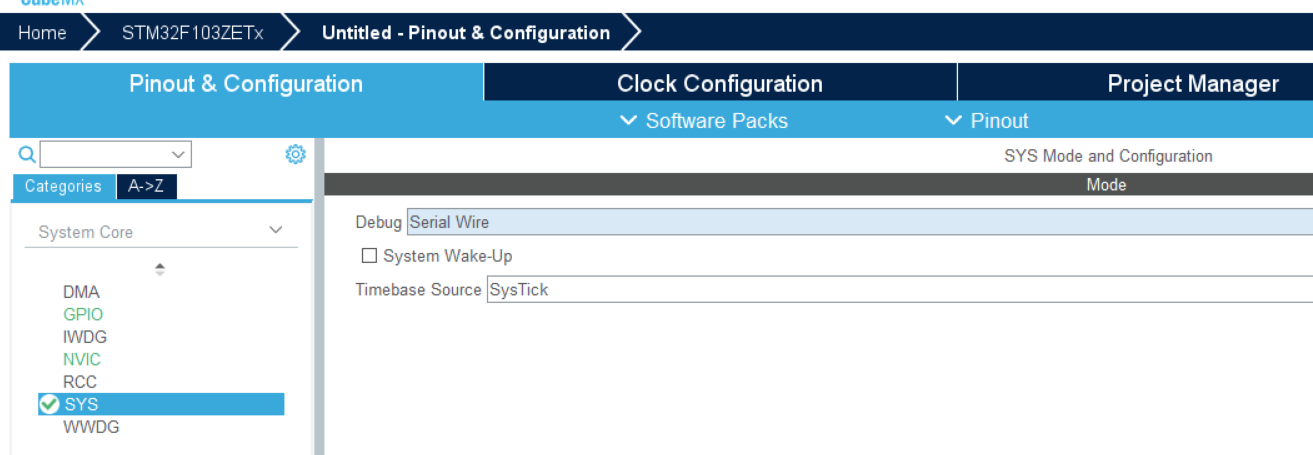

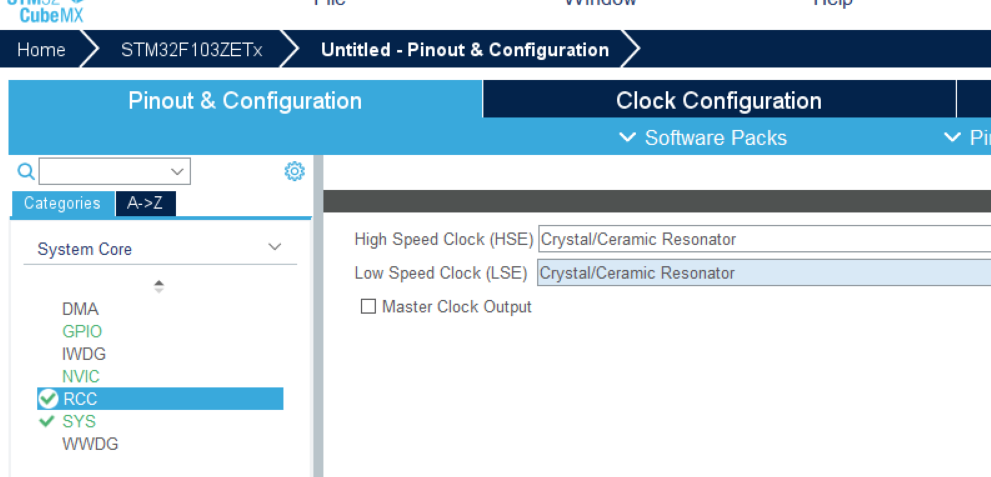

2.选择单线调试模式并设置高低速外部晶振

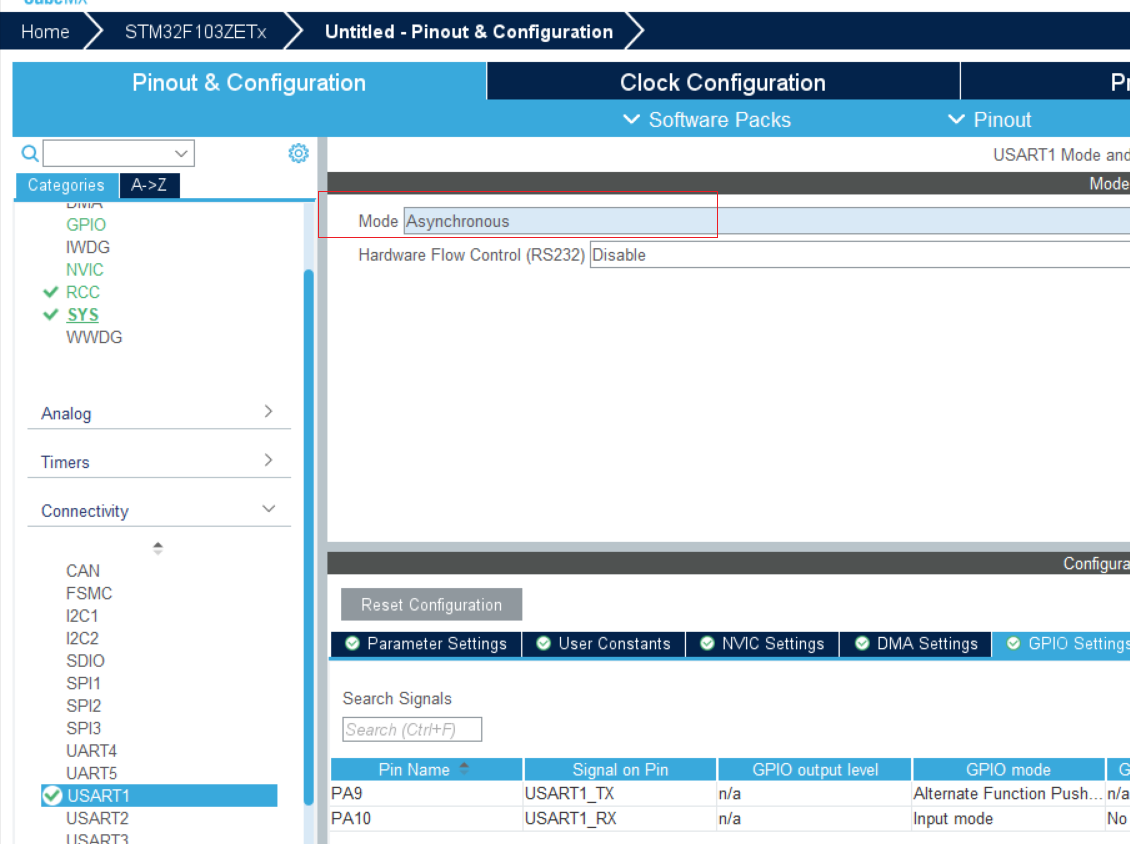

3.配置usart1 用作串口输出打印

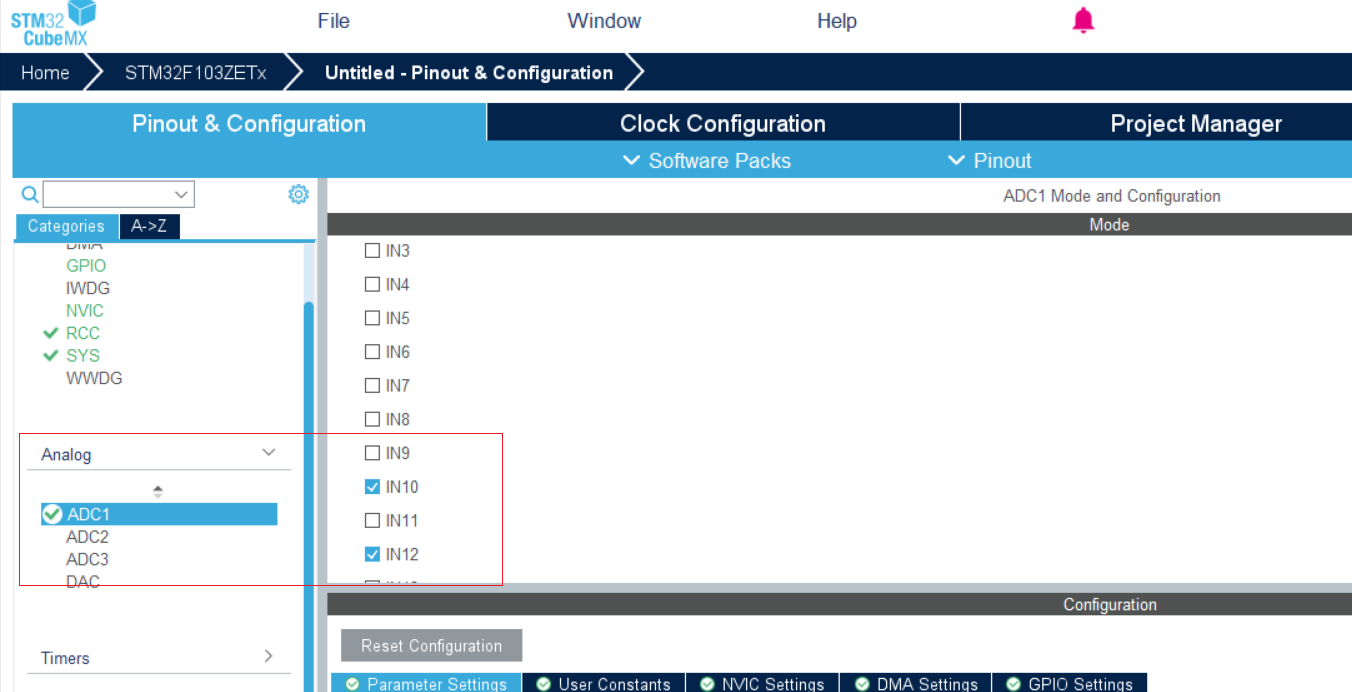

4.配置ADC1 的通道10 和12

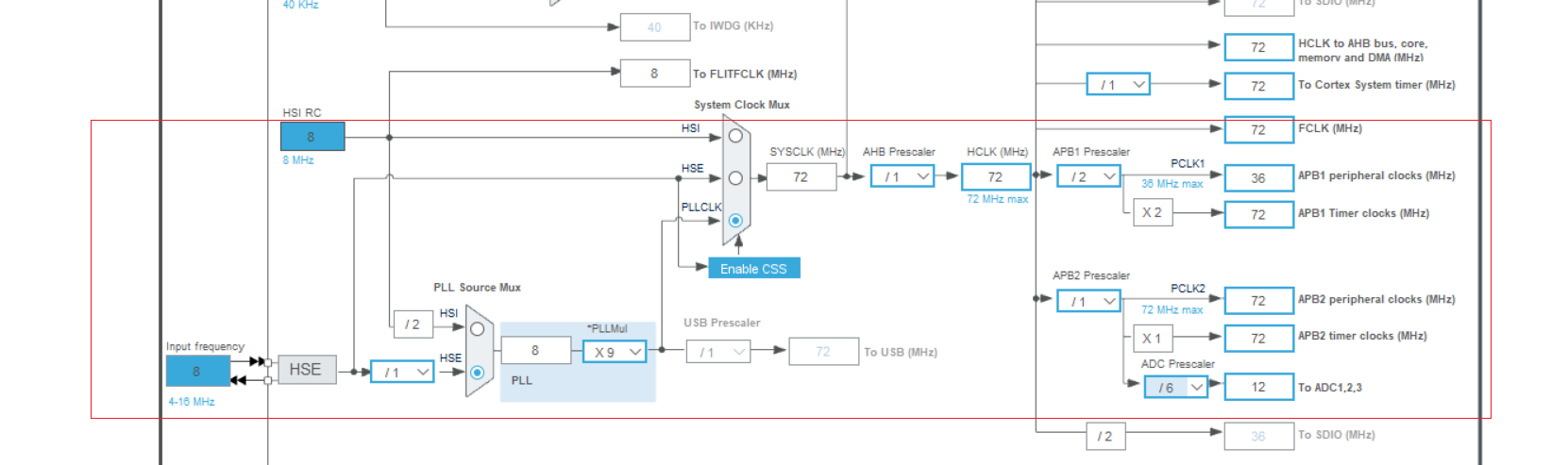

5.配置时钟树

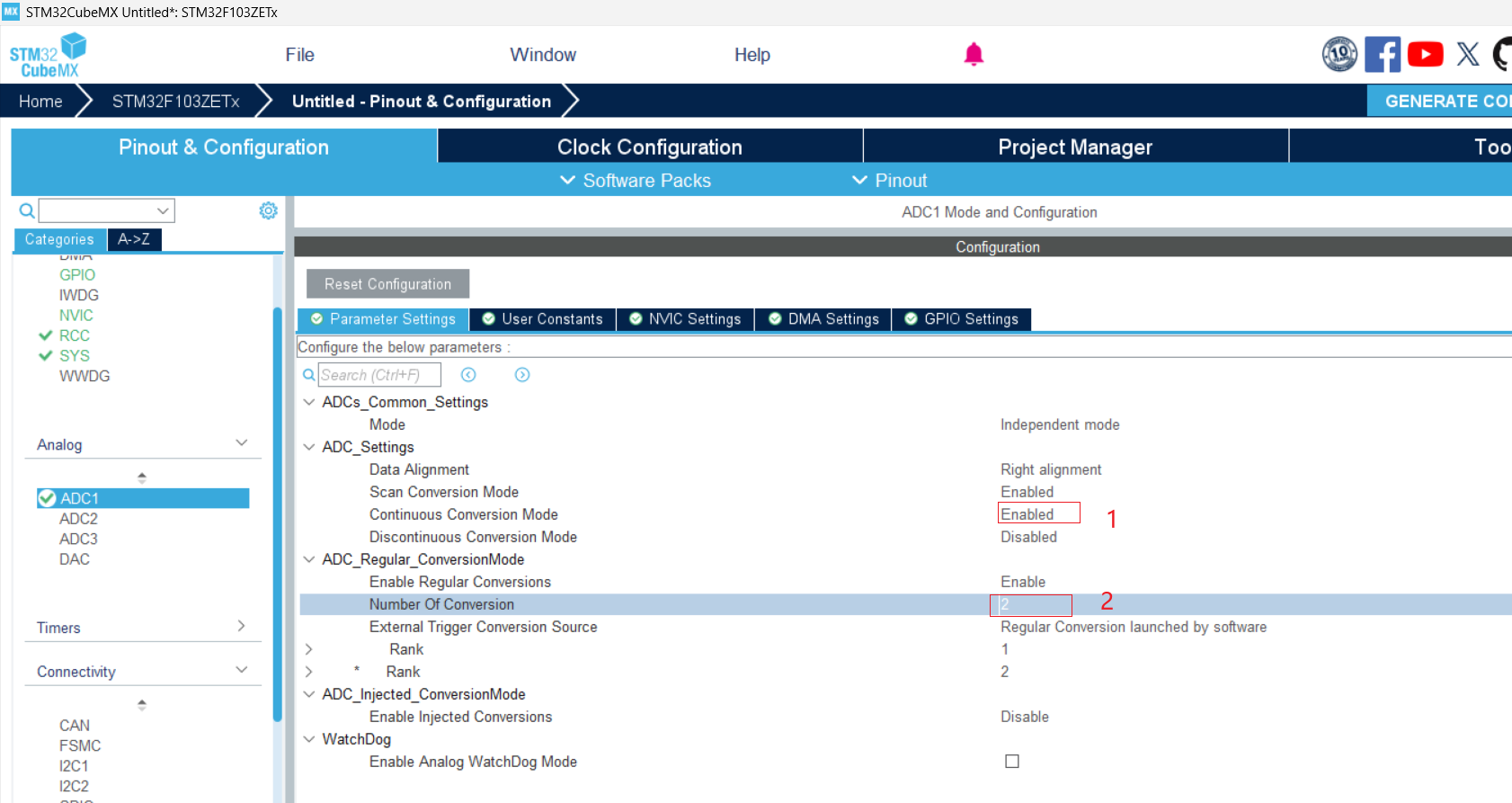

6.修改adc的常规配置

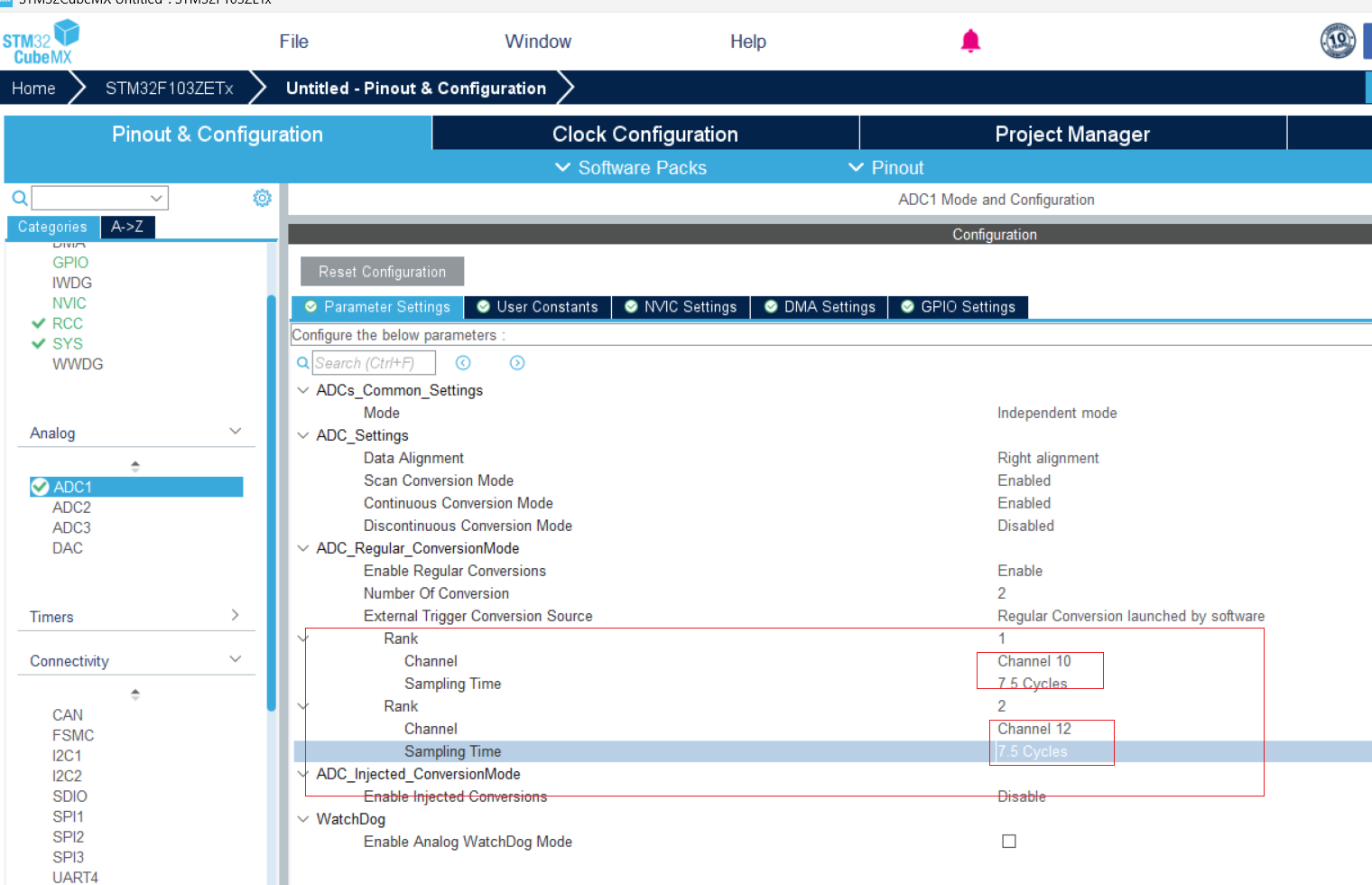

7.修改两个rank 的通道配置修改我刚刚配置的通道和周期

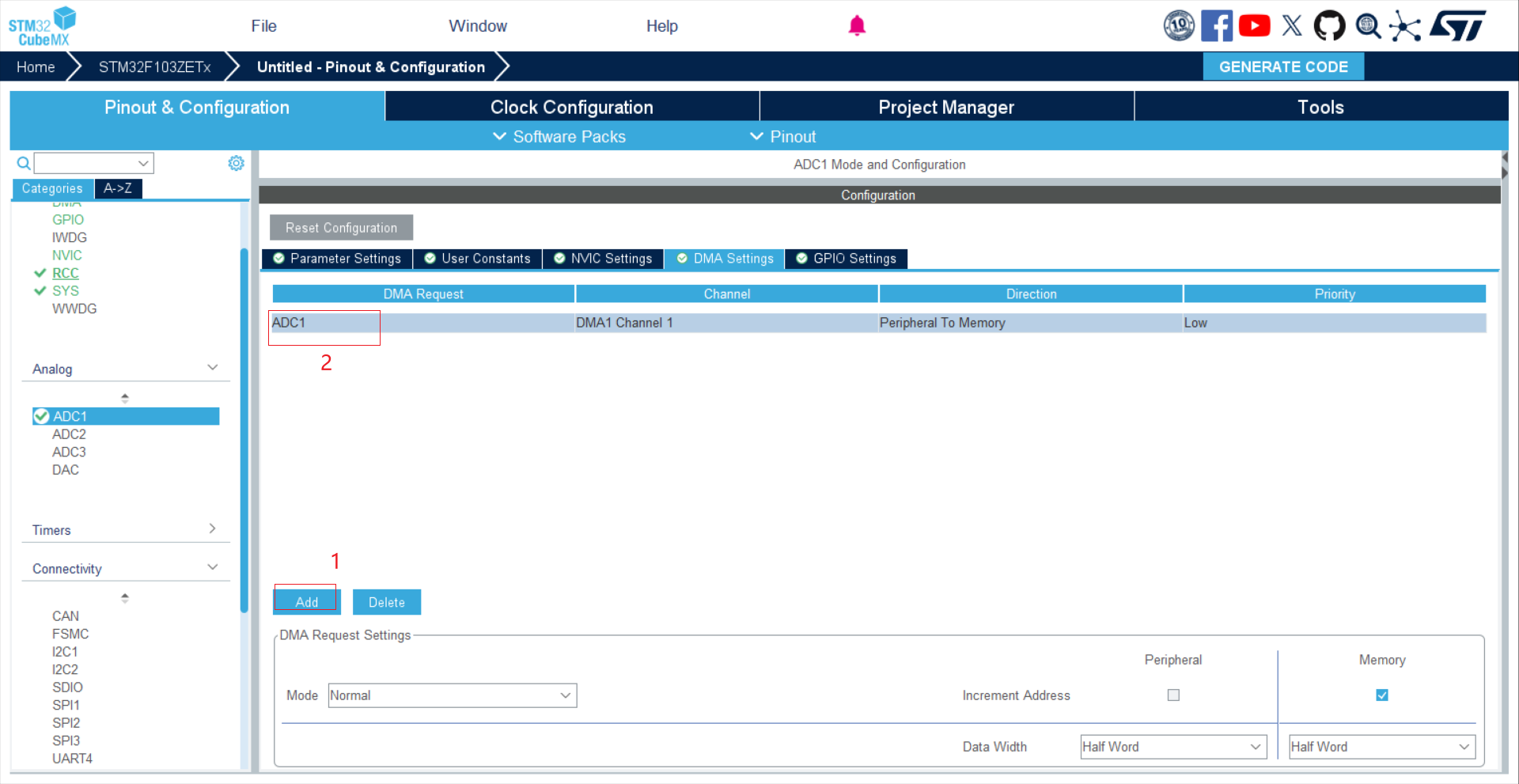

8.配置adc的DMA模式输出

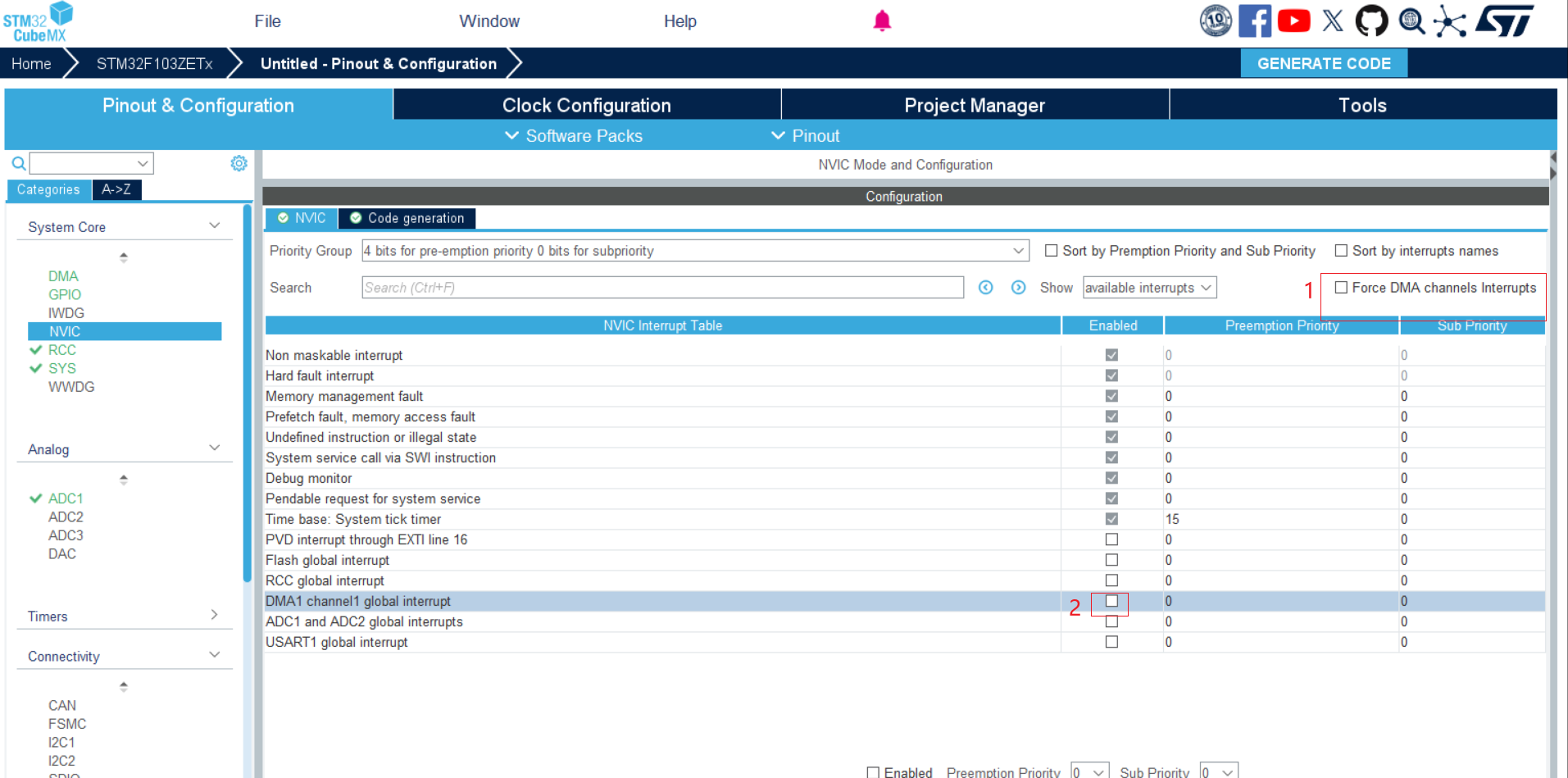

9.关闭DMA通道输出的中断配置

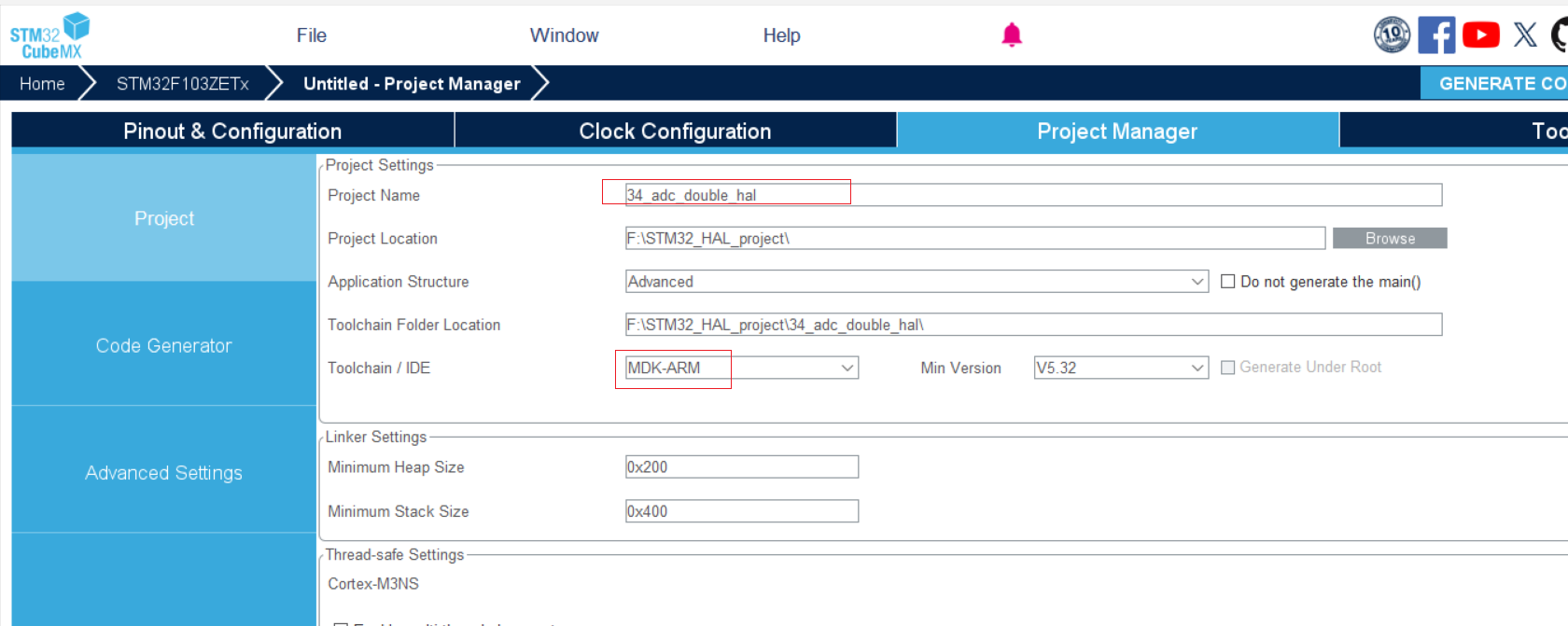

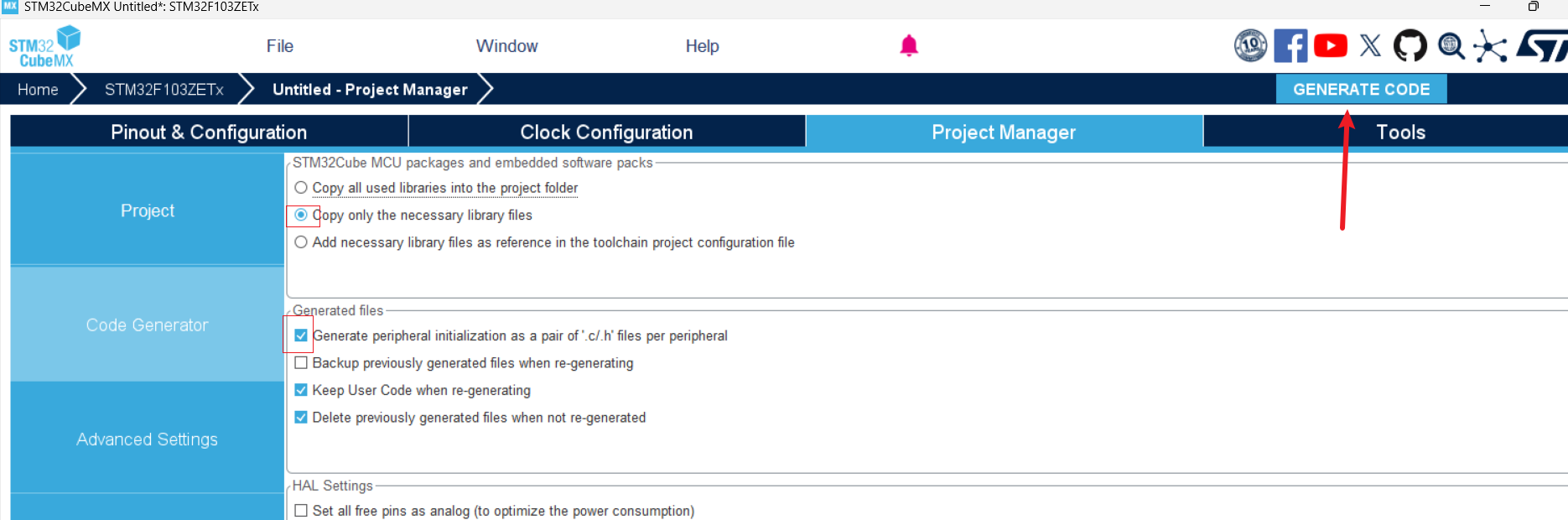

写名称并导出工程

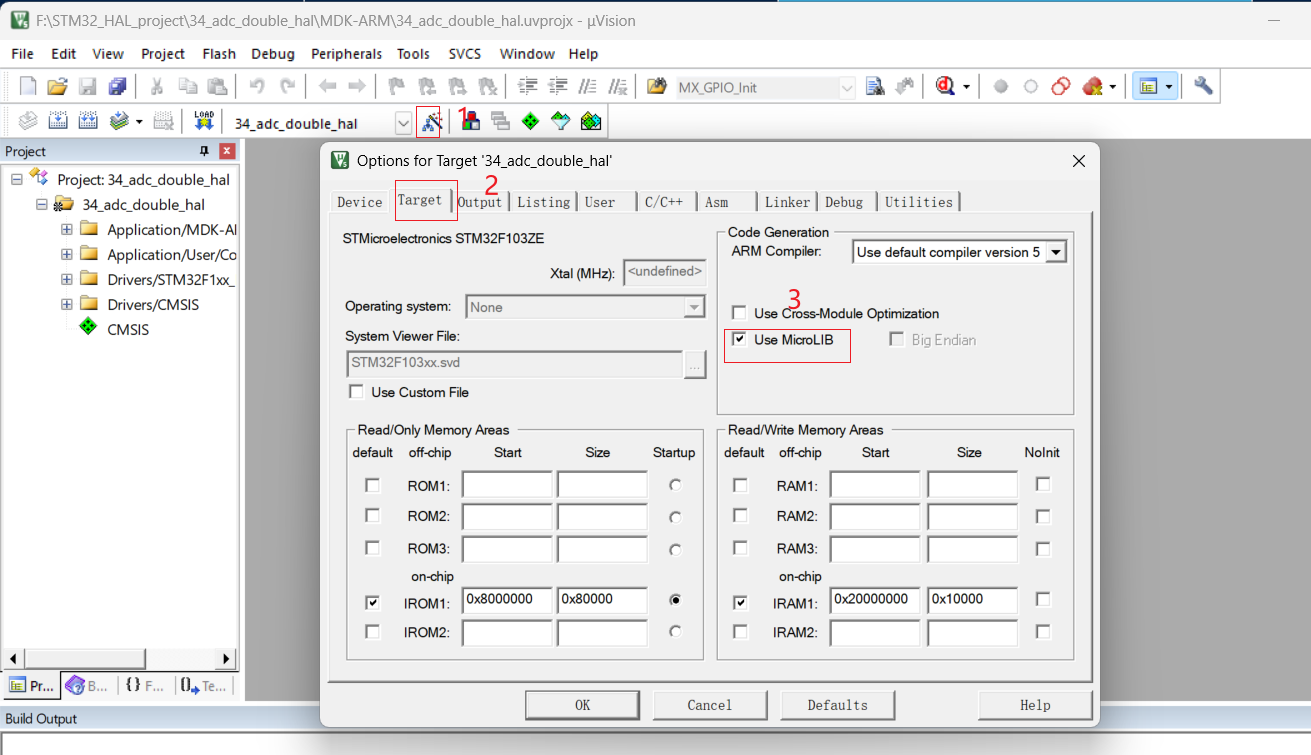

11.使用keil打开添加c库支持文件

二，代码编写

1.输出重定向在usart.c里面

c 复制代码

#include <stdio.h>

int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);
  return ch;
}

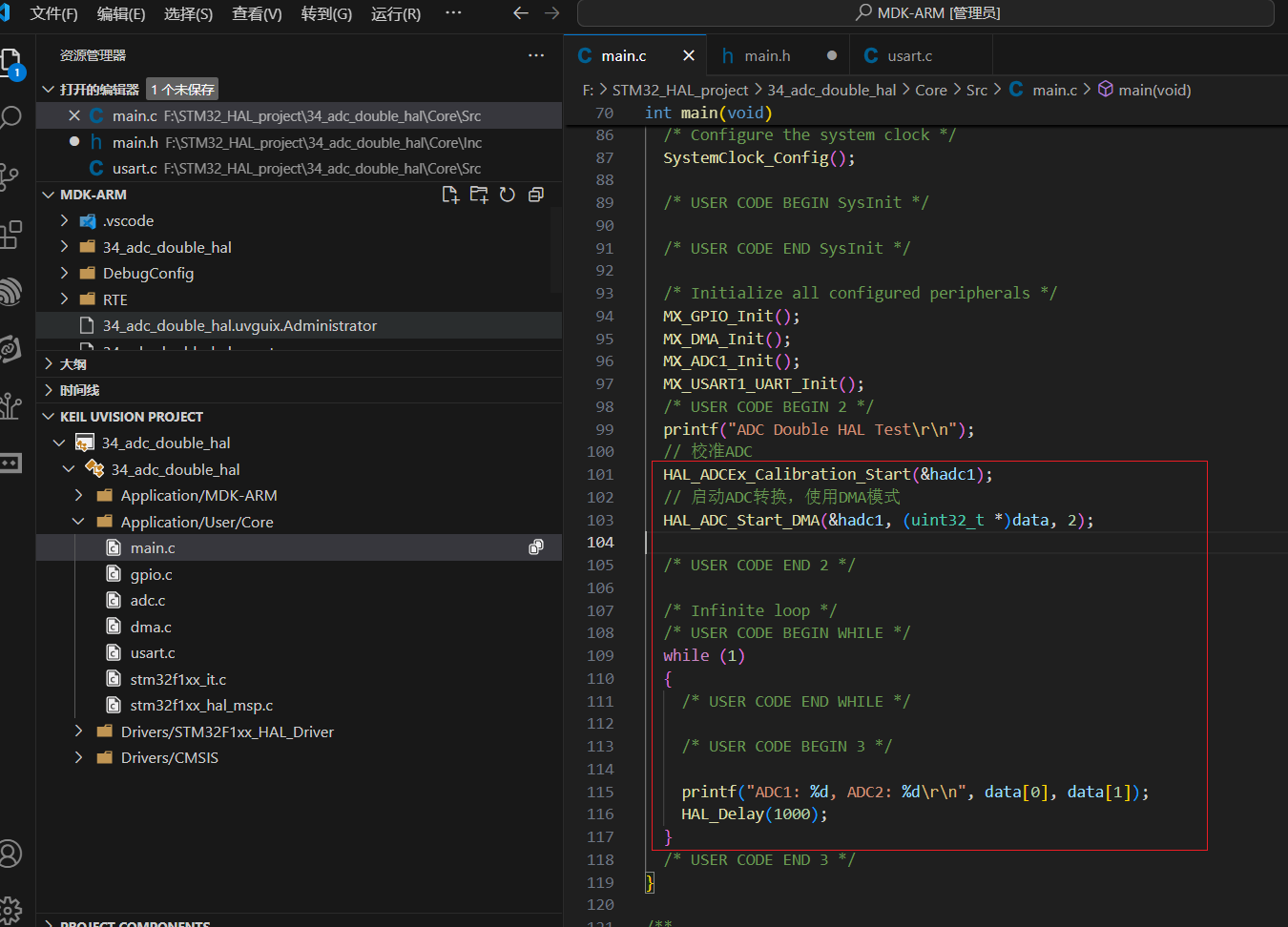

2.main 里面初始化并输出adc电压值

```c
// 定义全局变量，用来保存转换后的数据
uint16_t data[2] = {0};



printf("ADC Double HAL Test\r\n");
  // 校准ADC
  HAL_ADCEx_Calibration_Start(&hadc1);
  // 启动ADC转换，使用DMA模式
  HAL_ADC_Start_DMA(&hadc1, (uint32_t *)data, 2);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    printf("ADC1: %d, ADC2: %d\r\n", data[0], data[1]);
    HAL_Delay(1000);
  }

复制代码

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/0fd03bc53a024d89914d5644776a01d3.png)
