【AutoCad 2025】【Python】零基础教程（一）——简单示例

文章目录

• 相关教程
• 相关文献
• [🧩 环境配置](#🧩 环境配置)
• [💻 示例代码（在 PyCharm 中新建一个 `.py` 文件）：](#💻 示例代码（在 PyCharm 中新建一个 .py 文件）：)

作者：小猪快跑

基础数学&计算数学，从事优化领域8年+，主要研究方向：MIP求解器、整数规划、随机规划、智能优化算法

笔者也是从零开始学习并使用 c# & Python 二次开发 AutoCad 2025。本系列教程会从最基础的项目构建开始，到最终完成复杂插件开发。

如有错误，欢迎指正。如有更好的算法，也欢迎交流！！！------@小猪快跑

相关教程

• x

相关文献

• AutoCAD 2025 .NET Developer's Guide:
  Help > Developer Documentation in AutoCAD
• ObjectARX SDK for AutoCAD 2025:
  https://www.autodesk.com/developer-network/platform-technologies/autocad/objectarx

🧩 环境配置

1. 安装 AutoCAD （必须已安装，因为 pyautocad 通过 COM 接口与 AutoCAD 通信）。
2. 安装 Python 环境（建议使用 Anaconda 或标准 Python）。
3. 在 PyCharm 中配置好 Python 解释器。
4. 安装 pyautocad 库：

pip install pyautocad

注意：pyautocad 只能在 Windows 上运行（依赖 Windows COM）。

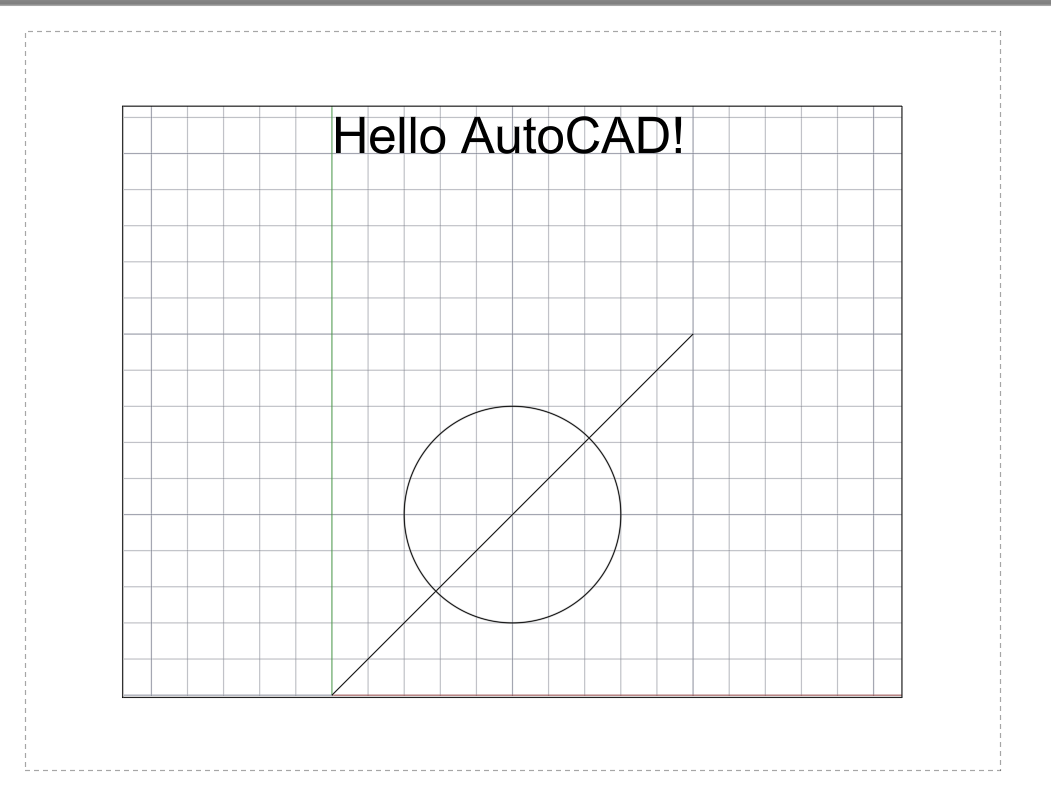

💻 示例代码（在 PyCharm 中新建一个 .py 文件）：

from pyautocad import Autocad, APoint

# 连接到当前运行的 AutoCAD 实例（如果未运行会自动启动）
acad = Autocad(create_if_not_exists=True)
acad.prompt("Hello from pyautocad!\n")
print(acad.doc.Name)

# 定义几个点
p1 = APoint(0, 0)
p2 = APoint(100, 100)

# 绘制一条直线
line = acad.model.AddLine(p1, p2)

# 绘制一个圆（圆心，半径）
circle = acad.model.AddCircle(APoint(50, 50), 30)

# 添加文字
text = acad.model.AddText('Hello AutoCAD!', APoint(0, 150), 10)

# 获取并打印对象类型
print(f"Line type: {line.ObjectName}")
print(f"Circle center: {circle.Center}, radius: {circle.Radius}")
