分布式框架seata AT模式源码分析

文章目录

• [seata AT的工作机制](#seata AT的工作机制)
• 一.通过SPI来加载配置SeataAutoConfiguration
• 二.创建全局事务扫描类GlobalTransactionScanner
• [三.代理spring 的相关bean](#三.代理spring 的相关bean)
• 四.初始化TM和RM
• 五执行拦截
• 六.执行全局事务
• 七.写入Undo和提交的过程

参考视频
代码的版本为1.4.2

seata AT的工作机制

官网地址

一阶段

1. 解析 SQL：得到 SQL 的类型（UPDATE），表（product），条件（where name = 'TXC'）等相关的信息。
2. 查询前镜像：根据解析得到的条件信息，生成查询语句（更新前的数据）
3. 执行业务 SQL
4. 查询后镜像（更新后的数据）
5. 把前后的数据拼接成一个记录插入UNDO_LOG 中
6. 获取主键的全局锁
7. 本地事务提交
8. 将本地事务提交的结果上报给 TC

二阶段-提交

1. 收到 TC 的分支提交请求，把请求放入一个异步任务的队列中，马上返回提交成功的结果给 TC。
2. 异步任务阶段的分支提交请求将异步和批量地删除相应 UNDO LOG 记录。

二阶段-回滚

1. 收到 TC 的分支回滚请求，开启一个本地事务
2. 通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录
3. 数据校验：拿 UNDO LOG 中的后镜与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改,需要根据配置策略来做处理
4. 根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句
5. 提交本地事务。并把本地事务的执行结果（即分支事务回滚的结果）上报给 TC

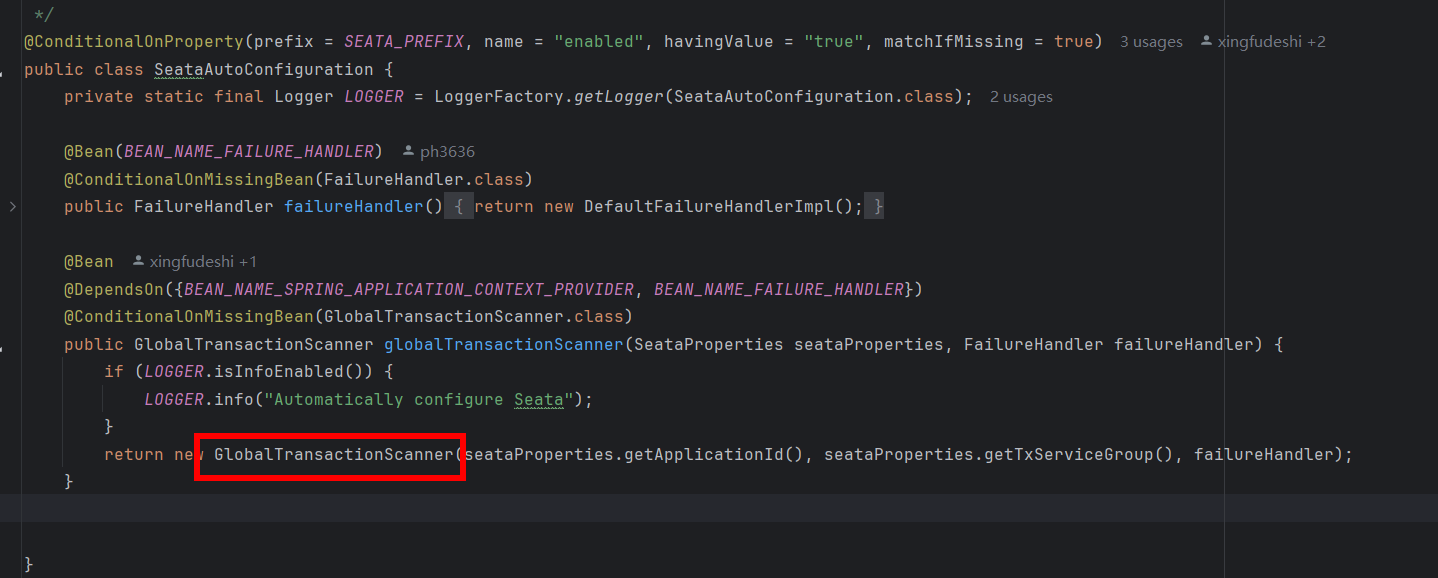

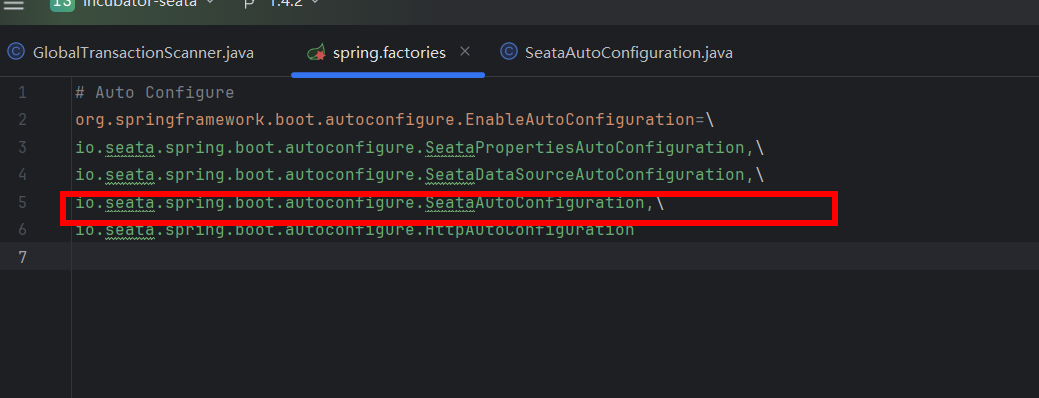

一.通过SPI来加载配置SeataAutoConfiguration

二.创建全局事务扫描类GlobalTransactionScanner

三.代理spring 的相关bean

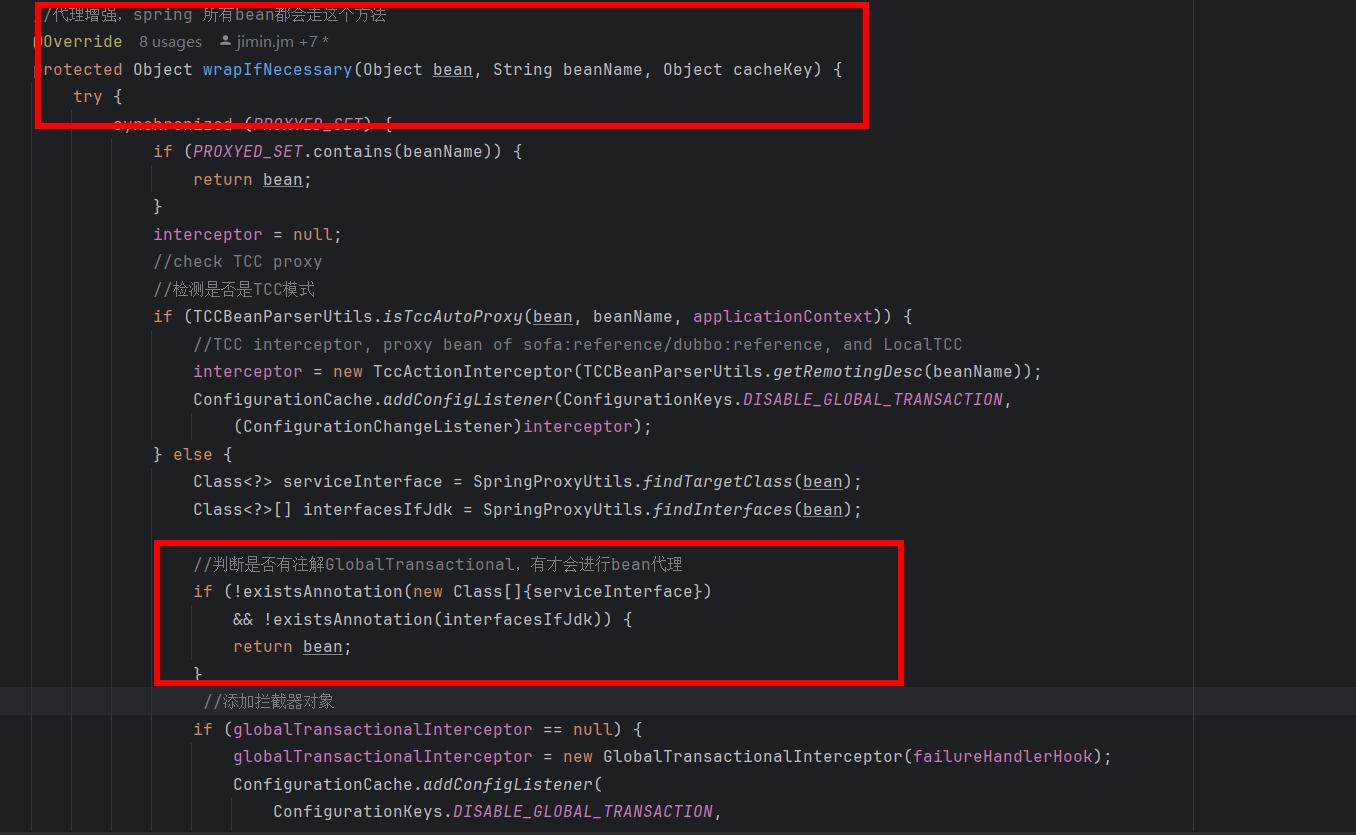

GlobalTransactionScanner继承了AbstractAutoProxyCreator(aop 代理类)

重写了wrapIfNecessary代理方法

GlobalTransactionScanner实现了InitializingBean方法。

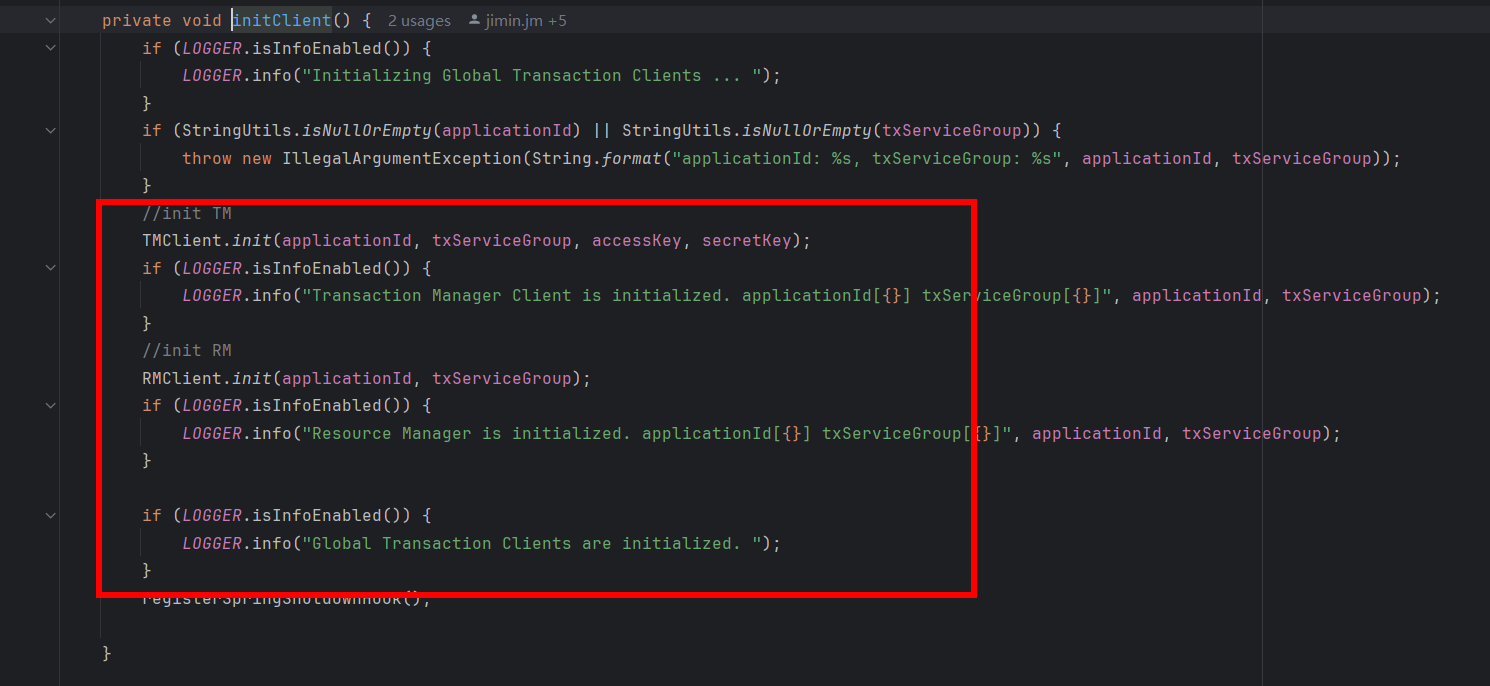

四.初始化TM和RM

五执行拦截

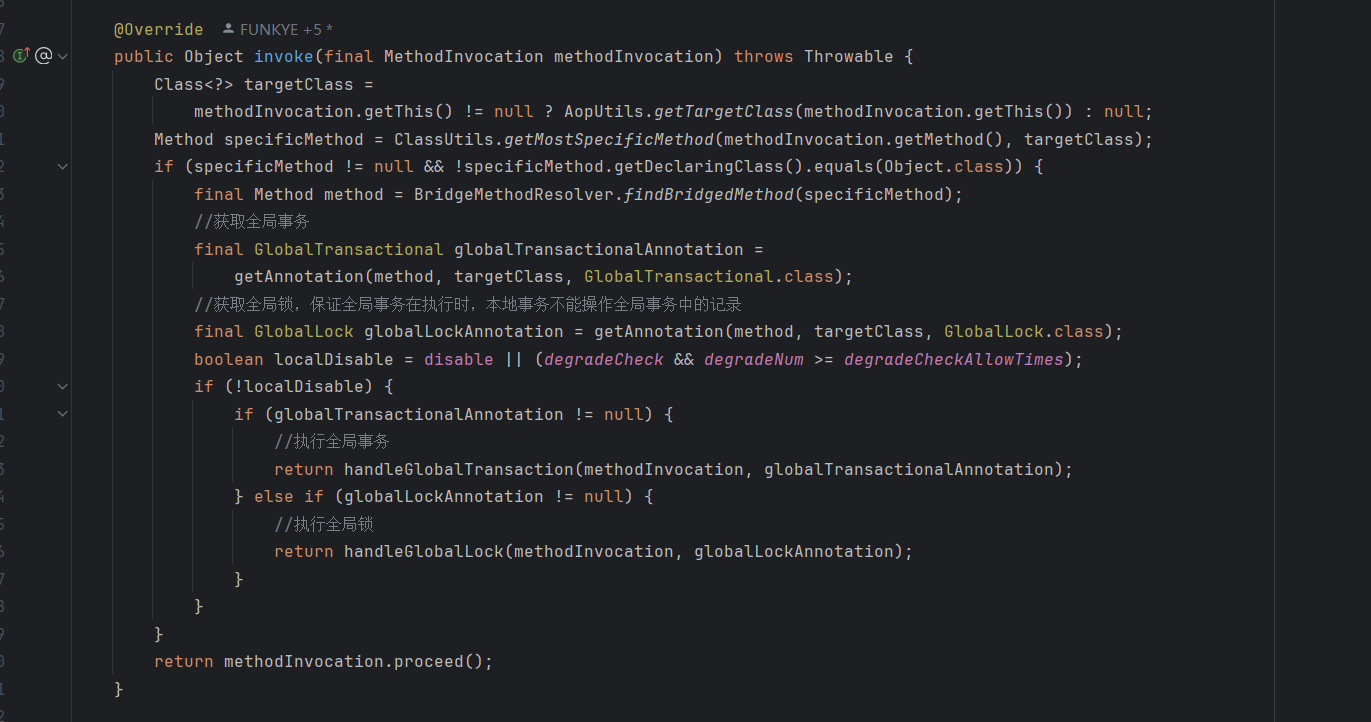

GlobalTransactionalInterceptor调用invoke方法

六.执行全局事务

io.seata.spring.annotation.GlobalTransactionalInterceptor#handleGlobalTransaction

查看io.seata.tm.api.TransactionalTemplate#execute

1.得到事务信息

 1.1 获取当前事务，主要是获取XID
 1.2根据配置的不同的传播行为，执行不同的逻辑
 1.3 当前没有事务，则新建一个事务

2.开启全局事务

执行业务逻辑

3.如果有异常就回滚，通过undo_log表进行补偿

4.如果没有异常就全局提交

5.释放资源

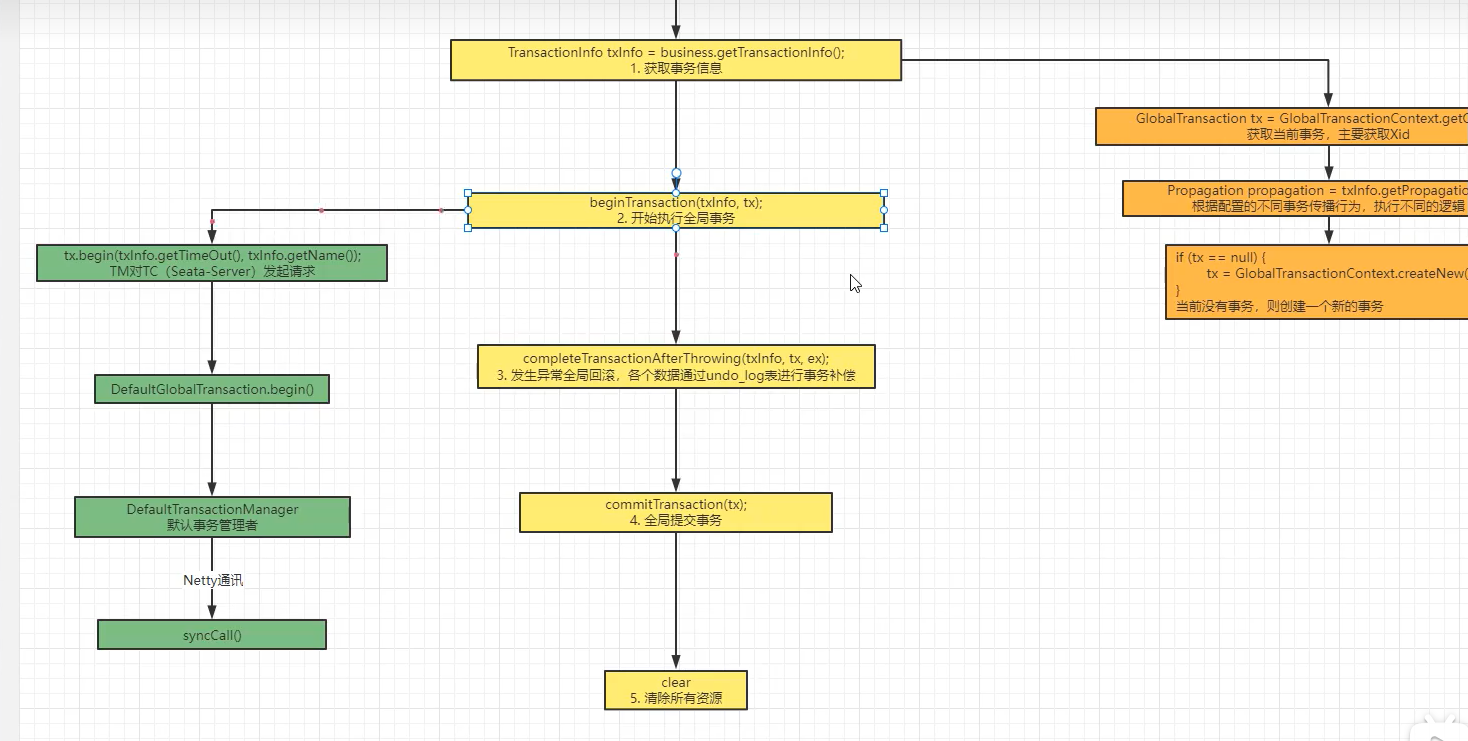

流程如下

七.写入Undo和提交的过程

SPI来加载配置SeataDataSourceAutoConfiguration

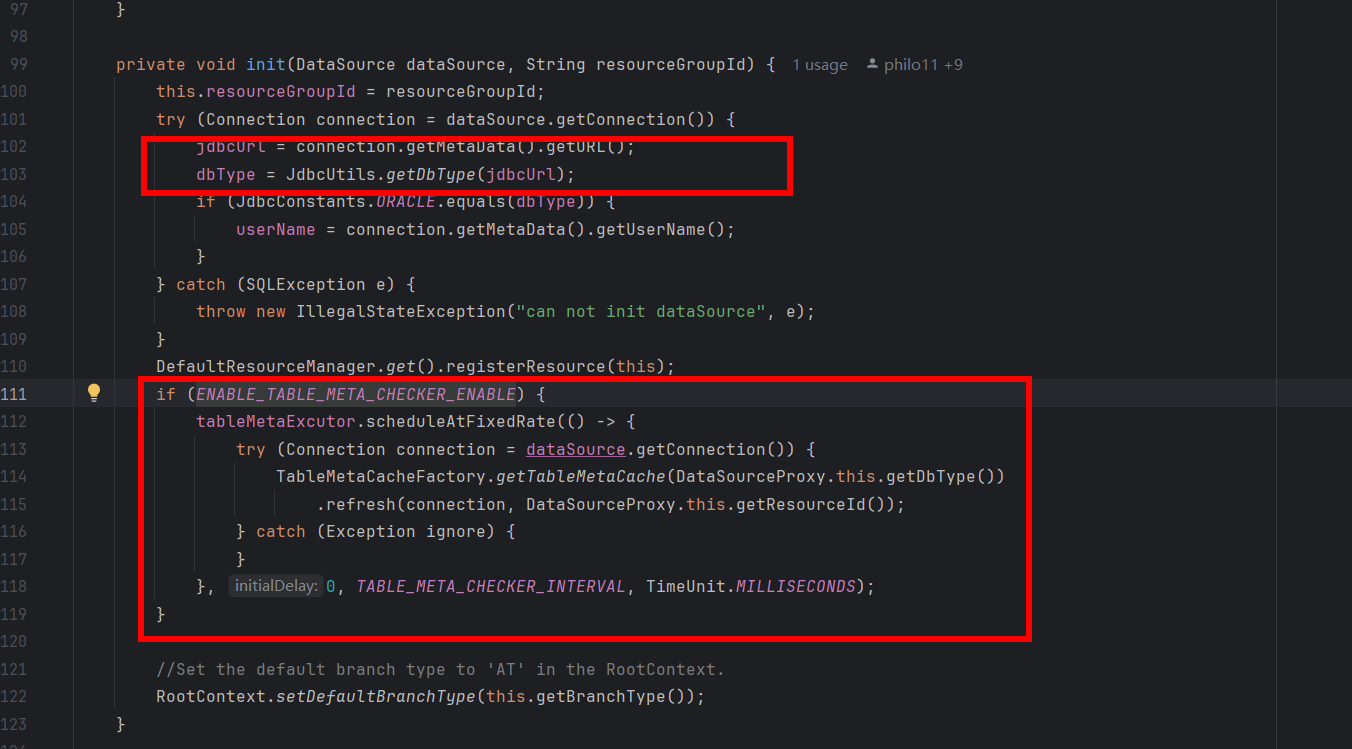

使用DataSourceProxy来代理应用的数据源信息，启动一个线程定时的获取表信息

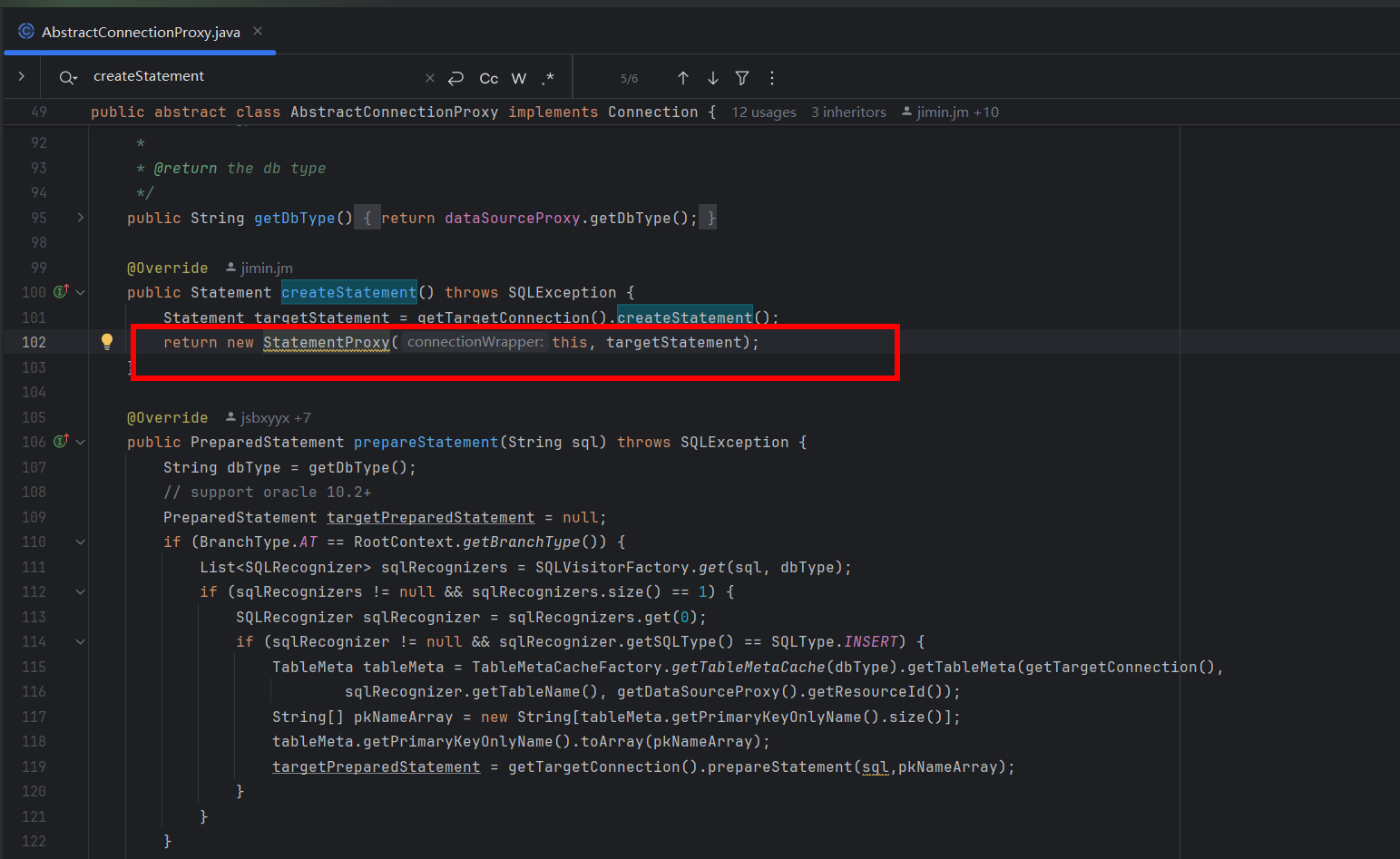

在执行sql的时候，创建的createStatement

io.seata.rm.datasource.AbstractConnectionProxy#createStatement()

都是执行的

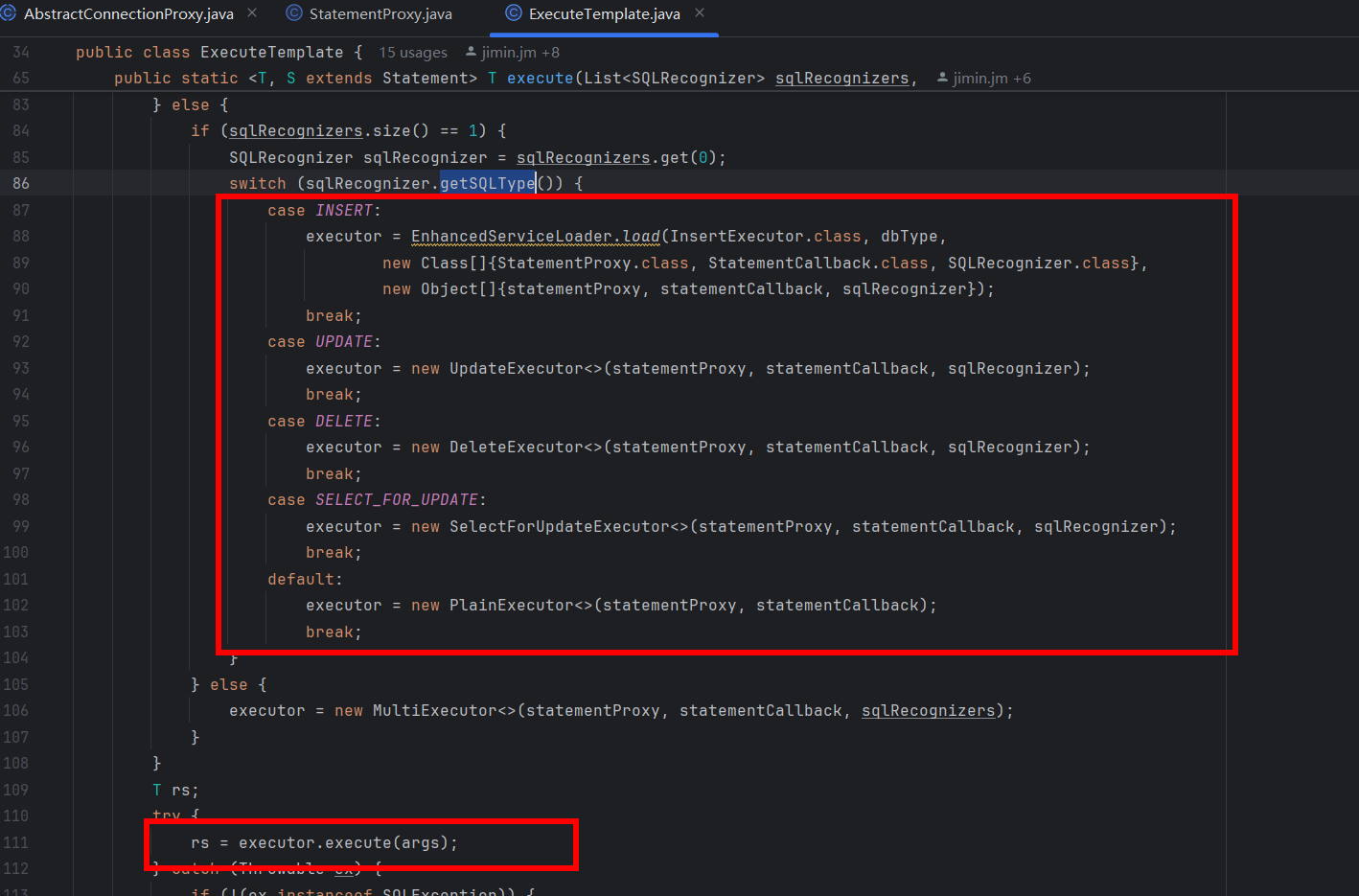

io.seata.rm.datasource.exec.ExecuteTemplate#execute方法

进入executor.execute(args)后

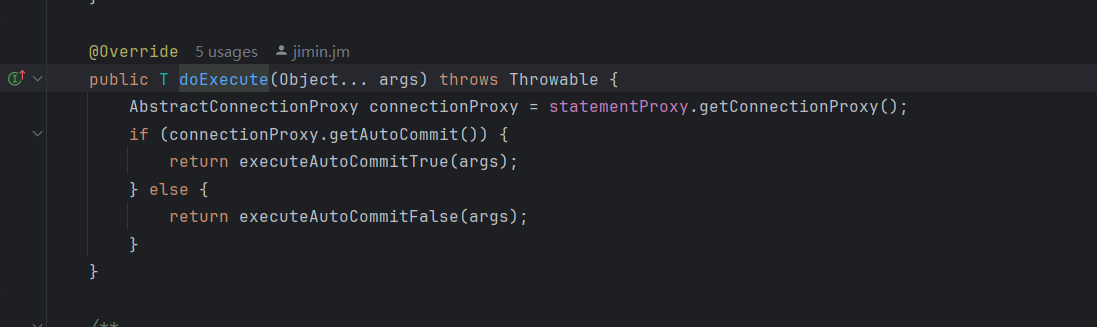

io.seata.rm.datasource.exec.AbstractDMLBaseExecutor#doExecute

如果是自动提交，则改为手动提交

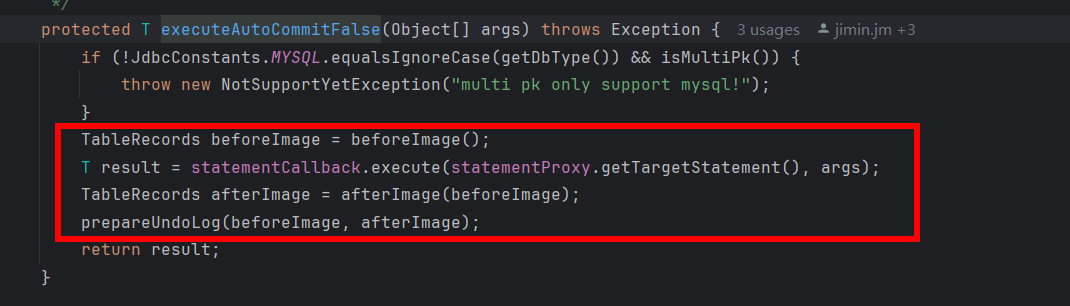

在执行sql前先获之前的数据

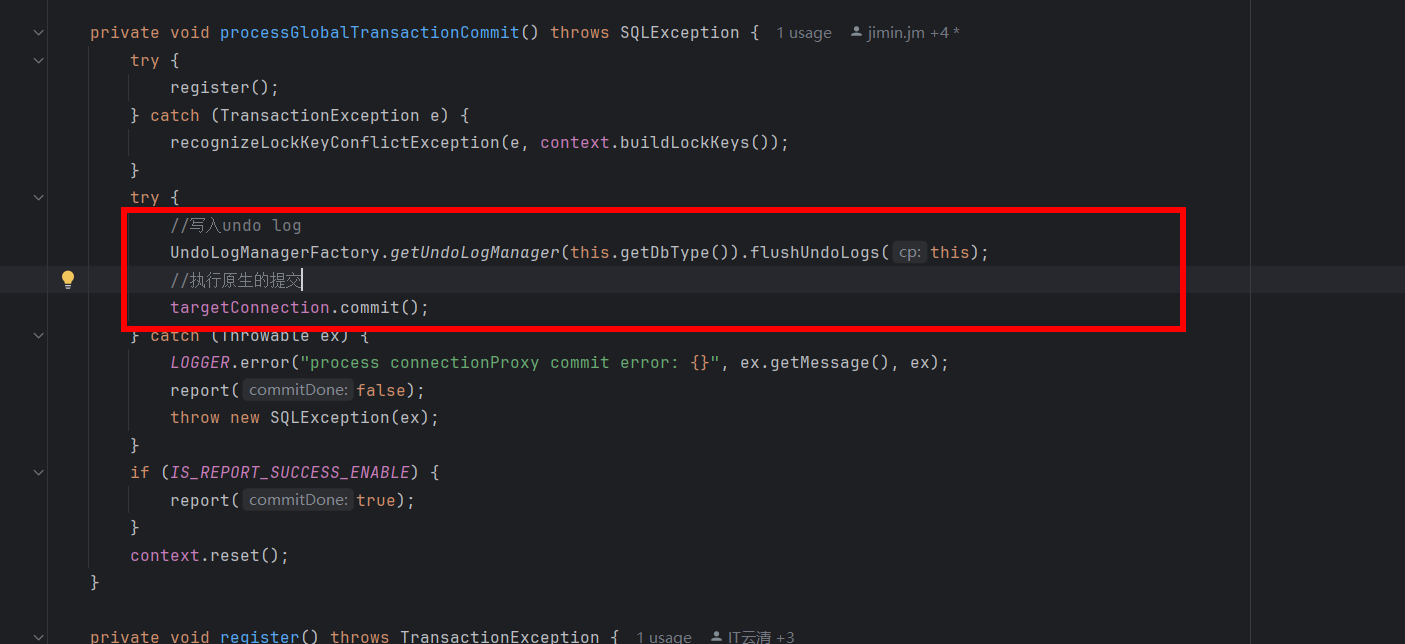

io.seata.rm.datasource.ConnectionProxy#processGlobalTransactionCommit

1.写入undo log

2.执行提交

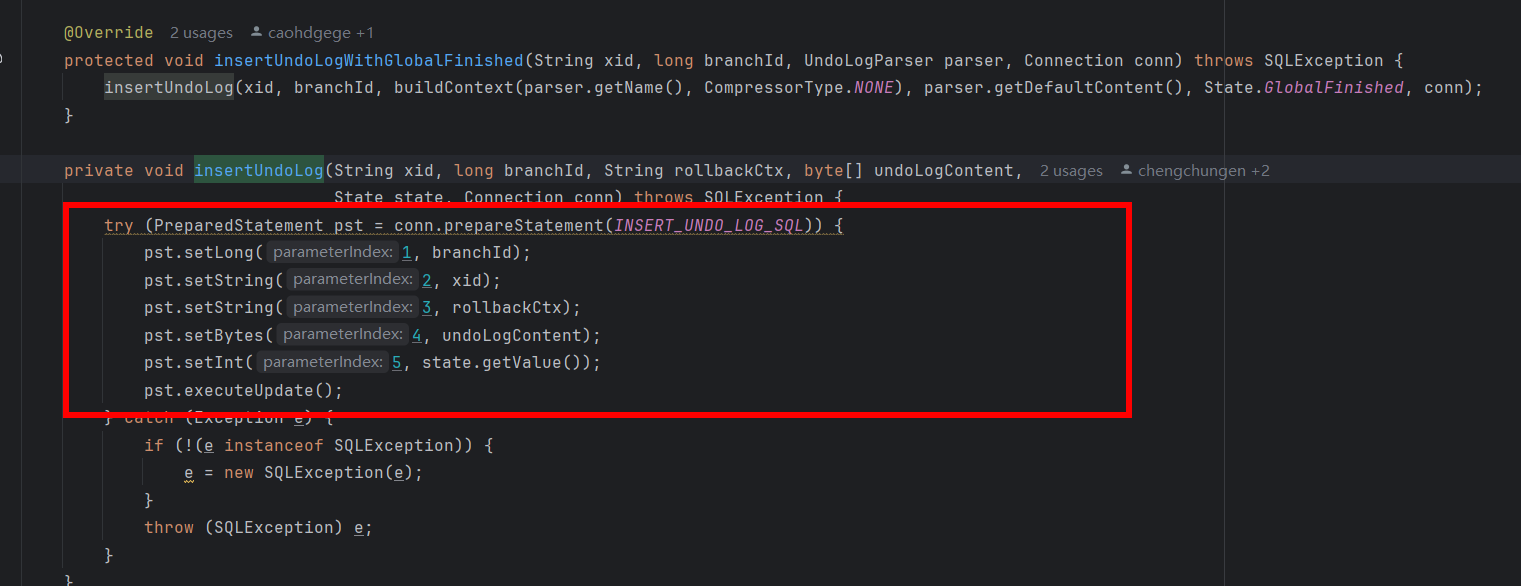

io.seata.rm.datasource.undo.mysql.MySQLUndoLogManager#insertUndoLog
