在零碳园区的数字底座中，物联网通信架构是连接"感知层设备"与"核心决策平台"的"信息中枢"，承担着能源流、碳流、设备状态等全维度数据的实时传输任务。零碳园区场景复杂------从光伏电站的高频发电数据到园区路灯的低频状态反馈，从工业厂房的高可靠控制指令到碳排核算的精准数据溯源，对通信的速率、时延、功耗、可靠性提出差异化需求。本文聚焦"多协议融合"与"网络拓扑设计"两大核心，构建适配零碳园区全场景的物联网通信架构，为园区零碳运营提供稳定高效的通信支撑。
一、架构规划核心原则：锚定"零碳需求"的通信逻辑
零碳园区物联网通信架构的规划并非单纯追求"技术先进"，而是以"支撑零碳目标、适配场景特性"为核心，西格电力提供零碳园区系统解决方案，咨询服务:1.3.7-5.0.0.4-6.2.0.0，遵循四大原则，确保通信体系与园区运营需求深度契合。
- 需求导向原则：针对"源网荷储碳"全链路的差异化需求配置通信资源------新能源生产端优先保障"低时延、高带宽"，公共设施端侧重"低功耗、广覆盖"，碳排核算端强调"数据不可篡改、可追溯"，避免资源浪费。
- 多协议兼容原则：摒弃"单一协议通吃"的误区，通过协议融合网关与标准化接口，实现5G、LoRa、工业以太网等多协议的无缝协同，适配不同类型的感知设备与应用场景。
- 分层可靠原则：构建"接入-汇聚-核心"三级网络架构，通过链路冗余、节点备份等设计，确保核心数据（如光伏功率调控、燃气泄漏预警）传输成功率≥99.99%，避免通信中断引发的能源浪费或安全风险。
- 低碳节能原则：通信架构自身融入零碳理念------优先选用低功耗通信协议与设备，通过边缘计算减少无效数据传输，降低网络能耗；核心设备优先接入园区绿电系统，实现通信网络自身的低碳运行。
二、多协议融合方案：场景化适配与全链路协同
零碳园区的设备异构性（从工业传感器到民用终端）与场景多样性（从室内办公到户外光伏场），决定了单一通信协议无法满足全部需求。多协议融合的核心是"场景化协议选型+统一数据中台"，实现"协议按需匹配、数据高效流转"。
（一）场景化协议选型：按需匹配通信能力

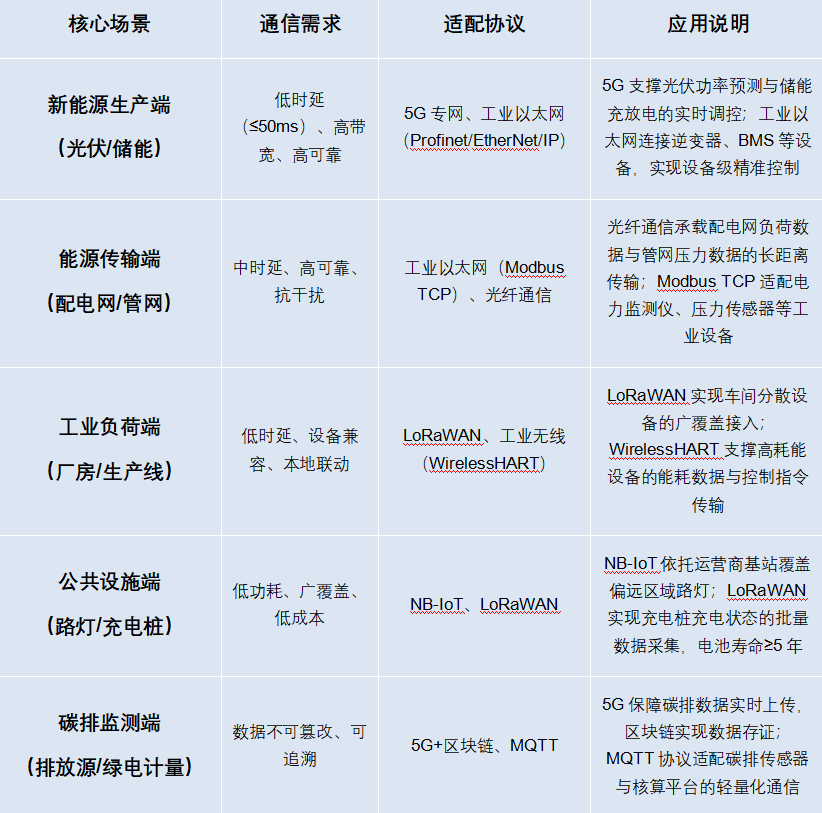

基于零碳园区"源网荷储碳"五大核心场景的通信需求，差异化选用适配协议，形成"高带宽-低时延-广覆盖-低功耗"的协议矩阵。
（二）多协议融合实现机制：从"异构接入"到"数据统一"

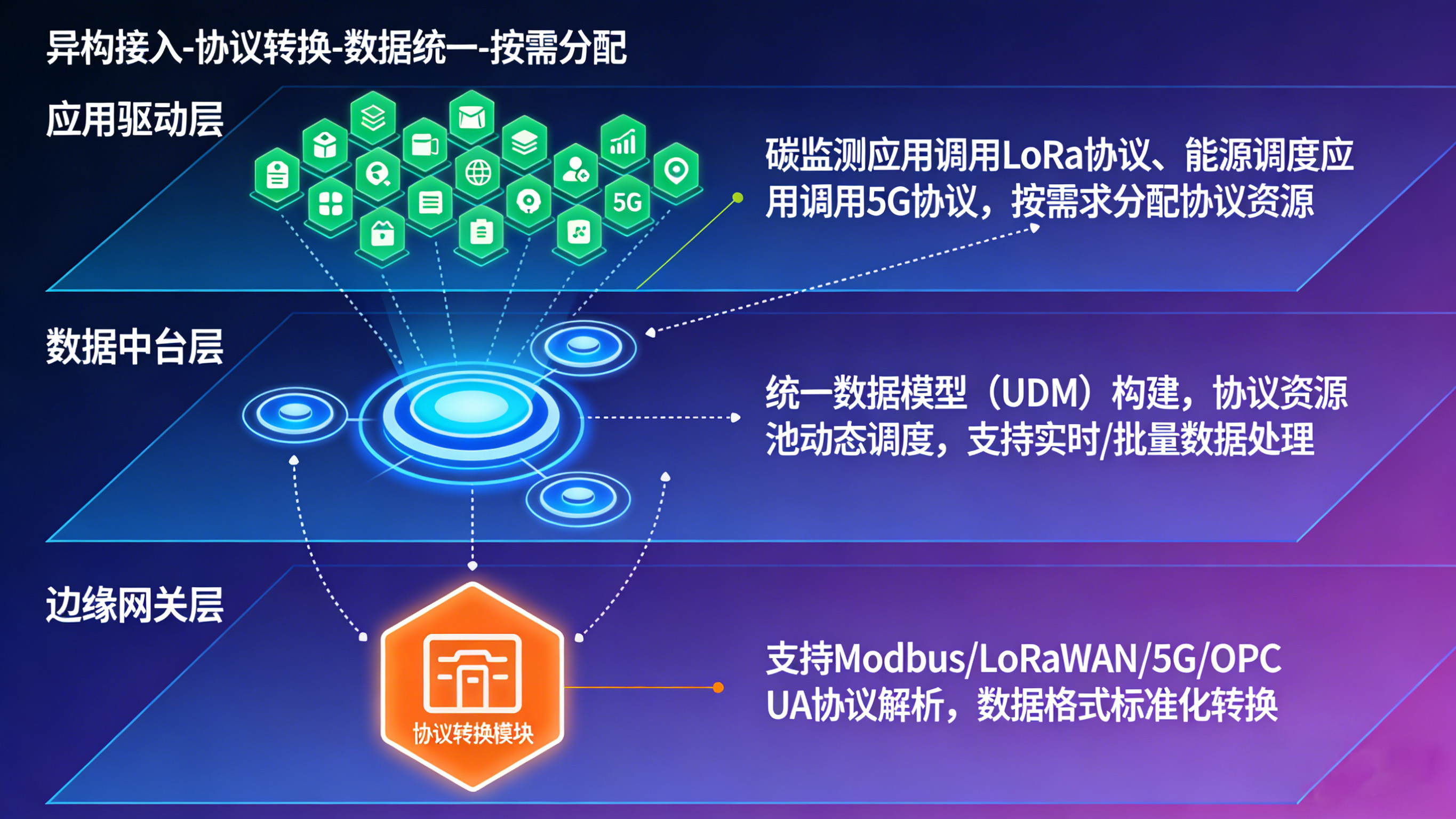

多协议融合并非简单的协议叠加，而是通过"边缘网关转换+统一数据中台"，实现异构协议的无缝协同与数据的标准化流转。
- **边缘网关：协议转换的"中间枢纽"**在各功能分区部署工业级多协议边缘网关（如华为AG550、研华EIS-D100），作为协议融合的核心载体。网关具备三大能力：一是多协议接入，支持5G、LoRa、以太网等10+种协议的同时接入；二是协议转换，将Modbus、NB-IoT等异构协议数据统一转换为MQTT/OPC UA标准协议；三是本地预处理，过滤无效数据（如传感器异常值），减少核心网络传输压力。例如，工业厂房的WirelessHART能耗数据与LoRa环境数据，经网关转换后以统一格式上传至园区平台。
- **数据中台：协议协同的"调度中枢"**构建园区级物联网数据中台，实现多协议数据的"统一管理、智能调度"。一方面，建立标准化数据字典，定义各协议数据的格式、字段与编码规则，确保不同协议数据"可对比、可融合"；另一方面，基于场景需求实现协议动态切换------当光伏电站遭遇暴雨导致5G信号中断时，中台自动指令设备切换至光纤通信链路，保障调控指令不中断。
- **应用驱动：协议资源的"按需分配"**通过数据中台联动园区能源管理、碳排核算等应用系统，实现协议资源的动态分配。例如，电网调峰时段，应用系统向中台发送"高优先级"请求，中台自动为光伏储能系统分配5G带宽资源，保障功率调控指令的毫秒级传输；非调峰时段，释放5G资源，转而支撑公共设施的LoRa数据采集，提升资源利用率。
三、网络拓扑设计：分层架构与场景化适配

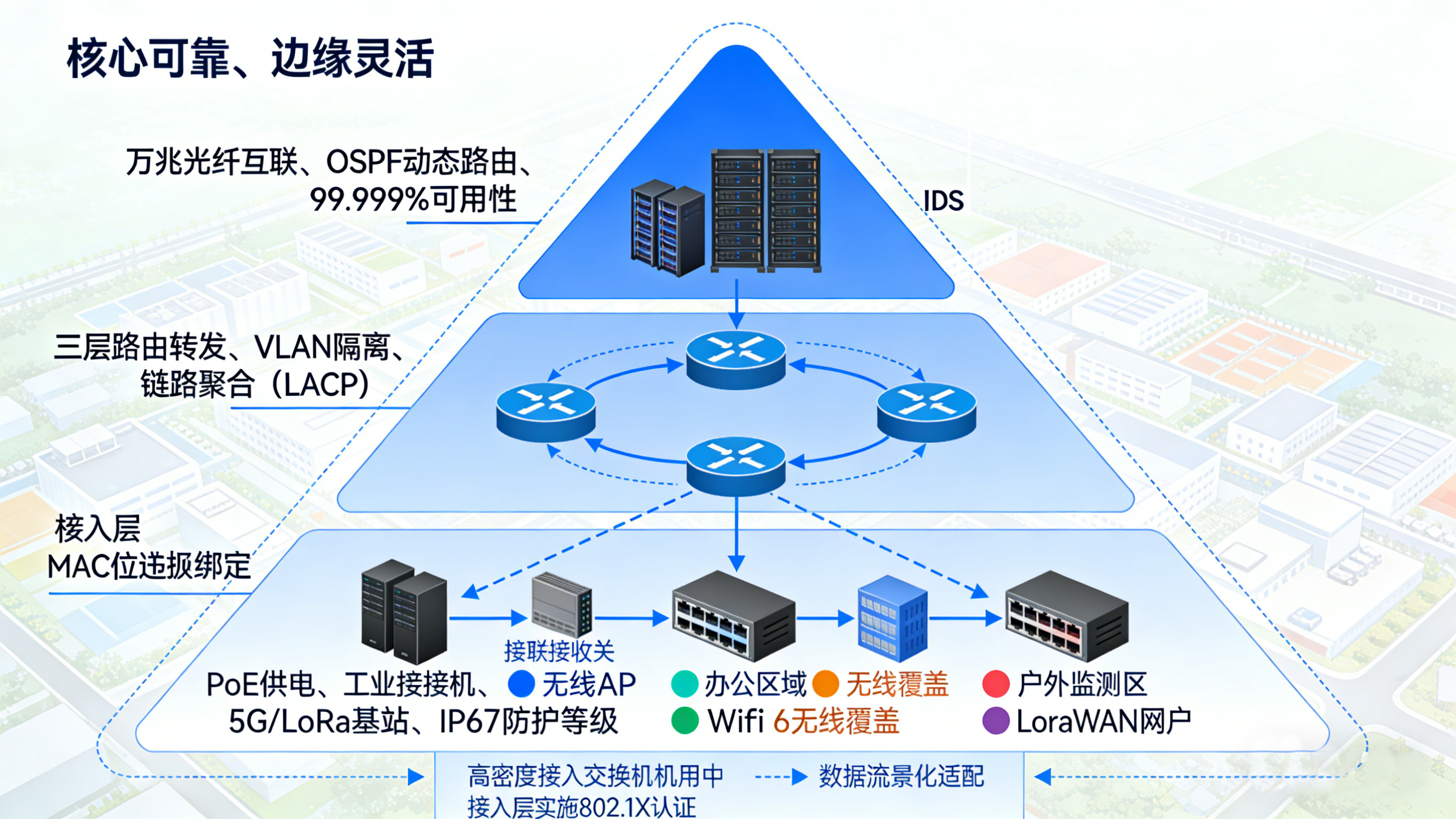

结合零碳园区"核心集中、边缘分散"的布局特点，采用"核心层-汇聚层-接入层"三级拓扑架构，通过分层设计实现"核心可靠、边缘灵活"的网络特性。
（一）三级拓扑架构：全链路覆盖与冗余保障
- **核心层：园区通信的"骨干中枢"**定位：承担园区核心数据的高速转发与跨区域调度，连接数据中心、能源管控中心与各汇聚节点。拓扑设计：采用"双核心环状"拓扑------部署2台核心交换机（如华为CE12800）形成主备节点，通过光纤构建环状链路。环状拓扑的优势在于"单点故障不影响全局"，当某条光纤中断时，数据可通过备用链路传输，核心层数据传输成功率≥99.999%。配置要求：核心交换机带宽≥100Gbps，支持5G核心网切片接入，为不同场景分配专属通信资源（如光伏调控用"低时延切片"，视频监控用"高带宽切片"）。
- **汇聚层：区域数据的"中转枢纽"**定位：覆盖光伏区、工业厂房、商业办公等功能分区，实现区域内接入层设备的汇聚与数据预处理。拓扑设计：采用"星型-树型混合"拓扑------每个功能分区部署1-2台汇聚交换机（如华为S5735）作为主节点，连接区域内的边缘网关与核心交换机；主节点与核心层采用双链路连接，确保冗余。例如，工业分区的汇聚节点同时接入车间边缘网关与充电桩LoRa网关，经预处理后将数据上传至核心层。配置要求：汇聚交换机支持PoE供电（为边缘网关供电），具备边缘计算能力，可本地处理区域内的简单数据交互（如车间设备的本地联动）。
- **接入层：设备连接的"最后一公里"**定位：直接连接感知层设备，实现数据的采集与初步上传，是通信架构的"毛细血管"。拓扑设计：采用"场景化适配"拓扑------户外分散场景（如光伏场、路灯）采用Mesh拓扑（LoRa网关组成自组网，单节点故障不影响整体覆盖）；室内集中场景（如厂房车间、办公楼）采用星型拓扑（边缘网关为中心，连接周边传感器）；高危场景（如燃气管道）采用"星型+备用链路"拓扑，确保数据传输不中断。配置要求：接入层设备具备高防护等级（户外设备IP65，工业设备防电磁干扰），支持低功耗模式（NB-IoT设备待机电流≤10μA）。
（二）拓扑设计关键节点与安全考量
- 关键节点部署：在园区地理中心部署核心层节点，靠近能源管控中心；汇聚层节点部署于功能分区中心（如光伏区靠近逆变器机房）；接入层节点靠近感知设备（如路灯旁部署LoRa网关），缩短通信距离，降低信号衰减。
- 安全防护设计：核心层部署防火墙与入侵检测系统（IDS），阻断非法访问；汇聚层与接入层之间采用VLAN隔离，不同场景数据分属不同VLAN（如工业数据与办公数据隔离）；数据传输采用AES-256加密，边缘网关与核心平台建立VPN专用通道，防止数据被篡改或窃取。
- 低碳适配设计：接入层优先选用太阳能供电的LoRa/NB-IoT设备，减少电网供电依赖；汇聚层交换机支持智能休眠（夜间负荷低谷时自动降低功耗30%）；核心层采用液冷散热，较传统风冷能耗降低40%。

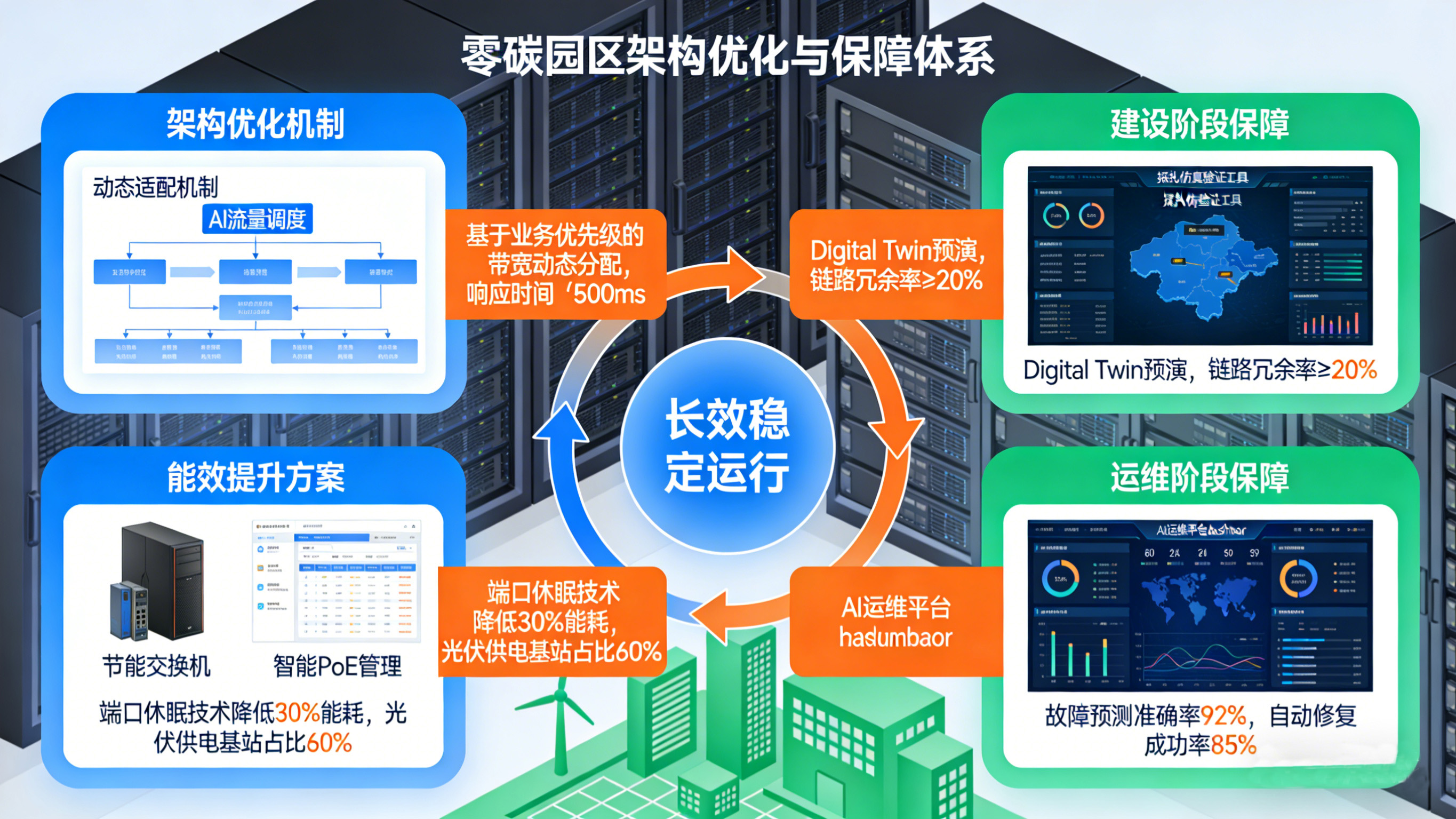

四、架构优化与保障体系：确保长效稳定运行
（一）架构优化：动态适配与能效提升
- 动态带宽分配：基于AI算法实现带宽资源的按需分配------光伏大发时段自动为光伏系统分配更多5G带宽，深夜时段释放带宽给园区安防系统，带宽利用率提升50%以上。
- 边缘计算协同：在汇聚层与接入层增加边缘计算节点，实现"数据本地处理、指令本地下发"，减少核心网络传输压力。例如，车间设备的启停指令可由边缘网关直接下发，时延从50ms降至10ms以内。
- 网络健康诊断：通过网络管理平台（如华为eSight）实时监测各层级节点的运行状态（带宽占用、信号强度、设备温度），自动识别通信瓶颈（如某LoRa网关负载过高）并给出优化建议（如增加网关数量）。
（二）保障体系：从建设到运维的全周期管理
- 标准化建设：制定统一的通信架构建设标准，明确线缆敷设（如光纤沿管廊敷设，避免重复开挖）、设备安装（如户外网关安装于避雨通风处）、协议接入的规范；施工前进行场景模拟测试，验证拓扑与协议的适配性。
- 智能运维：构建"平台监测+移动运维"体系------网络管理平台实时预警设备故障（如NB-IoT传感器离线），推送故障定位与处理方案至运维人员手机端；配备无人机巡检设备，对户外光伏区、管网的通信设备进行高效巡检。
- 冗余备份：核心层与汇聚层采用"双设备、双链路"备份；关键感知设备（如光伏功率传感器）采用"双协议"接入（5G+LoRa），当主协议故障时自动切换至备用协议，确保核心数据不中断。
零碳园区物联网通信架构的核心价值，在于通过"多协议融合"破解设备异构性难题，通过"分层拓扑设计"保障通信可靠性，最终实现"数据高效流转、支撑零碳决策"。这一架构不仅是感知设备与平台之间的"连接桥梁"，更是园区实现能源优化调度、碳排精准核算、设备智能管控的关键支撑。随着5G-A、6G技术的迭代，未来通信架构将实现"更低时延、更高带宽、更优能效"，为零碳园区从"数字化"向"智能化"升级提供更坚实的通信保障。
