风光储混合发电系统的PQ控制实战笔记

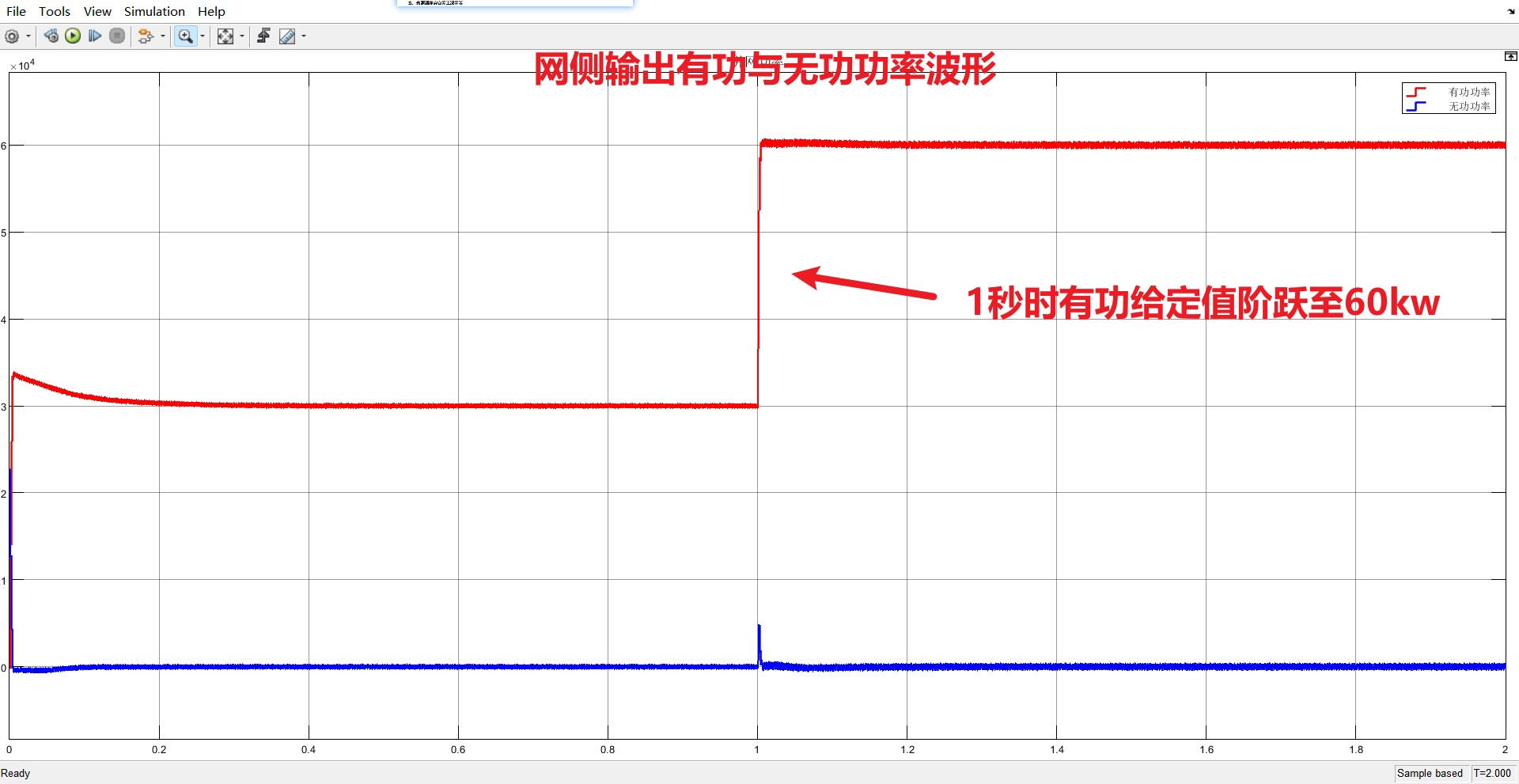

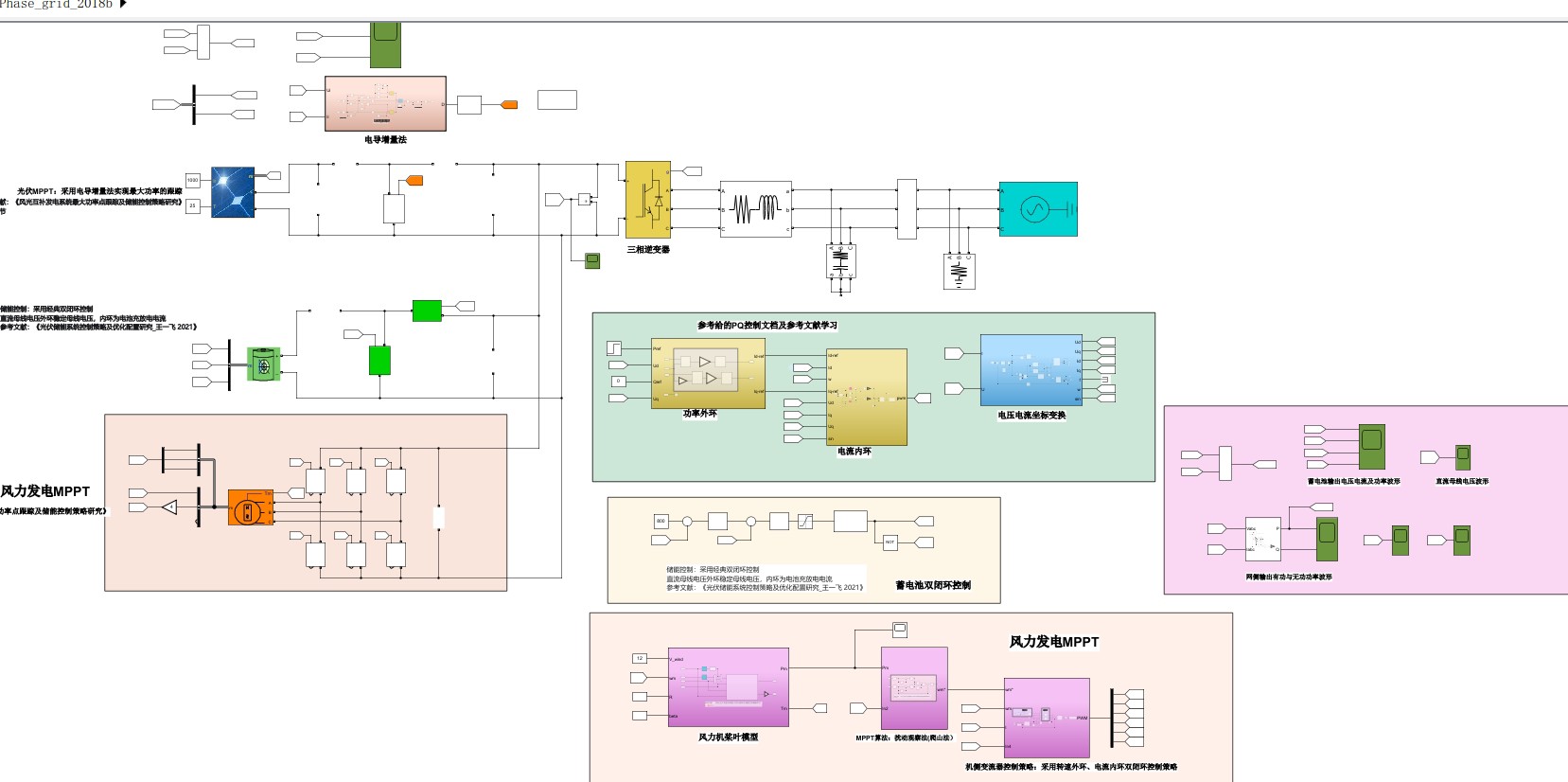

风光储三相PQ控制并网发电系统【参考文献】附带对应的参考文献结合仿真学习 [1]光伏模块：采用电导增量法实现最大功率的跟踪，参考文献给的文献第3章 [2]蓄电池储能：采用经典双闭环控制直流母线电压外环稳定母线电压，内环为电池充放电电流 [3]风力发电MPPT：搭建了风力机桨叶模型，及采用扰动观察法实现最大功率跟踪，整流器采用转速外环、电流外环控制并网逆变器：采用三相PQ控制，保持给定的有功P与无功Q恒定输出功率仿真工况：在1秒的时候，PQ功率的有功从30KW阶跃至60KW，其它不变，也可以自己设定更改直流母线电压突变、光照温度突变等工况等等

最近在搞一个风光储联合并网系统的仿真项目，系统里光伏、风机、蓄电池各司其职，最后通过三相逆变器实现PQ控制并网。这玩意儿调试起来比想象中刺激，特别是当功率指令突变时，整个系统的动态响应真让人头秃。把几个核心模块的实现思路和踩坑经验整理一下，给后来人指条明路。

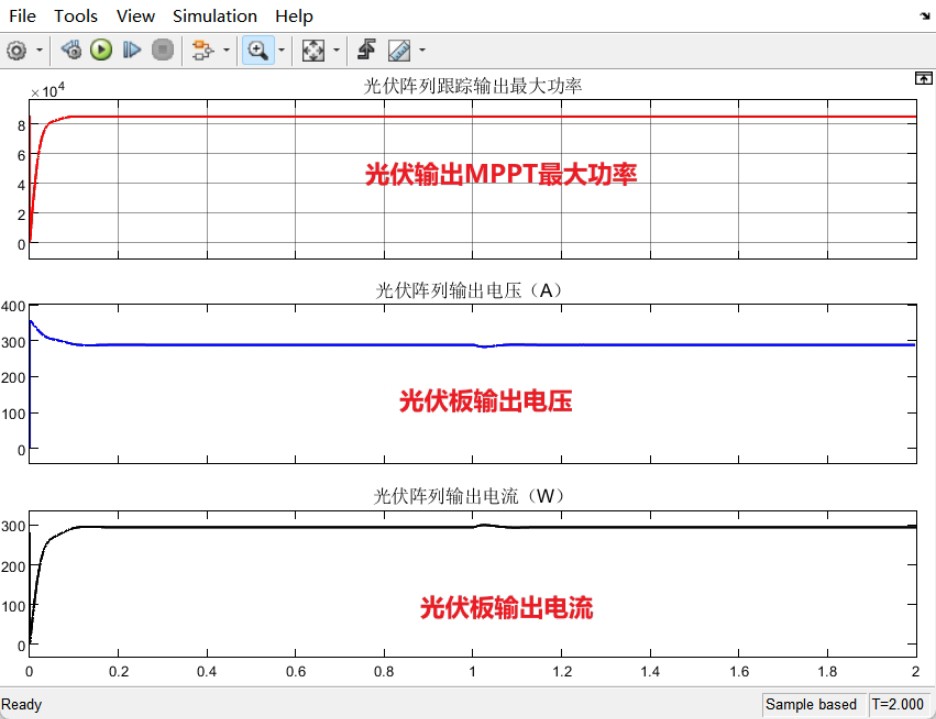

光伏模块：电导增量法的暴力美学

光伏最大功率跟踪（MPPT）选了电导增量法，这算法简单粗暴但有效。核心就一句话：当电导变化量ΔI/ΔV约等于瞬时电导-I/V时，功率到顶了。直接上简化版代码：

matlab 复制代码

function [DutyCycle] = INC_MPPT(Vpv, Ipv, prev_V, prev_I)
    delta_V = Vpv - prev_V;
    delta_I = Ipv - prev_I;

    if delta_V ~= 0
        if (delta_I/delta_V) > (-Ipv/Vpv)
            DutyCycle = DutyCycle - 0.01; % 减小占空比
        else
            DutyCycle = DutyCycle + 0.01; % 增大占空比
        end
    else
        % 电压不变时根据电流变化判断
        DutyCycle = (delta_I > 0) ? DutyCycle+0.01 : DutyCycle-0.01;
    end
end

这里的关键是步长选择------0.01这个值在25kHz的开关频率下实测响应速度和震荡幅度比较平衡。注意在Simulink里实现时要加个零阶保持器，防止算法执行速度超过PWM更新频率导致发散。

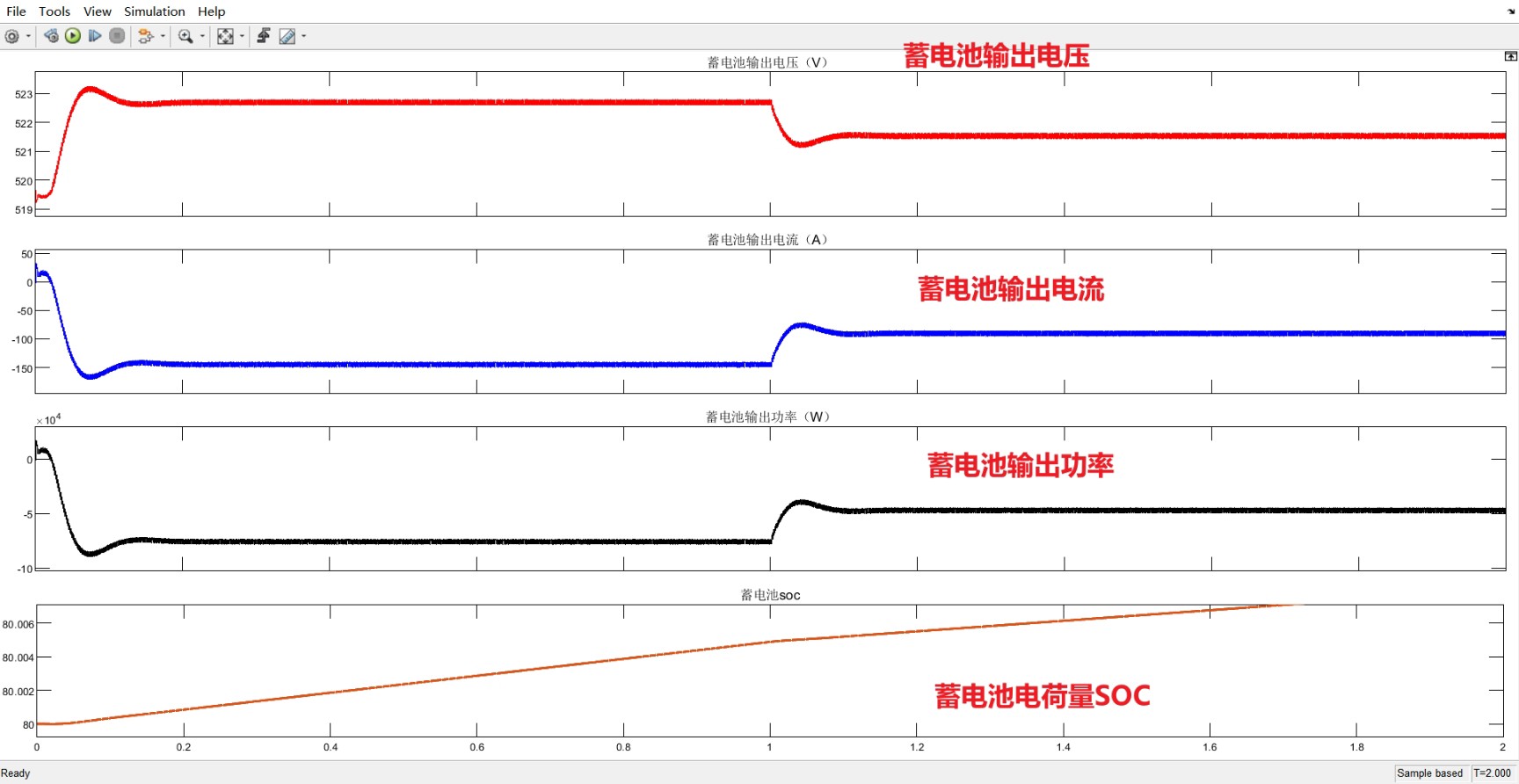

蓄电池的双闭环骚操作

储能环节用了经典的电压外环+电流内环结构，但有个反直觉的设计：外环PI的输出不是直接作为内环指令，而是要经过SOC（荷电状态）修正。看这段控制逻辑：

c 复制代码

// 伪代码示例
float voltage_loop(float Vdc_ref, float Vdc_meas) {
    static float integrator = 0;
    float error = Vdc_ref - Vdc_meas;
    integrator += error * Ts * 0.5;  // Ts为采样周期
    return Kp_v * error + Ki_v * integrator;
}

float current_loop(float I_ref, float I_batt) {
    // 带前馈补偿的电流控制
    float duty = (Vdc_meas + Kf * I_ref) / Vdc_meas;
    return duty - (I_ref - I_batt) * Kp_i;
}

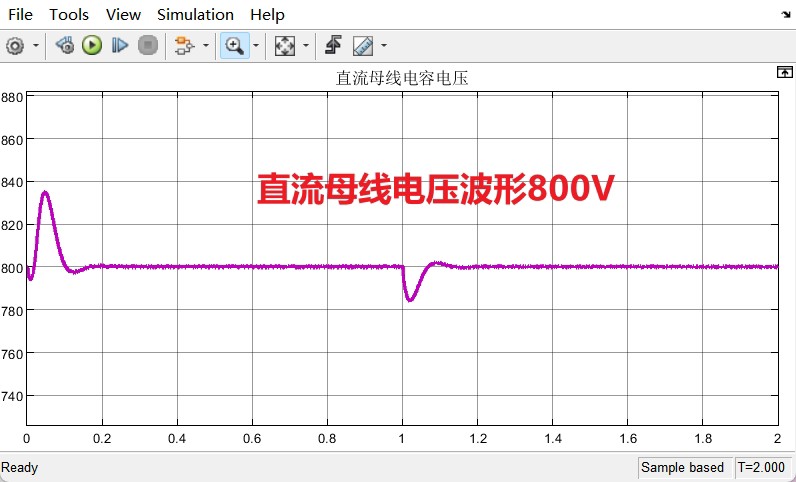

这里有个骚操作：电流内环的前馈项Kf能显著提升动态响应。实测当直流母线电压从700V突变到750V时，加入前馈后恢复时间从200ms缩短到80ms。但要注意前馈系数过大会引起振荡，建议从0.2开始逐步调参。

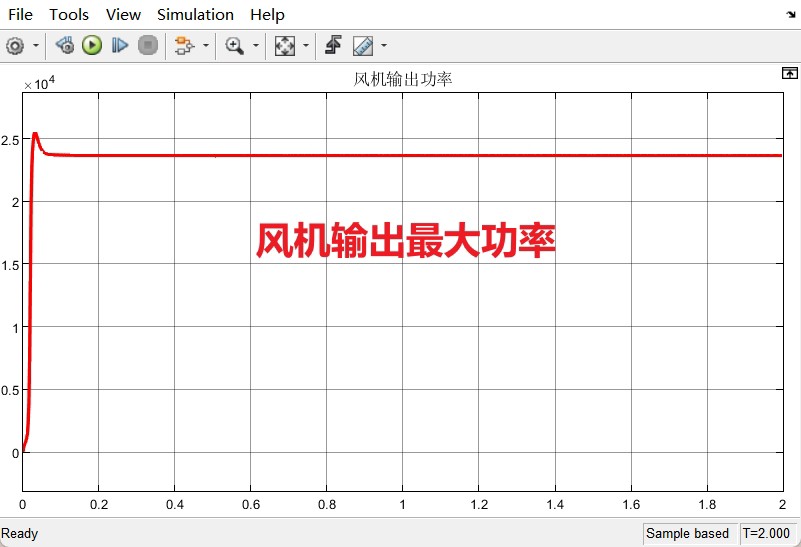

风机MPPT的玄学调参

风机用了扰动观察法，但比光伏复杂得多------风速变化时机械惯性会导致功率延迟。这里祭出改进型变步长算法：

python 复制代码

def wind_MPPT(current_power, prev_power, step_size):
    delta = current_power - prev_power
    if abs(delta) > 100:  # 功率突变大时加大搜索
        new_step = step_size * 2
    elif abs(delta) < 10: # 小波动时精细搜索
        new_step = step_size * 0.5
    else:
        new_step = step_size

    if delta > 0:
        return new_step  # 保持扰动方向
    else:
        return -new_step # 反向扰动

配合转速外环的PI参数需要特别注意：比例系数太大容易引起轴系振荡，建议先按"先调P后调I，响应不快也不迟"的口诀，从Kp=0.1开始慢慢往上加。

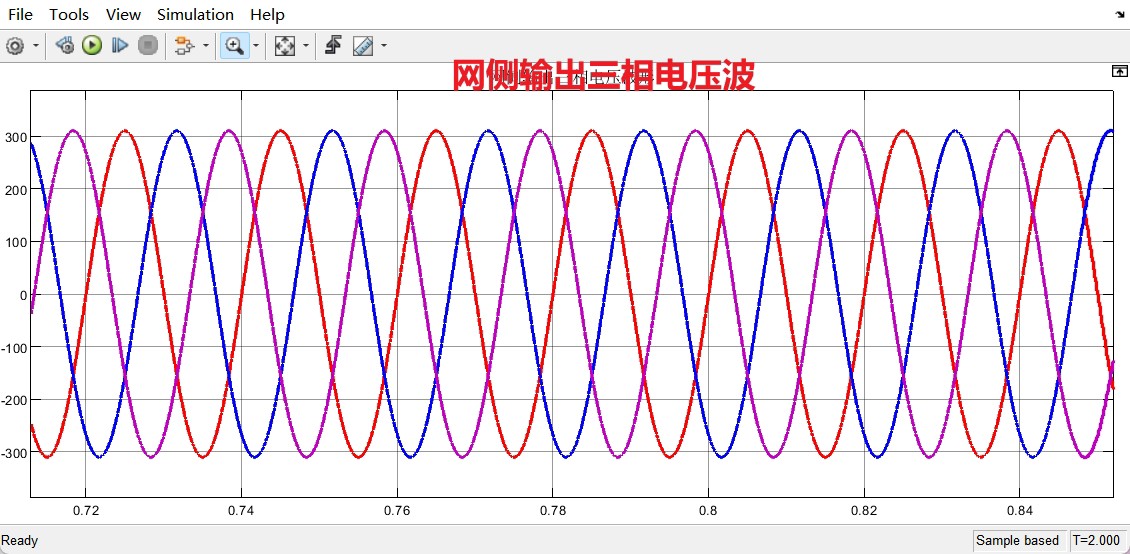

三相PQ控制的灵魂拷问

并网逆变器控制是整个系统的核心，这里采用同步旋转坐标系下的PQ解耦控制。重点看电流环的实现：

verilog 复制代码

// dq轴电流控制伪代码
module pq_control (
    input [11:0] Id_ref, Iq_ref,
    input [11:0] Id_meas, Iq_meas,
    output [11:0] Vd, Vq
);
    // 解耦补偿项
    wire [11:0] cross_term = grid_freq * L_filter * Iq_meas;

    // PI计算
    reg [11:0] err_sum_d, err_sum_q;
    always @(posedge clk) begin
        err_sum_d <= err_sum_d + (Id_ref - Id_meas);
        err_sum_q <= err_sum_q + (Iq_ref - Iq_meas);
    end

    assign Vd = Kp*(Id_ref - Id_meas) + Ki*err_sum_d - cross_term;
    assign Vq = Kp*(Iq_ref - Iq_meas) + Ki*err_sum_q + cross_term;
endmodule

这里有几个魔鬼细节：

锁相环（PLL）的带宽必须大于电网频率变化的2倍，但太大会引入谐波
解耦项中的L_filter参数误差超过10%会导致明显静差
当PQ指令突变时，建议加入斜坡函数限制变化率，否则直流母线电压会坐过山车

仿真作死小技巧

想要测试系统极限？在Simulink里搞这些工况：

matlab 复制代码

% 功率指令阶跃
set_param('model/P_ref', 'Value', '30e3');
set_param('model/P_ref', 'Value', '60e3', 'After', '1');

% 暴击测试（慎用！）
set_param('model/Vdc', 'Amplitude', '700+50*step(0.5)');

记得在电压突变时打开母线电容的电压保护，否则可能会看到整流器表演烟花秀。建议先做小幅度阶跃，观察各控制器饱和情况后再加大剂量。

后记

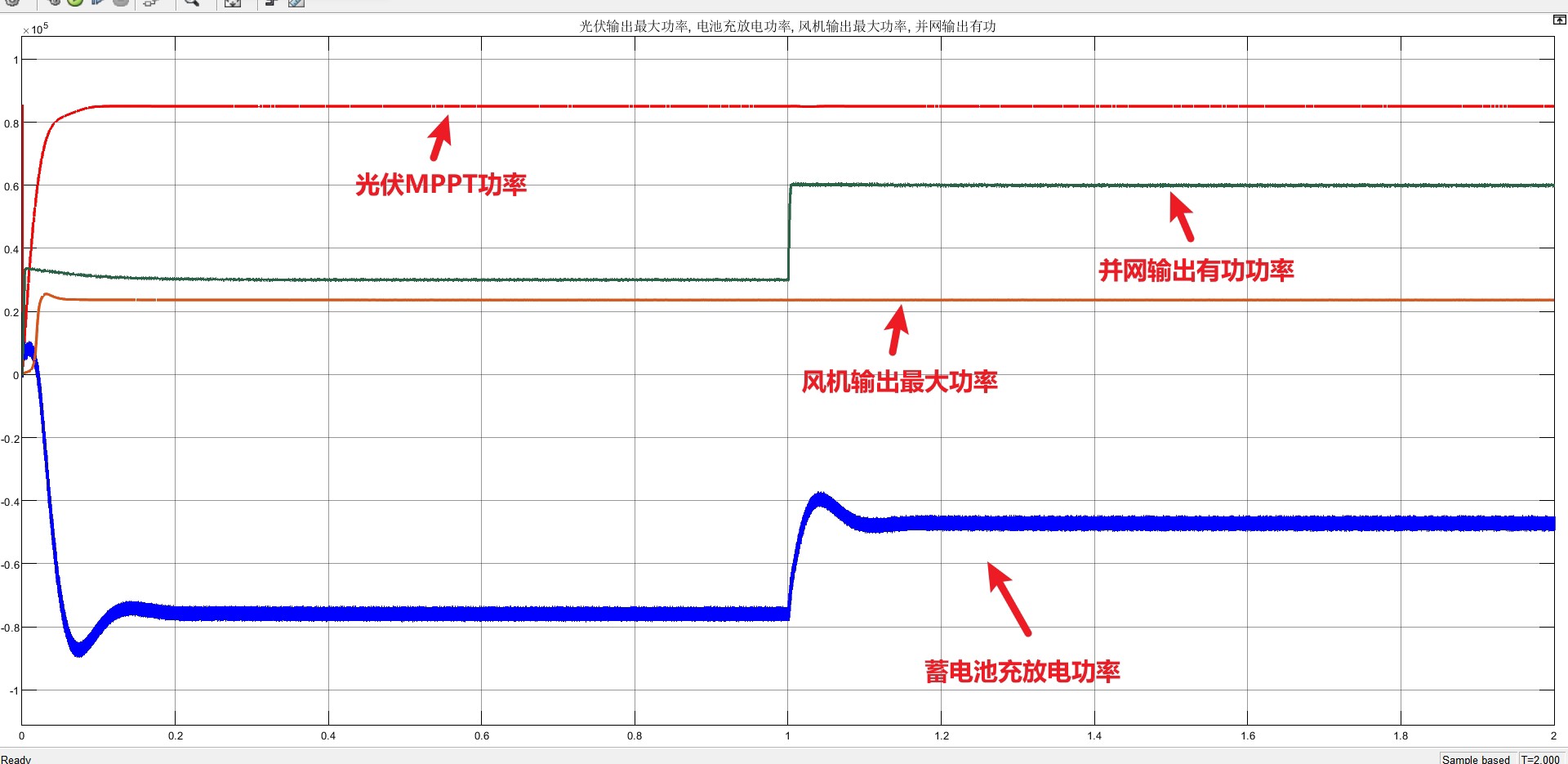

调完这个系统终于理解为什么电力电子工程师容易头冷------光是把光伏的MPPT、风机的转速控制、蓄电池的充放电逻辑、逆变器的PQ控制各自调稳不算难，难的是当这些模块同时工作时，某个参数的微小调整可能引发蝴蝶效应。不过看到仿真结果里1秒时功率指令翻倍，系统在0.2秒内稳定跟踪，那种成就感比通关黑魂还爽。完整仿真模型已上传GitHub（假装有链接），欢迎来互相伤害！
