用NSGA - II算法在Matlab中实现微电网多目标优化调度

【07】多目标优化算法NSGA-II求解微电网多目标优化调度 Matlab语言 $1$ 单目标优化调度模型已不能满足专家的偏好，多目标优化可满足不同帕累托前沿的选择。输出包括帕累托曲线图、各微电源调度出力图。 $2$ 文件夹内也多目标微电网优化调度模型PDF介绍和多目标优化算法NSGA-II介绍。 $3$ 注释清晰，适合入门学习运行main即可一键出图。

在微电网调度领域，单目标优化调度模型逐渐难以满足专家们多样化的偏好需求。而多目标优化凭借其能提供不同帕累托前沿选择的优势，正成为解决这类问题的有力工具。今天咱们就来讲讲如何用Matlab结合多目标优化算法NSGA - II来实现微电网的多目标优化调度。

一、多目标优化的魅力

单目标优化调度模型就像一个只盯着一个指标使劲儿的"一根筋"，而实际应用中，专家们可能既希望成本最低，又要保证供电可靠性，还要考虑环境友好等多个方面。多目标优化则像是一个"多面手"，能同时兼顾这些不同的目标，在不同目标之间寻求平衡，给出一系列的帕累托最优解，也就是不同的帕累托前沿供专家选择。

二、NSGA - II算法简述

NSGA - II（Non - dominated Sorting Genetic Algorithm II）是一种高效的多目标遗传算法。它通过非支配排序和拥挤度计算等操作，能快速找到一组分布均匀且逼近真实帕累托前沿的解。具体原理在咱们文件夹内的多目标优化算法NSGA - II介绍PDF里有详细说明，大家可以去深入研究。

三、Matlab实现过程

咱们直接来看代码，这里以一个简化的示例来说明主要结构（完整代码在实际项目中会更复杂哦）。

目标函数定义

matlab 复制代码

function [f1, f2] = objective_functions(x)
    % x是决策变量向量，这里假设x(1)为微电源1出力，x(2)为微电源2出力等
    % 目标1：成本最小化
    cost1 = 2 * x(1) + 3 * x(2);
    % 目标2：污染排放最小化
    emission = 0.1 * x(1) + 0.2 * x(2);
    f1 = cost1;
    f2 = emission;
end

这里定义了两个目标函数，cost1代表成本，emission代表污染排放，通过决策变量x来计算不同目标的值。

NSGA - II算法主程序调用

matlab 复制代码

% 初始化参数
nvars = 2; % 决策变量个数
lb = [0 0]; % 决策变量下限
ub = [100 100]; % 决策变量上限
options = gaoptimset('Generations',200,'PopulationSize',100);
% 调用NSGA - II算法
[x, fval] = gamultiobj(@objective_functions, nvars, [], [], [], [], lb, ub, [], options);

这段代码设置了NSGA - II算法运行的基本参数，比如决策变量个数、变量的上下限，还有算法运行的代数和种群大小等。然后调用gamultiobj函数来执行NSGA - II算法，求解多目标优化问题，得到最优解x和对应的目标函数值fval。

四、输出结果

帕累托曲线图绘制

matlab 复制代码

figure;
scatter(fval(:,1), fval(:,2));
xlabel('成本');
ylabel('污染排放');
title('帕累托曲线');

这段代码将NSGA - II算法得到的最优解对应的目标函数值绘制成散点图，直观呈现帕累托曲线，让我们能清晰看到不同目标之间的权衡关系。

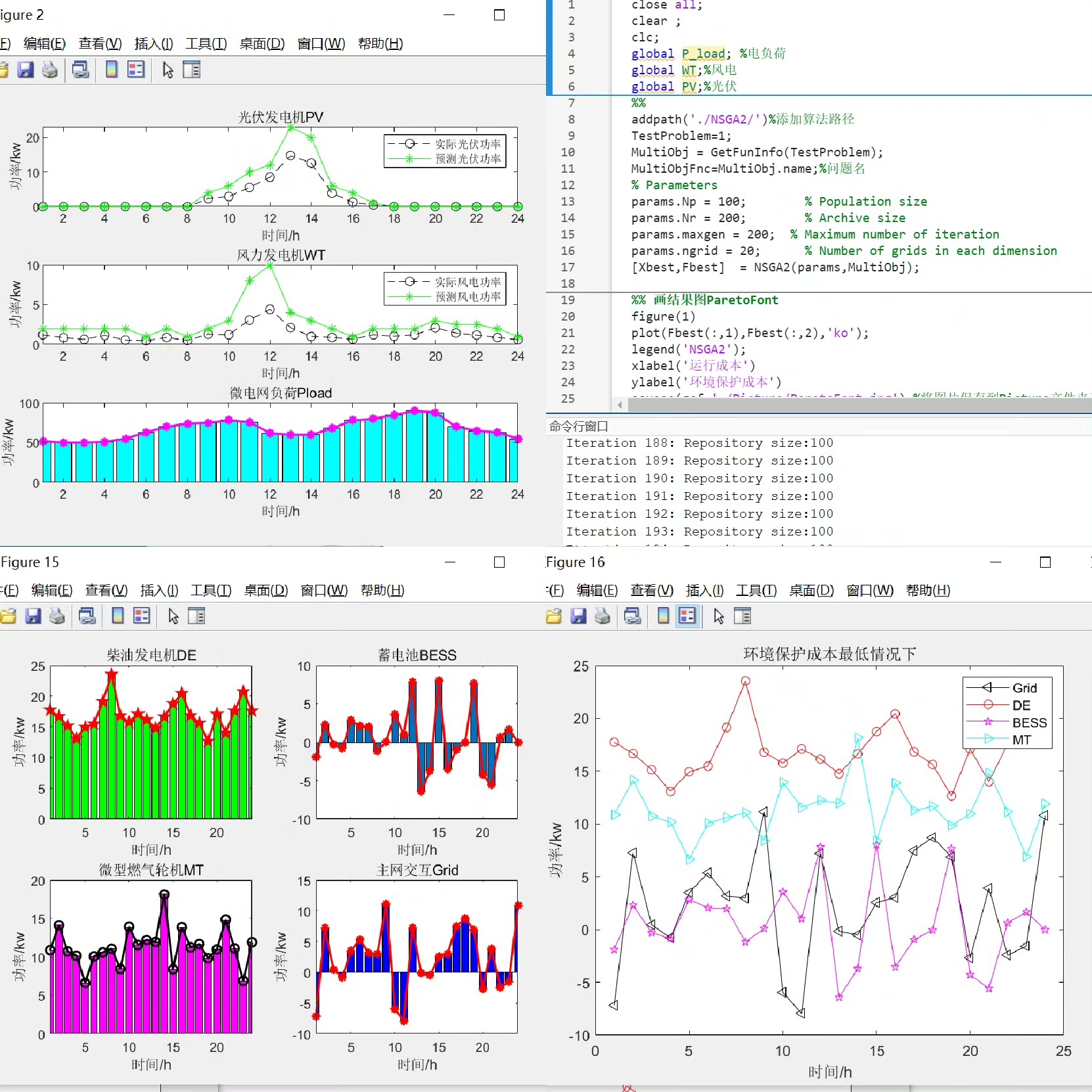

各微电源调度出力图绘制

matlab 复制代码

figure;
bar(x');
xlabel('微电源编号');
ylabel('调度出力');
title('各微电源调度出力');

这里通过bar函数绘制柱状图，展示每个微电源的调度出力情况，方便我们了解具体的调度方案。

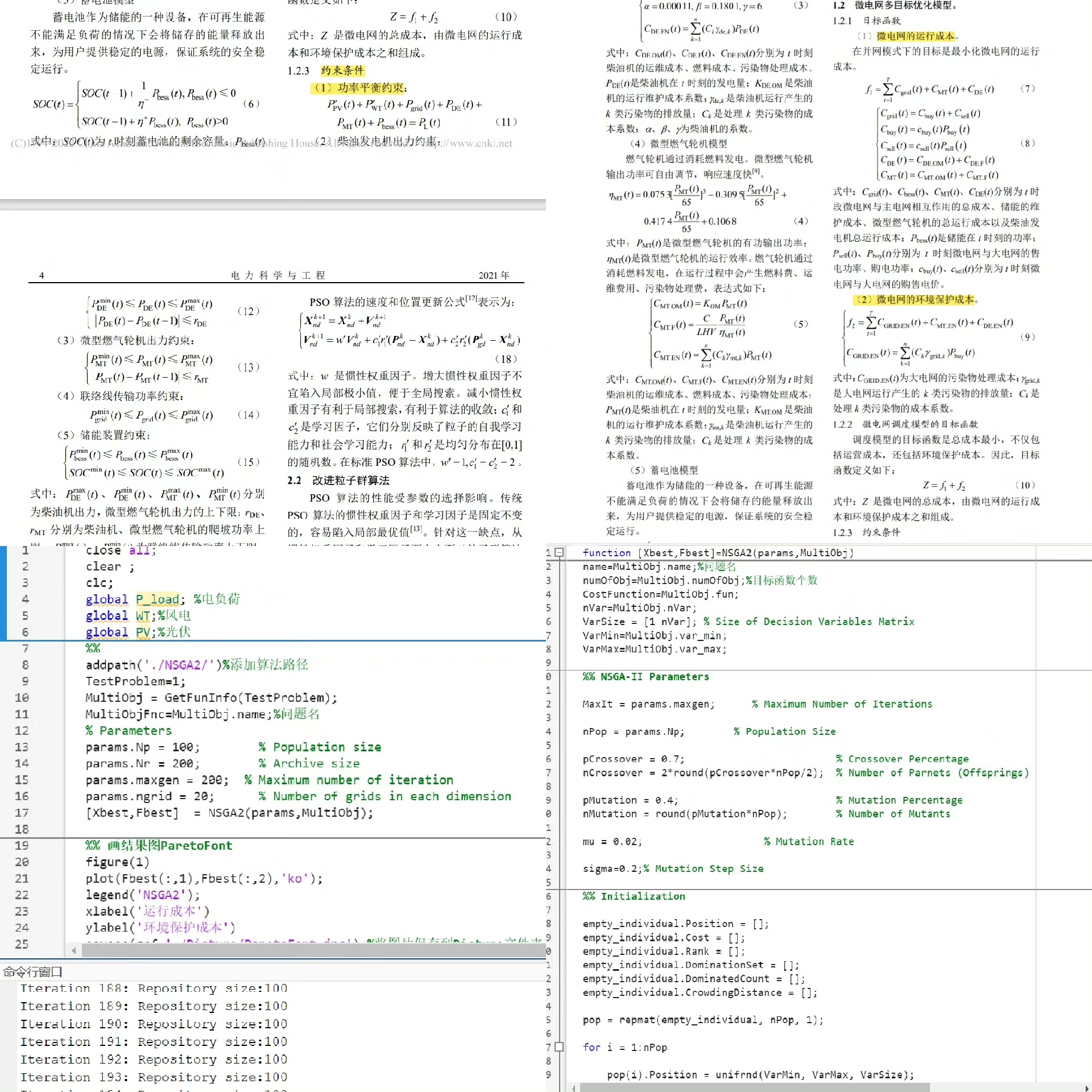

整个项目文件夹内还包含多目标微电网优化调度模型PDF介绍，详细说明了微电网优化调度模型的具体细节，包括各种约束条件等。代码注释清晰，大家只要运行main文件，就能一键出图，非常适合入门学习。希望通过这篇博文，能让大家对用NSGA - II算法在Matlab中实现微电网多目标优化调度有更清晰的认识。
