【STM32】RTC的使用和实时时钟项目

IT阳晨。2025-12-11 11:56

目录

1 什么是RTC？

实时时钟是一个独立的定时器。 RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历

的功能。修改计数器的值可以重新设置系统当前的时间和日期。

RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后， RTC的设置

和时间维持不变。

复位后，对备份寄存器和RTC的访问被禁止，并且备份域被保护以防止可能存在的意外的写操作。执行以下

操作可以使能对备份寄存器和RTC的访问：

  • 通过设置寄存器RCC_APB1ENR的PWREN和BKPEN位来打开电源和后备接口的时钟
  • 电源控制寄存器(PWR_CR)的DBP位来使能对后备寄存器和RTC的访问。

32位的可编程计数器，可对应Unix时间戳的秒计数器。

c 复制代码
Unix时间戳是从1970年1月1日（UTC/GMT的午夜）开始所经过的秒数，不考虑闰秒。

20位的可编程预分频器，可适配不同频率的输入时钟。

可选择三种RTC时钟源：

  • HSE时钟除以128（通常为8MHz/128）
  • LSE振荡器时钟（通常为32.768KHz）
  • LSI振荡器时钟（40KHz）

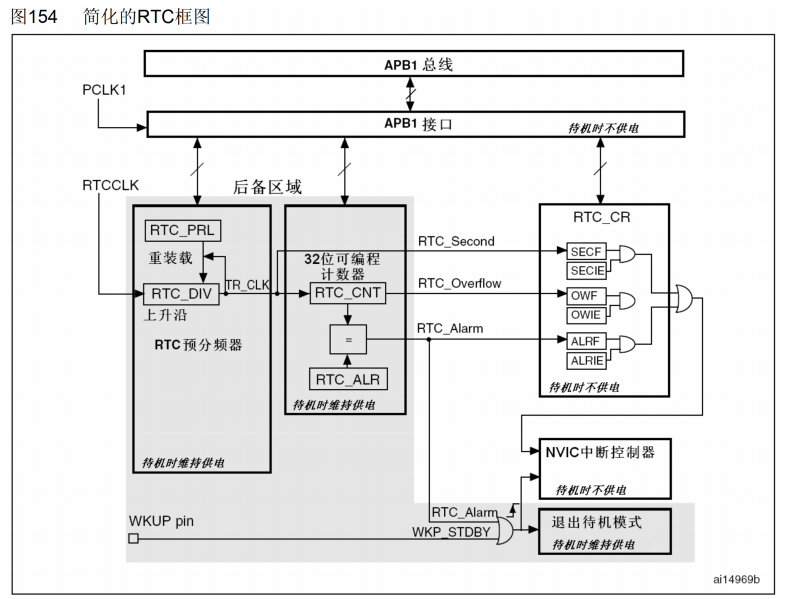

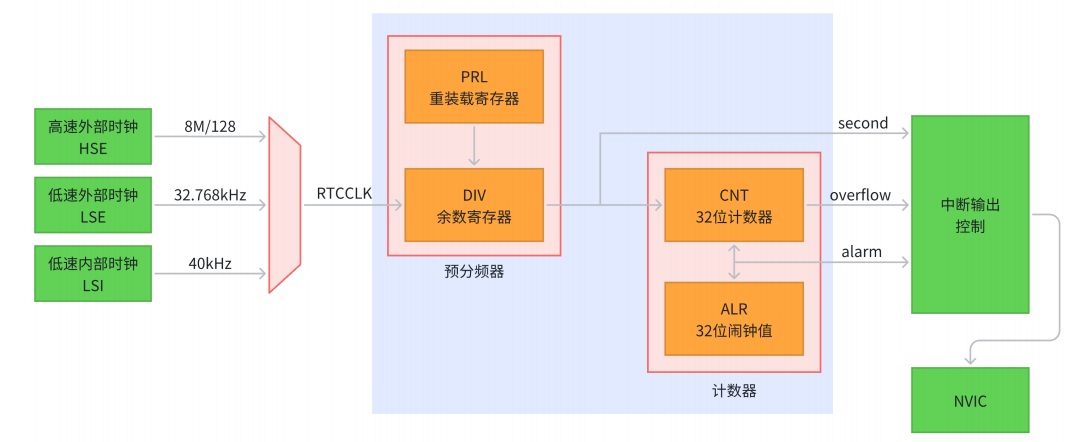

2 RTC框图

3 寄存器及库函数

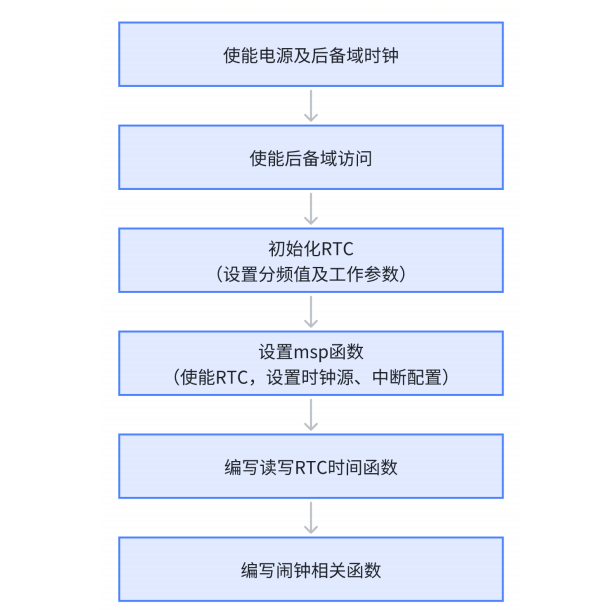

4 RTC驱动步骤

注意事项：

  • 必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器
  • 对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器

小实验1：读写RTC时间实验

完整代码

main.c

c 复制代码
#include "sys.h"
#include "uart1.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "rtc.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    //LED初始化
    led_init();
    //串口1初始化
    uart1_init(115200);
    //RTC初始化
    rtc_init();

    printf("打印测试：hello world\r\n");

    if(rtc_read_bkr(1) != 0xA5A5){
        rtc_write_bkr(1, 0xA5A5);
        printf("读BKP的值为：%X\r\n",rtc_read_bkr(1));
        //定义时间日期结构体
        struct tm time_data;
        time_data.tm_year = 2025;
        time_data.tm_mon = 12;
        time_data.tm_mday = 7;
        time_data.tm_hour = 12;
        time_data.tm_min = 5;
        time_data.tm_sec = 30;

        //写入时间日期
        rtc_set_time(time_data);
    }




    while(1)
    {
        rtc_get_time();
        delay_ms(1000);
    }
}

rtc.c

c 复制代码
#include "rtc.h"
#include "stdio.h"

RTC_HandleTypeDef rtc_handle = {0};
//RTC初始化
void rtc_init(void)
{
    //使能PWR时钟
    __HAL_RCC_PWR_CLK_ENABLE();
    //使能BKP时钟
    __HAL_RCC_BKP_CLK_ENABLE();
    //使能BKP访问
    HAL_PWR_EnableBkUpAccess();

    //参数配置
    rtc_handle.Instance = RTC;                          //选择RTC
    rtc_handle.Init.AsynchPrediv = 32767;               //分频系数
    rtc_handle.Init.OutPut = RTC_OUTPUTSOURCE_NONE;     //不用侵入检测
    //初始化
    HAL_RTC_Init(&rtc_handle);
}

//硬件配置
void HAL_RTC_MspInit(RTC_HandleTypeDef *hrtc)
{
    RCC_OscInitTypeDef osc_init_struct = {0};
    RCC_PeriphCLKInitTypeDef periphclk_init_struct = {0};

    //RTC时钟使能
    __HAL_RCC_RTC_ENABLE();
    //振荡器配置
    osc_init_struct.OscillatorType = RCC_OSCILLATORTYPE_LSE;        //选择低速外部时钟振荡器
    osc_init_struct.LSEState = RCC_LSE_ON;                          //打开低速外部时钟
    osc_init_struct.PLL.PLLState = RCC_PLL_NONE;                    //不适用锁相环
    HAL_RCC_OscConfig(&osc_init_struct);
    //外设时钟配置
    periphclk_init_struct.PeriphClockSelection = RCC_PERIPHCLK_RTC; //选择外设时钟为RTC时钟
    periphclk_init_struct.RTCClockSelection = RCC_RTCCLKSOURCE_LSE; //选择RTC时钟来源为低速外部时钟
    HAL_RCCEx_GetPeriphCLKConfig(&periphclk_init_struct);
}

//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx)
{
    uint32_t data = 0;

    data = HAL_RTCEx_BKUPRead(&rtc_handle, bkrx);
    return (uint16_t)data;
}

//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data)
{
    HAL_RTCEx_BKUPWrite(&rtc_handle, bkrx, data);
}

//获取RTC时间
void rtc_get_time(void)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //获取时间日期
    HAL_RTC_GetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);
    HAL_RTC_GetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);
    //打印时间日期
    printf("rtc time: %d-%02d-%02d %02d:%02d:%02d\r\n", rtc_date.Year + 2000, rtc_date.Month, rtc_date.Date,
        rtc_time.Hours,rtc_time.Minutes, rtc_time.Seconds);
}

//设置RTC时间
void rtc_set_time(struct tm time_data)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //设置RTC时间日期
    rtc_time.Hours = time_data.tm_hour;
    rtc_time.Minutes = time_data.tm_min;
    rtc_time.Seconds = time_data.tm_sec;
    rtc_date.Year = time_data.tm_year - 2000;
    rtc_date.Month = time_data.tm_mon;
    rtc_date.Date = time_data.tm_mday;

    //设置RTC时间日期
    HAL_RTC_SetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);
    HAL_RTC_SetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);

    //等待RTC写入完成
    while(!__HAL_RTC_ALARM_GET_FLAG(&rtc_handle, RTC_FLAG_RTOFF));
}

rtc.h

c 复制代码
#ifndef __RTC_H__
#define __RTC_H__

#include "sys.h"
#include "time.h"

//RTC初始化
void rtc_init(void);
//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx);
//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data);
//获取RTC时间
void rtc_get_time(void);
//设置RTC时间
void rtc_set_time(struct tm time_data);

#endif

小实验2：RTC闹钟实验

完整代码

main.c

c 复制代码
#include "sys.h"
#include "uart1.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "rtc.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    //LED初始化
    led_init();
    //串口1初始化
    uart1_init(115200);
    //RTC初始化
    rtc_init();

    printf("打印测试：hello world\r\n");

    if(rtc_read_bkr(1) != 0xA5A5){
        rtc_write_bkr(1, 0xA5A5);
        printf("读BKP的值为：%X\r\n",rtc_read_bkr(1));

        //定义时间日期结构体
        struct tm time_data,alarm_data;
        time_data.tm_year = 2025;
        time_data.tm_mon = 12;
        time_data.tm_mday = 7;
        time_data.tm_hour = 12;
        time_data.tm_min = 5;
        time_data.tm_sec = 30;
        //写入时间日期
        rtc_set_time(time_data);

        //设置闹钟
        alarm_data.tm_hour = 12;
        alarm_data.tm_min = 5;
        alarm_data.tm_sec = 40;
        //写入闹钟时间
        rtc_set_alarm(alarm_data);
    }

    while(1)
    {
        rtc_get_time();
        delay_ms(1000);
    }
}

rtc.c

c 复制代码
#include "rtc.h"
#include "stdio.h"

RTC_HandleTypeDef rtc_handle = {0};
//RTC初始化
void rtc_init(void)
{
    //使能PWR时钟
    __HAL_RCC_PWR_CLK_ENABLE();
    //使能BKP时钟
    __HAL_RCC_BKP_CLK_ENABLE();
    //使能BKP访问
    HAL_PWR_EnableBkUpAccess();

    //参数配置
    rtc_handle.Instance = RTC;                          //选择RTC
    rtc_handle.Init.AsynchPrediv = 32767;               //分频系数
    rtc_handle.Init.OutPut = RTC_OUTPUTSOURCE_NONE;     //不用侵入检测
    //初始化
    HAL_RTC_Init(&rtc_handle);
}

//硬件配置
void HAL_RTC_MspInit(RTC_HandleTypeDef *hrtc)
{
    //RTC时钟使能
    __HAL_RCC_RTC_ENABLE();

    RCC_OscInitTypeDef osc_init_struct = {0};
    RCC_PeriphCLKInitTypeDef periphclk_init_struct = {0};

    //振荡器配置
    osc_init_struct.OscillatorType = RCC_OSCILLATORTYPE_LSE;        //选择低速外部时钟振荡器
    osc_init_struct.LSEState = RCC_LSE_ON;                          //打开低速外部时钟
    osc_init_struct.PLL.PLLState = RCC_PLL_NONE;                    //不适用锁相环
    HAL_RCC_OscConfig(&osc_init_struct);
    //外设时钟配置
    periphclk_init_struct.PeriphClockSelection = RCC_PERIPHCLK_RTC; //选择外设时钟为RTC时钟
    periphclk_init_struct.RTCClockSelection = RCC_RTCCLKSOURCE_LSE; //选择RTC时钟来源为低速外部时钟
    HAL_RCCEx_GetPeriphCLKConfig(&periphclk_init_struct);

    //设置中断优先级
    HAL_NVIC_SetPriority(RTC_Alarm_IRQn, 2 ,2);
    //使能中断
    HAL_NVIC_EnableIRQ(RTC_Alarm_IRQn);
}

//中断服务函数
void RTC_Alarm_IRQHandler(void)
{
    //公共处理函数
    HAL_RTC_AlarmIRQHandler(&rtc_handle);
}

//中断回调函数
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
    printf("ring ring ring ...\r\n");
}

//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx)
{
    uint32_t data = 0;

    data = HAL_RTCEx_BKUPRead(&rtc_handle, bkrx);
    return (uint16_t)data;
}

//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data)
{
    HAL_RTCEx_BKUPWrite(&rtc_handle, bkrx, data);
}

//获取RTC时间
void rtc_get_time(void)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //获取时间日期
    HAL_RTC_GetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);
    HAL_RTC_GetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);
    //打印时间日期
    printf("rtc time: %d-%02d-%02d %02d:%02d:%02d\r\n", rtc_date.Year + 2000, rtc_date.Month, rtc_date.Date,
        rtc_time.Hours,rtc_time.Minutes, rtc_time.Seconds);
}

//设置RTC时间
void rtc_set_time(struct tm time_data)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //设置RTC时间日期
    rtc_time.Hours = time_data.tm_hour;
    rtc_time.Minutes = time_data.tm_min;
    rtc_time.Seconds = time_data.tm_sec;
    rtc_date.Year = time_data.tm_year - 2000;
    rtc_date.Month = time_data.tm_mon;
    rtc_date.Date = time_data.tm_mday;

    //设置RTC时间日期
    HAL_RTC_SetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);
    HAL_RTC_SetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);

    //等待RTC写入完成
    while(!__HAL_RTC_ALARM_GET_FLAG(&rtc_handle, RTC_FLAG_RTOFF));
}

//设置闹钟
void rtc_set_alarm(struct tm alarm_data)
{
    RTC_AlarmTypeDef alarm = {0};

    alarm.Alarm = RTC_ALARM_A;
    alarm.AlarmTime.Hours = alarm_data.tm_hour;
    alarm.AlarmTime.Minutes = alarm_data.tm_min;
    alarm.AlarmTime.Seconds = alarm_data.tm_sec;
    HAL_RTC_SetAlarm_IT(&rtc_handle, &alarm, RTC_FORMAT_BIN);
}

rtc.h

c 复制代码
#ifndef __RTC_H__
#define __RTC_H__

#include "sys.h"
#include "time.h"

//RTC初始化
void rtc_init(void);
//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx);
//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data);
//获取RTC时间
void rtc_get_time(void);
//设置RTC时间
void rtc_set_time(struct tm time_data);
//设置闹钟
void rtc_set_alarm(struct tm alarm_data);

#endif

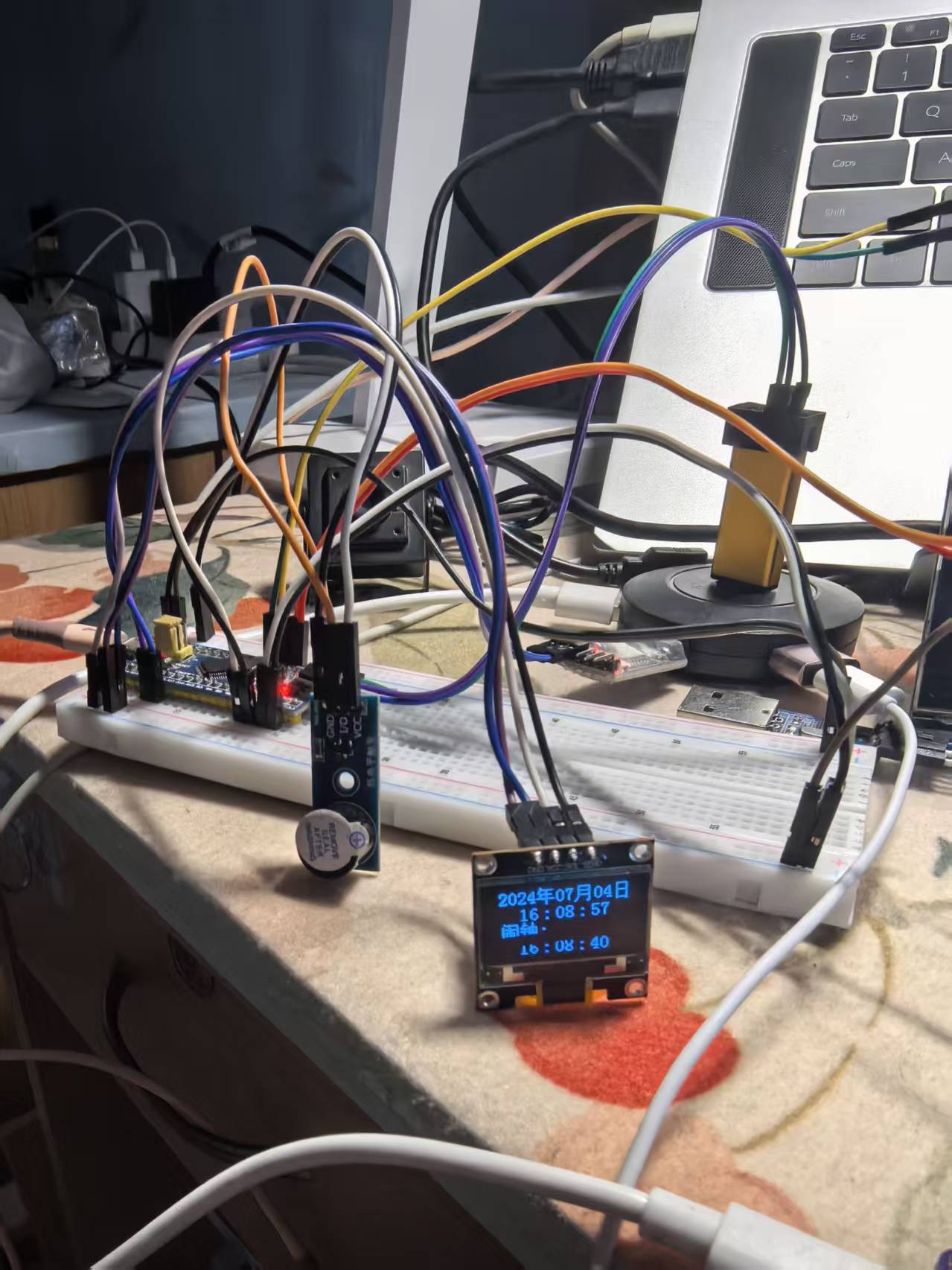

综合项目：实时时钟

项目需求

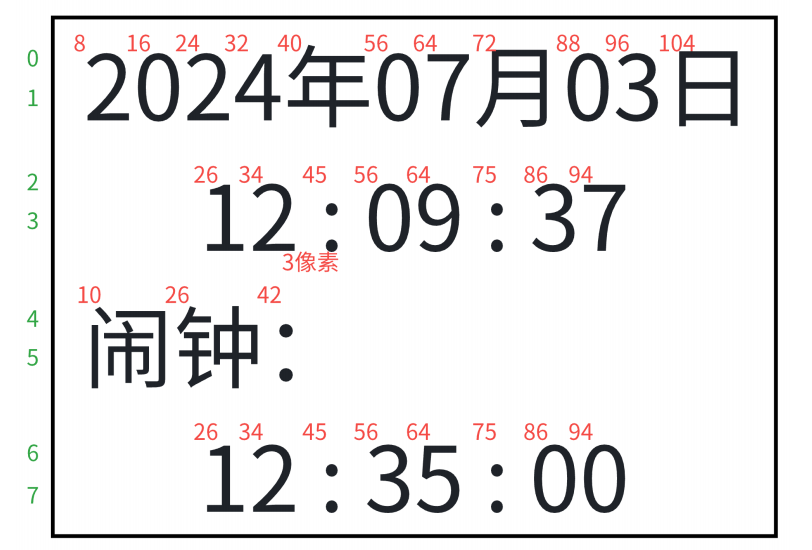

  1. OLED屏幕显示当前时间、日期、闹钟等信息；
  2. 正常模式下，按下 KEY1 ，进入时间设置模式，此时按下 KEY2 则可以循环跳转修改秒、分、时、日、月、年；
  3. 时间设置模式下，KEY3 增加数值，KEY4 减小数值，再次按下 KEY1 则退出时间设置模式，并保存修改后的时间；
  4. 正常模式下，按下 KEY2，进入闹钟设置模式，此时按下 KEY2 则可以循环跳转修改秒、分、时；
  5. 闹钟设置模式下，KEY3 增加数值，KEY4 减小数值，再次按下 KEY1 则退出闹钟设置模式，并保存修改后的闹钟；
  6. 到达闹钟时间后，蜂鸣器响起。按下 KEY3 或 KEY4 停止蜂鸣器。

硬件清单

  • OLED 屏幕
  • 蜂鸣器
  • 按键（2个）
  • 杜邦线
  • STM32
  • ST-Link
  • USB转TTL

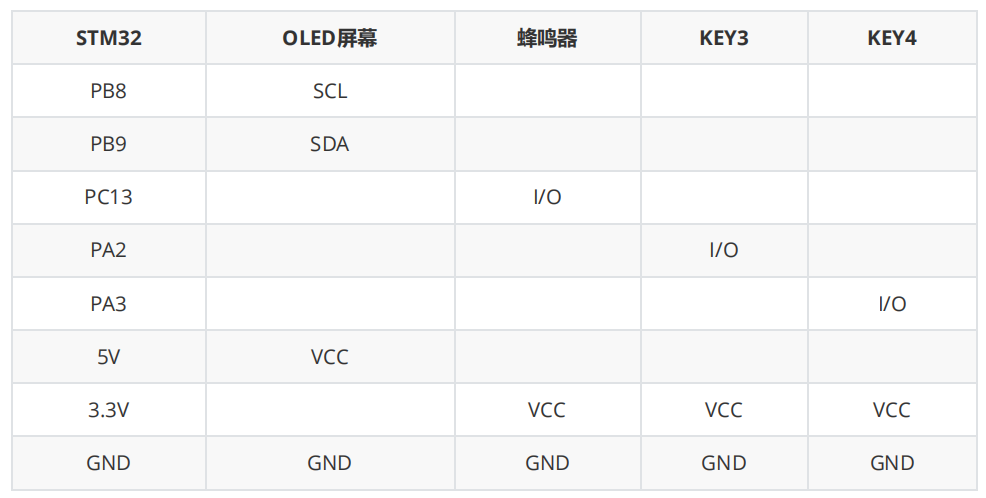

硬件接线

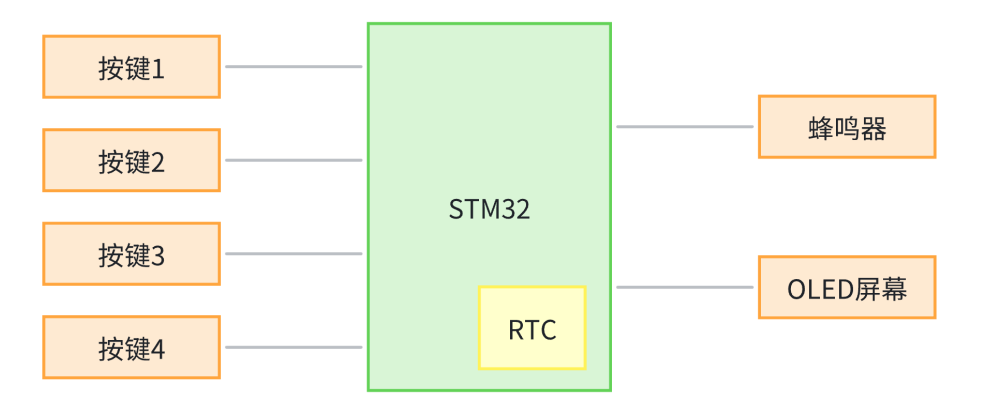

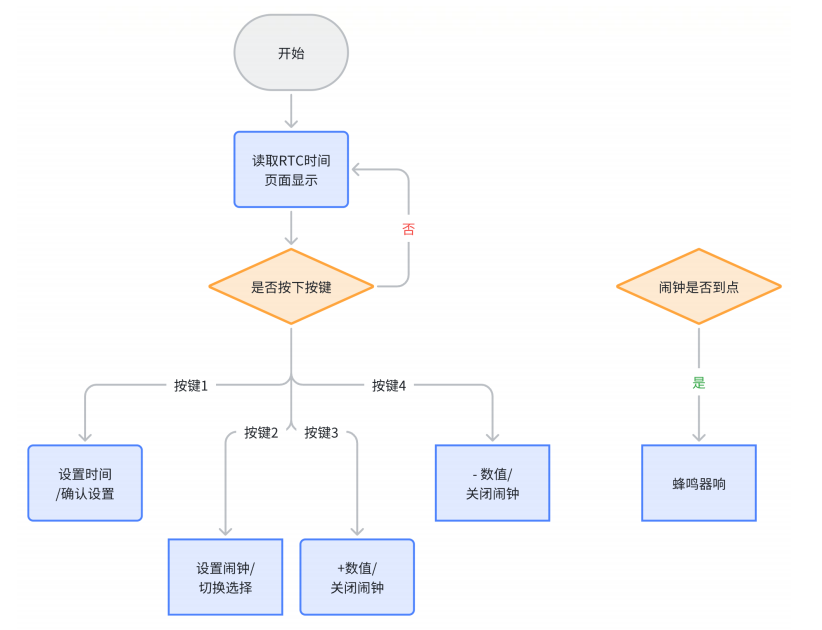

项目框图

**

完整代码

main.c

复制代码
#include "sys.h"
#include "uart1.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "beep.h"
#include "key.h"
#include "oled.h"
#include "rtc.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    //LED初始化
    //led_init();
    //串口1初始化
    uart1_init(115200);
    //蜂鸣器初始化
    beep_init();
    //按键初始化
    key_init();
    //OLED初始化
    oled_init();
    //RTC初始化
    rtc_init();

    //串口打印测试
    printf("打印测试：hello world\r\n");

    //定义时间日期数据，闹钟数据
    uint8_t time_data[6] = {24, 7, 4, 16, 8, 30};
    uint8_t alarm_data[3] = {16, 8, 40};
    uint8_t set_time_shift = TIME_SECOND;
    uint8_t set_alarm_shift = ALARM_SECOND;
    uint8_t set_time_flag = 0, set_alarm_flag = 0;

    //初始化OLED屏幕
    oled_show_init();

    //如果RTC读取BKR无内容则设置时间日期闹钟
    if(rtc_read_bkr(1) != 0xA5A5)
    {
        rtc_write_bkr(1, 0xA5A5);

        rtc_set_time(time_data);
        rtc_set_alarm(alarm_data);
    }

    while(1)
    {
        //获取时间和闹钟
        rtc_get_time(time_data);
        rtc_get_alarm(alarm_data);
        //并在OLED屏幕显示
        oled_show_time_alarm(time_data, alarm_data);

        switch(key_scan()){
            case KEY_SET:
                //进入时间设置模式
                set_time_flag = 1;
                while(set_time_flag){
                    //闪动要修改的坑位
                    oled_show_element(time_data[set_time_shift], OFF, set_time_shift);
                    delay_ms(100);
                    oled_show_element(time_data[set_time_shift], ON, set_time_shift);
                    delay_ms(100);
                    switch(key_scan()){
                        case KEY_SET:
                            //退出时间设置模式
                            set_time_flag = 0;
                            //闪烁数字重新定位到秒
                            set_time_shift = TIME_SECOND;
                            //保存修改后的时间
                            rtc_set_time(time_data);
                            break;
                        case KEY_SHIFT:
                            //跳转到下一个需要修改的元素（秒 分 时 日 月 年）
                            if(set_time_shift-- <= TIME_YEAR){
                                set_time_shift = TIME_SECOND;
                            }
                            break;
                        case KEY_UP:
                            //增加数值
                            //限制分钟和秒数值
                            if(set_time_shift == TIME_SECOND || set_time_shift == TIME_MINUTE){
                                if(time_data[set_time_shift] < 59){
                                    time_data[set_time_shift]++;
                                }
                            }
                            //限制小时数值
                            if(set_time_shift == TIME_HOUR){
                                if(time_data[set_time_shift] < 23){
                                    time_data[set_time_shift]++;
                                }
                            }
                            //限制日数值
                            if(set_time_shift == TIME_DAY){
                                if(time_data[set_time_shift] < 31){
                                    time_data[set_time_shift]++;
                                }
                            }
                            //限制月数值
                            if(set_time_shift == TIME_DAY){
                                if(time_data[set_time_shift] < 12){
                                    time_data[set_time_shift]++;
                                }
                            }
                            //限制年数值
                            if(set_time_shift == TIME_DAY){
                                if(time_data[set_time_shift] < 99){
                                    time_data[set_time_shift]++;
                                }
                            }
                            break;
                        case KEY_DOWN:
                            //减少数值
                            //限制减小的最小值
                            if(time_data[set_time_shift] > 0){
                                    time_data[set_time_shift]--;
                            }
                            break;
                        default:
                            break;
                    }
                }
                break;
            case KEY_SHIFT:
                //进入闹钟设置模式
               set_alarm_flag = 1;
               while(set_alarm_flag){
                    //闪动要修改的坑位
                    oled_show_element(alarm_data[set_alarm_shift - ALARM_HOUR], OFF, set_alarm_shift);
                    delay_ms(100);
                    oled_show_element(alarm_data[set_alarm_shift - ALARM_HOUR], ON, set_alarm_shift);
                    delay_ms(100);
                    switch(key_scan()){
                        case KEY_SET:
                            //退出闹钟设置模式
                            set_alarm_flag = 0;
                            //闪烁数字重新定位到秒
                            set_alarm_shift = ALARM_SECOND;
                            //保存修改后的闹钟
                            rtc_set_alarm(alarm_data);
                            break;
                        case KEY_SHIFT:
                            ////跳转到下一个需要修改的元素（秒 分 时 日 月 年）
                            if(set_alarm_shift-- <= ALARM_HOUR){
                                set_alarm_shift = ALARM_SECOND;
                            }
                            break;
                        case KEY_UP:
                            //增加数值
                            //限制分钟和秒数值
                            if(set_alarm_shift == ALARM_SECOND || set_alarm_shift == ALARM_MINUTE){
                                if(alarm_data[set_alarm_shift - ALARM_HOUR] < 59){
                                    alarm_data[set_alarm_shift - ALARM_HOUR]++;
                                }
                            }
                            //限制小时数值
                            if(set_alarm_shift == ALARM_HOUR){
                                if(alarm_data[set_alarm_shift - ALARM_HOUR] < 23){
                                    alarm_data[set_alarm_shift - ALARM_HOUR]++;
                                }
                            }
                            break;
                        case KEY_DOWN:
                            //减少数值
                            //限制减小的最小值
                            if(alarm_data[set_alarm_shift - ALARM_HOUR] > 0){
                                    alarm_data[set_alarm_shift - ALARM_HOUR]--;
                            }
                            break;
                        default:
                            break;
                    }
               }
                break;
            case KEY_UP:
            case KEY_DOWN:
                //停止蜂鸣器
                beep_off();
                break;
            default:
                break;
        }

//        delay_ms(1000);
    }
}

rtc.c

复制代码
#include "rtc.h"
#include "stdio.h"
#include "beep.h"

RTC_HandleTypeDef rtc_handle = {0};
//RTC初始化
void rtc_init(void)
{
    //使能PWR时钟
    __HAL_RCC_PWR_CLK_ENABLE();
    //使能BKP时钟
    __HAL_RCC_BKP_CLK_ENABLE();
    //使能BKP访问
    HAL_PWR_EnableBkUpAccess();

    //参数配置
    rtc_handle.Instance = RTC;                          //选择RTC
    rtc_handle.Init.AsynchPrediv = 32767;               //分频系数
    rtc_handle.Init.OutPut = RTC_OUTPUTSOURCE_NONE;     //不用侵入检测
    //初始化
    HAL_RTC_Init(&rtc_handle);
}

//硬件配置
void HAL_RTC_MspInit(RTC_HandleTypeDef *hrtc)
{
    //RTC时钟使能
    __HAL_RCC_RTC_ENABLE();

    RCC_OscInitTypeDef osc_init_struct = {0};
    RCC_PeriphCLKInitTypeDef periphclk_init_struct = {0};

    //振荡器配置
    osc_init_struct.OscillatorType = RCC_OSCILLATORTYPE_LSE;        //选择低速外部时钟振荡器
    osc_init_struct.LSEState = RCC_LSE_ON;                          //打开低速外部时钟
    osc_init_struct.PLL.PLLState = RCC_PLL_NONE;                    //不适用锁相环
    HAL_RCC_OscConfig(&osc_init_struct);
    //外设时钟配置
    periphclk_init_struct.PeriphClockSelection = RCC_PERIPHCLK_RTC; //选择外设时钟为RTC时钟
    periphclk_init_struct.RTCClockSelection = RCC_RTCCLKSOURCE_LSE; //选择RTC时钟来源为低速外部时钟
    HAL_RCCEx_PeriphCLKConfig(&periphclk_init_struct);

    //设置中断优先级
    HAL_NVIC_SetPriority(RTC_Alarm_IRQn, 2 ,2);
    //使能中断
    HAL_NVIC_EnableIRQ(RTC_Alarm_IRQn);
}

//中断服务函数
void RTC_Alarm_IRQHandler(void)
{
    //公共处理函数
    HAL_RTC_AlarmIRQHandler(&rtc_handle);
}

//中断回调函数
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
    beep_on();
}

//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx)
{
    uint32_t data = 0;

    data = HAL_RTCEx_BKUPRead(&rtc_handle, bkrx);
    return (uint16_t)data;
}

//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data)
{
    HAL_RTCEx_BKUPWrite(&rtc_handle, bkrx, data);
}

//获取RTC时间
void rtc_get_time(uint8_t *time_data)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //获取时间日期
    HAL_RTC_GetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);
    HAL_RTC_GetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);
    //时间日期存入数组
    time_data[0] = rtc_date.Year;
    time_data[1] = rtc_date.Month;
    time_data[2] = rtc_date.Date;
    time_data[3] = rtc_time.Hours;
    time_data[4] = rtc_time.Minutes;
    time_data[5] = rtc_time.Seconds;

    //打印时间日期
//    printf("rtc time: %d-%02d-%02d %02d:%02d:%02d\r\n", rtc_date.Year + 2000, rtc_date.Month, rtc_date.Date,
//        rtc_time.Hours,rtc_time.Minutes, rtc_time.Seconds);
}

//设置RTC时间
void rtc_set_time(uint8_t *time_data)
{
    //RTC时间日期结构体
    RTC_TimeTypeDef rtc_time = {0};
    RTC_DateTypeDef rtc_date = {0};

    //设置RTC时间日期
    rtc_time.Hours = time_data[3];
    rtc_time.Minutes = time_data[4];
    rtc_time.Seconds = time_data[5];
    //设置RTC时间日期
    HAL_RTC_SetTime(&rtc_handle, &rtc_time, RTC_FORMAT_BIN);

    rtc_date.Year = time_data[0];
    rtc_date.Month = time_data[1];
    rtc_date.Date = time_data[2];
    //设置RTC时间日期
    HAL_RTC_SetDate(&rtc_handle, &rtc_date, RTC_FORMAT_BIN);

    //等待RTC写入完成
    while(!__HAL_RTC_ALARM_GET_FLAG(&rtc_handle, RTC_FLAG_RTOFF));
}

//获取闹钟时间
void rtc_get_alarm(uint8_t *alarm_data)
{
    RTC_AlarmTypeDef alarm = {0};

    HAL_RTC_GetAlarm(&rtc_handle,&alarm, RTC_ALARM_A, RTC_FORMAT_BIN);
    alarm_data[0] = alarm.AlarmTime.Hours;
    alarm_data[1] = alarm.AlarmTime.Minutes;
    alarm_data[2] = alarm.AlarmTime.Seconds;
}

//设置闹钟
void rtc_set_alarm(uint8_t *alarm_data)
{
    RTC_AlarmTypeDef alarm = {0};

    alarm.Alarm = RTC_ALARM_A;
    alarm.AlarmTime.Hours = alarm_data[0];
    alarm.AlarmTime.Minutes = alarm_data[1];
    alarm.AlarmTime.Seconds = alarm_data[2];
    HAL_RTC_SetAlarm_IT(&rtc_handle, &alarm, RTC_FORMAT_BIN);
}

rtc.h

复制代码
#ifndef __RTC_H__
#define __RTC_H__

#include "sys.h"
#include "time.h"

//RTC初始化
void rtc_init(void);
//读BKR
uint16_t rtc_read_bkr(uint8_t bkrx);
//写BKR
void rtc_write_bkr(uint8_t bkrx, uint16_t data);
//获取RTC时间
void rtc_get_time(uint8_t *time_data);
//设置RTC时间
void rtc_set_time(uint8_t *time_data);
//获取闹钟时间
void rtc_get_alarm(uint8_t *alarm_data);
//设置闹钟
void rtc_set_alarm(uint8_t *alarm_data);

#endif

oled.c

复制代码
#include "oled.h"
#include "delay.h"
#include "font.h"

//OLED相关GPIO初始化
void oled_gpio_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;

    //使能SCL和SDA引脚时钟
    OLED_I2C_SCL_CLK();
    OLED_I2C_SDA_CLK();

    //GPIO初始化配置
    gpio_initstruct.Pin = OLED_I2C_SCL_PIN;         //SCL对应引脚
    gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;     //推挽输出
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;   //高速
    gpio_initstruct.Pull = GPIO_PULLUP;             //上拉
    HAL_GPIO_Init(OLED_I2C_SCL_PORT, &gpio_initstruct);

    gpio_initstruct.Pin = OLED_I2C_SDA_PIN;         //SDA对应引脚
    HAL_GPIO_Init(OLED_I2C_SDA_PORT, &gpio_initstruct);
}
//I2C起始信号
void oled_i2c_start(void)
{
    OLED_SCL_SET();
    OLED_SDA_SET();
    OLED_SDA_RESET();
    OLED_SCL_RESET();
}
//I2C停止信号
void oled_i2c_stop(void)
{
    OLED_SCL_SET();
    OLED_SDA_RESET();
    OLED_SDA_SET();
}
//I2C应答信号
void oled_i2c_ack(void)
{
    OLED_SCL_SET();
    OLED_SCL_RESET();
}
//I2C写字节
void oled_i2c_write_byte(uint8_t data)
{
    uint8_t i, tmp;
    tmp = data;
    //往SDA总线上循环写数据位，高位先行
    for(i = 0; i <8 ;i++){
        //取出最高位
        if((tmp & 0x80) == 0x80){
            OLED_SDA_SET();
        }else{
            OLED_SDA_RESET();
        }
        //逻辑左移一位，去除次高位
        tmp = tmp << 1;
        OLED_SCL_SET();
        OLED_SCL_RESET();
    }
}
//OLED写命令
void oled_write_cmd(uint8_t cmd)
{
    oled_i2c_start();
    oled_i2c_write_byte(0x78);
    oled_i2c_ack();
    oled_i2c_write_byte(0x00);
    oled_i2c_ack();
    oled_i2c_write_byte(cmd);
    oled_i2c_ack();
    oled_i2c_stop();
}
//OLED写数据
void oled_write_data(uint8_t data)
{
    oled_i2c_start();
    oled_i2c_write_byte(0x78);
    oled_i2c_ack();
    oled_i2c_write_byte(0x40);
    oled_i2c_ack();
    oled_i2c_write_byte(data);
    oled_i2c_ack();
    oled_i2c_stop();
}
//OLED初始化
void oled_init(void)
{
    oled_gpio_init();

    delay_ms(100);

    oled_write_cmd(0xAE);    //设置显示开启/关闭，0xAE关闭，0xAF开启

    oled_write_cmd(0xD5);    //设置显示时钟分频比/振荡器频率
    oled_write_cmd(0x80);    //0x00~0xFF

    oled_write_cmd(0xA8);    //设置多路复用率
    oled_write_cmd(0x3F);    //0x0E~0x3F

    oled_write_cmd(0xD3);    //设置显示偏移
    oled_write_cmd(0x00);    //0x00~0x7F

    oled_write_cmd(0x40);    //设置显示开始行，0x40~0x7F

    oled_write_cmd(0xA1);    //设置左右方向，0xA1正常，0xA0左右反置

    oled_write_cmd(0xC8);    //设置上下方向，0xC8正常，0xC0上下反置

    oled_write_cmd(0xDA);    //设置COM引脚硬件配置
    oled_write_cmd(0x12);

    oled_write_cmd(0x81);    //设置对比度
    oled_write_cmd(0xCF);    //0x00~0xFF

    oled_write_cmd(0xD9);    //设置预充电周期
    oled_write_cmd(0xF1);

    oled_write_cmd(0xDB);    //设置VCOMH取消选择级别
    oled_write_cmd(0x30);

    oled_write_cmd(0xA4);    //设置整个显示打开/关闭

    oled_write_cmd(0xA6);    //设置正常/反色显示，0xA6正常，0xA7反色

    oled_write_cmd(0x8D);    //设置充电泵
    oled_write_cmd(0x14);

    oled_write_cmd(0xAF);    //开启显示

    oled_fill(0x00);         //清空屏幕
}

//设置坐标
void oled_set_cursor(uint8_t x, uint8_t y)
{
    //指定待写入页
    oled_write_cmd(0xB0 + y);
    //指定待写入列
    oled_write_cmd((x & 0x0F) | 0x00);
    oled_write_cmd((x & 0xF0) >> 4 | 0x10);
}
//循环填充
void oled_fill(uint8_t data)
{
    uint8_t i,j;

    for(i = 0;i < 8;i++){
        oled_set_cursor(0, i);      //指定一次页，写一次列自动往后偏移
        for(j = 0;j < 128;j++){
            oled_write_data(data);
        }
    }
}
//OLED显示一个字符
void oled_show_char(uint8_t x, uint8_t y, uint8_t num, uint8_t size)
{
    uint8_t i,j, page;
    //ASCII码相对第一个空格字符偏移
    num = num - ' ';
    //确定字符所占页数
    page = size / 8;
    if(size % 8){
        page++;
    }
    //循环刷新屏幕
    for(j = 0;j < page;j++){
        //设定字符坐标
        oled_set_cursor(x, y + j);
        //分行写数据
        for(i = size/2 * j;i < size/2 * (j+1);i++){
            if(size == 12){
                oled_write_data(ascii_6X12[num][i]);
            }else if(size == 16){
                oled_write_data(ascii_8X16[num][i]);
            }else if(size == 24){
                oled_write_data(ascii_12X24[num][i]);
            }
        }
    }
}
//OLED显示字符串
void oled_show_string(uint8_t x, uint8_t y, char *p, uint8_t size)
{
    while(*p != '\0'){
        oled_show_char(x, y, *p, size);
        x += size/2;
        p++;
    }
}
//OLED显示汉字
//void oled_show_chinese(uint8_t x, uint8_t y, uint8_t N, uint8_t size)
//{
//    uint8_t i,j, page;
//
//    //确定汉字所占页数
//    page = size / 8;
//    if(size % 8){
//        page++;
//    }
//    //循环刷新屏幕
//    for(j = 0;j < page;j++){
//        //设定字符坐标
//        oled_set_cursor(x, y + j);
//        //分行写数据
//        for(i = size * j;i < size * (j+1);i++){
//            if(size == 16){
//                oled_write_data(chinese_16x16[N][i]);
//            }else if(size == 24){
//                oled_write_data(chinese_24x24[N][i]);
//            }
//        }
//    }
//}
//OLED显示汉字
void oled_show_chinese(uint8_t x, uint8_t y, uint8_t N)
{
    uint16_t i,j;
    for(j = 0;j < 2;j++){
        oled_set_cursor(x, y + j);
        for(i = 16 * j;i < 16 * (j + 1);i++){
            oled_write_data(chinese_time[N][i]);
        }
    }
}

//OLED显示初始化
void oled_show_init(void)
{
    oled_fill(0x00);
    oled_show_string(8, 0, "2000", 16);             //2024
    oled_show_chinese(40, 0, 0);                    //年
    oled_show_string(56, 0, "00", 16);              //07
    oled_show_chinese(72, 0, 1);                    //月
    oled_show_string(88, 0, "00", 16);              //03
    oled_show_chinese(104, 0, 2);                   //日

    oled_show_string(26, 2, "00", 16);              //12
    oled_show_char(45, 2, ':', 16);                 //:
    oled_show_string(56, 2, "00", 16);              //35
    oled_show_char(75, 2, ':', 16);                 //:
    oled_show_string(86, 2, "00", 16);              //20

    oled_show_chinese(10, 4, 3);                    //闹
    oled_show_chinese(26, 4, 4);                    //钟
    oled_show_char(42, 4, ':', 16);                 //:

    oled_show_string(26, 6, "00", 16);              //12
    oled_show_char(45, 6, ':', 16);                 //:
    oled_show_string(56, 6, "00", 16);              //35
    oled_show_char(75, 6, ':', 16);                 //:
    oled_show_string(86, 6, "00", 16);              //20
}

//指定位置清空函数
void oled_clear_2char(uint8_t x, uint8_t y)
{
    uint8_t i = 0;
    //清空上半部分
    oled_set_cursor(x, y);
    for(i = 0; i < 16; i++){
        oled_write_data(0x00);
    }
    //清空下半部分
    oled_set_cursor(x, y + 1);
    for(i = 0; i < 16; i++){
        oled_write_data(0x00);
    }
}

//填充年
void oled_show_year(uint8_t num, uint8_t display_flag)
{
    if(display_flag){
        //显示年份的坑位
        oled_show_char(24, 0, num/10 + '0', 16);
        oled_show_char(32, 0, num%10 + '0', 16);
    }else{
        //不显示年份的坑位
        oled_clear_2char(24, 0);
    }
}

//月
void oled_show_month(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(56, 0, num/10 + '0', 16);
        oled_show_char(64, 0, num%10 + '0', 16);
    }
    else
        oled_clear_2char(56, 0);
}

//日
void oled_show_day(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(88, 0, num/10 + '0', 16);
        oled_show_char(96, 0, num%10 + '0', 16);
    }
    else
        oled_clear_2char(88, 0);
}

//时
void oled_show_hour(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(26, 2, num/10 + '0', 16);
        oled_show_char(34, 2, num%10 + '0', 16);
    }
    else
        oled_clear_2char(26, 2);
}

//分
void oled_show_minute(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(56, 2, num/10 + '0', 16);
        oled_show_char(64, 2, num%10 + '0', 16);
    }
    else
        oled_clear_2char(56, 2);
}

//秒
void oled_show_second(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(86, 2, num/10 + '0', 16);
        oled_show_char(94, 2, num%10 + '0', 16);
    }
    else
        oled_clear_2char(86, 2);
}

//闹钟：时
void oled_show_alarm_hour(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(26, 6, num/10 + '0', 16);
        oled_show_char(34, 6, num%10 + '0', 16);
    }
    else
        oled_clear_2char(26, 6);
}

//闹钟：分
void oled_show_alarm_minute(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(56, 6, num/10 + '0', 16);
        oled_show_char(64, 6, num%10 + '0', 16);
    }
    else
        oled_clear_2char(56, 6);
}

//闹钟：秒
void oled_show_alarm_second(uint8_t num, uint8_t display_flag)
{
    if(display_flag)
    {
        oled_show_char(86, 6, num/10 + '0', 16);
        oled_show_char(94, 6, num%10 + '0', 16);
    }
    else
        oled_clear_2char(86, 6);
}

//OLED显示各个日期时间参数
void oled_show_element(uint8_t num, uint8_t display_flag, uint8_t element)
{
    switch(element)
    {
        case TIME_YEAR:
            oled_show_year(num, display_flag);
            break;
        case TIME_MONTH:
            oled_show_month(num, display_flag);
            break;
        case TIME_DAY:
            oled_show_day(num, display_flag);
            break;
        case TIME_HOUR:
            oled_show_hour(num, display_flag);
            break;
        case TIME_MINUTE:
            oled_show_minute(num, display_flag);
            break;
        case TIME_SECOND:
            oled_show_second(num, display_flag);
            break;
        case ALARM_HOUR:
            oled_show_alarm_hour(num, display_flag);
            break;
        case ALARM_MINUTE:
            oled_show_alarm_minute(num, display_flag);
            break;
        case ALARM_SECOND:
            oled_show_alarm_second(num, display_flag);
            break;
        default:
            break;
    }
}

//显示时间日期闹钟
void oled_show_time_alarm(uint8_t *time, uint8_t *alarm)
{
    oled_show_year(time[0], 1);
    oled_show_month(time[1], 1);
    oled_show_day(time[2], 1);
    oled_show_hour(time[3], 1);
    oled_show_minute(time[4], 1);
    oled_show_second(time[5], 1);
    oled_show_alarm_hour(alarm[0], 1);
    oled_show_alarm_minute(alarm[1], 1);
    oled_show_alarm_second(alarm[2], 1);
}

//OLED显示图片
void oled_show_image(uint8_t x, uint8_t y, uint8_t width, uint8_t height, uint8_t *bmp)
{
    uint8_t i, j;
    for(j = 0; j < height; j++)
    {
        oled_set_cursor(x, y + j);
        for(i = 0; i < width; i++)
            oled_write_data(bmp[width * j + i]);
    }
}

oled.h

复制代码
#ifndef __OLED_H__
#define __OLED_H__

#include "sys.h"

#define OLED_I2C_SCL_CLK()      __HAL_RCC_GPIOB_CLK_ENABLE()
#define OLED_I2C_SCL_PORT       GPIOB
#define OLED_I2C_SCL_PIN        GPIO_PIN_8

#define OLED_I2C_SDA_CLK()      __HAL_RCC_GPIOB_CLK_ENABLE()
#define OLED_I2C_SDA_PORT       GPIOB
#define OLED_I2C_SDA_PIN        GPIO_PIN_9

#define OLED_SCL_RESET()        HAL_GPIO_WritePin(OLED_I2C_SCL_PORT,OLED_I2C_SCL_PIN,GPIO_PIN_RESET)
#define OLED_SCL_SET()        HAL_GPIO_WritePin(OLED_I2C_SCL_PORT,OLED_I2C_SCL_PIN,GPIO_PIN_SET)

#define OLED_SDA_RESET()        HAL_GPIO_WritePin(OLED_I2C_SDA_PORT,OLED_I2C_SDA_PIN,GPIO_PIN_RESET)
#define OLED_SDA_SET()        HAL_GPIO_WritePin(OLED_I2C_SDA_PORT,OLED_I2C_SDA_PIN,GPIO_PIN_SET)

#define ON      1
#define OFF     0

enum elements
{
    TIME_YEAR = 0,
    TIME_MONTH,
    TIME_DAY,
    TIME_HOUR,
    TIME_MINUTE,
    TIME_SECOND,
    ALARM_HOUR,
    ALARM_MINUTE,
    ALARM_SECOND,
};

//OLED初始化
void oled_init(void);
//I2C写命令
void oled_write_cmd(uint8_t cmd);
//I2C写数据
void oled_write_data(uint8_t data);
//循环填充
void oled_fill(uint8_t data);
//设置坐标
void oled_set_cursor(uint8_t x, uint8_t y);
//OLED显示一个字符
void oled_show_char(uint8_t x, uint8_t y, uint8_t num, uint8_t size);
//OLED显示字符串
void oled_show_string(uint8_t x, uint8_t y, char *p, uint8_t size);
//OLED显示汉字
void oled_show_chinese(uint8_t x, uint8_t y, uint8_t N);
//OLED显示图片
void oled_show_image(uint8_t x, uint8_t y, uint8_t width, uint8_t height, uint8_t *bmp);
//OLED显示初始化
void oled_show_init(void);
//指定位置清空函数
void oled_clear_2char(uint8_t x, uint8_t y);
//OLED显示各个日期时间参数
void oled_show_element(uint8_t num, uint8_t display_flag, uint8_t element);
//显示时间日期闹钟
void oled_show_time_alarm(uint8_t *time, uint8_t *alarm);

#endif

key.c

复制代码
#include "key.h"
#include "delay.h"

//初始化GPIO
void key_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;

    //使能GPIOA时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    //调用GPIO初始化函数
    gpio_initstruct.Pin = GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3;  //KEY1，KEY2，KEY3，KEY4对应引脚
    gpio_initstruct.Mode = GPIO_MODE_INPUT;         //输入
    gpio_initstruct.Pull = GPIO_PULLUP;             //上拉
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;   //高速
    HAL_GPIO_Init(GPIOA, &gpio_initstruct);
}

//按键扫描函数
uint8_t key_scan(void)
{
    //检测按键1是否按下
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET){
        //消抖
        delay_ms(10);
        //再次判断按键是否按下
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET){
            //如果确实按下，那么等待按键松开
            while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET);
            //返回按键值
            return KEY_SET;
        }
    }

    //检测按键2是否按下
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET){
        //消抖
        delay_ms(10);
        //再次判断按键是否按下
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET){
            //如果确实按下，那么等待按键松开
            while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET);
            //返回按键值
            return KEY_SHIFT;
        }
    }

    //检测按键3是否按下
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2) == GPIO_PIN_RESET){
        //消抖
        delay_ms(10);
        //再次判断按键是否按下
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2) == GPIO_PIN_RESET){
            //如果确实按下，那么等待按键松开
            while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2) == GPIO_PIN_RESET);
            //返回按键值
            return KEY_UP;
        }
    }

    //检测按键4是否按下
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3) == GPIO_PIN_RESET){
        //消抖
        delay_ms(10);
        //再次判断按键是否按下
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3) == GPIO_PIN_RESET){
            //如果确实按下，那么等待按键松开
            while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3) == GPIO_PIN_RESET);
            //返回按键值
            return KEY_DOWN;
        }
    }

    //返回默认值
    return 0;
}

key.h

复制代码
#ifndef __KEY_H__
#define __KEY_H__

#include "sys.h"

enum key_num
{
    KEY_SET = 1,
    KEY_SHIFT,
    KEY_UP,
    KEY_DOWN
};

void key_init(void);
uint8_t key_scan(void);

#endif

项目实物图

相关推荐
国科安芯2 小时前
车规MCU在农业无人机电机驱动中的可靠性分析
单片机·嵌入式硬件·性能优化·无人机·安全威胁分析·安全性测试
TangDuoduo00052 小时前
【UART控制器HAL库常用接口】
单片机·嵌入式硬件
List<String> error_P2 小时前
STM32数据手册速查
stm32·单片机·嵌入式硬件
dlz08363 小时前
GPIO的通用初始化流程
单片机·嵌入式硬件
boneStudent4 小时前
Day18：系统滴答定时器 (SysTick)
stm32·单片机·嵌入式硬件
d111111111d4 小时前
再STM32F103C8T6中小端存储和大端存储有什么不同，STM32F103C8T6用的是那个，为什么要这么使用？
笔记·stm32·单片机·嵌入式硬件·学习
云山工作室4 小时前
基于物联网的体温心率监测系统设计(论文+源码)
stm32·单片机·嵌入式硬件·物联网·课程设计
猫猫的小茶馆4 小时前
【ARM】VSCode和IAR工程创建
c语言·开发语言·arm开发·ide·vscode·stm32·嵌入式硬件
zephyr_zeng4 小时前
CubeMX项目轻松导入Vscode+EIDE编译
c语言·ide·vscode·stm32·mcu·物联网·编辑器
热门推荐
01GitHub 镜像站点02【超详细教程】手把手教你从微软官网免费下载Windows 10官方原版ISO镜像（2025最新版）03UV安装并设置国内源04安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）05【AutoGLM部署】本地私有化部署AI手机Agent06React CVE-2025-55182漏洞排查与修复指南07Linux下V2Ray安装配置指南08BongoCat - 跨平台键盘猫动画工具09解决 WSL Ubuntu 中 /etc/resolv.conf 自动重置问题10在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）
