海蓝智能3D工厂介绍

UNITY3D 3D工厂项目介绍书

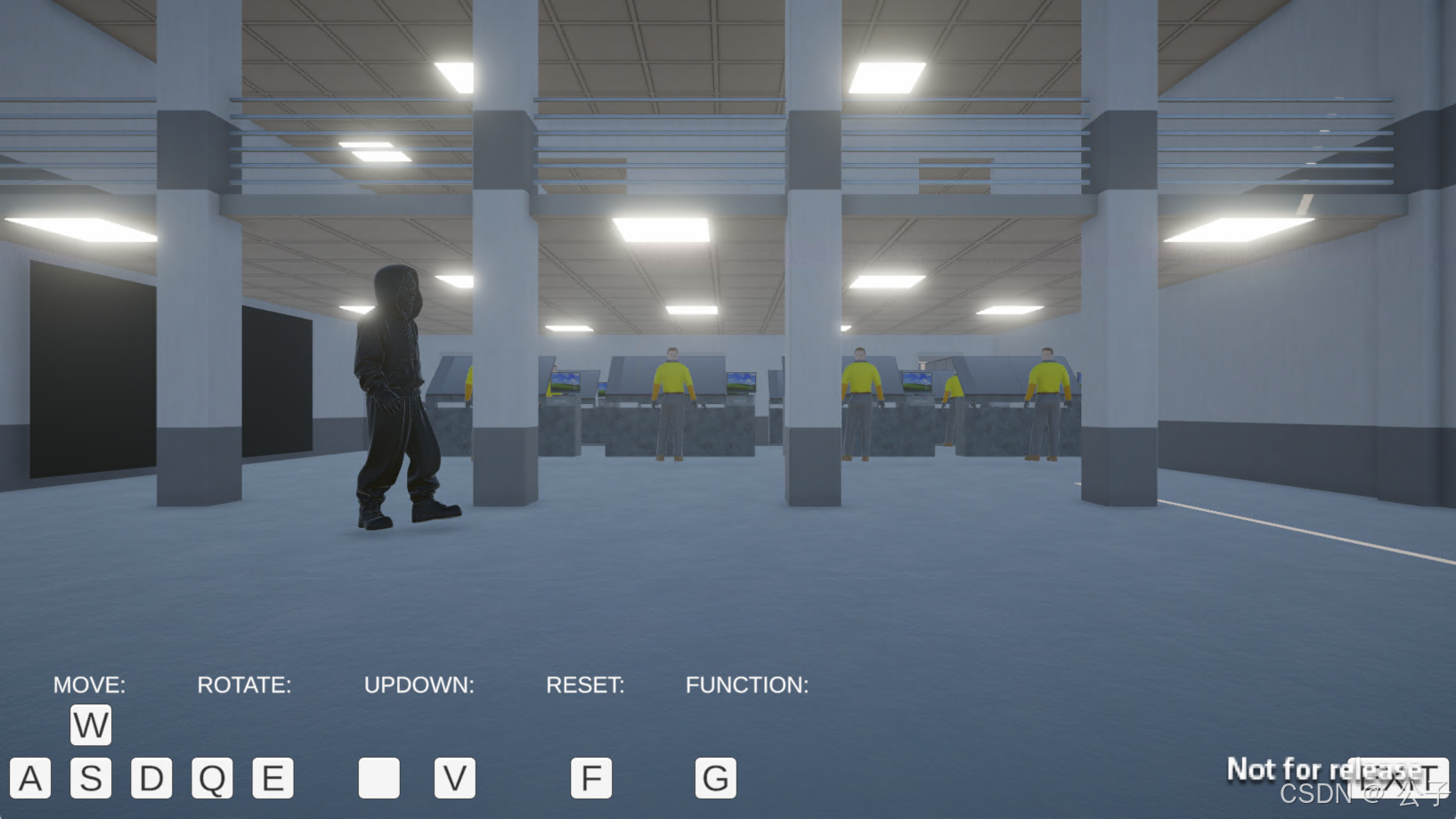

演示图

一、项目概述：数字孪生时代的工厂新形态

1.1 项目定位

本项目是基于UNITY3D引擎开发的高保真3D工厂数字孪生系统，旨在通过虚拟仿真技术复刻实体工厂的全要素、全流程，实现工厂运营的可视化监控、智能化调度、沉浸式培训及数字化优化。系统打破了传统工厂管理中"信息孤岛"和"经验驱动"的局限，为离散制造、流程制造等不同类型企业提供从设计规划到运维优化的全生命周期解决方案。

1.2 核心价值

• 降本增效：通过虚拟调试替代部分实体调试，减少设备停机时间30%以上；优化生产流程，降低物料损耗率15%-20%。

• 风险可控：模拟极端工况、设备故障等场景，提前识别安全隐患，降低生产事故发生率。

• 高效培训：构建沉浸式操作场景，新员工培训周期缩短50%，操作熟练度提升40%。

• 决策支撑：基于实时数据的可视化分析，为生产调度、设备维护、产能规划提供精准数据支持。

1.3 适用场景

本系统可广泛应用于汽车制造、电子元件生产、化工流程、仓储物流、新能源电池生产等领域，具体涵盖：工厂规划设计、生产线调试优化、设备运维管理、员工技能培训、生产过程监控、应急演练等核心场景。

二、技术架构：UNITY3D驱动的全栈解决方案

项目采用"前端可视化+后端数据支撑+中间件交互"的三层架构，基于UNITY3D引擎实现高保真渲染与交互，结合工业互联网技术实现虚拟与实体的实时联动。

2.1 核心开发环境

模块

核心技术/工具

应用说明

开发引擎

UNITY3D 2022.3 LTS

稳定版长期支持，保障项目兼容性与性能优化，支持多平台发布

编程语言

C#、ShaderLab

C#实现业务逻辑，ShaderLab优化材质渲染效果，提升画面真实度

3D建模工具

Blender、3ds Max、Substance Painter

高精度模型制作与纹理绘制，确保工厂设备、场景的细节还原

后端框架

Spring Boot、Node.js

处理数据存储、业务逻辑计算与设备通信协议解析

数据库

MySQL、Redis、InfluxDB

MySQL存储业务数据，Redis缓存实时数据，InfluxDB存储时序监控数据

通信协议

MQTT、OPC UA、WebSocket

实现实体设备与虚拟系统的实时数据交互，延迟控制在100ms以内

2.2 架构分层详解

2.2.1 前端可视化层（UNITY3D核心层）

作为项目的核心展示与交互载体，基于UNITY3D实现四大核心能力：

1. 高保真场景构建：通过PBR（基于物理的渲染）技术还原工厂环境光效、设备材质质感，支持动态天气、光影变化等自然效果，场景相似度达95%以上；采用LOD（细节层次）技术优化模型渲染，在保证画质的同时提升运行流畅度，支持1000+设备的同时展示。

2. 沉浸式交互体验：支持鼠标键盘、触控屏、VR设备（如Oculus Quest）等多终端交互；实现设备点击查看详情、场景漫游、视角切换、数据标注等功能，VR模式下可模拟设备操作手感，提升培训与调试的真实感。

3. 实时数据可视化：通过UNITY3D的UI系统与图表插件（如Easy Chart）实现生产数据、设备状态、能耗数据的实时展示，支持折线图、柱状图、仪表盘等多种可视化形式，数据更新频率最高可达10次/秒。

4. 场景逻辑驱动：通过C#脚本实现工厂生产流程的逻辑仿真，如物料运输、设备启停联动、工序流转等，支持自定义流程规则，满足不同工厂的业务需求。

2.2.2 中间件交互层

承担前端与后端的"桥梁"作用，核心实现三大功能：

• 协议转换：将实体设备的OPC UA、MQTT等工业协议数据转换为UNITY3D可识别的JSON格式，同时将前端的控制指令转换为设备可执行的协议指令。

• 数据过滤与缓存：对实时采集的海量数据进行过滤去重，剔除无效数据，通过Redis缓存关键数据，降低后端数据库压力，提升前端数据响应速度。

• 消息推送：基于WebSocket实现后端数据的主动推送，确保前端场景与实体工厂的状态同步，如设备故障报警、生产进度更新等信息可实时触达前端。

2.2.3 后端数据支撑层

为系统提供稳定、高效的数据服务，包括：

• 数据采集：通过工业网关接入PLC、传感器、SCADA系统等实体设备，实现设备运行参数、生产数据、能耗数据的全面采集。

• 数据存储：根据数据类型分别存储至MySQL（业务配置数据）、InfluxDB（时序监控数据）、MongoDB（日志与非结构化数据），确保数据存储的高效与安全。

• 业务逻辑计算：实现生产进度统计、设备故障率分析、能耗优化计算等核心业务逻辑，为前端提供决策支持数据。

• 权限管理：基于RBAC（角色基础访问控制）模型，实现不同用户角色（如管理员、操作员、培训师）的权限分配，保障系统数据安全。

三、核心功能模块：覆盖工厂全生命周期需求

系统围绕工厂"规划-运营-维护-优化"全流程设计核心功能模块，各模块既相互独立又深度联动，形成完整的数字孪生应用体系。

3.1 工厂数字孪生建模模块

作为系统的基础，实现实体工厂的1:1虚拟复刻，支持从空白场景到完整工厂的快速搭建与迭代更新。

3.1.1 模型导入与管理

支持Blender、3ds Max等主流建模工具导出的FBX、GLB等格式模型导入，自动优化模型拓扑结构与材质属性；提供模型库管理功能，内置常见工业设备（如机械臂、传送带、数控机床）模型，支持用户自定义模型上传与分类存储，后续可快速调用搭建新场景。

3.1.2 场景布局编辑

提供可视化场景编辑器，支持拖拽式调整设备位置、生产线布局，自动检测设备间的空间冲突；支持添加厂房结构、管线、标识牌等辅助元素，实现工厂场景的完整还原。

3.1.3 数字孪生关联

通过设备ID将虚拟模型与实体设备绑定，建立"虚拟-实体"一一对应的关联关系；支持配置设备属性（如型号、参数、负责人）、工序流程、物料信息等，使虚拟工厂不仅"形似"更"神似"。

3.2 生产过程可视化监控模块

实时同步实体工厂的生产状态，通过3D场景与数据面板的结合，实现生产过程的全面监控与透明化管理。

3.2.1 实时状态展示

虚拟设备根据实体设备数据实时反馈运行状态，如通过颜色变化标识设备"运行中"（绿色）、"待机"（黄色）、"故障"（红色）；支持展示生产进度、物料库存、能耗数据等核心指标，点击设备可查看详细参数（如转速、温度、压力）及运行日志。

3.2.2 生产流程追溯

记录生产全流程数据，支持按订单号、产品批次、时间范围等条件追溯生产过程，在3D场景中可视化还原该批次产品的生产路径、涉及设备、操作记录等信息，助力质量问题定位与责任追溯。

3.2.3 异常报警与处置

当实体设备出现故障或生产指标超标时，系统立即触发报警（如弹窗、声音、灯光闪烁），在3D场景中高亮定位故障设备，并推送故障原因建议及处置流程；支持手动或自动下发控制指令（如紧急停机），联动实体设备进行应急处理。

3.3 设备运维管理模块

基于虚拟仿真与数据分析，实现设备维护的智能化、预防性管理，延长设备使用寿命，降低运维成本。

3.3.1 预防性维护

系统根据设备运行时长、累计工作量、关键参数变化等数据，结合设备维护手册自动生成预防性维护计划，在3D场景中推送维护提醒；支持模拟维护流程，提前规划维护步骤、所需工具与备件，提升维护效率。

3.3.2 故障仿真与诊断

基于历史故障数据与AI算法，在虚拟场景中模拟设备常见故障的表现形式与产生原因，辅助运维人员快速掌握故障诊断方法；支持接入设备振动、温度等监测数据，通过虚拟模型可视化展示设备内部损耗情况，实现故障的提前预判。

3.3.3 维护记录与统计

记录设备维护的全流程信息，包括维护时间、维护内容、更换备件、负责人等；自动统计设备故障率、维护成本、平均无故障运行时间（MTBF）等指标，生成运维分析报告，为设备更新与维护策略优化提供数据支持。

3.4 沉浸式培训与应急演练模块

利用UNITY3D的交互与渲染能力，构建安全、高效的培训场景，替代传统培训模式，提升培训效果。

3.4.1 设备操作培训

在虚拟场景中还原设备操作界面与操作流程，新员工可通过交互操作模拟设备启停、参数调整、工序执行等操作，系统实时反馈操作结果并纠正错误操作；支持VR模式，通过手势识别实现设备的沉浸式操作，提升操作熟练度。

3.4.2 工艺流程培训

可视化展示生产线的完整工艺流程，支持分步讲解各工序的作用、操作要点、质量标准；学员可通过模拟生产调度，调整工序顺序、设备参数，观察不同操作对生产效率与产品质量的影响，加深对生产流程的理解。

3.4.3 应急演练

模拟火灾、设备爆炸、物料泄漏等紧急场景，学员在虚拟环境中进行应急处置演练，如启动应急预案、疏散人员、关闭设备、使用消防设施等；系统自动评估演练效果，生成评分报告，指出操作中的不足，提升员工的应急处置能力。

3.5 生产优化仿真模块

基于虚拟仿真技术，对生产流程、设备参数进行模拟优化，为实体工厂的生产决策提供科学依据。

3.5.1 产能优化仿真

支持调整生产计划、设备参数、物料供应等变量，在虚拟场景中模拟不同方案下的生产效率、产能瓶颈、能耗情况；系统自动对比各方案的核心指标（如单位产品成本、生产周期），推荐最优生产方案。

3.5.2 新生产线调试

在虚拟场景中搭建新生产线模型，模拟设备联动、工序流转、物料运输等全流程，提前发现生产线布局不合理、设备兼容性问题等隐患；通过虚拟调试优化流程，减少实体生产线的调试时间与成本，降低调试风险。

3.5.3 能耗优化分析

实时采集并可视化展示工厂能耗数据，通过仿真模拟不同生产负荷、设备运行模式下的能耗变化，识别能耗浪费环节；基于分析结果给出能耗优化建议，如调整设备运行参数、优化生产排班等，助力工厂实现节能降耗。

四、系统优势：UNITY3D赋能的核心竞争力

4.1 高保真与高性能平衡

基于UNITY3D的PBR渲染与LOD优化技术，在保证工厂场景95%以上还原度的同时，实现流畅运行（帧率稳定在60FPS以上），支持多终端（PC、平板、VR设备）接入，满足不同场景的使用需求。

4.2 强扩展性与定制化能力

采用模块化架构设计，支持新增功能模块（如供应链管理、质量检测）；提供开放的API接口，可与企业现有ERP、MES、WMS等系统无缝对接；支持根据不同行业、不同工厂的业务需求，定制化开发场景、功能与交互逻辑。

4.3 低门槛与高易用性

优化操作界面设计，采用可视化拖拽、向导式配置等方式，降低系统使用门槛，非技术人员也可快速掌握场景编辑、数据查看等基础操作；提供详细的操作手册与视频教程，配合专业的技术支持服务，确保系统快速落地使用。

4.4 实时联动与数据安全

通过成熟的工业通信协议与数据加密技术，实现虚拟与实体的低延迟联动（延迟≤100ms），同时保障数据传输与存储的安全；支持数据备份与恢复功能，防止数据丢失，满足企业数据安全合规要求。

五、部署与运行要求

5.1 硬件要求

设备类型

最低配置

推荐配置

服务器

CPU：Intel Xeon E3，内存：16GB，硬盘：500GB SSD，网卡：千兆以太网

CPU：Intel Xeon E5，内存：32GB，硬盘：1TB SSD，网卡：万兆以太网

客户端（PC）

CPU：Intel i5，显卡：GTX 1050，内存：8GB，硬盘：200GB SSD

CPU：Intel i7，显卡：RTX 3060，内存：16GB，硬盘：500GB SSD

VR设备

Oculus Quest 2，存储空间：128GB

Oculus Quest 3，存储空间：256GB

5.2 软件要求

• 服务器系统：Windows Server 2019/2022 或 Linux CentOS 7.0+

• 客户端系统：Windows 10/11 64位

• 数据库：MySQL 8.0+，Redis 6.0+，InfluxDB 2.0+

• 浏览器：Chrome 90+，Edge 90+（Web端访问支持）

5.3 部署方式

支持本地部署与云端部署两种方式：

• 本地部署：系统部署在企业内部服务器，数据本地化存储，保障数据安全，适用于对数据隐私要求较高的企业。

• 云端部署：基于阿里云、华为云等公有云平台部署，支持弹性扩容，企业无需投入大量服务器硬件成本，可通过互联网随时随地访问系统，适用于中小型企业或跨区域管理的工厂。

六、项目实施与服务

6.1 实施流程

1. 需求调研：深入企业现场，了解工厂生产流程、设备情况、业务需求，制定详细的需求规格说明书。

2. 方案设计：基于需求设计系统架构、功能模块、场景建模方案，与企业确认方案可行性。

3. 开发实现：完成3D建模、功能开发、系统集成、数据对接等核心工作，定期向企业反馈开发进度。

4. 测试验收：进行功能测试、性能测试、安全测试，邀请企业参与用户验收测试（UAT），确保系统满足需求。

5. 部署上线：完成系统部署、数据迁移、用户培训，协助企业正式上线使用系统。

6. 运维支持：提供长期运维服务，及时响应系统问题，根据企业需求进行功能迭代优化。

6.2 售后服务

• 技术支持：提供7×24小时技术支持热线与在线客服，及时解决系统运行过程中出现的问题。

• 定期维护：每季度进行一次系统巡检与维护，优化系统性能，确保系统稳定运行。

• 升级服务：提供系统版本升级服务，融入最新技术与功能，满足企业不断变化的需求。

• 培训服务：为企业提供管理员培训、操作员培训、技术开发培训等多维度培训，确保系统充分发挥价值。

七、总结与展望

本UNITY3D 3D工厂项目通过数字孪生技术，构建了"虚拟与实体共生、数据与场景融合"的工厂管理新范式，为企业实现降本增效、风险可控、决策科学提供了强有力的支撑。依托UNITY3D引擎的强大能力，系统在可视化效果、交互体验、性能优化等方面具备显著优势，可广泛适配不同行业的工厂需求。

未来，项目将进一步融合AI、大数据、5G等前沿技术，实现更高级别的智能化应用，如基于AI的生产流程自优化、5G+VR的远程协同运维、数字孪生工厂的全流程自主决策等，助力企业迈向"智能制造"的更高阶段，为工业数字化转型贡献核心力量。

参考网站:https://www.szhlplc.com/
