51单片机——DS18B02（三）

就是蠢啊2025-12-11 16:04

目录

实验设计

[5 硬件设计](#5 硬件设计)

[6 软件设计](#6 软件设计)

[6.1 动态数码管显示](#6.1 动态数码管显示)

[6.2 DS18B20 底层驱动](#6.2 DS18B20 底层驱动)

测温前准备

[① 复位函数](#① 复位函数)

[② 应答检测函数](#② 应答检测函数)

[③ 初始化函数](#③ 初始化函数)

进行测温

[④ 启动温度转换函数](#④ 启动温度转换函数)

测温后

[⑤ 温度读取函数](#⑤ 温度读取函数)

注意

主函数

注意

实验设计
5 硬件设计

本次实验需要用到动态数码管、DS18B20

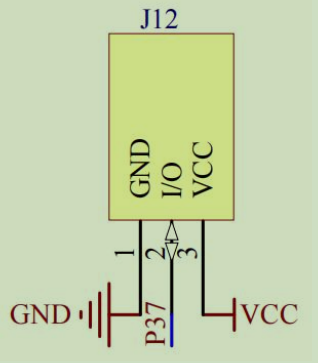

从下图模块电路可以看到：

传感器的单总线管脚接至 P3.7 IO口，为了让单总线默认为高电平，通常外接上拉电阻

但图中没有看到上拉电阻，这是因为单片机IO口外接了 10K 上拉电阻

当单片机 IO 口连接到传感器的总线管脚时即相当于他们外接了上拉电阻

6 软件设计

实验目的：插上 DS18B20 温度传感器，数码管显示检测的温度值

6.1 动态数码管显示

作用：

把解析后的温度数据（以段选码形式存在数组里），从指定位置开始逐位显示在 8 位数码管上

知识回顾：

① 板载动态数码管一般是共阴极连接，且阴极连接到 74HC138 驱动芯片（用于扩展单片机IO口）上，只需控制该芯片的 1，2，3 管脚（分别连接 P2.4，P2.3，P2.2）就可控制动态数码管的位选端，即控制哪一个数码管点亮

② 动态数码管另一端（段选端）连接 74HC245 芯片（用于驱动电路）（且连接在单片机的 P0 端），控制点亮的数码管显示的内容，一般使用数组存储将要显示的数字 / 字符

③ 阴极为低电平，阳极为高电平即可

④ 利用人眼 "视觉暂留"（约 24ms），快速逐个选中每一位数码管并显示对应内容，在时间差24ms 内再次点亮，就会看起来像 "同时亮"

以下是代码：

public.h

cpp 复制代码
#ifndef _public_H
#define _public_H

#include <at89c51RC2.h>

typedef unsigned char u8;
typedef unsigned int  u16;

//延时函数声明
void Delay10us(u16 um);

#endif
cpp 复制代码
#include "public.h"

//声明存储数码管段选的数组
extern u8 gsmg_code[17];

sbit LSC = P2^4;
sbit LSB = P2^3;
sbit LSA = P2^2;

sbit SMG_A_DP_PORT = P0;
cpp 复制代码
#include "public.h"
#include "smg.h"
/*知识回顾：
	位选"（控制哪一个数码管点亮）和"段选"（控制点亮的数码管显示什么数字 / 符号）

	SMG_A_DP_PORT是段选端口（ P0 口）


动态数码管显示
dat(date)：	   要显示的温度对应的段选码数据

pos(position)：从左边开始第几个数码管显示温度*/
void smg_display(u8 dat[],u8 pos)
{
	u8 i = 0;

	for(i= pos-1;i<8;i++)
	{
		//位选：控制哪一个数码管亮
		switch(i)
		{
			case 0:LSC=1;LSB=1;LSA=1;break;
			case 1:LSC=1;LSB=1;LSA=0;break;
			case 2:LSC=1;LSB=0;LSA=1;break;
			case 3:LSC=1;LSB=0;LSA=0;break;
			case 4:LSC=0;LSB=1;LSA=1;break;
			case 5:LSC=0;LSB=1;LSA=0;break;
			case 6:LSC=0;LSB=0;LSA=1;break;
			case 7:LSC=0;LSB=0;LSA=0;break;
		}

	/*SMG_A_DP_PORT是段选端口 P0，dat数组里的段选码送到这个端口
	i-pos_temp：对齐数组索引	*/
		SMG_A_DP_PORT = dat[i+1-pos];//控制显示内容
		Delay10us(300);//延时一段时间，等待显示稳定
		SMG_A_DP_PORT = 0X00;//消影
	}
}

① u8 dat[]：要显示的温度段选码数组

比如显示温度 20.5，分别对应：2 --- 0x5B ，5 --- 0x6D ，.5 --- 0xBF

dat[0] = 0x5B , dat[1] = 0x6D ,dat[2] = 0xBF

② u8 pos：起始显示位置（从左边数第几个数码管开始显示）

比如温度是 2 位（25℃），想从左边第 3 位开始显示，就传 pos = 3；温度是 3 位（125℃），想从左边第 2 位开始显示，就传 pos=2 ------ 适配不同长度的温度值（比如 - 5℃、25℃、125.℃）

③ 变量初始化：把 "位置" 转 "代码索引"

cpp 复制代码
u8 pos_temp = pos -1;

数码管的位选逻辑是 "索引 0~7"，但实际对应左边第 1~8 位

比如 pos=2（左边第 2 位）→pos_temp=1（代码里的索引 1），后续循环从索引 1 开始。

④ 段选：让选中的数码管显示温度

cpp 复制代码
SMG_A_DP_PORT = dat[i-pos_temp];//传送段选数据

SMG_A_DP_PORT是数码管段选的端口（比如 P0 口），把dat数组里的段选码送到这个端口，选中的数码管就会显示对应数字 / 符号；

i-pos_temp：对齐数组索引 ------dat数组从 0 开始（比如dat[0]是温度的第一位），而循环从pos_temp开始，所以用i-pos_temp取dat的第 0、1、2... 位，对应显示到数码管的pos_temp、pos_temp+1...位。举例：pos=2（pos_temp=1），i=1时→i-pos_temp=0→取dat[0]（比如 2 的段选码），让左边第 2 位显示 2；i=2时→i-pos_temp=1→取dat[1]（5 的段选码），让左边第 3 位显示 5

6.2 DS18B20 底层驱动

该函数实现了 "传感器初始化（握手检测）→启动温度转换→读取并解析温度" 的全流程

使用了以下函数

DS18B20_PORT：DQ 引脚对应的 IO 口（P3.7），是主机和传感器通讯的唯一接口；

Delay10us(n)：精准的 10μs 级延时函数（n=1就是 10μs，n=75就是 750μs）；

ds18b20_write_byte(u8 dat)：向 DS18B20 写 1 字节数据（模拟单总线写时序）；

ds18b20_read_byte(void)：从 DS18B20 读 1 字节数据（模拟单总线读时序）。

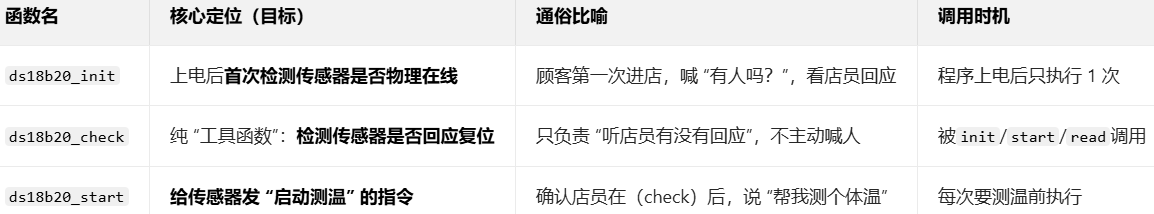

①--③ 部分容易混淆，这里做个区分

分成测温前准备 进行测温 测温后 三个方面进行叙述

测温前准备

可以把主机（单片机）比作 "老师"，传感器比作 "学生"：

  1. 第一步：等学生 "举手回应"（传感器拉低 DQ）

    • 老师喊 "上课"（主机发 reset 复位）后，会盯着学生（检测 DQ 引脚）；
    • 正常学生（传感器）会在 15~60μs 内举手（主动拉低 DQ 引脚）；
    • check函数做的事：最多等 200μs（留余量），如果学生一直没举手（DQ 始终高电平），判定 "学生不在教室（传感器不存在）"，返回 1；如果举手了，进入第二步。

  2. 第二步：等学生 "放下手"（传感器释放 DQ）

    • 学生举手后，不会一直举着，正常会举 60~240μs 后放下（传感器主动释放 DQ，引脚回到高电平）；
    • check函数做的事：重置计数器，最多再等 200μs，如果学生一直举手不放（DQ 始终低电平），判定 "学生卡住了（传感器异常）"，返回 1；如果学生正常放手，判定 "通讯正常"，返回 0。
cpp 复制代码
程序上电 → ds18b20_init（确认传感器在线）
          ↓
需要测温 → 执行ds18b20_start()：
              复位→check（喊醒传感器，确认在线）
              → 发0xcc（跳过地址）
              → 发0x44（启动测温）
              → 延时750ms（等温度测完）
          ↓
执行ds18b20_read_temperture()：
              复位→check（再次喊醒，确认在线）
              → 发0xcc（跳过地址）
              → 发0xbe（读温度数据）
              → 读高低字节→换算成℃→返回
① 复位函数

ds18b20_reset ()****------ 发 "呼叫信号"（严格匹配复位时序）

这是单片机（主机）给 DS18B20（传感器）发的 "大声招呼"------ 把摸鱼的传感器喊醒，告诉它 "我要和你说话了，准备好！"

用「便利店买东西」的生活化场景拆解开，一看就懂：

先定角色

  • 单片机（主机）= 你（顾客）
  • DS18B20（传感器）= 便利店店员（平时可能低头玩手机 / 摸鱼，没注意你）
  • DQ 引脚 = 你和店员之间的 "交流通道"（比如喊人的声音）
cpp 复制代码
//复位DS18B20
//复位时序"------ 主机拉低≥480μs→释放→等待传感器应答；
void ds18b20_reset()
{
	DS18B20_PORT = 0;	//拉低DQ引脚（主机发起复位）
	Delay10us(75);		//拉低750 μs（满足"≥480μs"的最低要求，留余量）
	DS18B20_PORT = 1;	//释放DQ引脚（让上拉电阻拉到高电平）
	Delay10us(2);		//等待20 us（给传感器回应的时间）
}

对应到 "喊店员" 的动作：

  1. DS18B20_PORT=0（拉低 DQ）→ 你提高嗓门喊："店员！"主动发起 "呼叫"，用低电平这个 "信号" 告诉传感器："我要和你通讯了，别摸鱼了！"
  2. Delay10us(75)（拉低 750μs）→ 你持续喊够 1 秒（留足够时间）不是随口喊一声就停，而是喊够传感器能识别的时间（DS18B20 要求至少喊 480μs），确保它能听到，而不是把你的 "招呼" 当成干扰。
  3. DS18B20_PORT=1（释放 DQ）→ 你喊完，停下来不说话释放引脚（让上拉电阻把 DQ 拉回高电平），相当于告诉传感器："我喊完了，该你回应了！"
  4. Delay10us(2)（等 20μs）→ 你稍等片刻，给店员反应时间传感器听到招呼后，需要一点时间从 "摸鱼状态" 切换到 "应答状态"，这 20μs 就是留给它的 "反应缓冲"，避免你刚喊完就急着等回应，没给它准备时间。

此外，

  1. 拉低 750μs：DS18B20 要求主机拉低 DQ 至少 480μs 才能识别 "复位信号"，750μs 是工程上的常用值（留余量）；
  2. 释放引脚后等 20μs：传感器需要 15~60μs 的时间反应，这里等 20μs 是 "提前就位"，准备检测应答
  3. 释放 DQ 后 ，DQ 电平由上拉电阻（4.7KΩ）拉到高电平，传感器若在线，会主动拉低 DQ 来回应。

通过拉低再释放 DQ 引脚的动作，给传感器发一个 "我要和你说话了" 的明确信号，并且留够时间让传感器听到、准备好 ------ 这是和传感器通讯的 "第一步"，不管是初始化、启动测温还是读数据，都得先做这一步，就像和人说话前，得先喊一声对方名字一样。

② 应答检测函数

ds18b20_check () ------ 听传感器 "回应"

ds18b20_check 本身不发起复位 ，也不执行任何业务指令 ，是纯工具函数

唯一作用是：验证 DS18B20 对主机 "复位信号（reset）" 的应答是否符合时序规则，以此判断传感器是否在线 / 通讯正常 ------ 它不发起任何指令，只做 "应答有效性检测"。

通俗的说，check( ) 的作用是

**每次和传感器通讯前（包括初始化、启动转换、读取温度），检测传感器和主机的通讯链路是否正常，**就像每次做饭打鸡蛋放进去前，都要单独打到碗里进行"检测"，避免一个臭鸡蛋坏了一锅饭

cpp 复制代码
//检测DS18B20是否存在--复位后等待 15~60μs 检测低电平
u8 ds18b20_check()
{
	u8 time_temp = 0;

	//第一步：等待 DS18B20 拉低DQ（应答信号），超时则不存在
	/*传感器正常的话，会在主机释放DQ后15~60μs内拉低DQ，
	所以循环最多等 200μs（留余量），如果 DQ 一直是高电平，
	说明传感器没回应；*/
	while(DS18B20_PORT && time_temp < 20)
	{
		time_temp++;
		Delay10us(1);//每次延时10μs，最多等200μs
	}
	if(time_temp >= 20) return 1;//超时（200us），传感器不存在
	else time_temp=0;

	//第二步：等待 DS18B20 释放 DQ（应答结束），超时则异常
	/*传感器的应答低电平会持续 60~240μs，循环等它释放
	DQ（拉回高电平），超时则说明传感器异常*/
	while((!DS18B20_PORT) && time_temp < 20)
	{
		time_temp++;
		Delay10us(1);
	}
	if(time_temp>=20) return 1;//超时，传感器异常
	return 0;//检测通过，传感器存在
}

这是第一步**，传感器正常的话，会在主机释放 DQ 后 15~60μs 内拉低 DQ**，所以循环最多等 200μs（留余量），如果 DQ 一直是高电平，说明传感器没回应

如果 DQ一直没有被拉低，将继续执行 while 循环，200us 后自然跳出循环，返回 1

若中途 DQ 被拉低，直接跳出 while 循环，同时 time_temp 清零，进入第二步

cpp 复制代码
u8 time_temp = 0;

	//第一步：等待 DS18B20 拉低DQ（应答信号），超时则不存在
	while(DS18B20_PORT==1 && time_temp < 20)//若中途DS18B20_PORT==0，进入第二步
		time_temp++;
		Delay10us(1);//每次延时10μs，最多等200μs
	}
	if(time_temp >= 20) return 1;//超时（200us），传感器不存在
	else time_temp=0;

第二步：传感器的应答低电平会持续 60~240μs，循环等它释放 DQ（拉回高电平），超时则说明传感器异常

① 低电平时间超过 200us，跳出循环，传感器异常

② 中途变为高电平，跳出循环，传感器正常

cpp 复制代码
//第二步：等待 DS18B20 释放 DQ（应答结束），超时则异常
		/*传感器的应答低电平会持续 60~240μs，循环等它释放
		DQ（拉回高电平），超时则说明传感器异常*/
	while(DS18B20_PORT==0 && time_temp<20)
	{
		time_temp++;
		Delay10us(1);
	}
	if(time_temp>=20) return 1;//超时，传感器异常
	return 0;//检测通过，传感器存在

这样写更加通俗易懂：

cpp 复制代码
u8 ds18b20_check()
{
	u8 time_temp = 0;

	//第一步：等待 DS18B20 拉低DQ（应答信号），超时则不存在
	while(DS18B20_PORT==1)//若中途DS18B20_PORT==0，进入第二步
	{
		time_temp++;
		Delay10us(1);//每次延时10μs，最多等200μs
		if(time_temp >= 20)//超时（200us），传感器不存在
		{
			return 1;
		}
	}
	time_temp = 0;//以待下次使用

	//第二步：等待 DS18B20 释放 DQ（应答结束），超时则异常
		/*传感器的应答低电平会持续 60~240μs，循环等它释放
		DQ（拉回高电平），超时则说明传感器异常*/
	while(DS18B20_PORT==0)
	{
		time_temp++;
		Delay10us(1);
		if(time_temp>=20)
			return 1;//超时，传感器异常
	}
	return 0;//检测通过，传感器存在
}
③ 初始化函数

ds18b20_init（初始化函数）就是程序上电后对传感器做的「首次全面检测」，核心就是验证传感器物理层面在线 + 通讯层面正常

  1. "物理层面正常"------ 传感器没坏、接线对

init函数返回 0 的前提是：

传感器硬件没损坏（比如芯片没烧、引脚没断）；

接线正确（DQ 引脚接对、上拉电阻（4.7KΩ）接好、电源 / 地没接反） ；如果传感器物理层面有问题，check函数会检测不到应答，init返回 1，相当于 "这台设备根本没法用"。

  1. "通讯层面正常"------ 单总线时序匹配、能握手

init里调用reset（主机发复位信号）+check（检测传感器应答），本质是验证：

  • 主机的 IO 口时序（拉低 / 释放 DQ 的延时）和传感器的应答时序匹配；
  • 传感器能识别主机的复位信号，且能正常发回应答信号；这一步确认 "主机和传感器能'说上话'"，是后续发测温 / 读数据指令的前提。

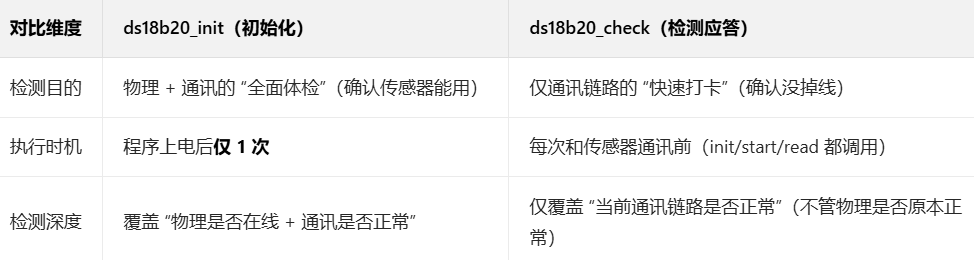

init 的 "一次性全面检测"vscheck 的 "重复性链路检测"

用 "新手机激活" 类比更易理解

ds18b20_init：新买的手机，首次开机激活 ------ 既要确认手机硬件没坏（能开机），又要确认能和运营商基站通讯（能打电话），这是 "一次性全面检测"；

ds18b20_check：后续每次打电话前，看一下手机信号格（确认当前能通讯）------ 不验证手机硬件是否坏了，只验证 "此刻能和基站说话"，是 "重复性快速检测"。

以下是详细代码

cpp 复制代码
//功能：初始化 DQ 口，同时检测 DS18B20 是否在线
//逻辑：先复位 DS18B20（发"呼叫信号"），再检测传感器的"应答信号"
u8 ds18b20_init()
{
	ds18b20_reset();
	return ds18b20_check();//1：不存在；0：存在
}

核心目标：确认传感器 "物理上接好、能通讯"（比如接线错、传感器坏、没接电源，这一步会直接返回 1，程序可以提前报错）

调用时机：程序上电后只执行 1 次（比如 main 函数开头），后续不会再用 ------ 它是 "一次性的硬件检测"，不是 "业务指令"

返回值：0 = 传感器在线（通讯正常），1 = 传感器离线（最常见原因：DQ 引脚接线错、上拉电阻没接、传感器损坏）。

进行测温
④ 启动温度转换函数

ds18b20_start () ------ 让传感器 "去测温"

start只是 "让传感器开始测温度"，相当于 "下单让店员干活"；

读温度是ds18b20_read_temperture函数的事，相当于 "去拿店员测好的结果"。

cpp 复制代码
//实现温度转换
void ds18b20_start()
{
	ds18b20_reset();		  //复位传感器（先握手）
	ds18b20_check();		  //检测应答（确认在线）
	ds18b20_write_byte(0xcc); //"请听接下来的指令"（单传感器跳过地址）
	ds18b20_write_byte(0x44); //发送启动温度转换命令
	void Delay10us(7500);	  //【语法错误！】给时间进行温度转换
}

0xcc（SKIP ROM）：单传感器场景下，不用匹配 64 位 ROM 地址，直接发功能指令（多传感器必须用 0x55 + 地址）

0x44（Convert T）：传感器收到后，启动内部温度转换（把物理温度转成 16 位数字补码，存到高速缓存）

DS18B20 12 位分辨率下，温度转换需要 750ms，所以正确的延时是DelayMs(750);（毫秒级延时），若没这个延时，传感器还没转换完就读数据，会读到错误值。

ds18b20_start() = 唤醒传感器 → 确认它在线 → 简化沟通 → 下达 "开始测温" 指令 → 等测温完成，全程只为让传感器产出 "最新的、有效的温度数据"，是后续读取温度的必经前提 ------ 就像你要吃炒饭，得先让厨师 "开始炒"，等他炒完，才能端过来吃。

测温后
⑤ 温度读取函数

ds18b20_read_temperture () ------ 拿测温结果并解析

这是单片机 "让传感器先测温度→再要测温结果→最后把结果换算成能看懂的℃数" 的完整操作------ 就像你让便利店店员帮你测体温，然后拿过温度计、换算成实际体温的全过程。

函数的完整流程：

复制代码
你（单片机）→ 喊店员（reset）→ 让店员测体温（start）→ 等店员测完（延时）
→ 再喊店员（reset）→ 确认店员在（check）→ 说"直接给我读数"（0xcc）+"把读数给我"（0xbe）
→ 拿店员给的两半读数（datl/dath）→ 拼起来（value）→ 换算成℃数（正/负）
→ 把℃数交给数码管显示
cpp 复制代码
//温度读取函数：从 DS18B20 读取温度
float ds18b20_read_temperture()
{
	float temp;			//最终返回的浮点型温度
	u8 dath = 0;		//温度高字节
	u8 datl = 0;		//温度低字节
	u16 value = 0;		//合并后的16位温度值

	ds18b20_start();		  //第一步：启动温度转换
	ds18b20_reset();		  //第二步：重新复位，建立通讯
	ds18b20_check();		  //检测应答
	ds18b20_write_byte(0xcc); //SKIP ROM命令
	ds18b20_write_byte(0xbe); //读存储器命令（0xBE）

	datl = ds18b20_read_byte();//读低字节（缓存第0字节）
	dath = ds18b20_read_byte();//读高字节（缓存第1字节）
	value = (dath<<8)+datl;//合并为16位补码（高字节左移8位+低字节）

	// 第三步：解析正负温度
	if((value&0xf800)==0xf800)//判断符号位：0xf800=11111000 00000000
	{						   //高5位全1，说明是负温度
		value = (~value)+1;	   //补码还原：取反+1得到绝对值
		temp = value*(-0.0625);//乘以精度（0.0625℃），加负号
	}
	else
	{
		temp = value * 0.0625;//正温度，直接计算
	}
	return temp;
}

这是整个代码的 "最终目标"，拆成 3 个核心步骤：

第一步：先看变量定义（准备 "装数据的容器"）

cpp 复制代码
    float temp;			//最终返回的浮点型温度(如25.5，-0.5)
	u8 dath = 0;		//温度高字节（温度计的"十位/百位纸条"）
	u8 datl = 0;		//温度低字节（温度计的"个位/小数位纸条"）
	u16 value = 0;		//合并后的16位温度值（把两张纸条拼起来的完整数）

准备了3 个容器：

temp：最终要写 "25.5℃" 的纸条；

dath/datl：分别装店员温度计拆成的 "两半读数"；

value：把两半读数拼起来的 "完整编码数"。

第二步：核心操作拆解（和店员的互动流程）

  1. 让店员先去测温度（启动转换）

对应场景：你对店员说 "帮我测个体温"→店员拿起专用温度计，开始测温（需要等 750ms 才能测完）。

👉 关键：这一步是 "让传感器干活"，不是上来就拿结果 ------ 如果跳过这步，直接要数据，拿到的是上一次的旧温度，甚至错数据。

cpp 复制代码
ds18b20_start();		  //第一步：启动温度转换
  1. 重新喊店员、确认它在（复位 + 检测应答）

对应场景：店员测完体温后，你怕它低头摸鱼没听见，再喊一声 "店员！"（reset），确认它回应 "在呢！"（check）------ 确保它能听你接下来的 "要读数" 指令。

👉 为什么要重新复位？启动转换（ds18b20_start（））是 "让店员干活"，干活后需要重新建立通讯，才能要结果，就像店员干完活可能走神，得再喊一声。

cpp 复制代码
ds18b20_reset();		  //第二步：重新复位，建立通讯
ds18b20_check();		  //检测应答
  1. 告诉店员 "不用报名字，直接给我读数"（发命令）

0xcc（SKIP ROM）：店里只有这一个店员，不用喊名字（跳过 "点名"），直接说指令；如果有多个店员（多传感器），就得喊名字（0x55 + 地址）；

0xbe（读存储器）：你对店员说 "把刚测的体温数给我！"→店员听到后，准备把温度计的读数拆成两半告诉你。

cpp 复制代码
ds18b20_write_byte(0xcc); //SKIP ROM命令
ds18b20_write_byte(0xbe); //读存储器命令（0xBE）

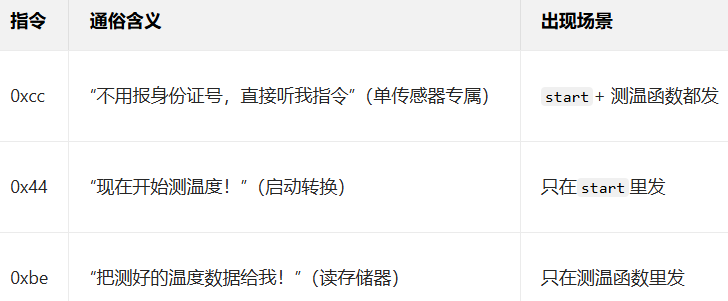

回顾：

0xCC：单传感器时用，跳过地址；多传感器时不能用（会冲突）；

0x44：启动测温，发完必须延时（12 位分辨率等 750ms）

0xBE：读温度数据，发完后先读低字节（第 0 字节），再读高字节（第 1 字节）

  1. 拿店员给的 "两半读数"（读高低字节）

对应场景：店员的温度计读数是 "拆成两半写的"（比如 25.5℃拆成 "5"（低字节）和 "2"（高字节）），你先拿低字节（个位 / 小数位），再拿高字节（十位 / 百位）------ 必须按 "先低后高" 的顺序，拿反了就拼错数。

cpp 复制代码
datl = ds18b20_read_byte();//读低字节（缓存第0字节）
dath = ds18b20_read_byte();//读高字节（缓存第1字节）
  1. 把两半读数拼起来（合并 16 位数据）

ath<<8：把高字节 "左移 8 位"→相当于把 "十位纸条" 挪到十位的位置（比如高字节是 0x02，左移 8 位变成 0x0200）；

加低字节：把个位拼上去（比如低字节是 0x30，0x0200+0x30=0x0230，对应十进制 560）；

👉 例子：25.5℃的高字节是 0x01、低字节是 0x90，合并后是 0x0190（十进制 400），后续换算就是 400×0.0625=25.5℃。

cpp 复制代码
value = (dath<<8)+datl;//合并为16位补码（高字节左移8位+低字节）
  1. 把 "编码数" 换算成能看懂的℃数（解析正负温度）

拆成通俗的话讲：

（1）先判断温度是正还是负

value & 0xf800（1111 1000 0000 0000） == 0xf800：相当于看温度计编码的 "最高位标记"------ 如果标记是 "1"，就是负温度；是 "0" 就是正温度。

👉 比如 - 5℃ 的编码是 0xffb0，和 0xf800 做 "与运算" 结果是 0xf800，判定为负温度。

（2）负温度换算（负数用"补码"表示）

① 取反加1：value = (~value)+1：把负温度的 "特殊编码" 还原成绝对值（比如 0xffb0→取反是 0x004f→加 1 是 0x0050，对应十进制 80）【负数的二进制取反加一即为其绝对值】；

② 乘以精度：temp = value*(-0.0625)（0.0625=1/16，传感器默认的最小精度）

③ 再加负号→80×(-0.0625)=-5℃。

（3）正温度换算

直接用合并后的数 ×0.0625→比如 400×0.0625=25.5℃。

cpp 复制代码
// 第三步：解析正负温度
if((value&0xf800)==0xf800)//判断符号位：0xf800=11111000 00000000
{						   //高5位全1，说明是负温度
	value = (~value)+1;	   //补码还原：取反+1得到绝对值
	temp = value*(-0.0625);//乘以精度（0.0625℃），加负号
}
else
{
	temp = value * 0.0625;//正温度，直接计算
}
  1. 把换算好的温度返回（给数码管显示）
cpp 复制代码
return temp;
注意

以上两个函数（ds18b20_read_temperture()、 ds18b20_start()）的关系如下：

① 两者是 "先干活→再取结果" 的先后关系

start是 "让传感器开始测温度"，测温函数是 "去拿传感器测好的温度结果"，缺一不可；

必须先执行start，再执行测温函数 ：就像不能没让厨师炒饭，就直接去端饭（要么端到空盘子，要么端到上一桌的剩饭）；传感器没被start触发测温，就读数据会拿到旧温度 / 错误数据。

start负责 "让传感器干活"，测温函数负责 "拿干活的结果" ：start里的0x44是 "炒菜指令"，测温函数里的0xbe是 "端饭指令"，前者让传感器产生数据，后者读取数据，是完整流程的两个阶段。

start里的延时（750ms）是 "等炒饭熟"：传感器测温需要时间（12 位分辨率下必须 750ms），start的延时就是等温度数据 "炒好"，测温函数只能拿 "炒好的成品"。

② 指令看似重复（0xcc 出现两次），实则是 "不同通讯场景的必要复用"

0xcc是 "简化沟通的前置指令"，0x44和0xbe是完全不同的核心指令（一个 "启动测温"，一个 "读取结果"），毫无重复。

0xcc是 "每次和传感器说话前的'开场白'"------ 因为：

  1. start是 "第一次通讯"：你和传感器说 "要测温"，先讲开场白（0xcc），再下达测温指令（0x44）；
  2. 测温函数里是 "第二次通讯"：你和传感器说 "要数据"，需要重新建立通讯（复位 + check），再讲开场白（0xcc），再下达读数据指令（0xbe）；

这就像：

  • 第一次找厨师："不用报工号（0xcc），现在炒炒饭（0x44）"；
  • 第二次找厨师："不用报工号（0xcc），把炒饭端过来（0xbe）"；两次的 "不用报工号"（0xcc）是同一个开场白，但针对的是不同的核心指令，不是重复，而是单传感器场景下的 "通用简化操作"。

③ 关于重复

  1. 0xcc 出现两次:

0xcc 是 "通讯前置指令"，两次通讯（启动测温、读数据）是独立的，每次都要发，就像每次找厨师说话都要先讲 "不用报工号"，不是重复，是规则。

  1. start 和测温函数都有" 复位 + check "

复位 + check 是 "每次和传感器说话前的握手"------ 传感器可能在 start 后掉线（比如接线松），读数据前必须再握手，确认它还在线，避免发 0xbe 指令白发。

  1. "0x44 和 0xbe 功能不重复"

0x44 是 "让传感器生产数据"，0xbe 是 "让传感器交出数据"，一个是 "生产指令"，一个是 "取货指令"，是流程的两个环节，完全不重复。

主函数

主函数本质在于把 "传感器输出的浮点温度（如 25.5℃）"，通过 "放大 10 倍转整数→拆分各位→转数码管显示密码" 的步骤，转换成数码管能显示的格式，并且通过定时读取避免频繁操作，最终实现温度的持续、稳定显示。

整个过程就像：你有一个 "专业温度计（DS18B20）"，只能输出带小数点的数字（25.5），但家里的 "数码屏（数码管）" 只能显示整数和小数点，还得手动拆数字。你做的事：

  1. 先检查温度计能不能用（初始化）；
  2. 每 50 秒读一次温度计（定时读取）；
  3. 把 25.5 写成 255（放大 10 倍），方便拆成 0、2、5、5；
  4. 在数码屏上：负号位空着，百位显示 0，十位显示 2，个位显示 5.，小数位显示 5；
  5. 一直重复做这件事，数码屏就持续显示 25.5℃。

先初始化传感器确保能用，

再通过死循环持续做三件事：「定时读取温度（避免频繁操作）→ 把温度处理成数码管能 "看懂" 的格式 → 让数码管显示温度」

  1. 全局数组 gsmg_code

比如gsmg_code[5]=0x6D，数码管收到这个值，就知道该亮哪些段，显示出 "5"。

cpp 复制代码
u8 gsmg_code[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
  1. main 函数里的变量（装数据的容器）

第一步：初始化传感器（程序上电先检查）

👉 对应场景：你拿出电子温度计，先按开机键，检查温度计能不能正常开机、传感器有没有反应 ------ 只有初始化通过（传感器在线），后续才能测温度。

cpp 复制代码
ds18b20_init();//初始化 DS18B20

第二步：死循环（持续测温 + 显示，永不停止）

👉 对应场景：电子温度计开机后，一直显示温度，不会自动关机 ------ 死循环就是让单片机一直做 "读温度→处理→显示" 的动作。

cpp 复制代码
i++;
if(i%50==0)		//定时读取温度（避免频繁读，降低CPU占用）
{
    temp_value = ds18b20_read_temperture()*10;
}

子步骤 1：定时读取温度（避免频繁操作）

👉 通俗拆解：

  1. i++：每次循环，小本本记的次数 + 1（比如从 1→2→3...→50→51...）；
  2. i%50==0：每记满 50 次，才读一次温度 ------ 就像你不用每 1 秒看一次温度计，每50 秒看一次就够，既省电又避免温度计反应不过来；
  3. temp_value = 温度×10：把浮点温度转成整数（比如 25.5→255、-5.0→-50）------51 单片机处理浮点数（带小数点的数）容易出错，转成整数后，拆分 "百位 / 十位 / 个位 / 小数位" 更简单，就像把 "25.5℃" 记成 "255 个 0.1℃"，只用算整数就行。
cpp 复制代码
i++;
if(i%50==0)		//定时读取温度（避免频繁读，降低CPU占用）
{
    temp_value = ds18b20_read_temperture()*10;
}

子步骤 2：处理负温度（显示负号）

👉 对应场景：

  • 如果温度计显示 - 5.0℃：先把数字变成 50（绝对值），然后在数码管的 "负号位" 显示 "-"；
  • 如果是 25.5℃：负号位啥也不显示（全灭）。👉 关键：0x40是负号的 "显示密码"------ 数码管只有 g 段亮，刚好是 "-" 的形状；0x00是所有段灭，相当于 "这个位置空着"。
cpp 复制代码
if(temp_value<0)
{
    temp_value =- temp_value; // 取绝对值（方便拆分数字）
    temp_buf[0] = 0x40;// 负号的段选码（只有g段亮，显示"-"）
}
else
    temp_buf[0] = 0x00; // 正数：负号位全灭，不显示符号

子步骤 3：拆分温度各位，生成数码管显示指令

👉 通俗拆解（以 255 为例）：

  • 拆分逻辑：把 255 拆成 "0（百位）、2（十位）、5（个位）、5（小数位）"；
  • 加小数点：|0x80 是给个位加小数点 ------ 数码管的小数点对应 8 段的最高位（bit7），0x80 = 10000000B，和 "5 的显示密码" 做 "或运算"，就像给 "5" 加个小数点，变成 "5."；
  • 最终temp_buf数组：[0x00, 0x3F（0）, 0x5B（2）, 0xED（5.）, 0x6D（5）]。
cpp 复制代码
// 百位：255/1000=0 → 显示0
temp_buf[1] = gsmg_code[temp_value/1000];
// 十位：255%1000/100=2 → 显示2
temp_buf[2] = gsmg_code[temp_value%1000/100];
// 个位：255%1000/10=5 → 显示5，|0x80点亮小数点（变成"5."）
temp_buf[3] = gsmg_code[temp_value%1000/10]|0x80;
// 小数位：255%10=5 → 显示5
temp_buf[4] = gsmg_code[temp_value%1000%100%10];

子步骤 4：让数码管显示

👉 对应场景：把 "显示指令数组" 传给数码管，告诉它 "从第 4 个位置开始，依次显示：空、0、2、5.、5"------ 最终数码管显示 "025.5"；如果是 - 5.0℃（temp_value=50），则显示 "-05.0"。

cpp 复制代码
smg_display(temp_buf,4);
注意
  1. **为什么要 i%50==0？**不是固定 50，是为了 "软件定时"------51 单片机死循环执行极快（微秒级），如果每次都读温度，会频繁触发传感器的转换指令（转换需要 750ms），导致数据错误，50 次循环是工程上的 "折中值"，可根据需求调整；
  2. **为什么要 ×10 放大？**避免浮点运算的精度误差 ------ 比如 25.5℃用浮点数存储可能变成 25.499999，×10 后变成 255（整数），拆分后完全准确；
  3. 为什么 | 0x80？ 数码管的小数点是独立的段（DP 位），0x80只点亮小数点，不影响数字显示，是 "给个位加小数点" 的标准操作；
  4. **temp_buf [5] 的 5 个位置必须对应吗？**是的 ------ 数组位置和数码管的物理位置一一对应，顺序错了，数码管显示的数字就会乱（比如 25.5 变成 52.5）。
相关推荐
BMS小旭2 分钟前
CubeMx-GPIO学习
单片机·学习
清风6666662 小时前
基于单片机的PID调节脉动真空灭菌器上位机远程监控设计
数据库·单片机·毕业设计·nosql·课程设计·期末大作业
polarislove02143 小时前
9.6 [定时器]超声波测距实验-嵌入式铁头山羊STM32笔记
笔记·stm32·嵌入式硬件
一路往蓝-Anbo4 小时前
C语言从句柄到对象 (六) —— 继承与 HAL：父类指针访问子类数据
c语言·开发语言·stm32·嵌入式硬件·物联网
一路往蓝-Anbo6 小时前
C语言从句柄到对象 (七) —— 给对象加把锁：RTOS 环境下的并发安全
java·c语言·开发语言·stm32·单片机·嵌入式硬件·算法
一路往蓝-Anbo7 小时前
C语言从句柄到对象 (八) —— 当对象会说话：观察者模式与事件链表
c语言·开发语言·数据结构·stm32·单片机·观察者模式·链表
polarislove02147 小时前
9.5 [定时器]输入捕获-嵌入式铁头山羊STM32笔记
笔记·stm32·嵌入式硬件
国科安芯7 小时前
核工业检测系统通信链路的国产化元器件安全等级评估
运维·网络·人工智能·单片机·嵌入式硬件·安全·安全性测试
IT阳晨。9 小时前
【STM32】采集温湿度数据上传至OneNET平台项目
stm32·单片机·嵌入式硬件
FL16238631299 小时前
flash_attn windows whl下载安装教程
windows·stm32·单片机
热门推荐
01GitHub 镜像站点02jdk21下载、安装（Windows、Linux、macOS）03Linux下V2Ray安装配置指南04Claude Code Skills 实用使用手册05手把手教你通过Gemini3 pro 学生认证，白用一年，手慢无！062025 最新教程：注册并切换到美区 Apple ID07UV安装并设置国内源08从快手“12·22”直播攻击事件看：一次教科书式的业务层饱和攻击09【踩坑笔记】50系显卡适配的 PyTorch 安装10Google Antigravity Agent 编辑器操作教程
