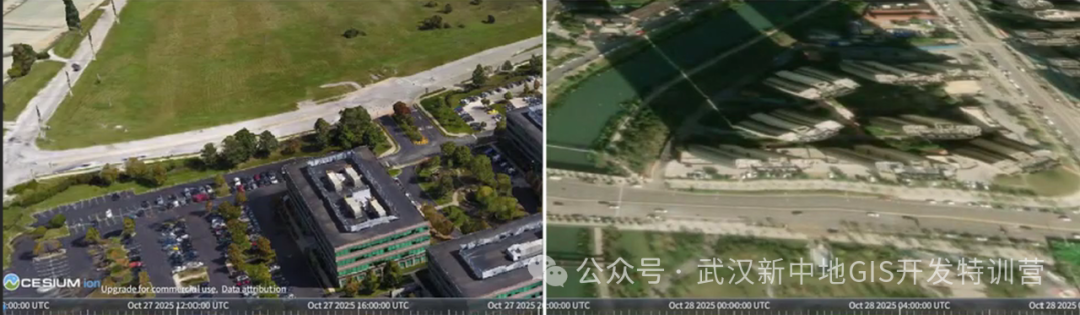

在 Cesium 可视化开发中，卷帘对比是常用功能，可用于 3D Tiles 模型、影像图层的左右分屏对比，支持动态调整分割比例。
​

本文基于 Cesium 1.41+ 版本的 SplitDirection 特性，从核心原理、到代码实现，带着大家实现一下cesium卷帘对比效果。欢迎大家一起交流学习。

​

2025cesium进阶教程持续更新中...

前篇回顾：

2025cesium进阶教程|Cesium 天气特效实现：从 ShaderToy 移植下雪效果的完整方案_shadertoy和cesium如何结合-CSDN博客https://blog.csdn.net/yaogis888/article/details/154843181?spm=1001.2014.3001.5502Cesium进阶教程（2）|基于 Cesium 后处理Post Processing的图形绘制（上）-CSDN博客https://blog.csdn.net/yaogis888/article/details/154994782?spm=1001.2014.3001.5502Cesium进阶教程（2）|基于 Cesium 后处理Post Processing的图形绘制（下）-CSDN博客https://blog.csdn.net/yaogis888/article/details/154995091?spm=1001.2014.3001.55022025Cesium进阶教程（3） 发光流动线实例讲解，实现自定义 MaterialProperty（上）_cesium.createpropertydescriptor-CSDN博客https://blog.csdn.net/yaogis888/article/details/155226305?spm=1001.2014.3001.55012025Cesium进阶教程（3） 发光流动线实例讲解，实现自定义 MaterialProperty（下）_cesium流动线-CSDN博客https://blog.csdn.net/yaogis888/article/details/155227354?spm=1001.2014.3001.55012025Cesium进阶教程（4）| 动态响应的发光流动线实例讲解-CSDN博客https://blog.csdn.net/yaogis888/article/details/155483412?spm=1001.2014.3001.55012025Cesium进阶教程（5）| webgis智慧城市开发，大屏可视化行政区高亮-CSDN博客https://blog.csdn.net/yaogis888/article/details/155575623?spm=1001.2014.3001.5501

一、核心功能与原理概括

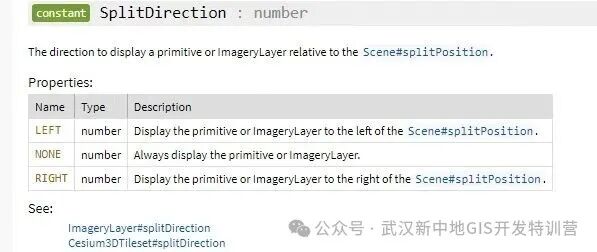

1.SplitDirection 核心功能

• 支持 3D Tiles / 影像图层的左右分屏对比，指定目标图层仅在左侧或右侧显示；

• 提供可视化分割线，支持鼠标拖拽交互，动态调整分屏比例；

• 解决拖拽偏移误差，确保分割线移动流畅、位置精准。

2. 实现原理

• 核心依赖 Cesium 两个关键配置：splitDirection（指定图层显示侧：左 / 右）和 splitPosition（控制分割位置，取值 0-1）；

• 通过创建 DOM 元素作为分割线，绑定鼠标 "按下 - 移动 - 抬起" 事件，动态计算并更新 splitPosition，实现分屏比例的实时调整；

• 引入偏移修正逻辑，通过记录鼠标初始点击位置，避免拖拽时分割线突然跳转。

二、效果实现：

1：依赖引入与场景初始化

使用Cesium库创建一个3D地球视图，并配置了基础控件和地形加载功能。同时引入dat.gui库（通常用于调试参数调节），并设置Cesium的Ion访问令牌。

Cesium初始化配置

import * as Cesium from "cesium";
import * as dat from "dat.gui";
import { token } from "../lib/token";
Cesium.Ion.defaultAccessToken = token;
const viewer = new Cesium.Viewer("container", {
  timeline: true, // 显示时间线控件
  animation: false, // 隐藏动画控件
  baseLayerPicker: false, // 隐藏底图切换控件
  infoBox: false, // 隐藏要素点击信息框
  selectionIndicator: false, // 隐藏选中元素指示器
  homeButton: false, // 隐藏复位按钮
  fullscreenButton: false, // 隐藏全屏按钮
  geocoder: false, // 隐藏地理编码（搜索）控件
  sceneModePicker: false, // 隐藏二三维模式切换控件
  shouldAnimate: true, // 启用动画效果（必填）
  navigationHelpButton: false, // 隐藏导航帮助按钮

地形加载配置

  terrainProvider: new Cesium.CesiumTerrainProvider({
    url: Cesium.IonResource.fromAssetId(1), // 加载地形（可选）
  }),
});

关键渲染设置

viewer.scene.globe.depthTestAgainstTerrain = true; // 开启地形深度测试

2：3D Tiles 加载与卷帘基础配置

使用CesiumJS库加载并控制一个3D Tiles模型，同时实现卷帘对比效果。以下是逐部分解析：

加载3D Tiles模型

const tileset = new Cesium.Cesium3DTileset({
  url: "http://localhost:666/model/AGI_HQ/tileset.json", // 3D Tiles 模型地址
});
viewer.scene.primitives.add(tileset); // 将模型添加到场景

等待模型加载完成

await tileset.readyPromise;

设置模型位置

// 定义模型位置（经纬度：114.3°E，30.5°N，高度 30m）
const modelMatrix = Cesium.Transforms.eastNorthUpToFixedFrame(
  Cesium.Cartesian3.fromDegrees(114.3, 30.5, 30.0)
);
tileset._root.transform = modelMatrix; // 应用模型位置变换

视角控制

viewer.zoomTo(tileset);

卷帘效果实现

// 核心卷帘参数配置
tileset.splitDirection = Cesium.SplitDirection.LEFT;
viewer.scene.splitPosition = 0.5;

3：可视化分割线创建

于在网页中创建一条3:1比例的可视化分割线，支持自定义颜色和样式。

const slider = document.createElement("div");
document.querySelector("#container").appendChild(slider);
slider.id = "slider";
// 分割线样式配置
slider.style.display = "block";
slider.style.position = "absolute"; // 绝对定位（相对于 container）
slider.style.top = "0";
slider.style.height = "100%"; // 高度占满容器
slider.style.width = "5px"; // 分割线宽度（便于点击拖拽）
slider.style.backgroundColor = "#fff"; // 白色分割线
slider.style.cursor = "col-resize"; // 鼠标悬浮显示左右拖拽样式
slider.style.zIndex = "1000"; // 确保分割线在最上层
slider.style.left = "50%"; // 初始位置与 splitPosition 一致

4：鼠标拖拽事件绑定（交互逻辑实现）

基于Cesium.js的屏幕分割交互功能，通过鼠标拖拽控制场景分屏比例。核心功能包括：拖拽状态管理、分割位置计算、界面元素同步更新。

变量定义

const handler = new Cesium.ScreenSpaceEventHandler(slider);
let isDragging = false; // 拖拽状态标记（默认未拖拽）
let startX; // 记录鼠标按下时的初始 X 坐标（修正拖拽偏移）

鼠标按下事件

// 鼠标左键按下事件（开启拖拽）
handler.setInputAction((movement) => {
  isDragging = true;
  startX = movement.position.x; // 记录鼠标按下时的初始 X 坐标
}, Cesium.ScreenSpaceEventType.LEFT_DOWN);

鼠标移动事件

// 鼠标移动事件（更新分割位置）
handler.setInputAction((movement) => {
  if (!isDragging) return; // 未拖拽时，不执行任何操作
  const endPosition = movement.endPosition; // 鼠标当前位置
  // 计算新的分割位置（0-1 范围）
  const splitPosition = (slider.offsetLeft + endPosition.x - startX) / slider.parentElement.offsetWidth;
  // 限制 splitPosition 范围在 0-1 之间，避免超出屏幕
  const clampedSplitPosition = Cesium.Math.clamp(splitPosition, 0, 1);

  // 更新场景分屏位置和分割线样式
  viewer.scene.splitPosition = clampedSplitPosition;
  slider.style.left = `${clampedSplitPosition * 100}%`;
}, Cesium.ScreenSpaceEventType.MOUSE_MOVE);

鼠标释放事件

// 鼠标左键抬起事件（结束拖拽）
handler.setInputAction(() => {
  isDragging = false;
}, Cesium.ScreenSpaceEventType.LEFT_UP);
