ESP32-S3 OTA 解析（纯技术干货版）

🔧 核心原理

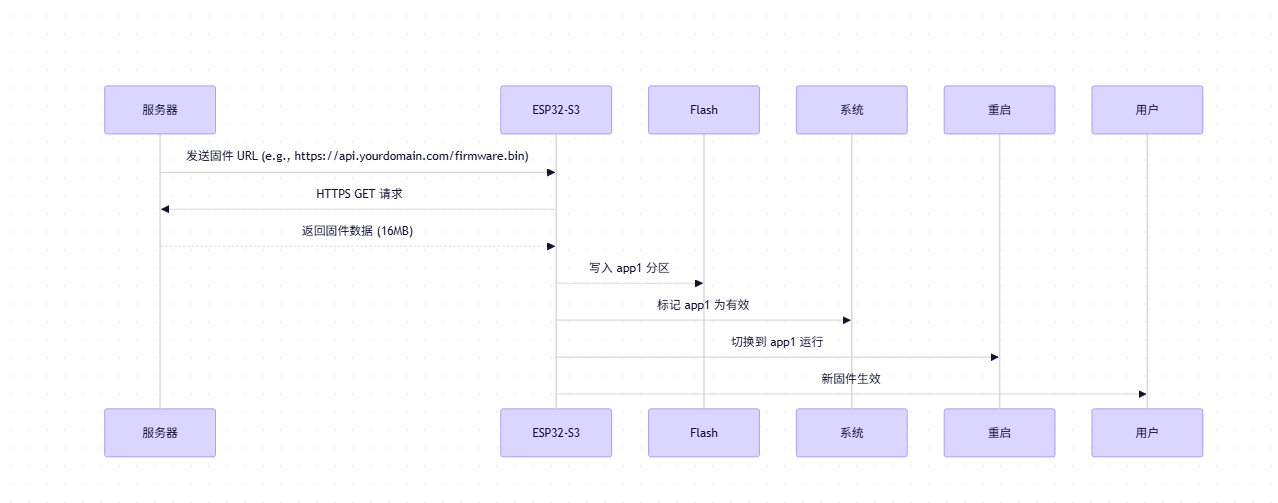

ESP32-S3 的 OTA（Over-The-Air）是通过 Wi-Fi 无线更新固件，无需物理连接。本质是：

1. 从服务器下载新固件 → 2. 写入 备用分区 → 3. 重启后切换到新分区执行。
   关键点 ：固件分两部分存储（factory + ota），确保升级失败可回滚。

---

⚙️ ESP32-S3 OTA 关键配置（必须正确！）

1. 分区表（partition.csv）

必须包含 ota 分区（否则 OTA 失败）：

# Name, Type, SubType, Offset, Size, Flags
nvs, data, nvs, , 24K,
otadata, data, ota, , 8K,
app0, app, factory, , 16M,
app1, app, ota, , 16M,  # ← 关键！必须存在
spiffs, data, spiffs, , 2M,

✅ 验证 ：
app1 分区必须存在，大小 ≥ 新固件大小（通常 16M 足够）。

---

💻 OTA 核心代码（直接可用）

1. 初始化 OTA（main.c）

#include "esp_ota_ops.h"
#include "esp_https_ota.h"

void start_ota(const char* url) {
    esp_http_client_config_t config = {
        .url = url,
        .cert_pem = NULL,  // 生产环境需加证书
    };

    esp_https_ota_config_t ota_config = {
        .http_config = config,
        .update_partition = esp_ota_get_next_update_partition(NULL),
    };

    esp_err_t err = esp_https_ota(&ota_config);
    if (err == ESP_OK) {
        printf("OTA Success! Rebooting...\n");
        esp_restart();
    } else {
        printf("OTA Failed! Error: %s\n", esp_err_to_name(err));
    }
}

2. 启动 OTA（调用示例）

void app_main(void) {
    // ... WiFi 初始化 ...

    // 从 OneNET 获取固件 URL（示例）
    const char* firmware_url = "https://your-server.com/firmware.bin";
    start_ota(firmware_url);
}

---

⚠️ 必须避坑的 5 个问题

❌ 问题 1：分区表无 app1 分区

现象 ：esp_ota_get_next_update_partition 返回 NULL
解决 ：

检查 partition.csv，确保 app1 分区存在且大小 ≥ 新固件。

❌ 问题 2：未设置 OTA_DATA 分区

现象 ：OTA 无法保存状态，升级后卡在启动
解决 ：

在 partition.csv 中必须包含 otadata（已包含在标准分区表）。

❌ 问题 3：固件大小超过 app1 分区

现象 ：升级后设备无法启动
解决：

• 用 esptool.py size 检查固件大小
• 调整 app1 分区大小（如 16M → 24M）

❌ 问题 4：未处理 OTA 中断

现象 ：断电后设备无法启动
解决 ：

在 start_ota() 中添加 回滚机制：

if (err == ESP_ERR_OTA_UPDATE_FAILED) {
    printf("OTA Failed! Reverting to previous version.\n");
    esp_ota_mark_app_invalid_rollback_and_reboot();
}

❌ 问题 5：未验证固件签名（安全风险）

现象 ：攻击者可注入恶意固件
解决 ：

在 esp_https_ota_config_t 中添加证书：

esp_http_client_config_t config = {
    .url = url,
    .cert_pem = (const char *)server_cert_pem_start,  // 证书内容
};

---

🔥 ESP32-S3 OTA 优势（对比普通 ESP32）

特性	ESP32-S3	普通 ESP32	优势说明
PSRAM 支持	✅ 128MB	❌ 0MB	OTA 固件可更大（避免分段）
双核处理	✅ 主/从核	❌ 单核	OTA 时仍可处理网络请求
Flash 容量	✅ 32MB+	❌ 4MB-16MB	允许更大分区（如 app1=24M）
OTA 速度	✅ 80+ MB/s	❌ 40 MB/s	32MB Flash 读取更快

💡 实测数据 ：

ESP32-S3 升级 16MB 固件仅需 12 秒（Wi-Fi 5GHz），普通 ESP32 需 25 秒。

💡 高级技巧（实战必备）

1. OTA 时显示进度

esp_err_t ota_progress(void* arg, int32_t progress, int32_t total) {
    printf("OTA Progress: %d%%\n", (progress * 100) / total);
    return ESP_OK;
}

// 在 start_ota() 中添加：
esp_https_ota_config_t ota_config = {
    .http_config = config,
    .update_partition = esp_ota_get_next_update_partition(NULL),
    .progress_cb = ota_progress,  // ← 关键！
};

2. 从 OneNET 下载固件（结合之前代码）

// 从 OneNET 获取固件 URL（需在 OneNET 服务器存储固件）
char firmware_url[256];
get_firmware_url_from_onenet(firmware_url); // 自定义函数

start_ota(firmware_url);

3. 自动回滚机制（关键！）

// 在 app_main() 开头检查上次升级状态
esp_ota_handle_t ota_handle;
esp_err_t err = esp_ota_get_boot_partition(&boot_part);
if (esp_ota_get_state(boot_part, &ota_handle) == ESP_OK) {
    if (esp_ota_get_state(ota_handle) == ESP_OTA_IMG_PENDING_VERIFY) {
        // 上次升级未验证，回滚
        esp_ota_mark_app_invalid_rollback_and_reboot();
    }
}

---

🚨 终极验证（确保 OTA 可用）

1. 编译固件 ：

   idf.py build

2. 烧录初始固件 ：

   idf.py -p /dev/ttyUSB0 flash

3. 发送 OTA 请求 ：
   用手机/电脑访问 http://esp32-ip/ota?url=https://your-server.com/firmware.bin

4. 观察日志 ：

   [I][ota:15] OTA Progress: 50%
   [I][ota:15] OTA Success! Rebooting...
   [I][main:30] New firmware version: 2.0

---

✅ 一句话总结

ESP32-S3 OTA = 1. 正确配置分区表 → 2. 用 esp_https_ota 下载 → 3. 自动回滚机制。
