PL27A1对拷线搭配 PTCB818A 设计资料 高速跨系统互传+键鼠共享一缆搞定

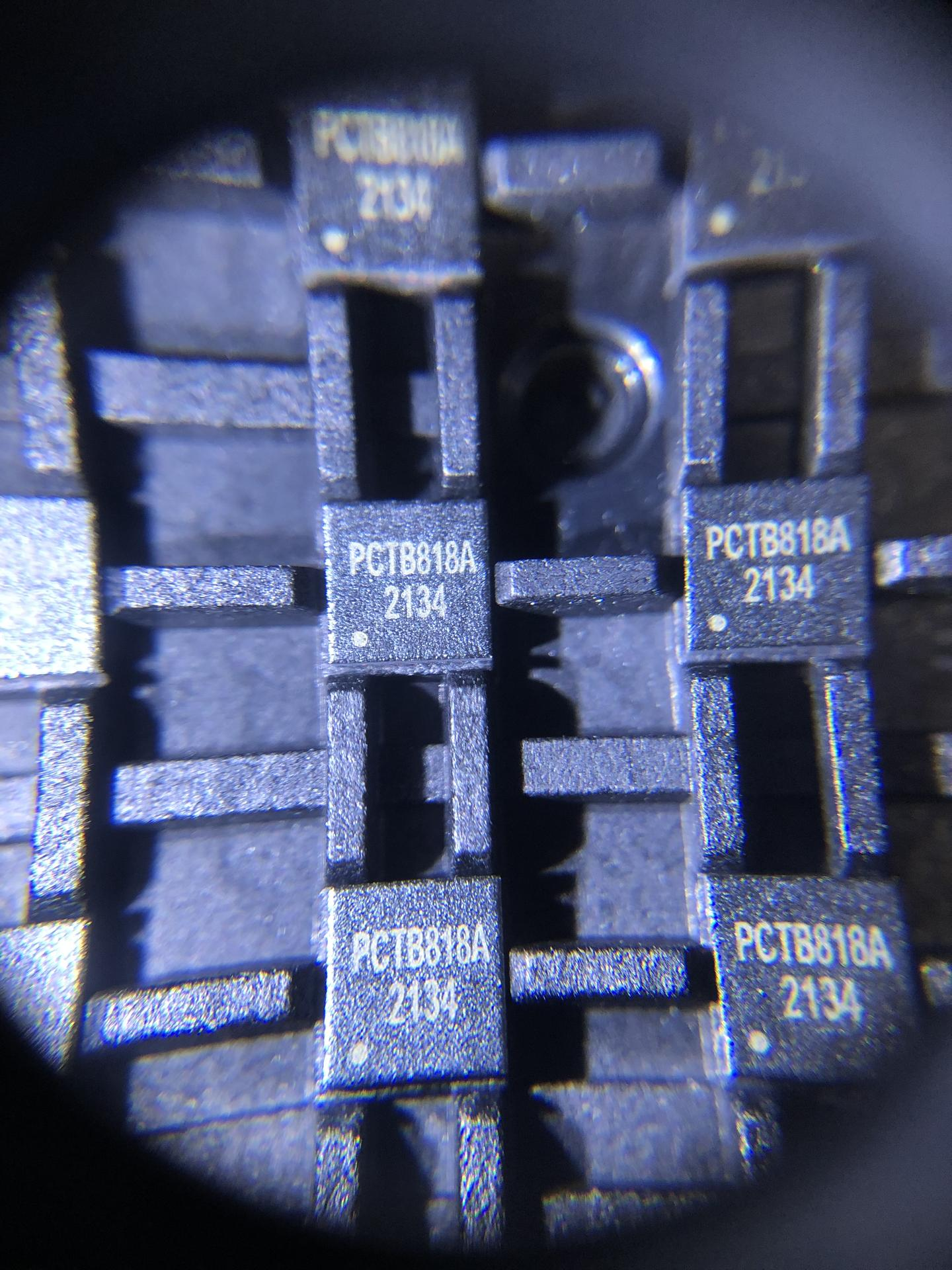

PTCB818A搭配PL27A1芯片支持ICP、ISP、IAP编程及OTA无线升级,具备多种低功耗模式(如休眠模式最低可达1.4μA),适用于低功耗物联网设备。

PL27A1是一款专为USB主机间数据传输设计的单芯片SuperSpeed USB 3.0主机到主机桥接控制器。该芯片支持高达5Gbps的数据传输带宽,比高速USB 2.0(480Mbps)快10倍,并向后兼容所有USB3.0/USB2.0/USB1.1主机、设备和集线器。

外设资源丰富,包括全速USB主从控制器、4路UART、SPI接口、12位ADC(10通道外部+2通道内部)、触摸按键检测模块、RTC、PWM定时器以及温度传感器等。支持AES-128加密和唯一ID,保障安全性能。蓝牙BLE模块符合v4.2标准,接收灵敏度达-96dBm,最大发射功率+5dBm,通信距离约240米。

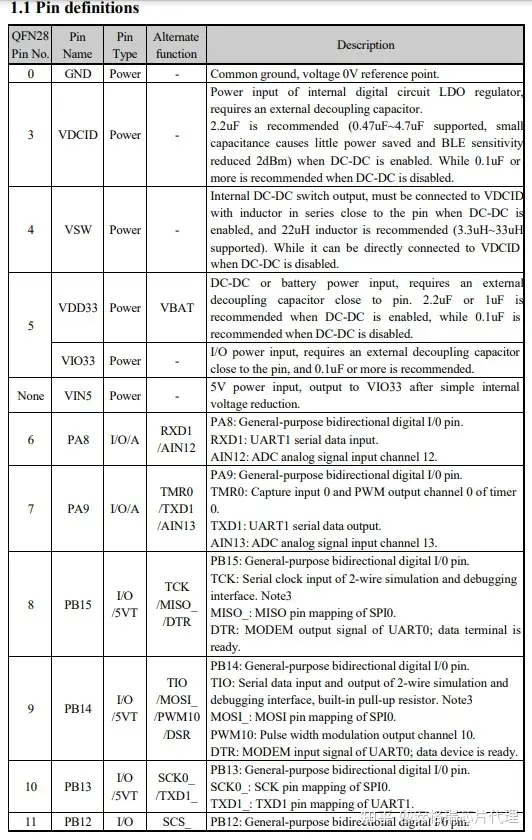

采用QFN28封装,提供22个GPIO,部分支持5V输入,并集成DC-DC转换器以降低功耗

。

512K字节的非易失性存储器FlashROM :

448KB用户应用程序内存区CodeFlash

32KB用户非易失性数据存储区

DataFlash

24KB系统引导程序内存区Boot[ oader

8KB系统非易失性配置信息存储区InfoFlash

支持ICP、ISP和IAP, 支持OTA无线升级基本上,在20MHz的系统频率下无需等待

18K字节易失性数据存储SRAM :

使用16KB双电源的睡眠保持存储区RAM16K

采用2KB双电源供电的睡眠保持存储区RAM2K

电源管理和低功耗:

支持3.3V和2.5V供电,

内置DC-DC转换器,在0dBm发射功率下电流为6mA

待机模式: 1.5毫安

暂停模式: 320uA

睡眠模式:从1.4uA到6uA的多 个档位

关机模式:从0.3uA到1 3uA的多个档位

低功耗或低电压的可选监测

高精度电池电压

安全特性: AES- 128加密和解密,唯- -ID

蓝牙低功耗(BLE) :

集成了2.4GHz射频收发器、基带和链路控制.

96dBm的接收灵敏度,可编程+5dBm的发射功率

BLE符合蓝牙核心规范v4.2

在3dBm的发射功率下,无线通信距离约为240米

提供优化的协议栈和应用层API,并支持网络连接.

通用串行总线( USB) :

内置USB控制器和DMA,支持64字节数据包

集成USB 2.0全速收发器PHY,无需外设支持全速/低速的主机和设备模式

实时时钟(RTC):支持2种定时和触发模式

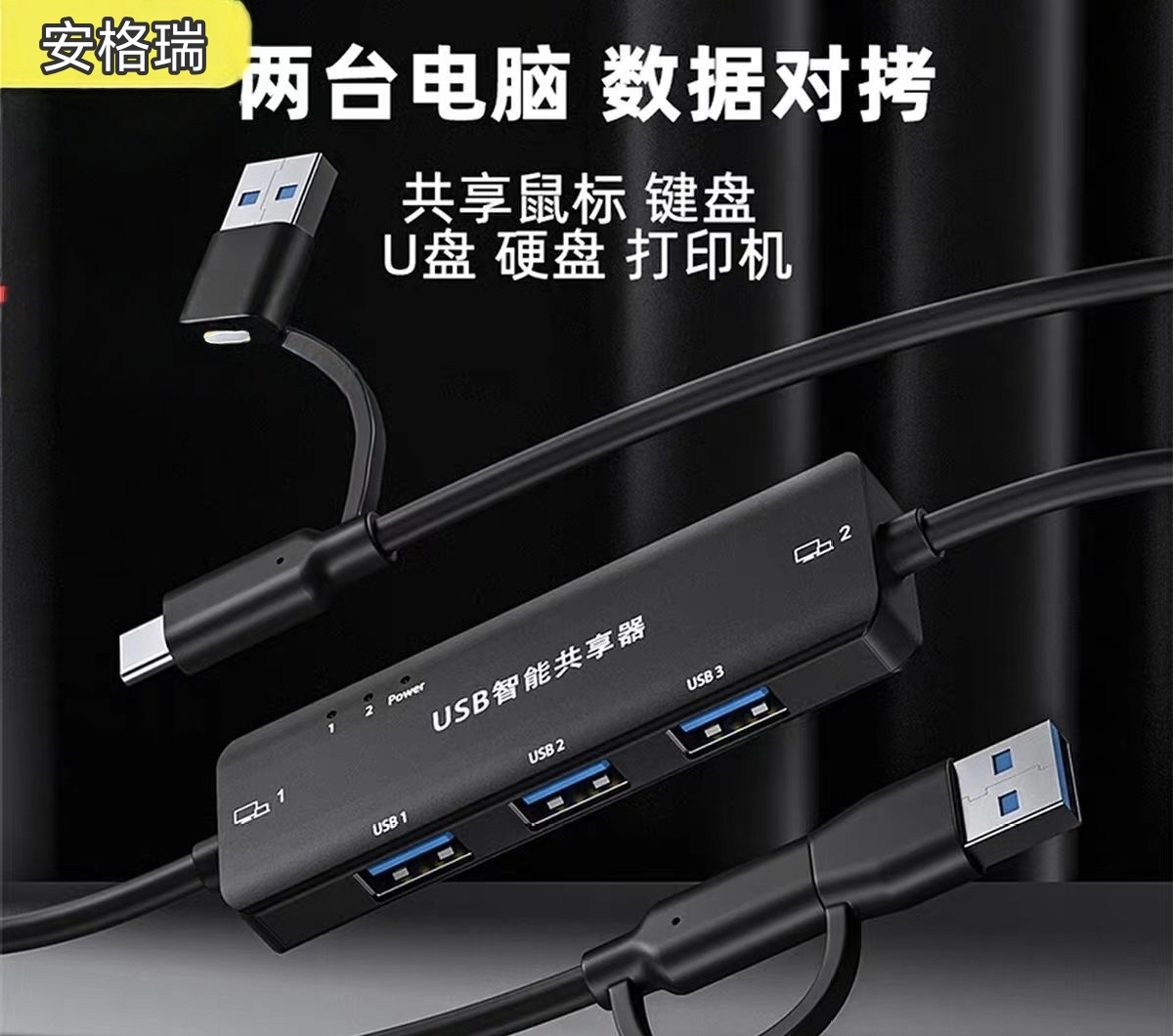

PL27A1高速USB向下兼容,可与所有USB3.0/USB2.0/USB1.1主机、设备和集线器互操作,PL27A1是一款专为数据传输而设计的单芯片高速USB 3.0主机到主机桥接控制器。超高速USB的数据传输带宽高达5Gbps,性能比高速USB 2.0(480Mbps)提高了10倍。PL27A1 USB3.0传送电缆允许用户通过USB端口将运行Microsoft Windows XP/Vista/7/8的旧计算机轻松连接到运行Windows Vista/7/8的另一台新计算机。一旦程序为两台计算机建立了连接,用户就可以轻松地将大型数据文件和程序设置从旧计算机传输到新计算机。
