基于Matlab的模糊自适应PID控制器探索

54.基于matlab的模糊自适应PID控制器，PID参数的整定必须考虑到在不同时刻三个参数的作用及相互之间的关系。在线实时模糊自整定PID算法的基础上，通过计算当前系统e和误差变化率ec，利用模糊规则进行模糊推理，查询模糊矩阵表进行参数调整。程序已调通，可直接运行。

在控制系统的设计中，PID控制器以其结构简单、稳定性好、工作可靠、调整方便等优点被广泛应用。然而，传统PID控制器的参数一旦设定，在整个控制过程中就固定不变，难以应对复杂多变的工况。这时，模糊自适应PID控制器就展现出了它的强大之处。

PID参数的整定是个关键活儿，得充分考虑在不同时刻比例（P）、积分（I）、微分（D）这三个参数各自发挥的作用，以及它们相互之间千丝万缕的关系。简单来说，比例系数决定了系统对误差的快速响应能力；积分系数主要用于消除系统的稳态误差；微分系数则能够预测误差变化趋势，提前进行调节，提高系统的稳定性。

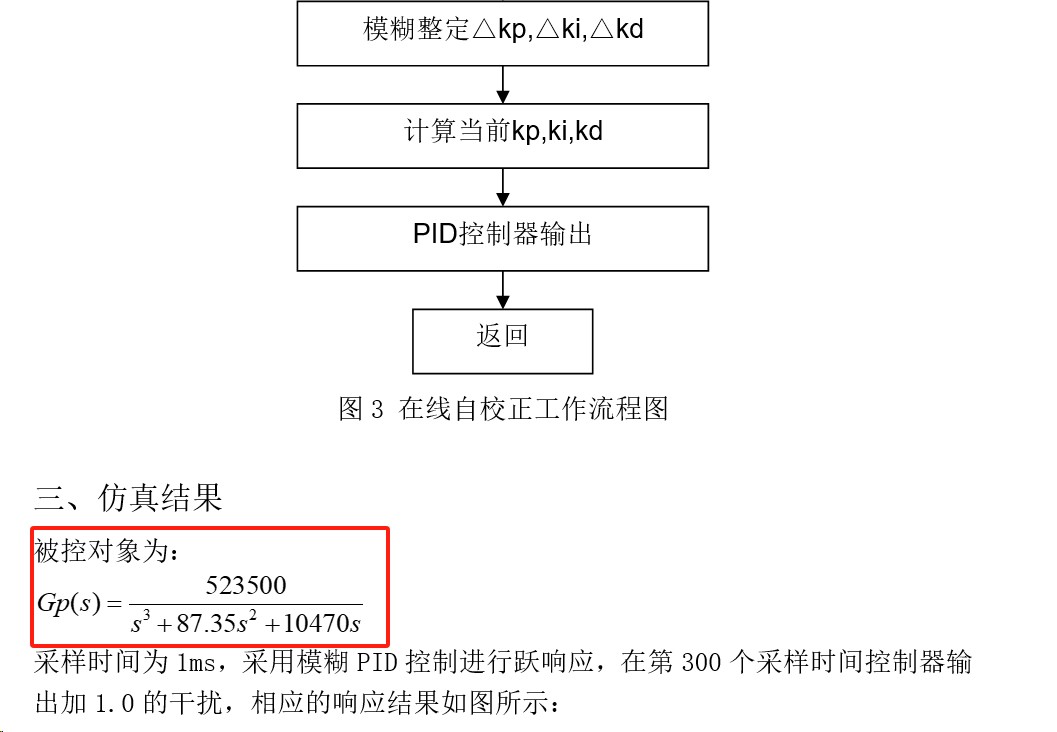

今天咱就聊聊基于Matlab实现的模糊自适应PID控制器。这里采用的是在线实时模糊自整定PID算法，它的核心思路是通过实时计算当前系统的误差e以及误差变化率ec ，然后依据事先设定好的模糊规则进行模糊推理，再查询模糊矩阵表来对PID参数进行动态调整。这么做的好处就是能让PID控制器根据系统运行状态实时改变参数，始终保持良好的控制性能。

下面咱看看关键代码部分（Matlab代码）：

matlab 复制代码

% 定义模糊推理系统
fisMat = newfis('fuzzy_PID');

% 定义输入变量e
fisMat = addvar(fisMat,'input','e',[-3 3]);
fisMat = addmf(fisMat,'input',1,'NB','zmf',[-3 -1]);
fisMat = addmf(fisMat,'input',1,'NS','trimf',[-3 0 3]);
fisMat = addmf(fisMat,'input',1,'ZO','trimf',[-1 0 1]);
fisMat = addmf(fisMat,'input',1,'PS','trimf',[-3 0 3]);
fisMat = addmf(fisMat,'input',1,'PB','smf',[1 3]);

% 定义输入变量ec
fisMat = addvar(fisMat,'input','ec',[-3 3]);
fisMat = addmf(fisMat,'input',2,'NB','zmf',[-3 -1]);
fisMat = addmf(fisMat,'input',2,'NS','trimf',[-3 0 3]);
fisMat = addmf(fisMat,'input',2,'ZO','trimf',[-1 0 1]);
fisMat = addmf(fisMat,'input',2,'PS','trimf',[-3 0 3]);
fisMat = addmf(fisMat,'input',2,'PB','smf',[1 3]);

% 定义输出变量kp
fisMat = addvar(fisMat,'output','kp',[-0.3 0.3]);
fisMat = addmf(fisMat,'output',1,'NB','zmf',[-0.3 -0.1]);
fisMat = addmf(fisMat,'output',1,'NS','trimf',[-0.3 0 0.3]);
fisMat = addmf(fisMat,'output',1,'ZO','trimf',[-0.1 0 0.1]);
fisMat = addmf(fisMat,'output',1,'PS','trimf',[-0.3 0 0.3]);
fisMat = addmf(fisMat,'output',1,'PB','smf',[0.1 0.3]);

% 这里类似地定义输出变量ki和kd，代码省略

% 定义模糊规则
rulelist = [1 1 1 1 1;  % 简单示例规则，实际会更复杂
            1 2 2 1 1;
            % 更多规则...
           ];
fisMat = addrule(fisMat,rulelist);

% 保存模糊推理系统
writefis(fisMat,'fuzzy_PID.fis');

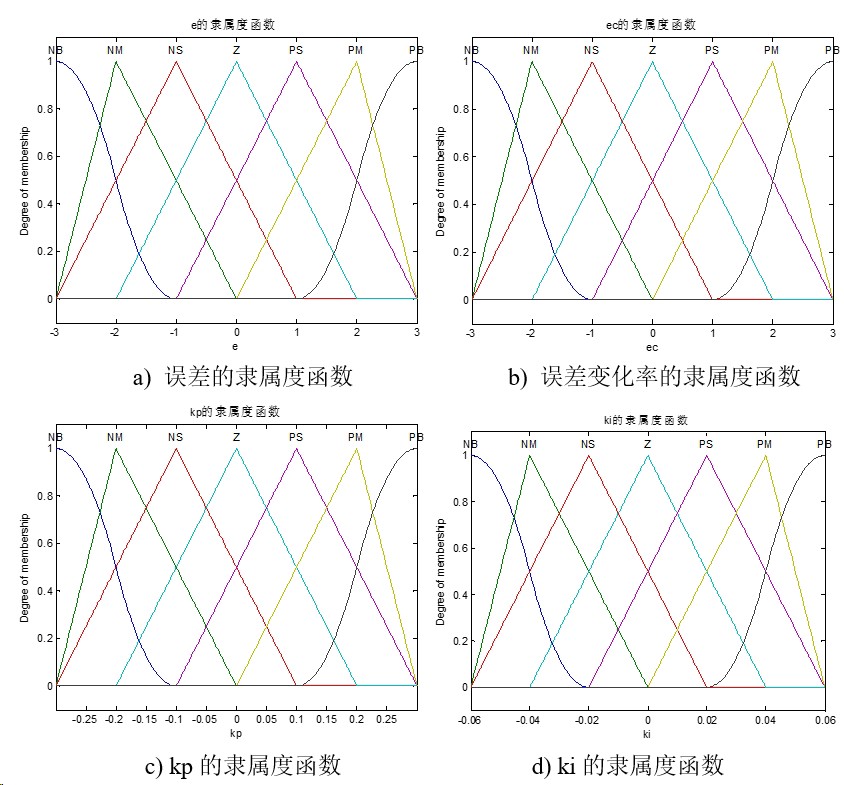

在这段代码里，首先通过newfis函数创建了一个模糊推理系统fuzzy_PID。然后分别定义了输入变量误差e和误差变化率ec，给它们划分了不同的模糊子集，像NB（负大）、NS（负小）等等，每个子集都对应特定的隶属度函数，这里使用了zmf（Z形隶属度函数）、trimf（三角形隶属度函数）、smf（S形隶属度函数）等。接着，又定义了输出变量kp（比例系数的调整量），同样划分模糊子集和确定隶属度函数。最后，通过addrule函数添加模糊规则，这些规则决定了根据输入的e和ec如何调整kp等参数，实际应用中规则会更丰富和复杂。

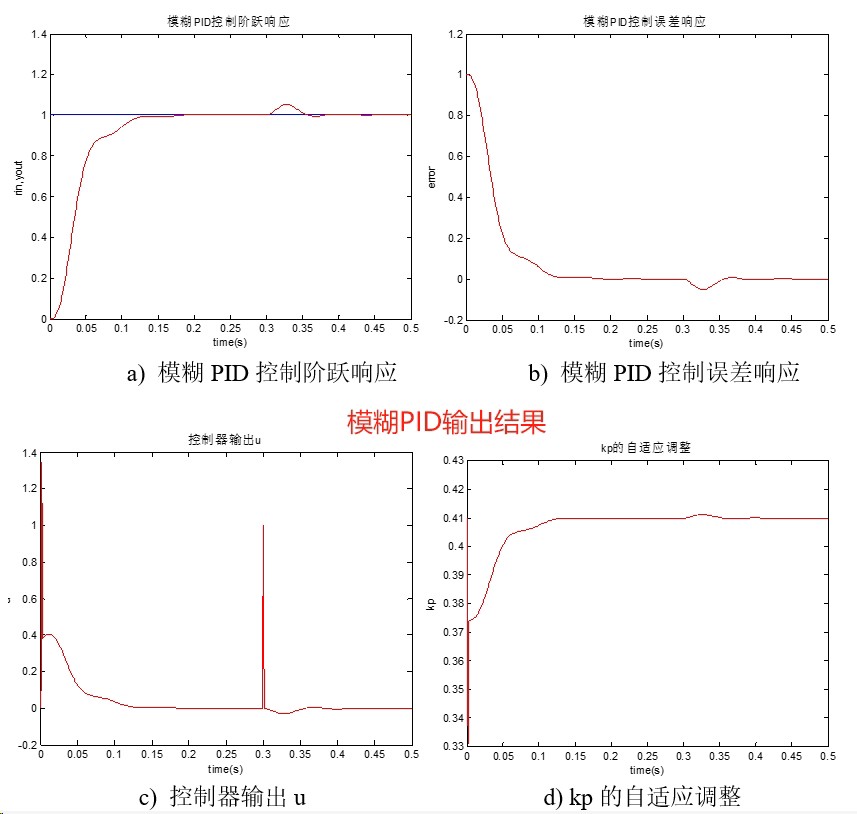

值得一提的是，这个程序已经调通，可以直接运行啦。通过这样的模糊自适应PID控制器，系统在面对不同工况时能够更加智能地调整PID参数，从而提升控制效果。感兴趣的小伙伴可以在Matlab里亲自实践一下，感受它的魅力所在。
