本示例面向对物联网与 Arduino 生态感兴趣的初学者与进阶者，一步一步实现"Blinking LED from Arduino Cloud"示例的原理与操作方案。笔者将通过Arduino Cloud 网页端的仪表盘创建一个开关，远程控制Arduino UNO Q 板上自带的LED。要实现这一点，需要在 Arduino Cloud 中配置设备（device）、Thing（thing）与仪表盘（dashboard），并在 Arduino App Lab 中复制示例项目、填入云端凭证，随后在同一页面的"RUN"模式下启动应用，即可Arduino Cloud 远程点亮或熄灭LED。笔者将分别从硬件与软件前提、云平台搭建步骤、App 启动流程、工作机理以及核心代码逐行解读等角度展开，带您从零搭建一条云端数据通道与到板载LED的联动链路。
硬件与软件前提
一，硬件
Arduino UNO Q
USB‑C电缆
二，软件
Arduino app lab 0.3.0
Arduino app cli 0.8.0
云平台搭建步骤
Arduino Cloud 端设置（从云到设备）
1，登录 Arduino Cloud。在你的浏览器中打开网页并完成登录或创建账号。

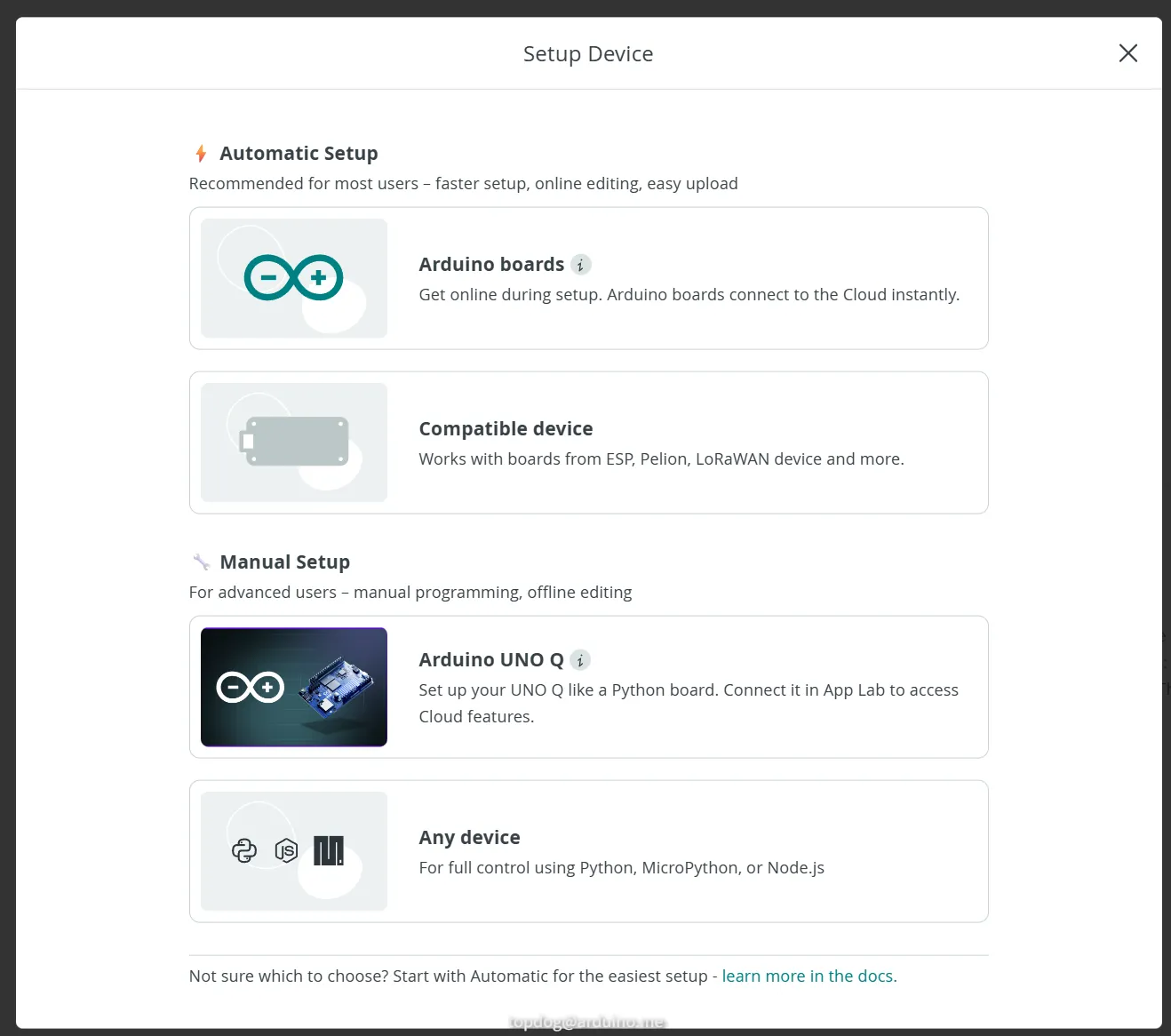

2，进入设备管理，创建"manual device"类型的设备。按照页面指引完成创建，记录下设备ID（device_id）与密钥（secret_key），后续需要在 App 中手动填入。注意此处的凭证只与环境绑定，一旦创建完成不要散落传播。

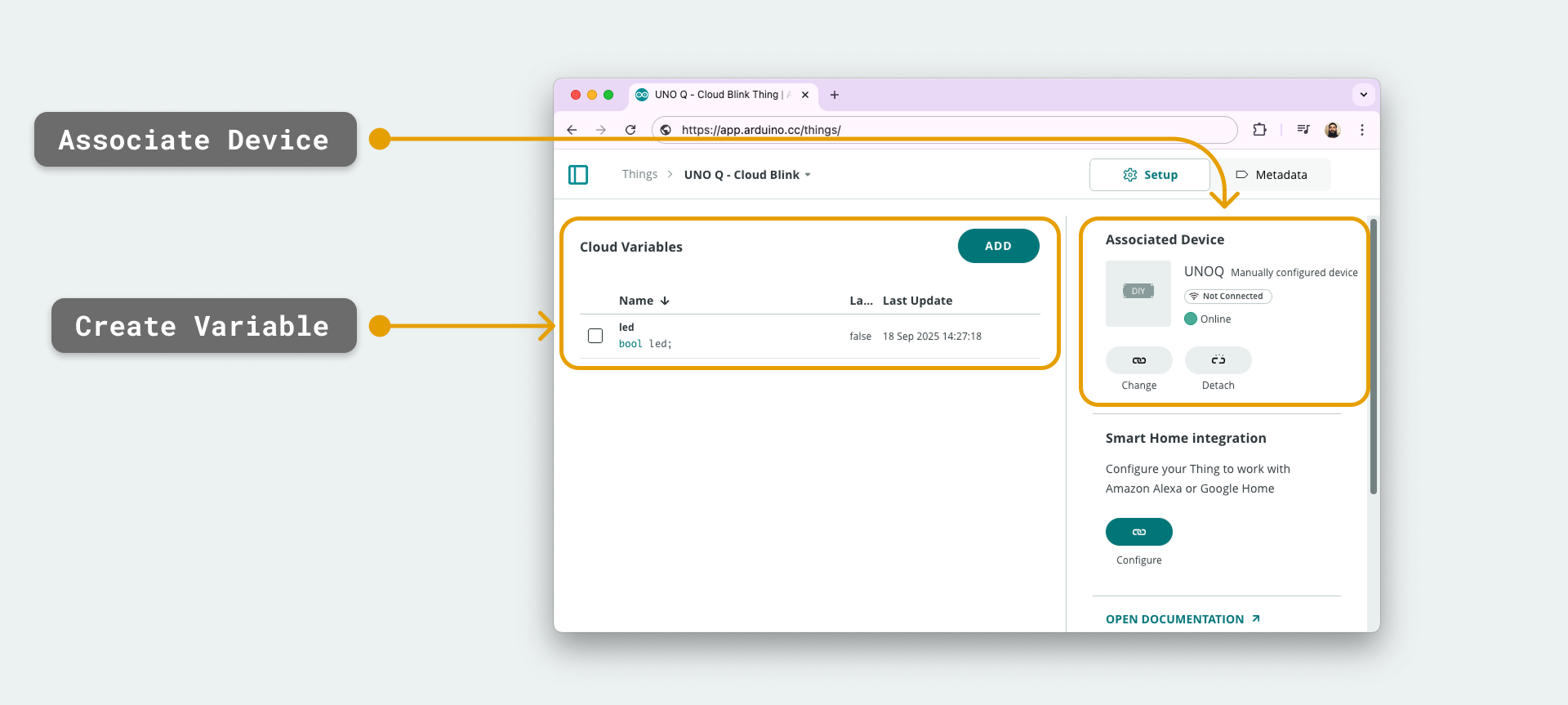

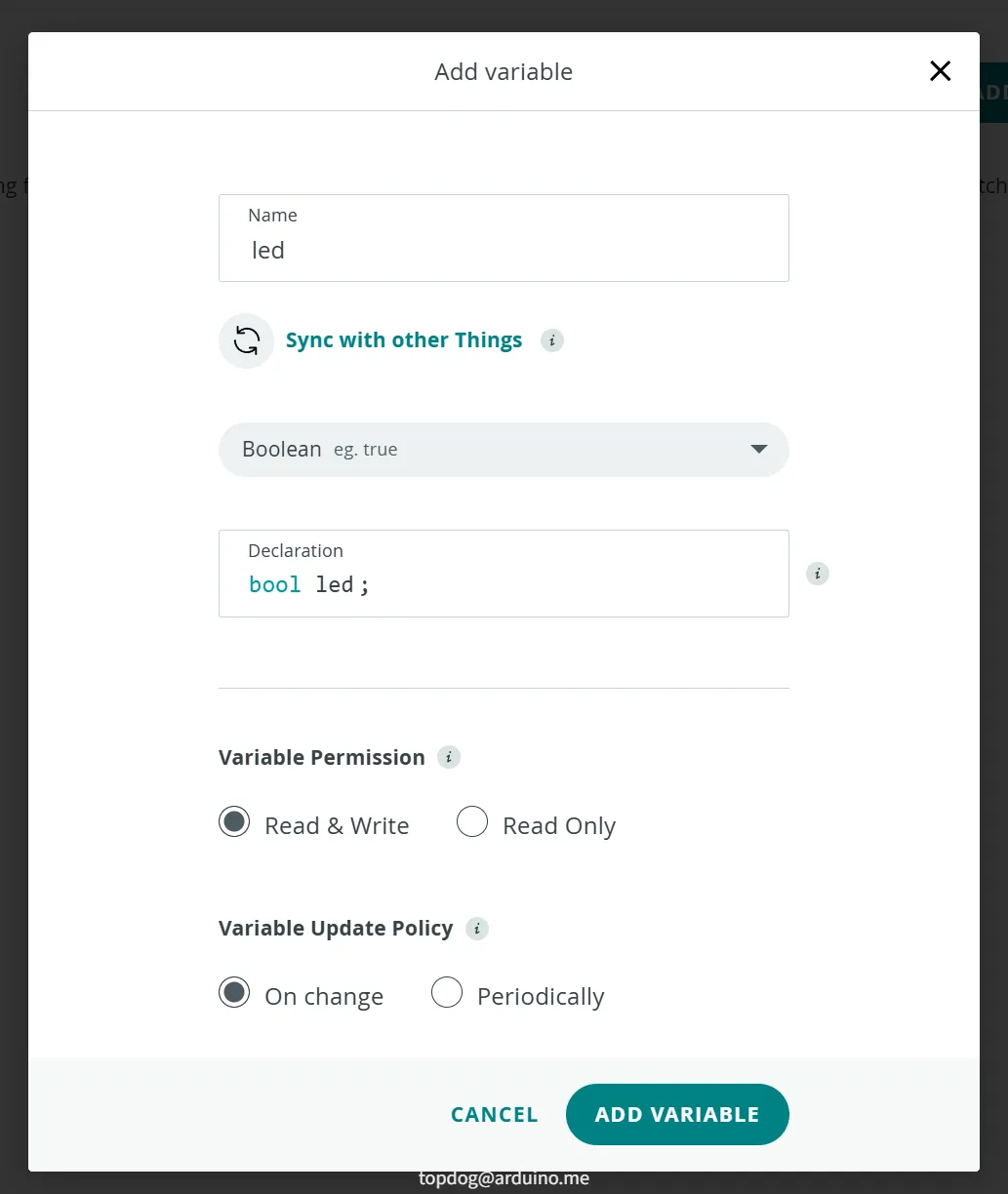

3，进入 Things，创建一个新 Thing。在 Thing 内部创建一个 boolean 类型变量，命名为"led"，
并将刚才创建的设备关联到这个 Thing 上。这样您的硬件资源与云端变量之间就建立了绑定关系。

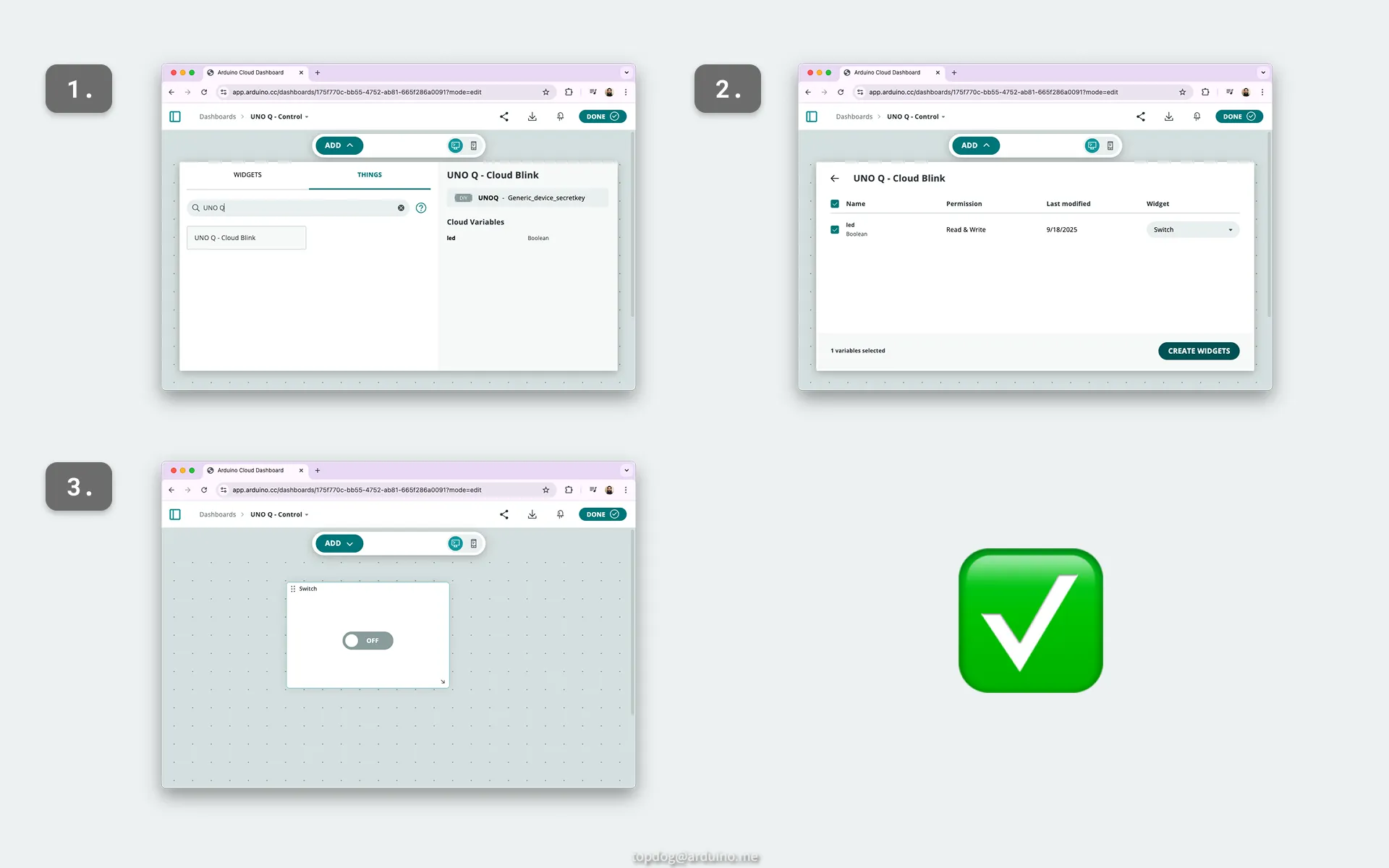

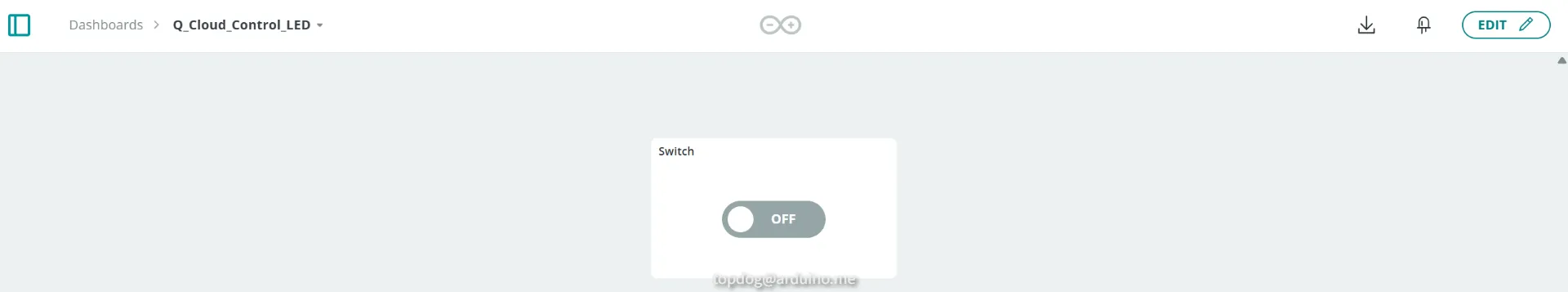

4，进入 Dashboards，创建新的仪表盘。仪表盘进入编辑模式后，点击"Edit"，选择您刚创建的 Thing。页面会自动在仪表盘上为"led"变量分配一个开关（switch）控件。完成后，切换编辑模式为浏览模式即可开始使用。
5，完成后，您的设备、Thing、变量与仪表盘就形成了一个完整的状态管理链路。您此刻已经可以在网页端打开仪表盘并切换开关，虽然控制端还没有连上，但云端已经准备就绪。
App 启动流程
App Lab 端配置（从示例到执行）
1，打开 Arduino App Lab，复制样例：找到本示例的标题，点击旁边的箭头，复制一份备用，因为你不能直接修改内置样例，需要自己掌控配置。

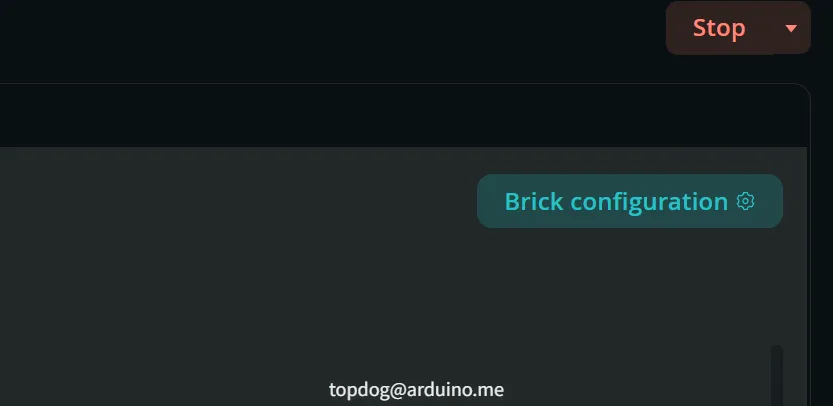

2，进入 App 页面，点击名为"Arduino Cloud"的 Brick，再点击"Brick Configuration"按钮。

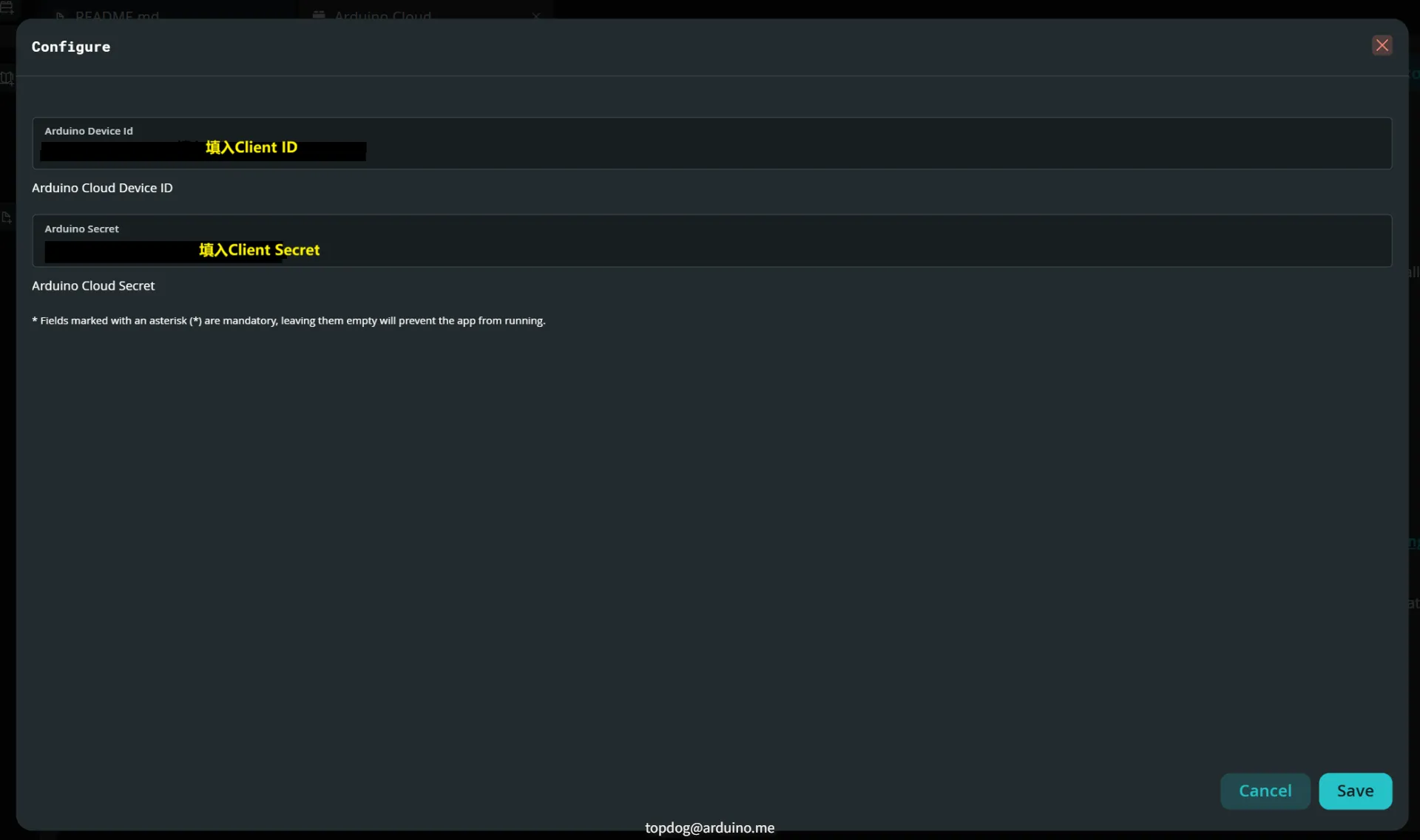

3，在配置中填入云端凭证：用您刚才记录的 device_id 和 secret_key，替换样例中的占位符文本（<YOUR_DEVICE_ID> 与 <YOUR_SECRET>），确认保存。此时您的应用才能与云端建立加密连接与通道。这步非常关键文档中也没有提及，两个参数自动写入app.yaml文件，请大家记住Client Secret上必须带有"xxxx"。
4，启动应用：点击页面右上角的"RUN"按钮，启动等待您的应用加载完成。此时，App Lab 会启动您的 Python 世界，并监听云端状态变化。
5，当您在仪表盘中切换"led"开关时，云端状态会产生变更，App Lab 中的 Python 会自动收到更新，并通过 Bridge 对固件发起调用，从而实现对 LED 的远程点亮与熄灭。

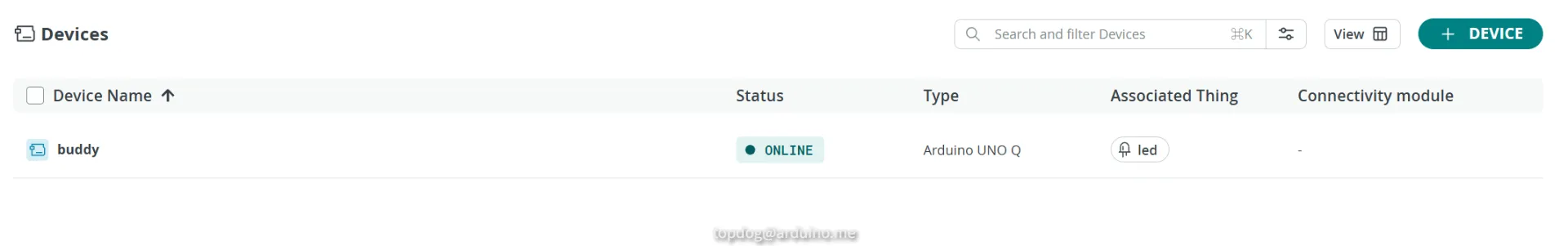

6，可以查看到Q板在线（online）提示。

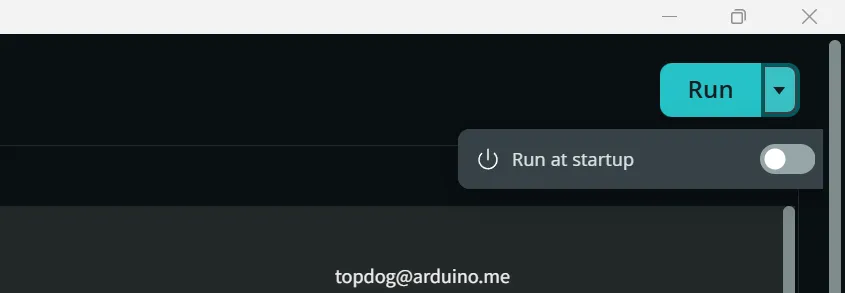

7，Arduino app lab 升级到0.3.0版本，设置default位置到了右上角。RUN右面点击下拉框选择RUN at startup，就会在app名称后面出现default。
工作原理（从云到板）

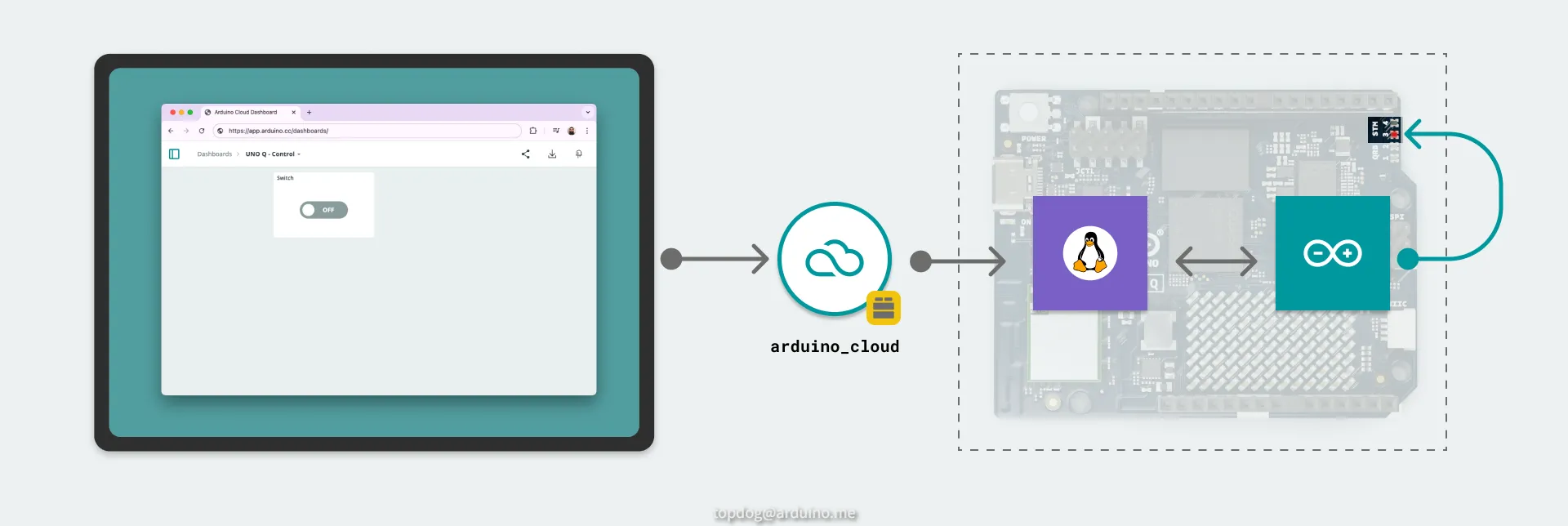

整个工作流遵循"用户操作 -> 云端状态变更 -> Python监听 -> Bridge调用 C++ -> 硬件电平变化"这条因果链。核心机理如下：
当你在仪表盘点击开关，云端会同步更新设备端的状态。这里对应的是一个 bool 类型的"led"变量。
运行在 UNO Q 板载 Linux 环境中的 Python 会启动云端连接，并对变量进行监听。当它检测到变量值的改变，会执行一个回调函数，并在回调内发起 Bridge 调用。
Bridge 提供双向通信框架，将消息从MCP端侧（监听与桥接）Python 编程与MCU端侧（注册服务与执行）C++编程。C++端会注册一个服务，名为"set_led_state"，它接收 Python 传过来的新状态，并立即调用 digitalWrite() 对板载 LED 执行点亮或熄灭。
下一次您再切换开关，上述链路会再次工作，但不会额外增加复杂度：只要云端状态与监听-调用链路稳定，控制端就与硬件端解耦，扩展其他设备或传感器时，只要重复这套"变量+回调+桥接"的方法即可。
在细节上，还要注意板载 LED 的默认逻辑为反相：通常 LED_BUILTIN点亮时为低电平，熄灭时为高电平。所以当收到 state=true 时，你需要把 LED 置为 LOW 才能真正"亮"；当 state=false 时，则相应设置为 HIGH。
从运行顺序看，以下三个关键事件是稳定的：
1，仪表盘状态改变；
2，新状态在 Arduino Cloud 中更新；
3，在 UNO Q 上的 Python 接收并通过 Bridge 把变更传给 C++，让板载 LED 完成同步。
如果您需要一次看到事件的完整流程，可以在仪表盘进行多次切换，LED 会即时响应，表明链路延迟很低、云端连接稳定。
代码解读
下面拆解核心代码结构，分别从MCP端侧（监听与桥接）Python 编程与MCU端侧（注册服务与执行）C++编程来解释它们如何协作。
MCP端侧（监听与桥接）Python 编程
1，初始化云端连接：通常你会看到 iot_cloud = ArduinoCloud() 这一行，她创建了一个云端对象，负责将本地 Python 世界与远端的 Arduino Cloud 建立安全合法的通道。初始化参数会根据您填入的凭证自动去完成设备绑定与认证。
2，注册变量与回调：iot_cloud.register("led", value=False, on_write=led_callback) 表示您对名为"led"的 boolean 变量进行注册，初始值设为 False，同时提供一个回调函数 led_callback，当云端变量值更新时，这个函数会被触发。
3，执行桥接调用：在 led_callback 内，会看到 Bridge.call("set_led_state", value) 这一句，即把最新的 state 值通过名为"set_led_state"的服务，桥梁式地下发到固件。
4，注意：在默认逻辑中，需要保证回调签名与 register 定义的回调类型一致，通常回调会接收旧值与新值或至少新值。
整个 Python 端的流程，就是在"云端状态改变---回调触发---Bridge发起调用"这三个步骤中循环，帮助你把页面上的开关变化转换成固件能理解的消息形式。
MCU端侧（注册服务与执行）C++编程
1，注册桥接服务：Bridge.provide("set_led_state", set_led_state); 这行代码的意思是，固件为 Python 的桥接调用准备好一个处理函数入口，名称为"set_led_state"。一旦函数被调用，就会进入对应的实现体。
2，实现服务函数：set_led_state(bool state) { digitalWrite(LED_BUILTIN, state ? LOW : HIGH); } 这段代码负责把传入的布尔值转换为 GPIO 电平。由于板载 LED 的物理行为是反相的，你需要用三元表达式的逆置规则，把 true 映射为 LOW，false 映射为 HIGH，从而实现真正的"开灯"和"关灯"。
3，执行周期：在 Arduino 的 setup() 与 loop() 中，Bridge.provide 与其他服务初始化一般在 setup() 中调用；loop() 保持对桥接消息的轮询，并在接收到请求后立即执行动作。
mcu固件这一侧，保持了"短平快"的接口与实现风格，确保从收到变更到执行点亮/熄灭几乎是即时的。代码量虽小，但它是真实世界中把"事件"落实为"动作"的关键一环。
常见问题与注意事项
1，凭证填写不完整：若在 App Lab 中没有将 <YOUR_DEVICE_ID> 与 <YOUR_SECRET> 替换为真实值，应用将无法与云端建立连接，LED 也不会跟随开关变化。若问题存在，先检查凭证是否正确、保存是否成功。
2，LED 逻辑反相问题：初次上手时容易忽视_board_上的 LED 逻辑。如果把 true 映射为 HIGH，会出现"越按越暗"的感觉。正确的映射遵循 LED_BUILTIN 的低电平点亮策略。
3，设备未关联：需要确保 Thing 与设备的关联已正确配置，否则即便云端变量变动，板载也收不到新状态，或根本不会上线。
4，网络状态：若你使用 SBC 模式并在本地操作，确保网络连通；若远程操控，需要板载能正常访问外网（通常 Arduino Cloud 会提供通过安全通道的接入方案）。
5，Bridge 调用名一致性：Python 与 C++两端的调用名称（即"set_led_state"）需完全一致，一旦写错或变更，导致调用无效。
扩展与探究方向
理解了灯的远程开关后，你可以把同样的结构扩展为多变量的仪表盘，例如用一个"RGB三色灯"、"数值舵机角度"、"模拟传感器采样"等。步骤是类似的：先在 Thing 中定义这些变量，然后在 App Lab 中注册与监听，再在固件中注册相应的服务，并实现对硬件的驱动。比如舵机角度就可以通过 Bridge.call("rotate_servo", angle) 与 Bridge.provide("rotate_servo", rotate_servo) 的方式建立调用链路。
另一个有价值的延伸是周期性数据上报：保持云端变量的值不变，增加另一类变量，如"temp"用于上报温湿度，并用另一组注册 on_write/on_read 与 Bridge.call 机制完成双向交互，让云端既能下发指令，也能收集现实时间的数据，再在仪表盘以图形报表展示。
此外，还可以利用多个Thing组织一个家庭或工站级的场景：把房间灯、车库门、温室湿度分别绑定到不同Thing，并在不同仪表盘进行分组操作。通过云端的用户体系与分享权限管理，让协作管理变得安全、精细。
小结
在这个示例中，笔者看到了从网页端"开关"到板载"LED"的一条清晰链路：用户在仪表盘改变开关状态，Arduino Cloud 保持设备上的"led"变量同步，Arduino App Lab 中的 Python 监听变更并通过 Bridge 调用固件接口，由固件执行 digitalWrite 对物理电平进行改变，最终实现远程控制。她虽然简单，但包含了现代物联网应用的关键元素：云端状态、云-端安全桥梁、跨语言通信与硬件级执行。掌握了这套方法，您可以把云端语义应用到更多外设和传感器，打造更丰富的交互体验与自动化场景。与此同时，了解板载 LED 的默认逻辑、反相映射以及凭证与设备关联的设置细节，是保证示例顺利落地的关键。接下来，在您自己的项目中试着把开关扩展为按钮、再扩展为读数或遥控动作，沿着同样的"变量-回调-桥接"路径，您将快速构建出一条可靠的"云到硬件"通路。
