一前言

今天我们这里下雪了，还挺大的，但是很美，大家可以听听雪落下的声音，雪景总是伴随别离，我和我的前女友就是分别于一场雪，而我们这个OPENCV的系列也即将结束，预计还有两次更新，我们就将开始yolov8代码学习，等我总结出来我会从搭建环境开始到做一个项目。我还报名了蓝桥杯，算促进我的学习了，大家也要努力呀。

二主要内容

一BRIEF（Binary Robust Independent Elementary Features）

理论

我们知道 SIFT 使用 128 维向量作为描述子。由于它使用浮点数，因此需要 512 个字节。类似地，SURF 也至少需要 256 个字节（对于 64 维描述子）。为数千个特征点创建这样的向量需要大量的内存，这在资源有限的情况下是不可行的，特别是嵌入式系统。内存越大，匹配所需的时间越长。

但实际匹配时可能不需要所有的维度。我们可以使用 PCA，LDA 等几种方法对其进行压缩。甚至使用 LSH（Locality Sensitive Hashing，局部敏感哈希）等其他方法也可以将浮点数格式的这些 SIFT 描述子转换为二进制字符串。对这些二进制字符串使用汉明距离进行匹配。这样速度更快，因为计算汉明距离只需要进行异或和位计数，这在具有 SSE 指令的现代 CPU 中非常快。但是我们仍然需要先找到描述符，然后才能应用哈希方法，这并不能解决我们在内存上的初始问题。

这就需要 BRIEF 算法。

它是一个二进制描述符 ，用于高效地描述图像中关键点（如角点）周围的局部外观。它不是特征检测器 （它不寻找关键点，你需要先用像FAST、SIFT、ORB等检测器找到关键点），而是特征描述器。而且 BREIF 算法对于 CenSurE 特征点的效果比 SURF 特征点稍微好

它提供了直接查找二进制字符串而无需找到描述子的快捷方式。它采用平滑后的图像，并以特定的方式（在文中解释）选择一组$\(n_d$\)(x,y)位置对。然后在这些位置对上进行一些像素强度比较。例如，让第一个位置对为$\(p$\)和$\(q$\)。如果$\(I(p)\lt I(q)$\)，则其结果为 1，否则为 0。对所有$(n_d (\(位置对进行对比以获得$\)n_d\)\)维二进制字符串。一个长度为 256 的描述符可能看起来像这样：11001011...0110。

OpenCV 中的 BRIEF

下面的代码展示了在 CenSurE 检测器的帮助下计算 BRIEF 描述子的方法。（CenSurE 探测器在 OpenCV 中被称为 STAR 探测器）

请注意，您需要 opencv contrib 来使用它。（需要在虚拟下安装包pip install opencv-contrib-python 直接pip）

但是还有个问题就是你的opencv的版本是否兼容这个函数，我给出以下方法

1检查opencv版本是否兼容

python 复制代码

import cv2 as cv

print(f"OpenCV 版本: {cv.__version__}")
print(f"构建信息中包含 contrib: {'contrib' in cv.getBuildInformation()}")

# 检查 xfeatures2d 是否可用
try:
    # 尝试导入 xfeatures2d
    from cv2 import xfeatures2d
    print("xfeatures2d 模块可用")

    # 测试具体函数
    star = cv.xfeatures2d.StarDetector_create()
    brief = cv.xfeatures2d.BriefDescriptorExtractor_create()
    print("STAR 和 BRIEF 创建成功")

except ImportError:
    print("xfeatures2d 模块不可用")
except AttributeError as e:
    print(f"函数不可用: {e}")

2安装 opencv-contrib-python

# 卸载原有 opencv-python
pip uninstall opencv-python opencv-contrib-python -y

# 安装 contrib 版本
pip install opencv-contrib-python

# 或指定版本（确保兼容性）
pip install opencv-contrib-python==4.8.1.78

因为我的版本兼容，所以我就直接演示了

python 复制代码

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

# 读取灰度图像
img = cv.imread(r'D:\python_code\pic\sumoiao.webp', 0)

# 初始化STAR特征检测器
star = cv.xfeatures2d.StarDetector_create()

# 初始化BRIEF描述符提取器
brief = cv.xfeatures2d.BriefDescriptorExtractor_create()

# 使用STAR检测关键点
kp = star.detect(img, None)

# 使用BRIEF计算描述符
kp, des = brief.compute(img, kp)

# 输出BRIEF描述符大小和描述符矩阵形状
print(brief.descriptorSize())
print(des.shape)

结果如下

函数 brief.getDescriptorSize()给出以字节为单位的$\(n_d$\)大小。默认情况下为 32。下一步是匹配，这将在另一章中完成。

二ORB（Oriented FAST and Rotated BRIEF）

理论（太理论，不用看）

作为 OpenCV 爱好者，关于 ORB 最重要的是它来自"OpenCV Labs"。这个算法在 2011 年由 Ethan Rublee，Vincent Rabaud，Kurt Konolige 和 Gary R. Bradski 在他们的论文 ORB: An efficient alternative to SIFT or SURF 中提出的。如标题所述，它是一个很好的 SIFT 和 SURF 的替代，在计算成本，匹配性能，尤其是专利方面。是的，SIFT 和 SURF 已获得专利，您应该支付它们的使用费用。但是 ORB 不是!!!

ORB 基本上是 FAST 特征点检测器和 Brief 描述子的融合，并进行了许多修改以增强性能。首先，它使用 FAST 查找特征点，然后应用 Harris 角点的测量方法来查找其中的前 N 个点。它还使用金字塔来生成多尺度特征。但有一个问题是，FAST 不计算方向。那么旋转不变性呢？作者提出了以下修改。

它计算以角点为中心的图像块的强度加权质心。从该角点到质心的矢量方向给出了方向。为了改善旋转不变性，使用 x 和 y 计算矩，该 x 和 y 应该在半径为$$r $的圆形区域中，其中$r $$是图像块的大小。

BRIEF 具有一个重要特性，即每个位特征具有较大的方差，平均值接近 0.5。但是一旦它沿着特征点方向定向，它就会失去这个特性并变得更加分散。高的方差使得特征更易于分辨，因为它对输入有不同的响应。另一个理想的特性是使测试不相关，因为每次测试都会对结果产生影响。为了解决所有这些问题，ORB 在所有可能的二进制测试中运行贪婪搜索，以找到具有高方差和意味着接近 0.5 的那些，以及不相关的。结果称为 rBRIEF 。

对于描述子匹配，使用对传统 LSH 进行改善后的多探针 LSH。该论文称 ORB 比 SURF 和 SIFT 快得多，并且 ORB 描述子比 SURF 效果更好。 ORB 是用于全景拼接等的低功率设备的不错选择。

OpenCV 中的 ORB

像往常一样，我们必须使用函数 cv.ORB()

ORB 参数详解

参数	默认值	说明
`nfeatures`	500	要保留的最大特征点数量
`scaleFactor`	1.2	金字塔缩放因子，>1.0
`nlevels`	8	金字塔层数
`edgeThreshold`	31	不检测边界的像素数
`firstLevel`	0	第一层金字塔
`WTA_K`	2	产生描述子的点数（2,3,4）
`scoreType`	ORB_HARRIS_SCORE	评分类型：HARRIS 或 FAST
`patchSize`	31	描述符使用的 patch 大小
`fastThreshold`	20	FAST 阈值

它有许多可选参数。最有用的是 nFeatures，表示要保留的最大要素数量（默认为 500），scoreType 表示对特征点进行排序使用 Harris 得分或 FAST 得分（默认情况下为 Harris 得分）等。另一个参数 WTA_K 决定生成一个 oriented BRIEF 描述子的所用的像素点数目。默认情况下它是 2，即一次选择两个点。在这种情况下进行匹配，使用 NORM_HAMMING 距离。如果 WTA_K 为 3 或 4，则需要 3 或 4 个点来产生 BRIEF 描述子，匹配距离由 NORM_HAMMING2 定义。

代码如下

python 复制代码

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

# 读取灰度图像
img = cv.imread(r'D:\python_code\pic\sumoiao.webp', 0)

# 初始化ORB检测器
orb = cv.ORB_create()

# 检测图像中的ORB关键点
kp = orb.detect(img, None)

# 计算关键点描述符
kp, des = orb.compute(img, kp)

# 绘制关键点（仅位置，不包含大小和方向）
img2 = cv.drawKeypoints(img, kp, None, color=(0, 255, 0), flags=0)

# 显示结果图像
plt.imshow(img2)
plt.show()

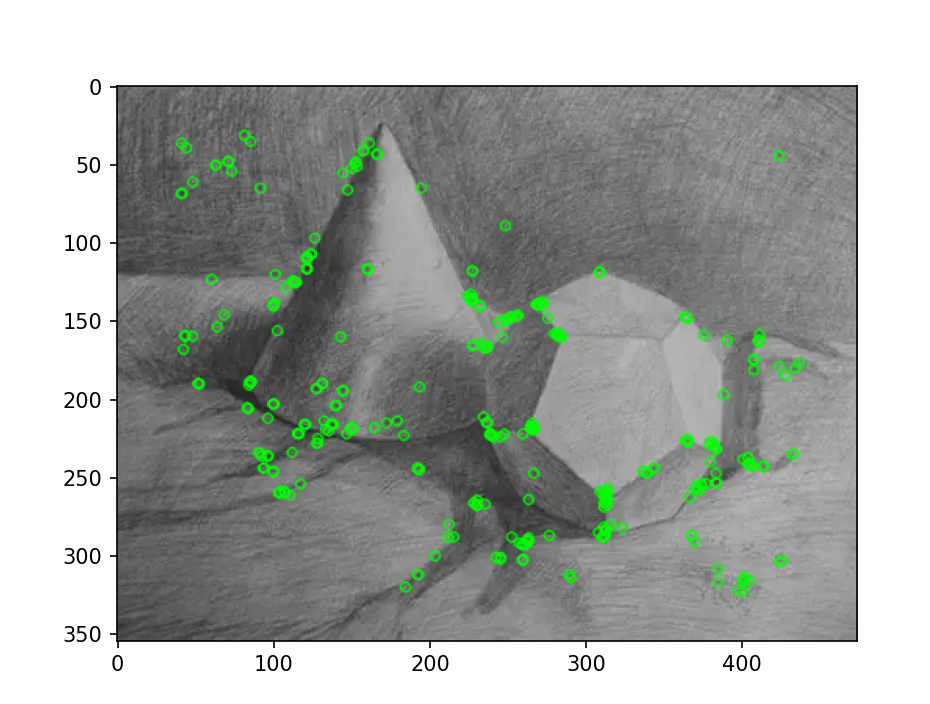

效果如下

三最后一语

今天就写这么多吧，写的时候一直在下雪，还是挺有意境的，大家记得保暖，注意身体

余拏一小舟，拥毳衣炉火，独往湖心亭看雪。--张岱

崇祯五年的雪就这么下了三百年

感谢观看，共勉！！
