OpenCV 学习7-图像标注

本文主要说明如何在图像上添加标注信息，包括：

在图像上画线
在图像上画圆圈和实心圆
在图像上画矩形
在图像上画文本

1、在图像上画线 cv2.line

1.1 函数定义

python 复制代码

cv2.line(img, pt1, pt2, color[, thickness[, lineType[, shift]]])

参数说明

参数	类型	说明
img	NumPy 数组
pt1	tuple (x1, y1)	直线起点坐标（x 坐标，y 坐标）
pt2	tuple (x2, y2)	直线终点坐标（x 坐标，y 坐标）
color	tuple	颜色值，BGR 格式，灰度图中为单个整数
thickness	int (可选)	线条粗细（像素），默认为 1，负值（如 -1）表示填充（对多边形有用，但对 line 无实际意义）
lineType	int (可选)	线型 cv2.LINE_8：8-连通线（默认）； cv2.LINE_4：4-连通线； cv2.LINE_AA：抗锯齿线（推荐用于平滑线条）
shift	整数（可选）	坐标点的小数位数，默认为0，用于亚像素精度绘制

注意点

1、颜色顺序是 BGR，对于RGB 颜色，下列代码可以进行转换
color_rgb = (0, 255, 255)
color_bgr = color_rgb[::-1]

2、图像必须可修改：确保传入的图像是可写的
img.flags['WRITEABLE'] == True

1.2 代码示例

python 复制代码

import cv2
import numpy as np
import os

# 1.读取图像
img_path = "img/dog.jpg"
if not os.path.exists(img_path):
    raise FileNotFoundError(f"未找到图像文件{img_path}")

img = cv2.imread(img_path, cv2.IMREAD_COLOR)

# 2.画线条
pointFrom = (100, 100) # 起点坐标
pointTo = (300, 300)   # 终点坐标
color = (0, 0, 255)    # 颜色
thickness = 2      # 线条粗细

cv2.line(img, pointFrom, pointTo, color, thickness, lineType=cv2.LINE_AA)

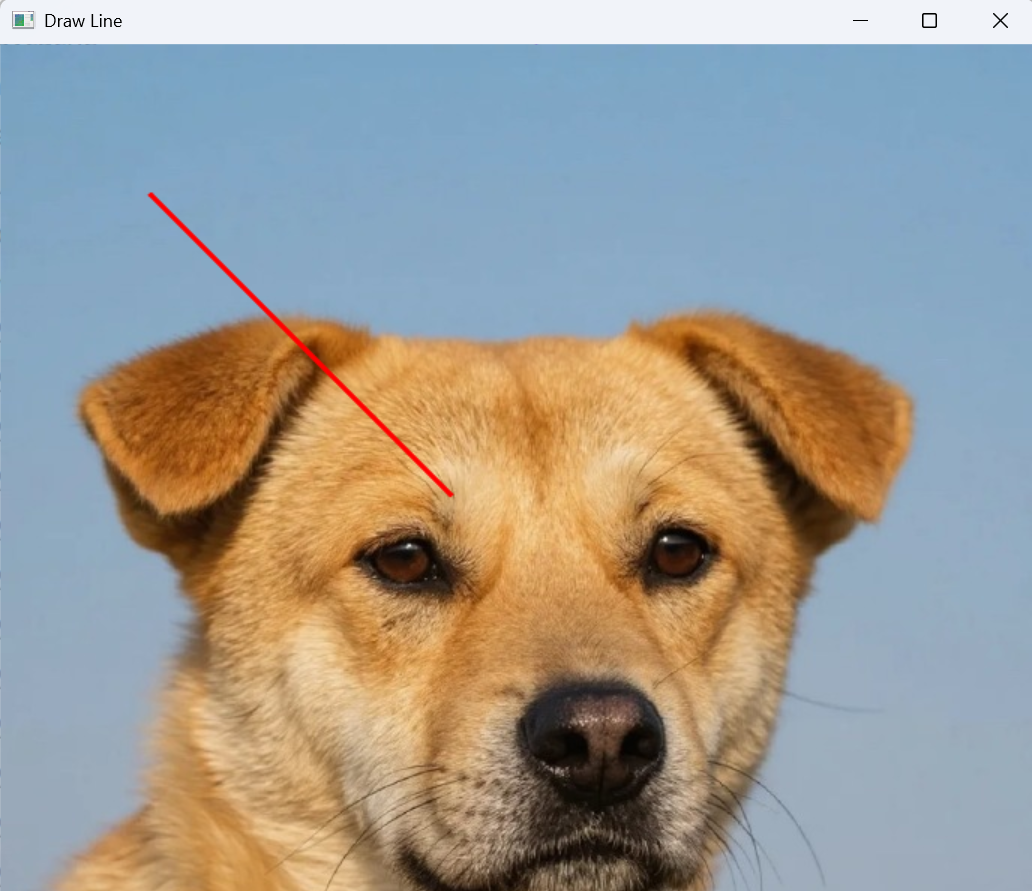

cv2.imshow('Draw Line', img)

cv2.waitKey(0)
cv2.destroyAllWindows()

2、在图像上画圆圈和实心圆 cv2.circle

2.1 函数定义

复制代码

cv2.circle(img, center, radius, color, thickness=None, lineType=None, shift=None)

参数说明

参数	类型	说明
img	NumPy 数组
center	元组 (x, y)	圆心坐标，格式为 (x, y)，其中 x 是列方向（宽度），y 是行方向（高度）
radius	整数或浮点数	圆的半径（单位：像素），非负值。
color	tuple	颜色值，BGR 格式，灰度图中为单个整数
thickness	整数（可选）	圆轮廓的粗细（像素数），默认值为 1：正数：仅绘制边框 -1 或负数：填充整个圆（实心圆）
lineType	枚举值（可选）	线条类型，控制渲染质量： cv2.LINE_8：8-邻接（默认） cv2.LINE_4：4-邻接 cv2.LINE_AA：抗锯齿线，用于高质量显示
shift	整数（可选）	圆心坐标和半径值中的小数位数（默认=0），用于亚像素精度绘制

2.2代码示例

python 复制代码

# 2.画圆圈
# 圆心
circle_center = (200,200)
# 半径
radius =100
color = (0, 0, 255)    # 颜色
thickness = 2      # 线条粗细
cv2.circle(img, circle_center, radius, color, thickness, lineType=cv2.LINE_AA)

3、在图像上画矩形cv2.rectangle

3.1 函数定义

复制代码

cv2.rectangle(img, pt1, pt2, color, thickness=1, lineType=cv2.LINE_8, shift=0)

参数说明

参数	类型	说明
img	NumPy 数组
pt1	元组 (x1, y1)	矩形的左上角顶点坐标，格式为 (x, y)（列, 行）
pt2	元组 (x2, y2)	矩形的右下角顶点坐标
color	tuple	颜色值，BGR 格式，灰度图中为单个整数
thickness	整数（可选）	边框的粗细（像素数），默认值为 1：正数：仅绘制边框 -1 或负数：填充整个矩形区域（实心矩形）
lineType	枚举值（可选）	线条类型，控制渲染质量： cv2.LINE_8：8-邻接（默认） cv2.LINE_4：4-邻接 cv2.LINE_AA：抗锯齿线，用于高质量显示
shift	整数（可选）	坐标点的小数位数（默认=0），用于亚像素精度绘制

3.2 代码示例

python 复制代码

# 2.画矩形
start_point =(50,50)
end_point =(500,500)
color = (0, 0, 255)
thickness = 2
cv2.rectangle(img, start_point, end_point, color, thickness, lineType=cv2.LINE_8)

4、在图像上画椭圆cv2.ellipse

4.1 函数定义

复制代码

cv2.ellipse(img, center, axes, angle, startAngle, endAngle, color, thickness=1, lineType=cv2.LINE_8, shift=0)

参数说明

参数	类型	说明
img	NumPy 数组
center	元组 (x, y)	椭圆中心坐标（整数或浮点数）
axes	元组 (major_axis, minor_axis)	椭圆轴的长度
angle	浮点数	椭圆旋转角度（顺时针，单位：度），表示主轴相对于水平方向的夹角
startAngle	浮点数	起始弧度角（单位：度），从主轴开始逆时针测量
endAngle	浮点数	结束弧度角（单位：度）
color	tuple	颜色值，BGR 格式，灰度图中为单个整数
thickness	整数（可选）	线条粗细，默认值为 1：正数：绘制轮廓 -1 或负数：填充整个形状（实心椭圆或扇形）
lineType	枚举值（可选）	线条类型，控制渲染质量： cv2.LINE_8：8-邻接（默认） cv2.LINE_4：4-邻接 cv2.LINE_AA：抗锯齿线，用于高质量显示
shift	整数（可选）	中心坐标和轴值中的小数位数（默认=0），用于亚像素精度绘制

4.2代码示例

python 复制代码

# 2.绘制圆
# 圆心坐标
ellipse_center = (200,200)
axis1 = (100,50)
axis2 = (120,80)
color1 = (0, 0, 255)
color2 = (0, 255, 0)
thickness = 2

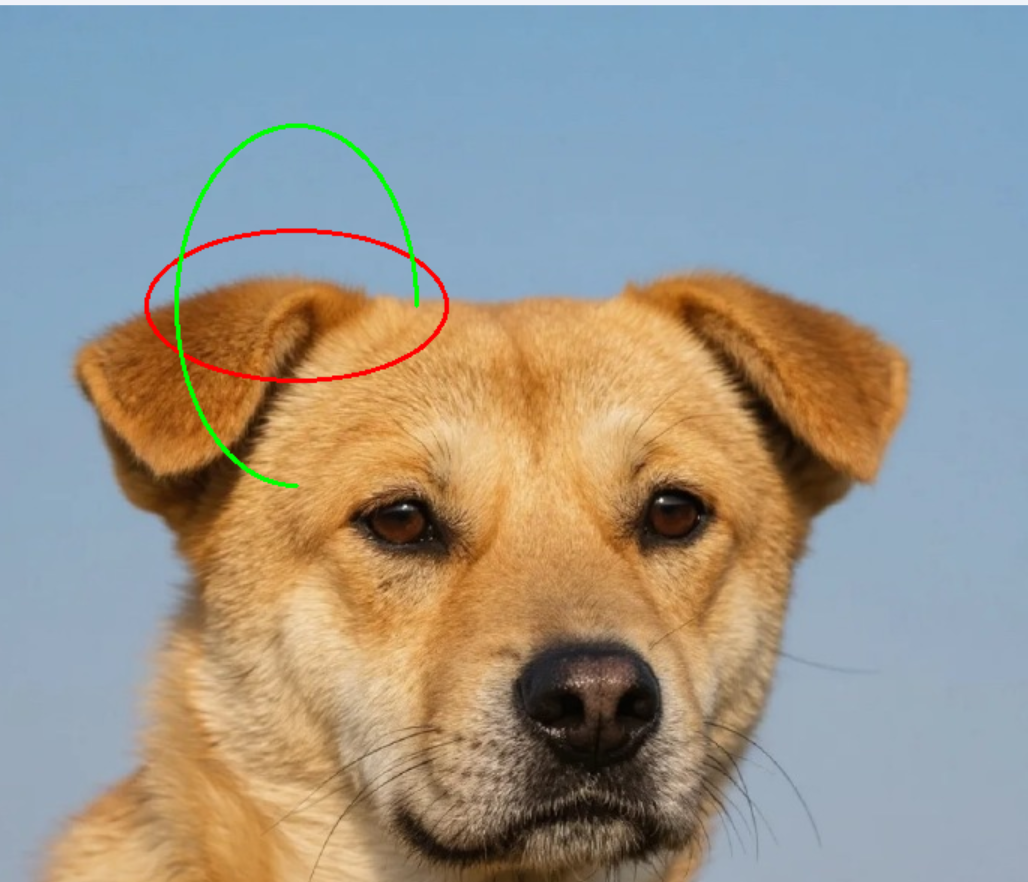

cv2.ellipse(img, ellipse_center, axis1, 0, 0, 360, color1, thickness)
cv2.ellipse(img, ellipse_center, axis2, 90, 0, 270, color2, thickness)

5、在图像上画文本cv2.putText

5.1 函数定义

复制代码

cv2.putText(img, text, org, fontFace, fontScale, color, thickness=1, lineType=cv2.LINE_8, bottomLeftOrigin=False)

参数说明

参数	类型	说明
img	NumPy 数组
text	字符串 str	要绘制的文字内容
org	元组 (x, y)	文本左下角起点坐标（baseline 的位置）
fontFace	枚举值或整数	字体类型，决定文字样式。常用选项： cv2.FONT_HERSHEY_SIMPLEX：普通无衬线字体 cv2.FONT_HERSHEY_PLAIN：小号简洁字体 cv2.FONT_HERSHEY_DUPLEX：双倍高度字体
fontScale	浮点数	字体缩放因子，控制字体大小： 1.0 表示原始大小 2.0 表示放大两倍
color	tuple	颜色值，BGR 格式，灰度图中为单个整数
thickness	整数（可选）	文字笔画粗细（像素数），默认为 1
lineType	枚举值（可选）	线条类型，控制渲染质量： cv2.LINE_8：8-邻接（默认） cv2.LINE_4：4-邻接 cv2.LINE_AA：抗锯齿线，用于高质量显示
bottomLeftOrigin	布尔值（可选）	是否从图像左下角为原点（像数学坐标系） False（默认）：标准图像坐标系（左上为原点） True：y 向下为负（极少使用）

5.2 代码示例

python 复制代码

text = 'This is a dog!'
org = (50,50)
color = (0, 0, 255)

cv2.putText(img, text, org, fontFace = cv2.FONT_HERSHEY_SIMPLEX, fontScale = 1.5, color = (0, 0, 255), thickness = 2, lineType = cv2.LINE_AA)
