环形导轨选型终极指南:从需求分析到型号确定的完整流程

环形导轨系统作为现代自动化产线的核心输送解决方案,其选型正确与否直接决定了整个自动化单元的稳定性、精度与长期效益。本指南旨在提供一套系统、清晰的选型流程,帮助工程师和技术决策者从纷繁的参数中抓住核心要点,高效完成从需求分析到最终型号确定的完整决策过程。

第一部分:精准定义需求------选型的基石

成功的选型始于清晰、全面的需求定义。这一阶段不应仅停留在功能描述,而应转化为可量化、可评估的技术语言。

  1. 明确核心工艺参数

    • 负载质量 :准确计算每个工位滑座需承载的最大总质量,包括工件、夹具及所有附属设备。

    • 运动要求 :定义系统的最高速度、典型加速度与减速度,这决定了系统的动态性能基准。

    • 生产节拍 :规划完整的工作循环周期,明确运行时间与各工位的工艺停留时间。

  2. 确定布局与环境约束

    • 空间几何 :明确可用安装空间的长、宽、高 ,以及轨道预期的形状(椭圆形/矩形)与关键尺寸(如中心距)。

    • 工位规划 :确定所需滑座数量 与工位间距。

    • 安装方式 :确认系统是水平、侧挂还是垂直安装,受力方式截然不同。

    • 运行环境 :评估是否存在粉尘、油污、潮湿或高洁净度等特殊要求。

  3. 设定性能与精度目标

    • 定位精度 :明确工艺所需的重复定位精度,这是选择导轨精度等级的直接依据。

    • 预期寿命 :基于生产计划,提出合理的使用寿命目标。

核心建议 :在此阶段,准备一份包含关键尺寸的布局草图或简易3D模型,与供应商进行初步技术交流,能极大避免后续误解。

第二部分:关键计算与方案选择------从需求到参数

本阶段的核心是将定性的需求转化为定量的工程参数,并形成初步的系统配置方案。

  1. 进行科学的负载与寿命分析

    • 动态负载计算 :选型的关键是计算等效动载荷,需综合考虑滑块在直线段与圆弧段的不同受力,以及加减速时的惯性力,而非仅使用静态重量。

    • 寿命初步校核:基于制造商提供的额定动载荷与计算出的等效载荷,利用寿命公式进行初步核算,确保选型能满足寿命预期。

  2. 选择系统核心配置

    • 传动方式选择:

      • 同步带传动 :最通用方案,适用于大多数高速、轻至中载、要求运行平稳安静的场合。

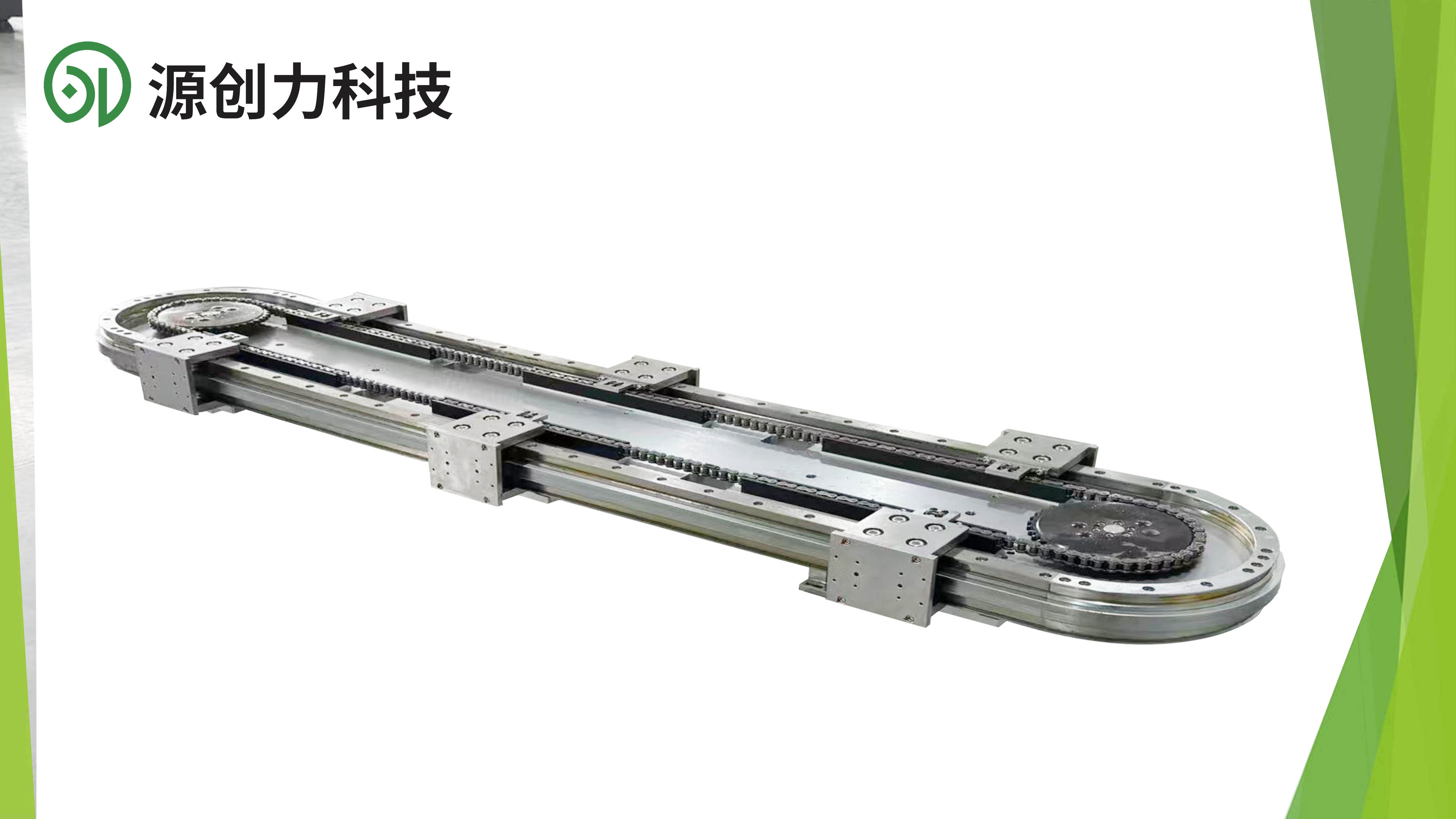

      • 链条传动 :适用于重载、长行程的工况,承载能力强。

      • 特殊驱动:对于极高精度或无尘环境,可考虑螺杆或直驱等技术。

    • 精度等级匹配:根据工艺要求的定位精度,匹配对应的导轨精度等级(如精密级、超精密级),避免性能过剩或不足。

第三部分:型号确定与集成确认------最终决策

在完成计算与基本配置选择后,进入与供应商深度对接,确定具体型号并确认集成细节的阶段。

  1. 供应商技术对接与型号确定

    • 提供前阶段整理的全部需求参数与初步配置方案,寻求供应商的专业选型复核与推荐。

    • 利用供应商的在线选型工具或计算服务,对关键计算结果进行交叉验证,最终确定具体的导轨型号、驱动电机型号及控制系统规格。

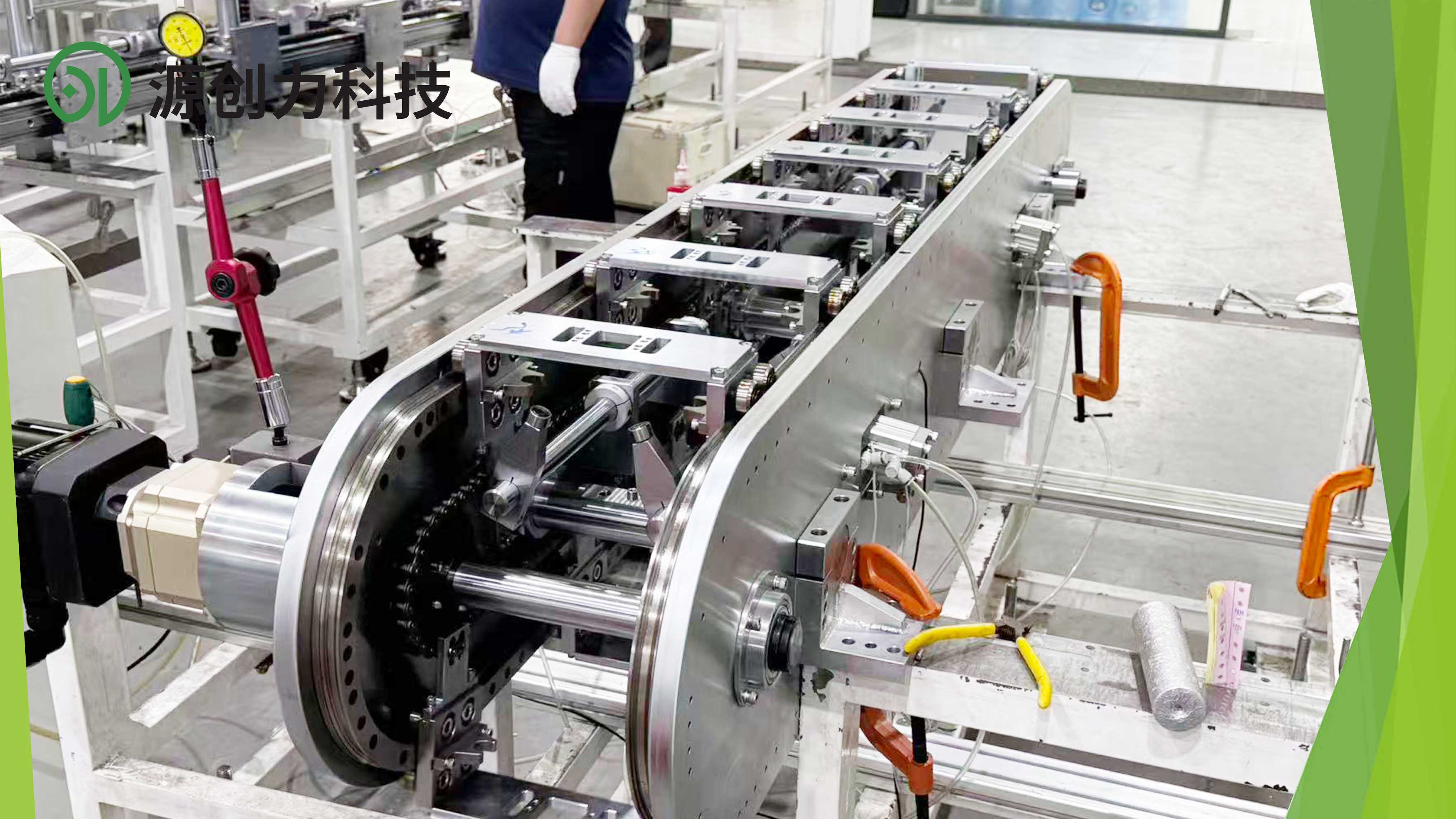

  2. 确认集成与安装要求

    • 接口与集成:明确机械接口(如安装孔位)、电气接口(电机与传感器接线)及通信协议(与上位机或PLC的通信方式)。

    • 安装基础要求 :获得供应商对安装基准面平面度与平行度的精确要求,这是保证系统最终精度的物理前提,必须在设计时预留。

    • 环境适应性确认:最终确认所选型号的密封、润滑与材质是否完全符合预期的运行环境要求。

总结:一张图看懂选型流程

为方便掌握,可将上述流程简化为一个清晰的决策闭环:

text

复制代码
[明确需求] -> [量化参数] -> [计算选型] -> [供应商复核] -> [确定型号与集成方案]
       ^                                          |
       |__________________________________________|
                  (必要时迭代优化)

遵循此流程,能够系统化地规避常见选型陷阱,确保所选环形导轨系统不仅在参数上匹配,更能在实际应用中实现稳定、高效、持久的运行,为自动化产线提供坚实可靠的核心支撑。在选型过程中,与有经验的技术供应商保持密切沟通,往往能达到事半功倍的效果。
