5、基于 GEE 的 Sentinel-1 SAR 地震滑坡变化检测系统：2022 泸定地震案例

🛰️ Sentinel-1 SAR 地震滑坡变化检测系统：2022 泸定地震案例(前后一个月对比)

(Sentinel-1 SAR Change Detection System: 2022 Luding Earthquake Case)

📖 项目简介 (Introduction)

本项目基于 Google Earth Engine (GEE) 平台，利用全天候、全天时的 Sentinel-1 合成孔径雷达 (SAR) 数据，构建了一套针对地质灾害的变化检测系统。

原先想做汶川地震,但是汶川2008年时并没有sentinal-1卫星

当前配置专门针对 2022年9月5日四川泸定 6.8 级地震。由于地震发生在多云雾的高山峡谷地区，光学卫星（如 Landsat/Sentinel-2）往往受云层遮挡无法及时获取影像，而 SAR 雷达影像具有穿透云雾的能力，是第一时间监测地震诱发滑坡（Landslides）、崩塌（Collapse）及堰塞湖的理想工具。

✨ 核心功能 (Key Features)

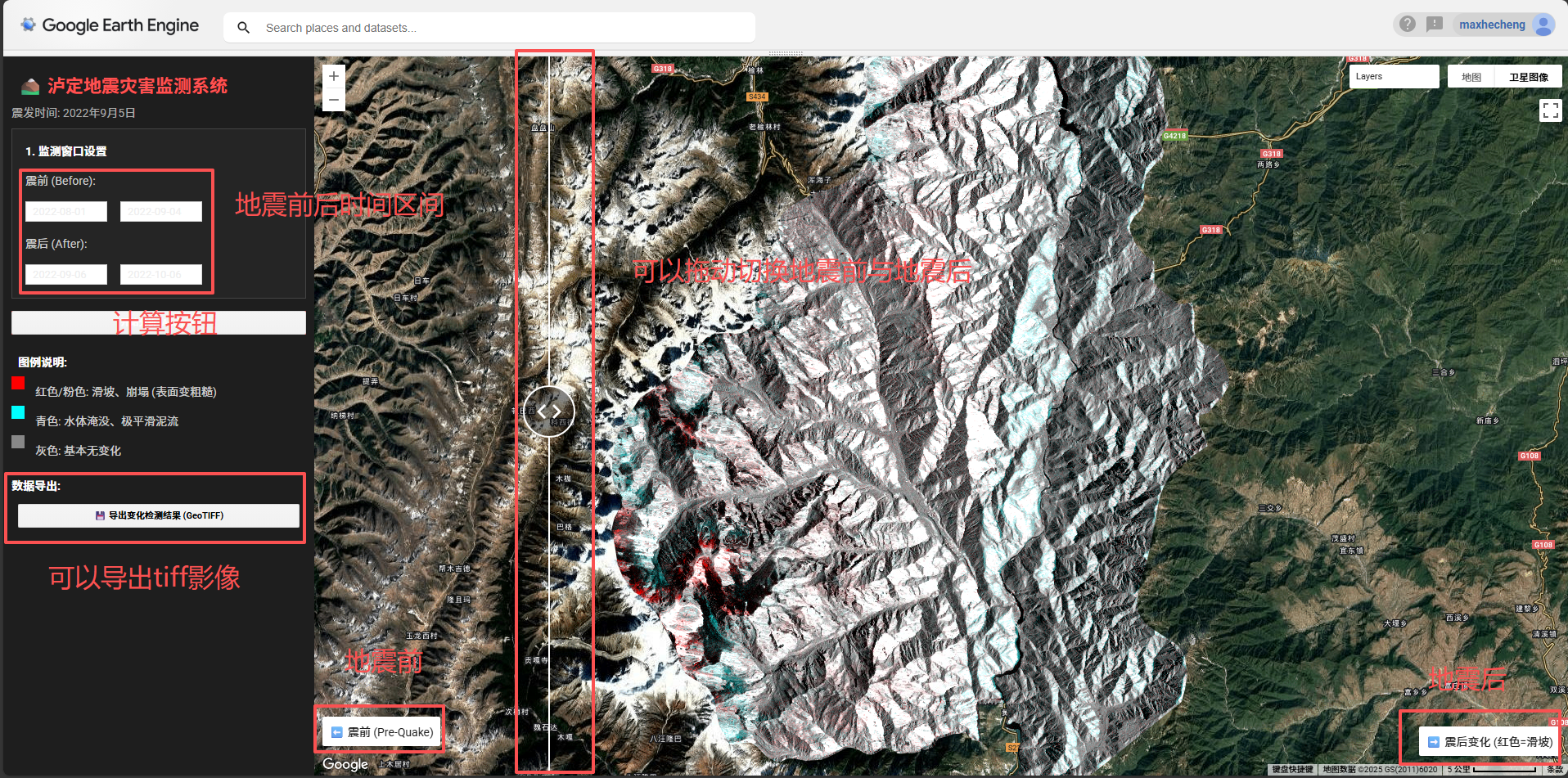

卷帘对比分析 (Split Panel) ：
- 集成交互式卷帘工具，左侧显示震前 (Pre-event) 影像，右侧显示震后 (Post-event) 变化合成影像，支持毫秒级同步拖动对比。
RGB 变化检测算法 (RGB Composite) ：
- 利用 RGB 假彩色合成技术，将前后时相的雷达回波强度差异转化为直观的颜色（红色/青色），快速识别受灾区域。
多时相去噪合成 ：
- 采用中值 (Median) 合成算法，有效去除 SAR 影像特有的斑点噪声 (Speckle Noise)。
数据导出 ：
- 支持导出 GeoTIFF 格式的变化差异图 (Difference Map)，便于后续在 ArcGIS/QGIS 中进行滑坡编目。

📍 案例设置 (Case Study Settings)

目标事件：四川泸定 6.8 级地震
震发时间：2022年9月5日
研究区域 (AOI) ：projects/maxhecheng/assets/luding
时间窗口 ：
- 📅 震前 (Pre)：2022-08-01 至 2022-09-04
- 📅 震后 (Post)：2022-09-06 至 2022-10-06

🧮 算法原理 (Methodology)

1. 数据源

使用 COPERNICUS/S1_GRD 数据集 (Sentinel-1 Ground Range Detected)。

极化方式 ：VH (Vertical transmit, Horizontal receive)。VH 极化对植被结构和体积散射更敏感，能有效区分滑坡发生前后的地表粗糙度变化。
轨道方向 ：DESCENDING (降轨)。针对川西南北走向的山脉，降轨数据通常能获得较好的观测几何。

2. RGB 变化检测合成

为了直观展示变化，我们构建了以下假彩色合成方案：

通道 (Channel)	数据源 (Source)	物理意义
R (Red)	震后影像 (Post-event)	震后回波强度
G (Green)	震前影像 (Pre-event)	震前回波强度
B (Blue)	震前影像 (Pre-event)	震前回波强度

3. 结果解译指南 (Interpretation)

通过上述合成方式，图像颜色代表了特定的地质变化：

🔴 红色 / 粉色 (Red/Pink) ：后向散射增强 (Backscatter Increase)
- 原因：地震导致原本覆盖植被（较平滑/体积散射）的山体发生滑坡，暴露出粗糙的岩石和堆积体。粗糙表面在雷达波下会产生更强的回波。
- 结论：滑坡、崩塌、建筑物倒塌废墟。
🔵 青色 / 蓝色 (Cyan/Blue) ：后向散射减弱 (Backscatter Decrease)
- 原因：原本是陆地或植被的区域被水淹没（水体发生镜面反射，回波极低），或者是形成了极为平滑的泥流。
- 结论：堰塞湖、水体淹没区。
⚪ 灰色 (Gray) ：无变化 (No Change)
- 原因：震前震后雷达强度基本一致。

🚀 快速使用 (Usage)

加载脚本：将代码复制到 GEE Code Editor。
确认参数 ：
- 左侧面板已默认填入泸定地震时间（2022年8月 vs 9月）。
- 如需分析其他地震，请手动修改日期和 ROI。
运行分析 ：点击红色的 "开始分析 (Analyze)" 按钮。

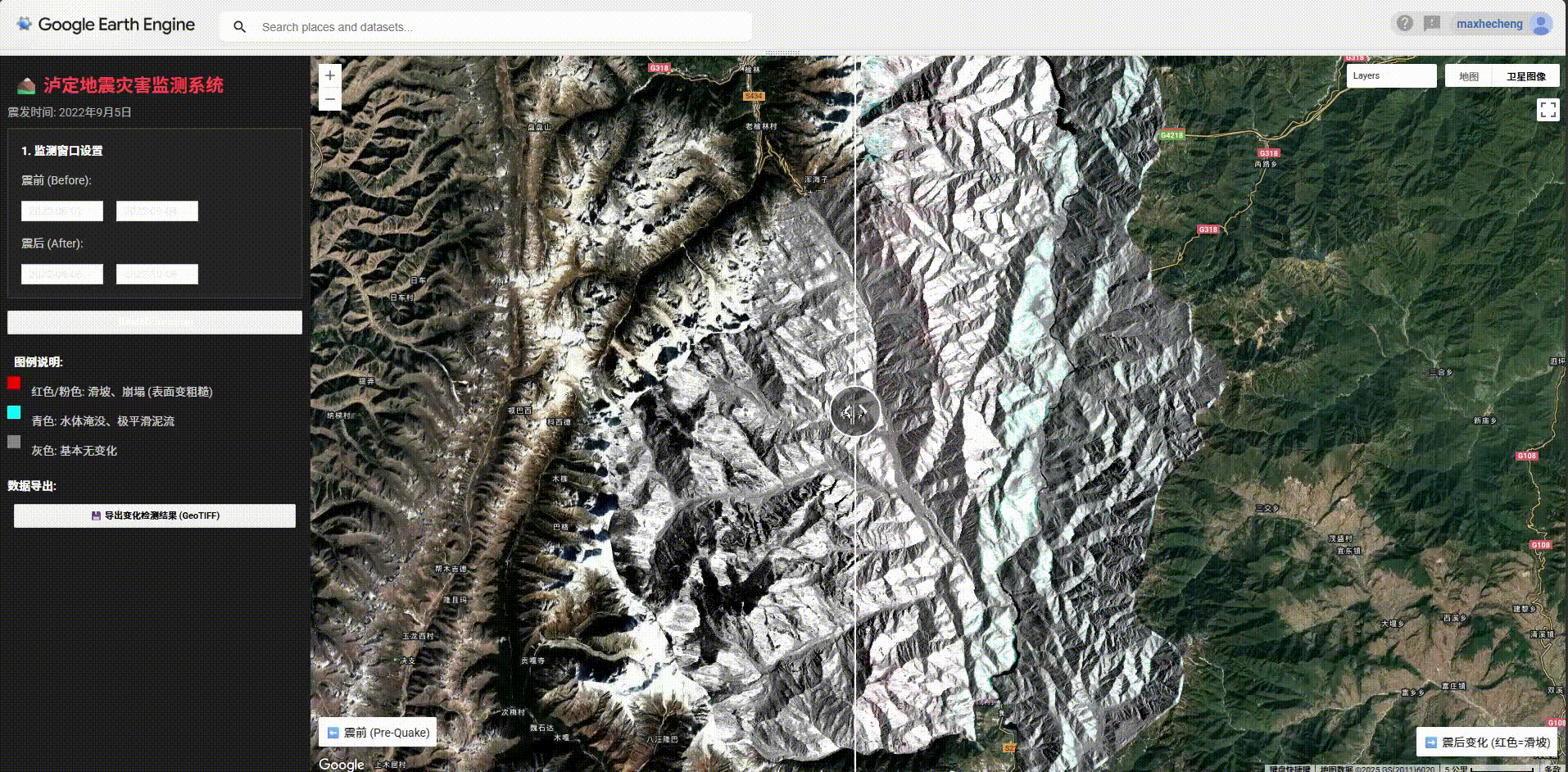

交互判读 ：
- 拖动地图中间的分割线。
- 寻找红色斑块，这些通常是高位崩塌或滑坡源头。
下载结果 ：点击左侧底部的 "数据导出" 按钮，在 Tasks 面板下载 .tif 文件。

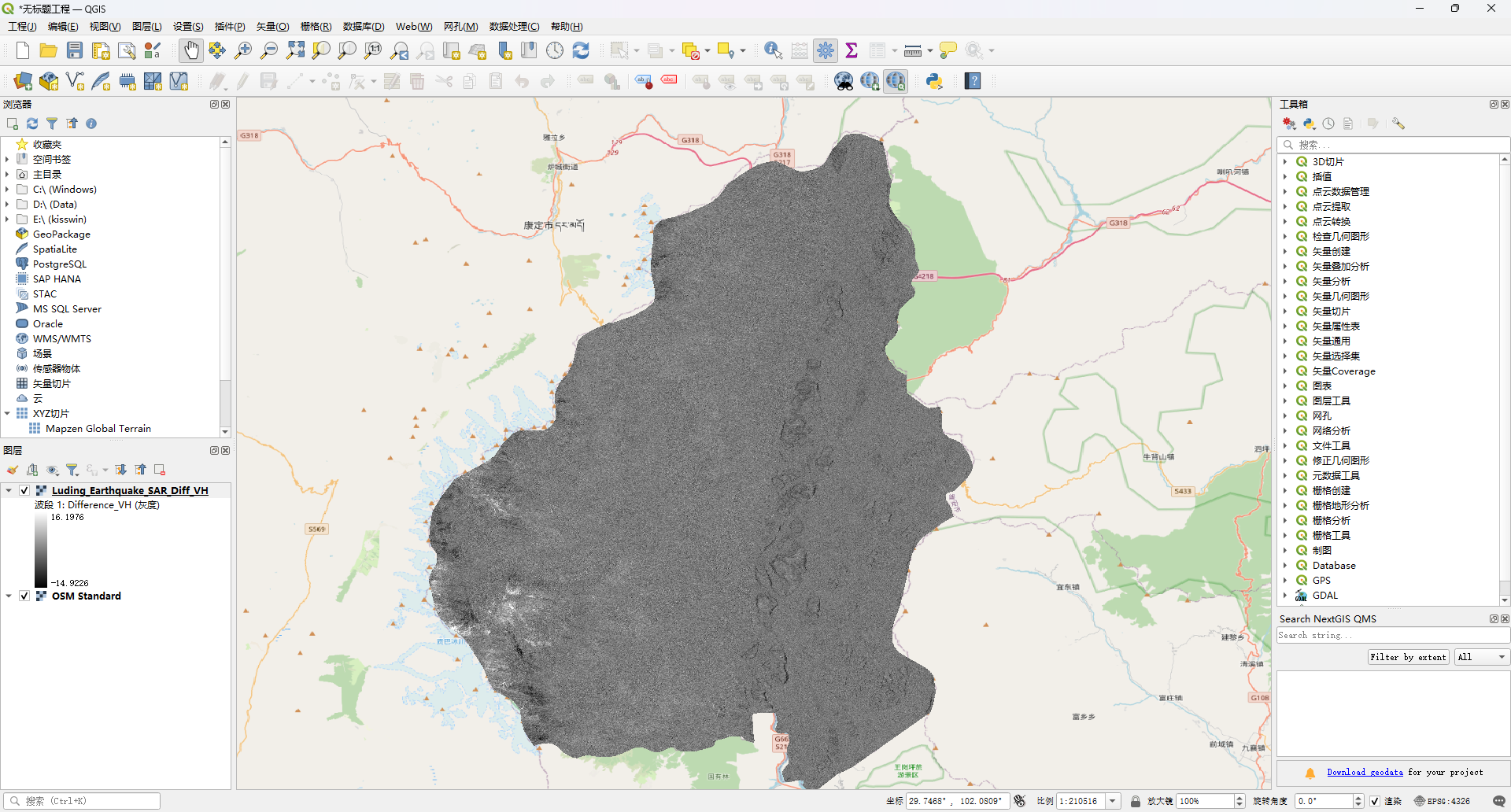

以下是下载在QGIS中打开的样子

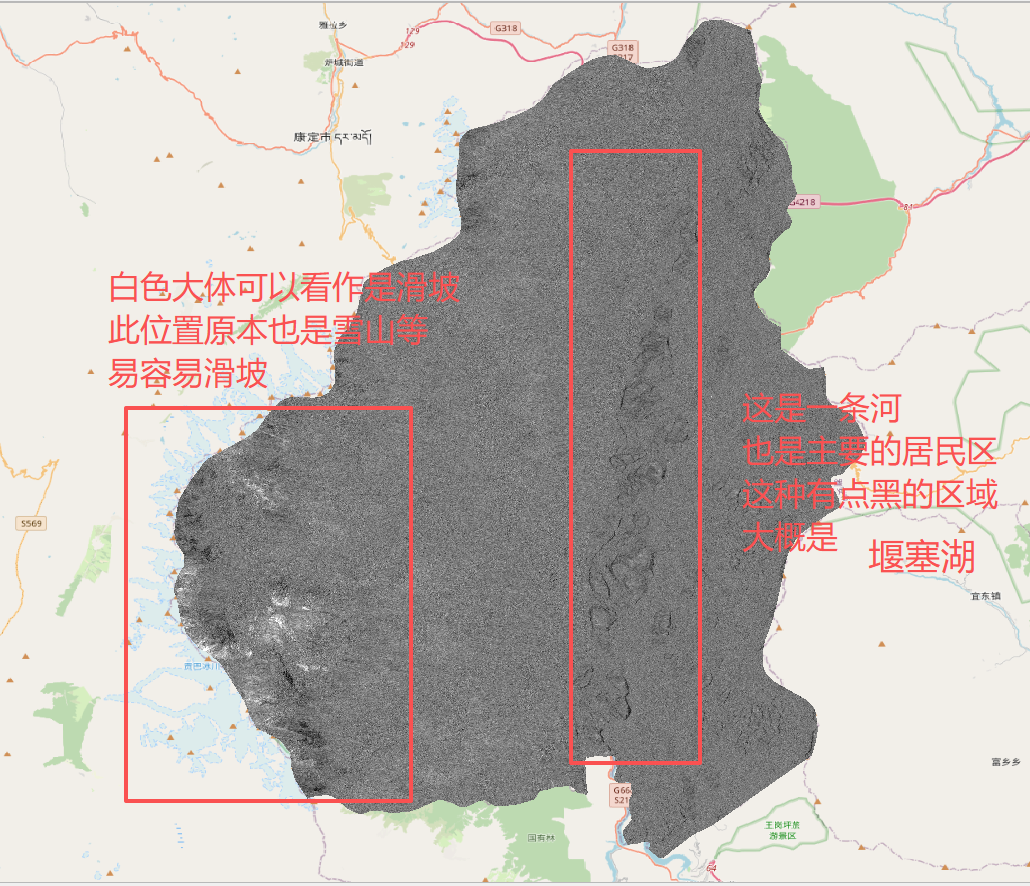

所有亮白/发白的地方 = 地震把山震碎了、房子倒了

所有纯黑小点点 = 地震后突然出现的水（堰塞湖）

灰色区域 = 平安无事

代码和矢量数据分享

复制代码

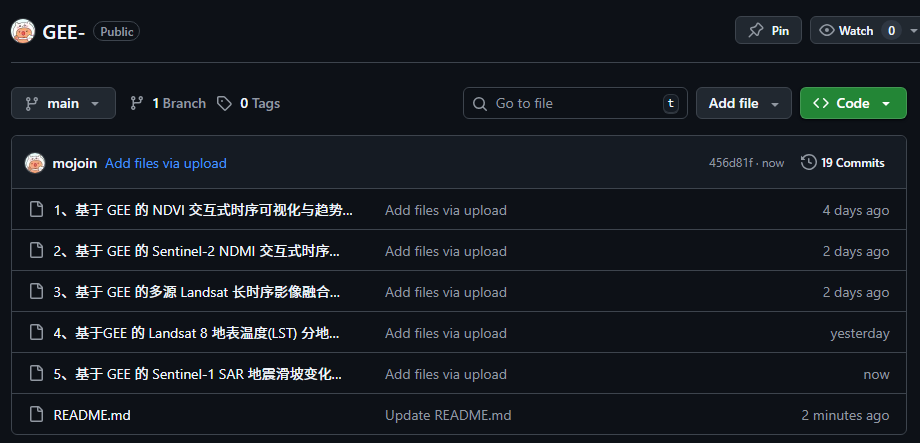

源码:
https://github.com/mojoin/GEE-

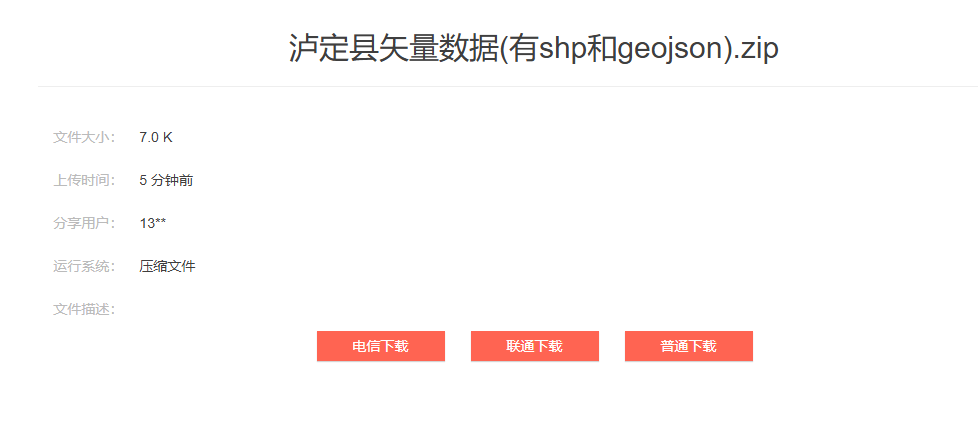

矢量数据下载(泸定县):
https://wwaoc.lanzn.com/iphzT3dfteoj
