ARM64 指令 --- CASP / CASPA / CASPL / CASPAL

文章目录

一、简介
- [1.1 功能概述](#1.1 功能概述)
- [1.2 内存序语义区别](#1.2 内存序语义区别)
- [1.3 exclusive monitor](#1.3 exclusive monitor)
- [1.4 异常（Data Abort）处理细节](#1.4 异常（Data Abort）处理细节)
- [1.5 寄存器提示（performance hint）](#1.5 寄存器提示（performance hint）)
- [1.6 性能实践](#1.6 性能实践)
- [1.7 语义细节与实现要点](#1.7 语义细节与实现要点)
- [1.8 指令格式](#1.8 指令格式)
二、代码示例

一、简介

1.1 功能概述

CASP / CASPA / CASPL / CASPAL 是对内存中**一对字（32-bit）或一对双字（64-bit）**做原子 Compare-And-Swap Pair 的指令：读出内存对并与第一对寄存器比较；若相等则把第二对寄存器的值写入内存；读/写作为一个原子事务发生（读与写之间不会被其他处理器打断）。

1.2 内存序语义区别

CASP：既没有 acquire 也没有 release（relaxed）

CASPA：load-acquire（读为 acquire）

CASPL：store-release（写为 release）

CASPAL：load-acquire + store-release（acq_rel，全屏障语义）

如果你需要只保证读后可见性用 CASPA，需要保证写前的顺序用 CASPL，常见需要两者的情形用 CASPAL。

1.3 exclusive monitor

指令会做 exclusive load/compare/可能的 store；体系结构允许"读"动作（即便最终比较失败）清除与该地址有关的任何 exclusive monitor。

1.4 异常（Data Abort）处理细节

如果指令产生同步 Data Abort（比如访问非法地址、权限问题等），则参与比较与读取的寄存器（/<W(s+1)> 或 /<X(s+1)>）在异常返回前会被"恢复为执行该指令前的值"。

这对异常安全很重要 ------ 不用担心寄存器会在异常后被任意修改。

1.5 寄存器提示（performance hint）

当比较返回寄存器（/）与写入寄存器（/）使用相同寄存器时，这是对内存系统的提示：表示接下来很可能会发生另一次对同一地址的 CAS 类访问。内存子系统可能据此采取优化使后续 CAS 更容易成功（例如预取或调整缓存目录）。这是一个性能 hint，并非语义必须。

1.6 性能实践

如果要写以 CASP/CASPA 开头并紧接再次对同一地址做 CASP/CASPA/CASPL/CASPAL 的序列，遵循这些规则可以获得更好性能：

（1）别在序列中做系统寄存器写、地址转换、cache/TLB 维护、会产生异常的指令、异常返回或 ISB。（这些会破坏硬件为加速后续 CAS 做的优化。）

（2）序列长度尽量 ≤ 32 条指令。

（3）第一次 CASP/CASPA 的 / 里给出的值最好是"可能比较失败"的值（例如 deliberately wrong value），因为失败（即不做写）对性能有时更好 ------ 硬件避免做实际写入会更省代价。

1.7 语义细节与实现要点

（1）返回值含义：指令返回的寄存器对（/<W(s+1)> 或 /<X(s+1)>）在执行后包含了内存原本的值（observed old）。调用方可据此判断成功/失败（如果等于 expected 则成功）。

（2）如果比较不相等，架构允许把读到的数据写回内存（虽然通常实现不会这样做，但允许性说明硬件可以自由选择最优实现）。

（3）寄存器对必须满足 ISA 要求（通常为连续寄存器对，且起始寄存器往往要是偶数编号，assembler 会检查）。

（4）对于 128-bit pair CAS, 使用 LSE 指令（CASP*）比 ldaxp/stlxp 循环更高效；fallback 要用 ldaxp + stlxp + 重试循环，并在比较失败路径执行 clrex。

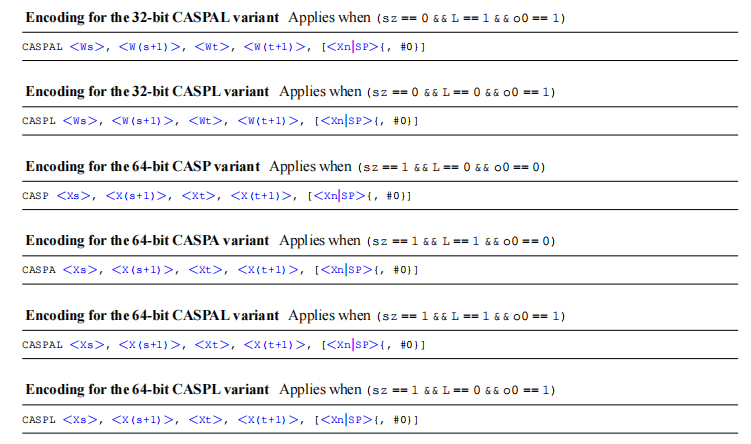

1.8 指令格式

这类指令的操作数格式如下（以 64-bit 为例）：

c 复制代码

CASP <Xs>, <X(s+1)>, <Xt>, <X(t+1)>, [<Xn|SP>]

Xs    : 第一个要比较和加载的64位寄存器（必须是偶数寄存器）
X(s+1): 第二个要比较和加载的64位寄存器（必须是 Xs+1）
Xt    : 第一个要条件存储的64位寄存器（必须是偶数寄存器）
X(t+1): 第二个要条件存储的64位寄存器（必须是 Xt+1）
Xn|SP : 64位基址寄存器或栈指针

正确示例（64-bit）：

c 复制代码

mov     x0, addr
mov     x4, expected_lo
mov     x5, expected_hi
mov     x6, desired_lo
mov     x7, desired_hi

caspal  x4, x5, x6, x7, [x0]

使用了 (x4,x5) 和 (x6,x7) 两个合法寄存器对。

二、代码示例

caspal_cmpxchg128.S：

c 复制代码

    .text
    .global caspal_cmpxchg128
    .type   caspal_cmpxchg128, %function

// int caspal_cmpxchg128(uint64_t *addr,
//                       uint64_t expected_lo, uint64_t expected_hi,
//                       uint64_t desired_lo,  uint64_t desired_hi,
//                       uint64_t *out_lo,     uint64_t *out_hi);
//
// return 0 = success (out = expected)
// return 1 = fail    (out = observed)

caspal_cmpxchg128:
    // x0 = addr
    // x1 = expected_lo
    // x2 = expected_hi
    // x3 = desired_lo
    // x4 = desired_hi
    // x5 = out_lo
    // x6 = out_hi

    // Put expected in an even-start pair x16/x17
    mov     x16, x1
    mov     x17, x2

    // Put desired in an even-start pair x18/x19
    mov     x18, x3
    mov     x19, x4

    // CASPAL (Acquire+Release). On return x16/x17 hold observed old value.
    caspal  x16, x17, x18, x19, [x0]

    // x16/x17 now contain observed old
    // Compare observed == expected ?
    cmp     x16, x1
    ccmp    x17, x2, #0, eq
    // If equal, success_path (Z flag set)
    b.eq    1f

    // Failure path: observed != expected
    // Write observed to out and return 1
    str     x16, [x5]
    str     x17, [x6]
    mov     x0, #1
    ret

1:
    // Success path: memory was equal to expected and has been updated to desired.
    // Per API, return out = expected, return 0.
    str     x1, [x5]
    str     x2, [x6]
    mov     x0, #0
    ret

    .size caspal_cmpxchg128, .-caspal_cmpxchg128

ldxp_cmpxchg128.S：

c 复制代码

    .text
    .global ldxp_cmpxchg128
    .type   ldxp_cmpxchg128, %function

// int ldxp_cmpxchg128(uint64_t *addr,
//                     uint64_t expected_lo, uint64_t expected_hi,
//                     uint64_t desired_lo,  uint64_t desired_hi,
//                     uint64_t *out_lo,     uint64_t *out_hi);
//
// return 0 = success (out = expected)
// return 1 = fail    (out = observed)

ldxp_cmpxchg128:
    // x0 = addr
    // x1 = expected_lo
    // x2 = expected_hi
    // x3 = desired_lo
    // x4 = desired_hi
    // x5 = out_lo
    // x6 = out_hi

    // Copy expected and desired to temporaries
    mov     x7, x1
    mov     x8, x2
    mov     x9, x3
    mov     x10, x4

LoopStart:
    // Exclusive pair load (acquire)
    ldaxp   x11, x12, [x0]    // observed_lo -> x11, observed_hi -> x12

    // Compare observed with expected
    cmp     x11, x7
    ccmp    x12, x8, #0, eq
    b.ne    CasFail           // if not equal -> fail path (must clrex)

    /*
    这是 ARM64 汇编语法对 STXP/LDXP/STLXP 指令的要求：

    STLXP 不是普通的 128-bit 存储，而是 exclusive store pair，汇编器要求：
    成功标志寄存器必须是 32-bit W 寄存器（而不是 X 寄存器）
    存储的数据寄存器对可以是 Xn/Xn+1（64-bit 对）

    因此正确用法是：
    stlxp w13, x9, x10, [x0]

    也就是说 第一个寄存器是 W 寄存器（返回状态 0=成功 / 1=失败），而不是 X 寄存器。
    */
    // Try exclusive pair store (release). w13 is status: 0 = success
    stlxp   w13, x9, x10, [x0]
    cbnz    w13, LoopStart    // store failed, retry (monitor already cleared/handled by stlxp)

    // Success: stored desired, per API out = expected, return 0
    str     x7, [x5]
    str     x8, [x6]
    mov     x0, #0
    ret

CasFail:
    /*
    在 CAS 失败（比较不相等） 的路径中，由于已经执行了 ldaxp（即执行了 exclusive load），必须执行 clrex 清除本地 exclusive monitor，否则会残留监控状态，对后续原子指令产生副作用。

    ARM 官方文档的要求：
    成功的 stlxp 或其他 store-exclusive 会自动清除 monitor
    失败路径（不执行 stlxp 或 stlxp 不会执行）必须手动 clrex
    */
    // Mismatch: we executed ldaxp but will not execute stlxp -> must clear monitor
    clrex

    // Return observed values
    str     x11, [x5]
    str     x12, [x6]
    mov     x0, #1
    ret

    .size ldxp_cmpxchg128, .-ldxp_cmpxchg128

caspal_cas128.c：

c 复制代码

#include <stdio.h>
#include <stdint.h>
#include <inttypes.h>
#include <string.h>

// Declarations of assembly functions
extern int caspal_cmpxchg128(uint64_t *addr,
                             uint64_t expected_lo, uint64_t expected_hi,
                             uint64_t desired_lo,  uint64_t desired_hi,
                             uint64_t *out_lo,     uint64_t *out_hi);

extern int ldxp_cmpxchg128(uint64_t *addr,
                           uint64_t expected_lo, uint64_t expected_hi,
                           uint64_t desired_lo,  uint64_t desired_hi,
                           uint64_t *out_lo,     uint64_t *out_hi);

// aligned 128-bit pair
struct pair_t {
    uint64_t lo;
    uint64_t hi;
} __attribute__((aligned(16)));

static void print_pair(const char *label, const struct pair_t *p) {
    printf("%s = {0x%016" PRIx64 ", 0x%016" PRIx64 "}\n", label, p->lo, p->hi);
}

int main(void) {
    struct pair_t v;
    uint64_t out_lo, out_hi;
    int r;

    printf("=== Test CASPAL (hardware LSE) ===\n");
    v.lo = 0x1122334455667788ULL;
    v.hi = 0x99AABBCCDDEEFF00ULL;
    print_pair("Before", &v);

    r = caspal_cmpxchg128(&v.lo,
                          0x1122334455667788ULL, 0x99AABBCCDDEEFF00ULL,
                          0x1111111111111111ULL, 0x2222222222222222ULL,
                          &out_lo, &out_hi);
    printf("Return = %d (0=success)\n", r);
    printf("Observed returned: {0x%016" PRIx64 ", 0x%016" PRIx64 "}\n", out_lo, out_hi);
    print_pair("After", &v);
    printf("\n");

    printf("=== Test LDAXP/STLXP (software fallback) ===\n");
    // reset memory
    v.lo = 0x1122334455667788ULL;
    v.hi = 0x99AABBCCDDEEFF00ULL;
    print_pair("Before", &v);

    r = ldxp_cmpxchg128(&v.lo,
                        0x1122334455667788ULL, 0x99AABBCCDDEEFF00ULL,
                        0xAAAAAAAAAAAAAAAAULL, 0xBBBBBBBBBBBBBBBBULL,
                        &out_lo, &out_hi);
    printf("Return = %d (0=success)\n", r);
    printf("Observed returned: {0x%016" PRIx64 ", 0x%016" PRIx64 "}\n", out_lo, out_hi);
    print_pair("After", &v);
    printf("\n");

    // Test two failure cases: mismatch expected
    printf("=== Test failure (mismatch expected) ===\n");
    v.lo = 0xDEADBEEFDEADBEEFULL;
    v.hi = 0xCAFEBABECAFEBABEULL;
    print_pair("Before", &v);

    r = ldxp_cmpxchg128(&v.lo,
                        0x1111111111111111ULL, 0x2222222222222222ULL, // wrong expected
                        0x3333333333333333ULL, 0x4444444444444444ULL,
                        &out_lo, &out_hi);
    printf("Return = %d (0=success)\n", r);
    printf("Observed returned: {0x%016" PRIx64 ", 0x%016" PRIx64 "}\n", out_lo, out_hi);
    print_pair("After", &v);
    printf("\n");

    return 0;
}

Makefile：

c 复制代码

# Makefile for CASPAL + LDAXP/STLXP 128-bit CAS test

# 编译器
CC = gcc

# 优化和标准
CFLAGS = -O2
ASMFLAGS_CASPAL = -O2 -march=armv8.1-a
ASMFLAGS_LDXP  = -O2

# 目标文件
OBJS = caspal_cas128.o caspal_cmpxchg128.o ldxp_cmpxchg128.o

# 最终可执行文件
TARGET = test

# 默认目标
all: $(TARGET)

# 链接
$(TARGET): $(OBJS)
	$(CC) $(OBJS) -o $(TARGET)

# C 文件编译
caspal_cas128.o: caspal_cas128.c
	$(CC) $(CFLAGS) -c caspal_cas128.c

# CASPAL 汇编文件编译（需要 ARMv8.1-A）
caspal_cmpxchg128.o: caspal_cmpxchg128.S
	$(CC) $(ASMFLAGS_CASPAL) -c caspal_cmpxchg128.S

# LDAXP/STLXP 汇编文件编译（不强制 ARMv8.1-A）
ldxp_cmpxchg128.o: ldxp_cmpxchg128.S
	$(CC) $(ASMFLAGS_LDXP) -c ldxp_cmpxchg128.S

# 清理生成文件
clean:
	rm -f $(OBJS) $(TARGET)

.PHONY: all clean

结果：

c 复制代码

$ make
gcc -O2 -c caspal_cas128.c
gcc -O2 -march=armv8.1-a -c caspal_cmpxchg128.S
gcc -O2 -c ldxp_cmpxchg128.S
gcc caspal_cas128.o caspal_cmpxchg128.o ldxp_cmpxchg128.o -o test

$ ./test
=== Test CASPAL (hardware LSE) ===
Before = {0x1122334455667788, 0x99aabbccddeeff00}
Return = 0 (0=success)
Observed returned: {0x1122334455667788, 0x99aabbccddeeff00}
After = {0x1111111111111111, 0x2222222222222222}

=== Test LDAXP/STLXP (software fallback) ===
Before = {0x2222222222222222, 0x99aabbccddeeff00}
Return = 0 (0=success)
Observed returned: {0x2222222222222222, 0x99aabbccddeeff00}
After = {0xaaaaaaaaaaaaaaaa, 0xbbbbbbbbbbbbbbbb}

=== Test failure (mismatch expected) ===
Before = {0xdeadbeefdeadbeef, 0xcafebabecafebabe}
Return = 1 (0=success)
Observed returned: {0xdeadbeefdeadbeef, 0xcafebabecafebabe}
After = {0xdeadbeefdeadbeef, 0xcafebabecafebabe}

说明：我这里函数的输出

CAS 成功

addr\] == expected 内存写入 desired out_lo/out_hi = expected_lo/expected_hi CAS 失败 \[addr\] != expected 内存不变 out_lo/out_hi = observed_lo/observed_hi
