GSV6155 产品规格详解与应用场景总结
本文从核心概述、功能特性、引脚定义、电气时序、封装订购等维度展开详细解析，并结合其技术特点总结典型应用场景。
一、产品核心概述
GSV6155 是一款高性能、低功耗的 Type-C/DisplayPort（DP）1.4 重定时器（Retimer），集成了增强型微控制器（MCU）、电源传输（PD）控制器及通道配置（CC）模块，旨在为 Type-C 交替模式（Alt-Mode）下的 DP 信号传输提供高性价比解决方案。其核心定位是解决 DP 信号长距离传输中的衰减问题，同时支持灵活的接口配置，满足车规及工业级场景的严苛需求。
关键基础参数
- 厂商：GScoolink Microelectronics（基石酷联微电子）
- 核心功能：Type-C/DP 1.4 信号重定时、PD 控制、嵌入式 MCU
- DP 性能：收发器均支持最高 32.4Gbps 速率（HBR3 模式，4 通道）
- 温度等级：-45℃~85℃（车规级工艺），最大结温 125℃
- ESD 防护：4KV 人体放电模式（HBM）耐受
- 封装形式：QFN64（小尺寸，适合高密度 PCB 布局）
- 核心优势：兼容 Type-C Alt-Mode DP 与 USB 3.0 混合模式、集成 PD/CC 控制、支持宽温环境
二、详细功能规格

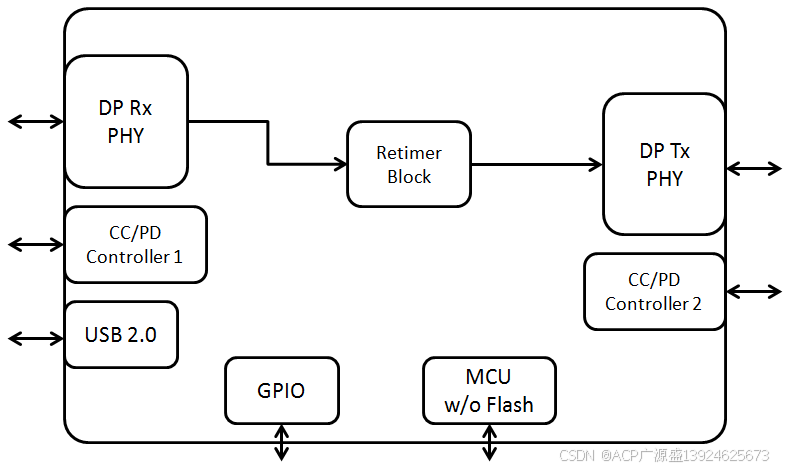

GSV6155 的功能围绕 "DP 信号处理""Type-C 接口控制""系统管理" 三大核心模块展开，各模块特性如下：
2.1 DisplayPort（DP）接收端（DPRX）特性
DP 接收端完全兼容VESA DP 1.4a 规范，支持高清内容保护与灵活的信号配置，核心功能包括：
- 合规性：兼容 HDCP 2.2/2.3（最新高清版权保护）及 HDCP 1.4（向下兼容），支持 DP 原生模式与 Type-C Alt-Mode
- 速率与通道：支持 HBR3（8.1Gbps / 通道，总 32.4Gbps）、HBR2（5.4Gbps / 通道）、HBR（2.7Gbps / 通道）、RBR（1.62Gbps / 通道）；可配置 1/2/4 通道 Main-Link（主链路）
- 信号优化：可编程自适应均衡（补偿传输线损耗，延长传输距离）、支持展频时钟（SSC，减少电磁干扰 EMI）
- 链路管理：支持全链路训练（Full-Link Training）与无链路训练（No-Link Training），嵌入自定义 EDID（显示器识别数据）与 MCCS（显示器控制指令集）
- 灵活性：支持信号多路复用（MUX）与引脚交换（Pins Swap），适配不同 PCB 布局需求
2.2 DisplayPort（DP）发送端（DPTX）特性
DP 发送端与接收端性能对称，同样兼容VESA DP 1.4a 规范，核心差异在于无 "引脚交换" 功能，其余关键特性一致：
- 合规性：同接收端（HDCP 2.2/2.3/1.4、DP 原生 / Type-C Alt-Mode）
- 速率与通道：支持 HBR3~RBR 全速率，1/2/4 通道 Main-Link 配置
- 信号优化：可编程自适应均衡、SSC 展频时钟
- 链路管理：与接收端协同完成链路训练，确保高带宽信号稳定传输
2.3 USB Type-C Alt-Mode 收发与控制特性
集成 USB Type-C 与 PD 控制模块，支持 Type-C 接口的灵活配置与电源管理：
- 合规性：兼容 USB Type-C 1.1/1.0 规范、USB Power Delivery（PD）3.0 规范
- 通道配置：可编程 CC（Channel Configuration）功能，支持 Type-C 设备角色切换（UFP：下游设备 / DFP：上游设备）
- 辅助功能：集成 Billboard USB 2.0 控制器（当设备无法识别时，通过 USB 2.0 输出设备信息）
- USB 3.0 兼容：预留 Type-C DFP USB 3.0 RX/TX 引脚，支持 "C/D/E 类引脚分配"，可兼容 "4 通道 Alt-DP 模式" 或 "USB 3.0 + 2 通道 Alt-DP 模式"
2.4 系统管理特性
通过嵌入式 MCU 与外围电路实现芯片状态监控与外部控制：
- MCU 配置：嵌入式 MCU 需外接 Flash（通过 QSPI 接口连接），支持 UART/Timer/GPIO 扩展控制
- 时钟需求：需外部 25MHz 晶振（XTALI/XTALO 引脚）提供时钟源
- 状态交互：Mailbox 功能（外部 MCU 可读取芯片内部功能状态，如链路速率、温度）
- 硬件监控：集成温度传感器（实时监测芯片温度）、VBUS 电压监控（VMON0/1 引脚，监测 Type-C 电源）
- 复位控制：RESETB 引脚（低电平复位，需在电源稳定后延迟≥1ms 置高）
三、引脚特性（QFN64 封装）
GSV6155 采用 QFN64 封装（8.00mm×6.20mm nominal 尺寸），引脚按功能可分为 6 大类，核心引脚的方向与功能如下（非全部引脚，仅覆盖关键功能）：
| 引脚类别 | 关键引脚 | 引脚号 | 方向 | 核心功能描述 |
|---|---|---|---|---|
| Type-C UFP/DP RX | DP_DET | 48 | I | DP 接收端检测引脚（判断是否有 DP 信号输入） |
| DP_HPD | 45 | I/O | 热插拔检测（HPD），与显示设备交互插拔状态 | |
| AUX_P/AUX_N | 46/47 | I/O | DP 辅助通道（AUX_CH），传输 EDID、控制指令 | |
| RX1/2_P/N | 50-51/58-59 | I/O | DP Main-Link 差分输入（4 通道，覆盖 RX0~RX3，表中仅列核心） | |
| Type-C DFP/DP TX | TX_AUX_P/AUX_N | 6/7 | I/O | DP 发送端辅助通道 |
| TX_HPD | 5 | I | 发送端 HPD 检测（接收显示设备的插拔反馈） | |
| TX0~3_P/N | 17-18/14-15 等 | I/O | DP Main-Link 差分输出（4 通道） | |
| Type-C USB 3.0 | U3_DP_RX/TX_P/N | 60-61/63-64 | I/O | Type-C DFP USB 3.0 差分信号（兼容 "D 类引脚分配"） |
| 电源 / 地 | DVDD12 | 33/39 | Power | 1.2V 数字电源（需先于 3.3V 上电） |
| VDD33 | 27/49 | Power | 3.3V 模拟 / 数字电源（不可先于 1.2V 上电） | |
| RX_AVDD/TX_AVDD | 57/62/11/16 | Power | 1.2V RX/TX 模拟电源（信号处理供电，需与 DVDD12 同步上电） | |
| TVDD | 4/8/20 | Power | 3.3V TX 模拟电源（发送端模拟电路供电） | |
| 数字控制 | I2C_SDA/SCL | 32/31 | I/O | I2C 总线（默认数据 / 时钟，可切换为 GPIO8/9），设备地址 0xB0（8 位） |
| RESETB | 30 | I | 复位引脚（低电平复位，电源稳定后需≥1ms 置高） | |
| XTALI/XTALO | 2/3 | I/O | 25MHz 晶振输入 / 输出 | |
| QSPI_CSB/MISO/MOSI | 37/34/35 | I/O | QSPI 接口（连接外部 Flash，供 MCU 程序存储） | |
| Type-C CC/USB 2.0 | CC0A/B、CC1A/B | 23-26 | I/O | Type-C CC 引脚（检测设备角色、配置通道） |
| USB_DP/DM | 44/43 | I/O | USB 2.0 差分信号（D+/D-，支持 Billboard 功能） |
引脚设计关键注意事项
- 电源时序：1.2V 电源（DVDD12、RX_AVDD、TX_AVDD）必须先于 3.3V 电源（VDD33、TVDD）上电，否则可能损坏芯片；
- 晶振匹配：XTALI/XTALO 需外接 25MHz 无源晶振，需匹配合适的负载电容（参考 PCB 设计指南）；
- CC 引脚：CC0A/B、CC1A/B 需外接下拉电阻（按 Type-C 规范），确保设备角色识别正常。
四、电气与时序规格
4.1 电源上电时序（核心！）
电源上电需严格遵循 "1.2V 先稳定，3.3V 后上电，复位延迟" 的顺序，时序图如图 3 所示，关键要求：
- 1.2V 电源（DVDD12、RX_AVDD、TX_AVDD）先达到稳定电压；
- 3.3V 电源（VDD33、TVDD）在 1.2V 稳定后再上电（禁止 3.3V 早于 1.2V）；
- RESETB 引脚需在所有电源稳定后，保持低电平≥1ms，再置高（进入正常工作状态）。
4.2 I2C 时序特性
GSV6155 的 I2C 接口用于外部 MCU 配置芯片寄存器，关键参数与时序：
- 设备地址：8 位地址 0xB0（写操作时最低位为 0，读操作时为 1）；
- 地址结构：采用 "8 位页地址 + 16 位寄存器地址"，每次传输 8 位数据，需伴随 ACK 应答；
- 读写时序：
- 写操作：Start → 页地址（W）→ ACK → 寄存器地址（高 8 位）→ ACK → 寄存器地址（低 8 位）→ ACK → 数据 → ACK → Stop；
- 读操作：Start → 页地址（W）→ ACK → 寄存器地址（高 8 位）→ ACK → 寄存器地址（低 8 位）→ ACK → Restart → 页地址（R）→ ACK → 数据 → NACK → Stop；
- 最大 SCL 频率：400KHz（支持快速模式 Fast Mode）。
4.3 工作温度与结温
- 正常工作温度范围：-45℃ ~ 85℃（车规级温度范围，适配车载、工业环境）；
- 最大结温（Tj (max)）：125℃（PCB 布局需考虑散热，避免结温超标）。
五、封装与订购信息
5.1 封装规格（QFN64）
- 封装类型：Quad Flat No-Lead（QFN，无铅四方扁平封装）；
- 核心尺寸（nominal）：8.00mm（长度）× 6.20mm（宽度）× 0.80mm（厚度）；
- 引脚间距：0.50mm（典型值）；
- 散热设计：底部裸露焊盘（EPAD），需焊接到 PCB 散热焊盘，增强散热效率。
5.2 订购信息
目前仅提供 1 款型号，具体参数如下表：
| 型号 | 温度范围 | 封装类型 | 包装形式 |
|---|---|---|---|
| GSV6155 | -45℃ ~ 85℃ | QFN64 | 托盘（Tray） |
六、产品应用场景总结
GSV6155 的核心优势（DP 1.4a 高带宽、Type-C Alt-Mode、车规温度、PD 控制）决定了其主要应用于 "高带宽显示 + Type-C 连接 + 严苛环境" 的场景，具体包括：
1. 车载显示系统（核心场景）
- 应用场景：车载中控屏、全液晶仪表盘（LCD/OLED）、后座娱乐系统；
- 适配原因：
- 车规温度范围（-45℃~85℃），耐受车载环境的高低温波动；
- 支持 DP 1.4a HBR3（32.4Gbps），满足 4K@144Hz 或 8K@60Hz 高清显示需求；
- 集成 PD 控制器，可通过 Type-C 同时传输显示信号与供电（如为中控屏供电）；
- SSC 展频时钟减少 EMI，避免干扰车载雷达、导航等敏感设备。
2. 高性能扩展坞 / 转接器
- 应用场景：Type-C 转 DP 1.4 扩展坞（笔记本外接多显示器）、工业级信号延长器；
- 适配原因：
- 自适应均衡功能补偿长距离传输损耗（如扩展坞到显示器 3~5 米线缆）；
- 兼容 "USB 3.0 + 2 通道 DP" 模式（同时传输数据与显示信号）；
- Billboard 功能支持设备识别（当扩展坞未被正确识别时，通过 USB 2.0 反馈设备信息）。
3. 工业显示设备
- 应用场景：工业控制面板（如机床、自动化设备）、户外监控显示器、医疗影像显示器；
- 适配原因：
- 宽温特性适配工业环境（如车间高温、户外低温）；
- DP 1.4a 高带宽支持医疗影像（如 CT、超声）的高清显示需求；
- HDCP 合规性支持版权内容播放（如工业培训视频）。
4. 消费电子高端配件
- 应用场景：游戏本外接 DP 1.4 显示器（如 4K@144Hz 游戏屏）、平板 Type-C 扩展底座；
- 适配原因：
- HBR3 速率满足高刷新率游戏需求；
- 小尺寸 QFN64 封装适合小型化配件（如便携转接器）；
- 集成 MCU 减少外部元器件数量，降低配件成本。
七、总结
GSV6155 是一款 "高集成度、车规级" 的 Type-C/DP 1.4 重定时器，核心价值在于通过集成 DP 收发、PD 控制、MCU 等功能，简化高带宽显示系统的设计，同时满足严苛环境下的稳定性需求。其应用场景以 "车载显示" 为核心，延伸至工业显示、高性能扩展坞等领域，是高带宽 Type-C 显示链路的关键芯片解决方案。
