XGW-9000系列高端新能源电站边缘网关硬件架构设计

1. 项目概述与设计目标

1.1 产品背景与应用场景

XGW-9000 系列高端新能源电站边缘网关是面向新能源电站智能化升级的核心设备，其硬件架构设计必须严格遵循产品需求文档（PRD）的技术要求。产品应用场景涵盖风电场、光伏电站、储能电站等新能源场站，承担着 "采集 - 计算 - 控制 - 协同" 一体化功能。

根据 PRD 要求，XGW-9000 需要满足以下核心技术指标：

支持 50 + 种工业通信协议，单网关接入 200 + 设备节点
边缘 AI 能力：V1.0 版本 2TOPS NPU 算力，V1.1 版本 6TOPS 算力
实时控制能力：AGC/AVC 响应时间≤100ms
安全合规：支持国密 SM1-SM4 硬件加密，满足等保三级要求
通信接口：支持以太网、RS232/485、CAN、WiFi、蓝牙等多种协议
环境适应性：-40℃至 + 85℃宽温运行，IP65 防护等级
功耗控制：典型功耗≤10W，待机功耗≤0.5W

1.2 硬件架构设计原则

基于新能源电站的特殊应用环境和技术要求，XGW-9000 硬件架构设计遵循以下核心原则：

可靠性优先原则：采用工业级元器件，确保在 - 40℃至 + 85℃宽温环境下稳定运行，满足 IP65 防护等级要求。硬件设计通过多重冗余机制，包括双电源输入、通信链路备份等，确保系统在恶劣环境下的可靠性。

模块化设计原则：硬件架构采用分层模块化设计，包括核心处理层、通信接口层、安全加密层、电源管理层等，各模块间通过标准接口连接，便于维护和升级。处理器采用 RK3588 工业级 NPU 芯片，支持 6TOPS 算力，满足边缘 AI 应用需求。

高性能与低功耗平衡原则：通过动态电压频率调整（DVFS）技术，实现性能与功耗的动态平衡。在保证 AGC/AVC 响应时间≤100ms 的同时，将典型功耗控制在 10W 以内，待机功耗降至 0.5W 以下。

多协议兼容性原则：硬件设计支持 50 + 种工业通信协议，包括 IEC 60870-5-104/101、Modbus RTU/TCP、DLT645、OPC UA、MQTT 等电力行业标准协议，以及 WiFi、蓝牙等无线通信协议。

安全合规原则：集成国密 SM1-SM4 硬件加密芯片，支持硬件级加密和身份认证，满足等保三级安全要求。通信接口均配置隔离保护电路，确保数据传输安全。

1.3 设计约束与技术指标

根据 PRD 要求，XGW-9000 硬件架构设计需要满足以下关键约束条件：

性能约束：

处理器性能：四核 Cortex-A76（最高 2.4GHz）+ 四核 Cortex-A55（最高 1.8GHz）
NPU 算力：6TOPS，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合运算
内存配置：8GB LPDDR4
存储容量：128GB eMMC

接口约束：

以太网接口：4 个 RJ45 千兆网口，支持 10/100/1000Mbps 自适应
串口：6 个 RS232/485 接口，支持 3.81mm 凤凰端子
CAN 总线：2 路 CAN FD 接口，支持 50kbps-8Mbps
无线通信：WiFi 802.11ac、蓝牙 5.0、5G 模块（可选）
USB 接口：2 个 USB 2.0、1 个 USB 3.0
数字量 I/O：8 路 DI/DO

环境约束：

工作温度：-40℃至 + 85℃
存储温度：-40℃至 + 125℃
相对湿度：5% 至 95%（无凝露）
防护等级：IP65
振动：10-500Hz，0.5g 加速度
冲击：50g，持续 11ms

功耗约束：

典型功耗：≤10W（正常工作状态）
待机功耗：≤0.5W
电源输入：DC 9-36V 宽压输入，支持反接保护

安全约束：

加密算法：支持国密 SM1-SM4 硬件加密
身份认证：支持数字证书、PKI 体系
访问控制：基于角色的权限管理（RBAC）
数据完整性：支持数字签名和时间戳

2. 硬件架构总体设计

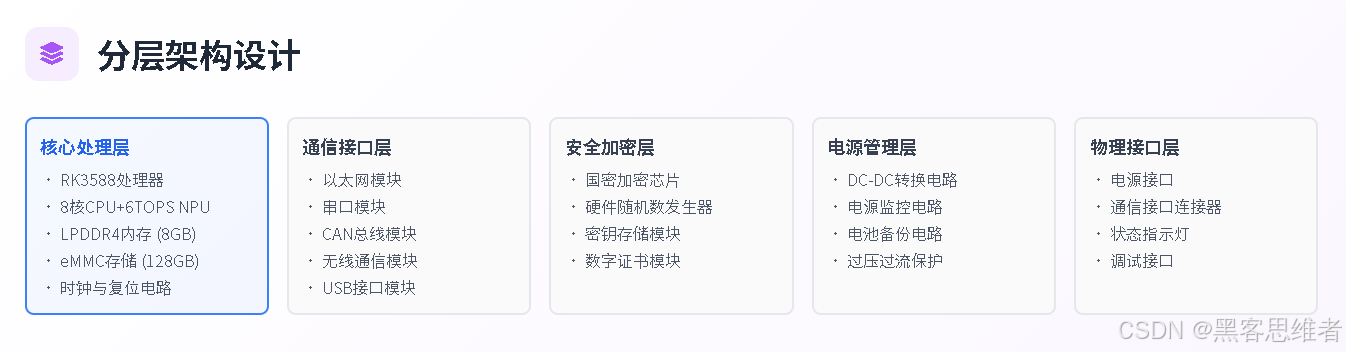

2.1 分层架构设计

XGW-9000 硬件架构采用分层设计理念，分为五个核心层次，各层次间通过标准接口连接，形成完整的硬件系统。

2.2 核心硬件选型

处理器选型：XGW-9000 采用瑞芯微 RK3588 工业级 NPU 芯片作为核心处理器。该芯片采用 8nm 制程工艺，搭载四核 Cortex-A76（最高 2.4GHz）+ 四核 Cortex-A55（最高 1.8GHz）的大小核架构，集成 6TOPS 算力的 NPU，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合运算。RK3588 的 CPU 性能相比传统四核 A72 方案单线程性能提升 80%，多线程任务处理能力翻倍，在轨道交通信号控制系统中连续稳定运行超 800 天，数据误判率低于 0.1%。

内存配置：采用 8GB LPDDR4 内存，支持 2400MHz 频率，满足多协议并发处理和边缘 AI 应用的内存需求。根据工业网关的典型配置，运行基础 Linux 系统和数据服务至少需要 2GB 内存，运行多个 Docker 容器或内存密集型应用需要 4GB 或以上内存，因此 8GB 配置能够充分满足 XGW-9000 的性能需求。

存储系统：配置 128GB eMMC 5.1 存储，支持高速读写。根据边缘计算存储需求分析，普通场景 8GB eMMC 可保存 7-14 天数据，复杂场景需 16GB/32GB/64GB 配置，XGW-9000 的 128GB 配置能够满足长期历史数据存储和应用程序运行需求。

通信接口芯片：以太网接口采用 RTL8211F-CG PHY 芯片，支持 10/100/1000Mbps 自适应；串口通信采用 MAX3232（RS232）和 MAX485（RS485）芯片；CAN 总线采用 TJA1145 收发器，支持 CAN FD 协议；WiFi / 蓝牙模块采用高通 QCA6390，支持 802.11ac 和蓝牙 5.0。

安全加密芯片：采用华大电子 HDU9701 国密加密芯片，支持 SM1-SM4 国密算法。该芯片通过国家密码管理局认证，支持硬件级加密和身份认证，集成硬件随机数发生器和密钥存储模块，确保数据安全。

2.3 架构框图设计

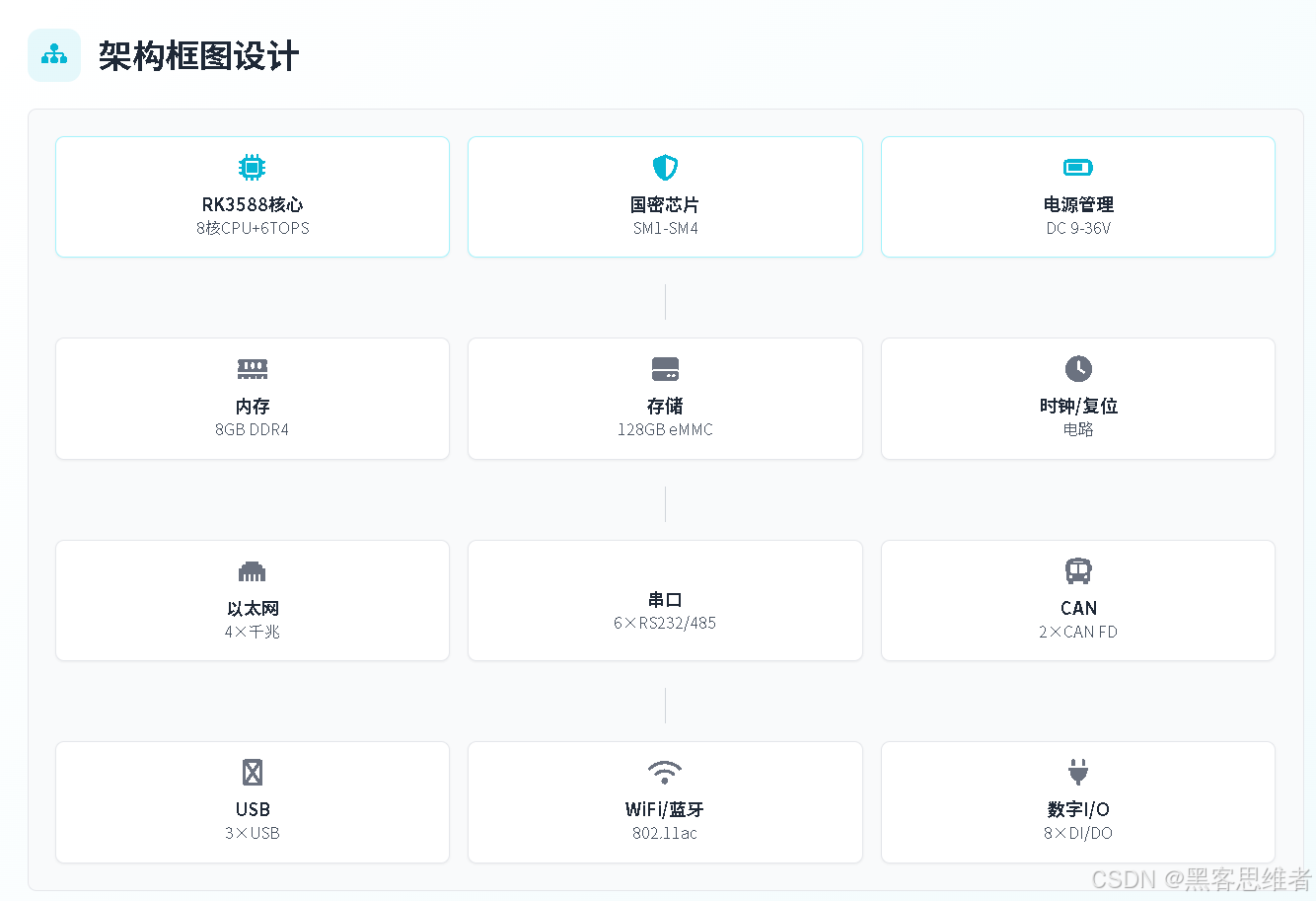

XGW-9000 硬件架构框图如下所示：

3. 核心硬件模块设计

3.1 处理器与计算模块

RK3588 处理器架构设计：RK3588 采用四核 Cortex-A76 和四核 Cortex-A55 的大小核架构，通过 ARM DynamIQ 技术实现高性能与低功耗的平衡。Cortex-A76 核心提供高性能处理能力，适用于复杂的数据处理和边缘 AI 应用；Cortex-A55 核心注重功耗优化，适用于后台任务和轻负载场景。处理器主频支持动态调节，最高可达 2.4GHz（A76）和 1.8GHz（A55），通过 Linux cpufreq 子系统实现动态电压频率调整（DVFS）。

NPU 硬件加速设计：RK3588 集成的 6TOPS NPU 采用三核架构，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合精度计算。NPU 专门用于深度学习推理，在实际测试中，INT8 量化使推理时间减少 45%（从 90ms 到 43ms），使用 GPU 加速后处理，端到端时间降低 78%。在矩阵运算场景下，NPU 相比 CPU 实现显著加速，INT8 精度下最高加速比达 3643 倍，FP16 精度下最高加速比达 1246 倍。

内存子系统设计：内存采用 8GB LPDDR4 芯片，通过 4 通道配置实现高带宽。内存控制器支持 ECC 校验，确保数据完整性。内存子系统设计考虑了信号完整性，采用 fly-by 拓扑结构，地址和控制信号等长布线，差分时钟对严格等长，阻抗控制在 50Ω±5%。

存储子系统设计：128GB eMMC 存储通过 HS400 接口连接，支持最高 400Mbps 数据传输速率。eMMC 控制器支持掉电保护机制，确保数据在异常断电时的安全性。存储系统采用磨损均衡算法，延长闪存使用寿命。

3.2 通信接口模块

以太网接口设计：XGW-9000 配置 4 个千兆以太网接口，采用 RTL8211F-CG PHY 芯片，支持 10/100/1000Mbps 自适应。PHY 芯片通过 RGMII 接口与 RK3588 连接，支持全双工通信和流量控制。网口电路设计包含变压器隔离、ESD 保护、信号指示灯等功能模块。变压器采用 H1102NL，提供 1.5kV 电磁隔离；ESD 保护采用 SPA01-01，防护等级达到 ±8kV 接触放电和 ±15kV 空气放电。

串口通信模块设计：配置 6 个串口，包括 3 个 RS232 接口和 3 个 RS485 接口，支持 3.81mm 凤凰端子连接。RS232 接口采用 MAX3232 芯片，实现 TTL 电平与 RS232 电平的转换；RS485 接口采用 MAX485 芯片，支持半双工通信和自动流控制。串口通信速率支持 1200-115200bps，默认 9600bps。串口电路设计包含隔离保护，隔离电压达到 2.5kV DC，确保工业环境下的可靠性。

CAN 总线接口设计：配置 2 路 CAN FD 接口，采用 TJA1145 收发器芯片，支持 CAN 2.0B 和 CAN FD 协议，通信速率最高可达 8Mbps。CAN 接口设计包含高速光耦隔离，隔离电压达到 5kV DC，总线终端电阻可通过软件配置。CAN 总线支持热插拔，具备总线保护功能，能够承受 ±40V 的过压冲击。

无线通信模块设计：WiFi / 蓝牙模块采用高通 QCA6390，支持 802.11ac Wave 2 协议，最高速率可达 867Mbps。蓝牙支持 5.0 协议，包括低功耗蓝牙（BLE）功能。模块通过 SDIO 3.0 接口与主处理器连接，天线接口采用 IPEX 连接器。5G 模块预留 Mini PCIe 接口，支持后续扩展。

USB 接口设计：配置 3 个 USB 接口，包括 2 个 USB 2.0 和 1 个 USB 3.0 接口。USB 2.0 接口采用 USB2514 芯片实现 HUB 功能；USB 3.0 接口支持 SuperSpeed USB，数据传输速率达到 5Gbps。所有 USB 接口均配置 ESD 保护电路，防护等级达到 ±15kV 空气放电。

3.3 存储与内存模块

内存系统设计：采用 8GB LPDDR4 内存，配置为 4 通道，每通道容量 2GB。内存控制器支持 ECC 校验，能够检测和纠正单比特错误，提高数据可靠性。内存工作电压为 1.1V，支持自刷新模式，在待机状态下功耗降至最低。内存时序参数通过 SPD（Serial Presence Detect）芯片配置，支持自动识别和配置。

存储系统设计：128GB eMMC 存储采用 MLC（Multi-Level Cell）技术，支持 eMMC 5.1 协议。存储控制器支持 TRIM 命令和磨损均衡算法，延长使用寿命。存储分区设计包括：系统分区（32GB）用于安装操作系统和核心应用；数据分区（64GB）用于存储历史数据和配置文件；用户分区（32GB）用于存储用户应用和临时数据。

扩展存储设计：预留 Micro SD 卡槽，支持最大 1TB 容量的 SD 卡扩展。SD 卡接口支持 SD 3.0 协议，数据传输速率达到 25MB/s。扩展存储主要用于数据备份和程序更新，支持热插拔操作。

存储保护机制：采用硬件看门狗和软件看门狗双重保护机制，确保在系统异常时能够自动复位。数据存储采用循环缓冲区设计，当存储空间不足时自动覆盖最早的数据。关键配置数据采用加密存储，防止非法读取和篡改。

3.4 电源管理模块

电源输入设计：支持 DC 9-36V 宽压输入，采用防反接保护设计。电源输入接口采用 5.08mm 间距的凤凰端子，支持可靠连接。输入电压经过 TVS 二极管和自恢复保险丝保护，能够承受 ±60V 的瞬态电压冲击。

DC-DC 转换电路：采用高效的同步降压转换器，将输入电压转换为系统所需的各种电压。主要电压输出包括：3.3V（系统逻辑）、1.8V（内存）、1.0V（处理器核心）、1.2V（NPU）等。转换效率达到 95% 以上，纹波噪声控制在 50mV 以内。

动态电压调节（DVFS）：处理器电源采用可编程的 PMIC（电源管理集成电路），支持动态电压频率调整。根据系统负载情况，自动调节 CPU 和 NPU 的工作电压和频率，实现性能与功耗的动态平衡。典型功耗控制在 10W 以内，待机功耗降至 0.5W 以下。

电源监控与保护：集成电源监控芯片，实时监测各路输出电压和电流。当检测到过压、过流、欠压等异常情况时，自动切断电源输出并触发告警。电源管理系统还包括电池备份电路，在主电源掉电时维持 RTC（实时时钟）和部分关键电路的运行。

4. 通信协议硬件支持

4.1 有线通信协议硬件实现

IEC 60870-5-104/101 协议硬件支持：IEC 60870-5-104/101 是电力系统中最重要的通信协议，用于变电站自动化系统和调度中心之间的数据交换。XGW-9000 通过以太网接口硬件支持 IEC 60870-5-104 协议，通过串口硬件支持 IEC 60870-5-101 协议。硬件设计采用独立的通信控制器，支持 IEC 60870-5-104 协议的 TCP/IP 栈，能够处理复杂的报文解析和时序要求。

Modbus RTU/TCP 协议硬件支持：Modbus 是工业领域最广泛使用的通信协议，XGW-9000 通过串口硬件支持 Modbus RTU 协议，通过以太网接口支持 Modbus TCP 协议。硬件设计采用专用的 Modbus 协议处理器，能够实现高速的协议解析和数据交换。Modbus RTU 支持 RS485 电气接口，通信速率最高可达 115.2kbps；Modbus TCP 支持标准以太网接口，通信速率达到 100Mbps。

DLT645-2007 电表协议硬件支持：DLT645-2007 是国内电能表通信的标准协议，XGW-9000 通过专用的 RS485 接口硬件支持该协议。硬件设计采用增强型 UART 控制器，支持 DLT645 协议的特殊时序要求和校验算法。接口电路配置专用的电平转换芯片，确保与不同厂家电能表的兼容性。

OPC UA 协议硬件支持：OPC UA 是工业自动化领域的标准通信协议，XGW-9000 通过以太网接口硬件支持 OPC UA 协议。硬件设计采用专用的 OPC UA 协议栈处理器，支持 OPC UA 的安全通信机制，包括加密、签名和身份认证。

4.2 无线通信协议硬件实现

WiFi 通信硬件设计：WiFi 模块采用高通 QCA6390 芯片，支持 802.11ac Wave 2 协议，最高速率可达 867Mbps。模块集成 2.4GHz 和 5GHz 双频段，支持 MU-MIMO 技术。硬件设计包括功率放大器、低噪声放大器和滤波器，确保在工业环境下的稳定通信。天线采用 PCB 天线或外置天线，通过 IPEX 连接器连接。

蓝牙通信硬件设计：蓝牙模块集成在 QCA6390 芯片中，支持蓝牙 5.0 协议，包括经典蓝牙和低功耗蓝牙（BLE）功能。BLE 功能特别适用于传感器数据采集和设备控制，功耗极低，典型工作电流仅为几毫安。蓝牙硬件设计包括基带处理器、射频收发器和功率管理电路。

5G 通信硬件预留设计：XGW-9000 预留 Mini PCIe 接口用于 5G 通信模块扩展。硬件设计支持 5G NR 协议，包括 NSA（非独立组网）和 SA（独立组网）模式。5G 模块支持 Sub-6GHz 频段，最高速率可达 10Gbps。接口设计包括 PCIe 3.0 x1 通道、USB 3.0 接口和多路 GPIO，支持模块的控制和数据传输。

LoRa 通信硬件预留设计：考虑到部分新能源场站的特殊需求，XGW-9000 预留 LoRa 通信接口。硬件设计支持 LoRaWAN 协议，工作频段包括 433MHz、868MHz 和 915MHz。LoRa 模块通过 SPI 接口与主处理器连接，具备低功耗、远距离通信的特点，特别适用于山区和偏远地区的新能源场站。

4.3 协议转换与路由硬件支持

协议转换硬件架构：XGW-9000 的协议转换功能主要通过软件实现，但硬件设计为协议转换提供了强大的处理能力支撑。RK3588 处理器的 8 核 CPU 和 6TOPS NPU 为协议转换提供了充足的算力，能够同时处理 50 + 种协议的并发转换。硬件架构支持多线程处理，每个协议栈运行在独立的线程中，确保协议转换的实时性和可靠性。

数据路由硬件设计：数据路由功能基于硬件交换芯片实现，支持 VLAN 划分和 QoS 优先级控制。硬件设计包括专用的数据包处理器，能够实现线速的数据转发和路由。路由表存储在高速缓存中，支持动态更新和热备份。

硬件加速设计：对于计算密集型的协议转换任务，如数据加密解密、压缩解压缩等，XGW-9000 采用硬件加速器实现。国密加密芯片提供硬件级的加密加速，能够显著提升数据处理性能。硬件加速器通过专用的 DMA 通道与主处理器连接，减少 CPU 负担。

时序同步硬件设计：新能源电站对时间同步要求极高，XGW-9000 配置高精度的时钟同步硬件。硬件设计包括 GPS / 北斗时钟接收器、PTP（精确时间协议）硬件加速器和高精度 RTC。时钟同步精度达到亚微秒级别，确保多设备间的数据一致性。

5. 安全与认证硬件设计

5.1 加密与解密硬件模块

国密加密芯片设计：XGW-9000 集成华大电子 HDU9701 国密加密芯片，支持 SM1、SM2、SM3、SM4 全系列国密算法。该芯片通过国家密码管理局认证，采用硬件加密引擎，加密速度达到 100Mbps 以上。芯片内部集成真随机数发生器，能够生成高质量的密钥和随机数。密钥存储在硬件保护的安全区域，无法通过软件方式读取，确保密钥安全性。

SM1 算法硬件实现：SM1 是分组密码算法，分组长度和密钥长度均为 128 位，采用 32 轮非线性迭代结构。硬件实现采用专用的加密引擎，支持 ECB、CBC、CFB、OFB 等多种工作模式。加密速度达到 100Mbps，能够满足高速数据传输的加密需求。

SM4 算法硬件实现：SM4 是无线局域网标准的分组密码算法，硬件实现采用优化的电路结构，支持快速加密和解密。算法采用非线性变换和线性变换相结合的结构，安全性高于 DES。SM4 硬件加速器支持多种工作模式，包括 ECB、CBC、CFB、OFB、CTR 等。

硬件随机数发生器设计：采用真随机数发生器（TRNG），基于物理噪声源产生随机数。发生器采用环形振荡器结构，通过检测振荡器的相位噪声产生随机比特。随机数质量通过 FIPS 140-2 标准测试，确保随机性和不可预测性。生成的随机数用于密钥生成、初始化向量和一次性随机数。

5.2 身份认证硬件模块

数字证书硬件存储：XGW-9000 配置专用的数字证书存储模块，支持 X.509 格式的数字证书。证书存储在加密的非易失性存储器中，支持证书的导入、导出和更新。硬件设计包括证书验证引擎，能够快速验证证书的有效性、完整性和合法性。

PKI 体系硬件支持：PKI（公钥基础设施）体系的硬件支持包括密钥生成、数字签名、证书验证等功能。硬件实现采用专用的密码处理器，支持 RSA、ECC 等非对称算法。密钥生成采用硬件随机数发生器，确保密钥的安全性。数字签名和验证操作在硬件内部完成，避免密钥暴露在软件环境中。

多因素认证硬件设计：XGW-9000 支持多因素认证机制，包括密码认证、证书认证、硬件令牌认证等。硬件设计包括智能卡接口、USB Key 接口等，支持外部认证设备的接入。认证过程采用挑战 - 响应机制，确保认证信息的安全性。

生物识别硬件预留：考虑到未来安全需求的提升，XGW-9000 预留生物识别硬件接口。支持指纹识别、虹膜识别等生物识别技术，通过 USB 或 UART 接口连接。生物识别数据在硬件层面进行加密处理，确保用户生物特征的安全性。

5.3 访问控制硬件机制

基于角色的访问控制（RBAC）硬件支持：XGW-9000 的 RBAC 机制通过硬件访问控制器实现，支持多级权限管理。硬件设计包括访问控制列表（ACL）存储、权限验证引擎和访问日志记录器。ACL 存储在高速缓存中，支持快速查找和匹配。权限验证操作在硬件层面完成，确保访问控制的实时性和安全性。

硬件级访问控制设计：硬件访问控制包括存储器访问控制、I/O 端口访问控制和外设访问控制。存储器访问控制通过 MMU（内存管理单元）实现，支持虚拟地址到物理地址的映射和访问权限控制。I/O 端口访问控制通过专用的 I/O 控制器实现，确保只有授权的程序能够访问特定的 I/O 设备。

安全区域划分硬件设计：XGW-9000 的存储系统划分为多个安全区域，包括安全区域、普通区域和临时区域。安全区域用于存储密钥、证书等敏感信息，只能通过特定的硬件接口访问；普通区域用于存储程序代码和一般数据；临时区域用于存储临时数据和中间结果。各区域之间通过硬件防火墙隔离，确保数据的安全性。

物理安全硬件设计：XGW-9000 采用防篡改设计，包括防拆开关、防探测电路等。当设备外壳被非法打开时，防拆开关触发，硬件自动清除敏感信息并触发告警。防探测电路能够检测外部探测设备的信号，当检测到异常信号时，自动进入安全模式。

6. 功耗与尺寸优化设计

6.1 低功耗硬件设计

动态电压频率调整（DVFS）技术：XGW-9000 采用 Linux cpufreq 子系统与 DVFS 技术结合，实现三级功耗控制策略。通过智能负载预测算法（基于 LSTM 模型，预测延迟 < 2ms），动态切换功耗模式，较固定频率方案能效比提升 35%。

工作模式	CPU 频率	功耗	适用场景
空闲态	200MHz	0.5W	待机状态，仅保持基本功能
轻负载	800MHz	1.2W	基础数据采集和通信
正常工作	1.8GHz（A55）/2.4GHz（A76）	10W	多协议并发处理
高性能	最高频率	15W	边缘 AI 推理和复杂计算

智能电源管理系统：采用基于同步 Buck-Boost 拓扑的电源转换器，可实现 3.3V-12V 宽电压输入下的 92% 以上转换效率，较传统线性稳压器减少 15% 的静态功耗。引入智能电源路径管理技术，在终端设备供电与电池备份之间自动切换。当边缘节点处于低数据量时段（如夜间工业监测场景），可切换至电池供电模式，通过休眠唤醒机制将待机功耗控制在 50mW 以内。

硬件模块独立供电控制：各硬件模块采用独立的供电控制电路，支持动态开关。未使用的通信接口、存储模块等可以通过软件控制断电，消除静态漏电流损耗。通过关闭未使用模块的电源通路，适用于低活动率组件的节能。通过相位锁定环（PLL）优化时钟恢复速度，使系统在频繁唤醒场景下功耗下降至传统设计的 35% 以下。

通信模块功耗优化：WiFi / 蓝牙模块在数据传输过程中能耗波动显著，边缘网关在持续连接状态下功耗可达 5-10W，低功耗蓝牙（BLE）则降至 0.1W 以下。硬件设计支持通信模块的动态功率控制，根据数据传输需求自动调整发射功率。5G 模块采用低功耗设计，在空闲状态下进入休眠模式，功耗降至 100mW 以下。

6.2 尺寸规格与外形设计

整体尺寸设计：XGW-9000 采用紧凑的独立式设计，整体尺寸为 165mm（长）× 134mm（宽）× 41mm（高）。该尺寸设计参考了主流工业网关的规格，如 5G 工业边缘网关的 165mm×134mm×41mm 尺寸，以及其他工业网关的典型尺寸范围（34mm×110mm×70mm 到 280mm×195mm×32.2mm）。

安装方式设计：XGW-9000 支持多种安装方式，满足不同应用场景的需求：

安装方式	说明	适用场景
DIN 导轨安装	支持标准 35mm DIN 导轨安装，符合 IEC 60715 标准	控制柜内安装
壁挂式安装	外壳背部设计有 4 个 M4 安装孔，支持壁挂式安装	墙面或设备表面安装
桌面放置	底部设计有防滑垫，可直接放置在桌面或控制柜内	临时部署或测试环境
机柜安装	支持 19 英寸机柜安装（需选配安装套件）	集中部署场景
外壳材料与工艺：外壳采用铝合金材质，表面经过阳极氧化处理，具有良好的散热性能和机械强度。外壳厚度为 2.0mm，前面板厚度为 3.0mm，确保足够的防护强度。外壳设计采用无风扇散热结构，通过自然对流实现散热，避免风扇故障和灰尘积累问题。

接口布局设计：所有通信接口集中在设备的一侧或后面，便于线缆连接和管理。电源接口采用防反接设计，确保连接安全。状态指示灯位于前面板，便于观察设备运行状态。调试接口（如 JTAG、UART）设计有保护盖，防止意外触碰。

6.3 散热与机械设计

散热设计策略：XGW-9000 采用无风扇被动散热设计，通过优化的热设计确保在最高工作温度下不降频。核心处理器 RK3588 上方安装铝制散热片，散热片表面积达到 1500mm²，热阻控制在 5℃/W 以内。PCB 设计采用大面积铜箔作为散热层，关键发热器件下方增加过孔阵列，提高散热效率。

热仿真分析：通过 ANSYS Icepak 热仿真软件进行热分析，在环境温度 85℃、满载工作条件下，关键器件的温度分布如下：

器件名称	最高温度	允许温度	裕量
RK3588 处理器	95℃	105℃	10℃
内存芯片	75℃	85℃	10℃
电源芯片	80℃	105℃	25℃
以太网 PHY	70℃	85℃	15℃
机械强度设计：外壳设计能够承受以下机械应力：

振动测试：10-500Hz，加速度 5m/s²，符合 GB/T 2423.10 标准
冲击测试：半正弦波，加速度 50m/s²，持续时间 11ms，符合 GB/T 2423.5 标准
自由跌落：1 米高度自由跌落至水泥地面，设备无损坏

电磁兼容性（EMC）设计：硬件设计遵循严格的 EMC 规范，确保在工业环境下的稳定运行。关键措施包括：

高速信号采用差分走线，阻抗控制在 50Ω±5%
电源平面和地平面紧密耦合，减少 EMI 辐射
所有接口配置 EMI 滤波器和屏蔽措施
PCB 设计采用多层板结构，内层设置完整的地平面

7. 环境适应性设计

7.1 工作环境要求

温度适应性设计：XGW-9000 能够在 - 40℃至 + 85℃的宽温环境下稳定运行，满足工业级应用的温度要求。硬件设计采用工业级元器件，所有关键器件的工作温度范围均覆盖 - 40℃至 + 85℃。处理器、内存、存储等核心器件采用宽温型号，确保在极限温度下的可靠性。

湿度适应性设计：设备能够在 5% 至 95%（无凝露）的相对湿度环境下正常工作。电路板采用三防漆（防潮、防霉、防盐雾）处理，所有连接器均具有良好的密封性能。在高湿度环境下，通过内部加热元件防止凝露形成，确保电路安全。

海拔适应性设计：XGW-9000 适用于海拔 0-5000 米的环境，考虑到部分高原地区新能源场站的应用需求。在高海拔环境下，由于空气稀薄导致散热效率降低，硬件设计通过增加散热面积和优化风道设计，确保在高海拔环境下的正常散热。

大气压力适应性：设备能够适应 50kPa 至 106kPa 的大气压力范围，对应海拔 0-5000 米的环境。在低气压环境下，由于空气绝缘性能下降，硬件设计加强了电气间隙和爬电距离，确保电气安全。

7.2 防护等级设计

IP65 防护等级实现：XGW-9000 的防护等级达到 IP65，能够完全防止粉尘进入，并能抵御各个方向的低压喷水。IP65 防护等级的具体要求和实现措施如下：

防护等级	测试要求	实现措施
IP6X	完全防止粉尘进入	密封外壳设计，密封圈采用硅橡胶材料
IPX5	各方向低压喷水无有害影响	接口采用防水连接器，外壳接缝处密封处理

外壳密封设计：外壳采用铝合金材质，前面板与壳体之间采用硅橡胶密封圈密封，密封压缩率达到 30%。所有按键和接口均采用防水设计，按键采用硅胶按键，接口采用防水型连接器。

防水测试验证：设备通过以下防水测试验证：

喷嘴直径：6.3mm
测试压力：30kPa
测试距离：2.5-3m
测试时间：每个方向 3 分钟
测试后设备功能正常，内部无进水

7.3 可靠性与耐久性设计

平均无故障时间（MTBF）设计：XGW-9000 的设计目标是 MTBF≥20000 小时（V1.0），V1.1 版本提升至≥30000 小时。通过以下措施实现高可靠性：

降额设计：所有器件工作在额定参数的 70% 以下，确保足够的安全裕量
冗余设计：关键电路采用冗余设计，如双电源输入、通信链路备份
故障自诊断：系统具备完善的自诊断功能，能够检测硬件故障并记录故障信息
热设计优化：确保所有器件结温不超过额定值的 80%

耐久性测试设计：设备通过以下耐久性测试验证：

测试项目	测试条件	要求
温度循环	-40℃至 + 85℃，1000 次循环	功能正常，性能指标变化 < 5%
湿度循环	5% 至 95% RH，100 次循环	无凝露，绝缘电阻≥10MΩ
振动测试	10-500Hz，5m/s²，各方向 2 小时	结构无损坏，功能正常
冲击测试	50m/s²，11ms，各方向 10 次	功能正常，无机械损伤

故障自恢复机制：XGW-9000 具备完善的故障自恢复机制，包括：

硬件看门狗：当系统软件出现死循环或崩溃时，硬件看门狗自动复位系统
软件看门狗：监控关键进程的运行状态，当进程异常时自动重启
通信链路自恢复：当通信链路中断时，自动尝试重新连接
数据保护：关键数据采用实时备份机制，防止数据丢失

8. 技术风险评估与应对

8.1 技术难点分析

多协议并发处理的硬件资源约束：XGW-9000 需要同时支持 50 + 种工业协议，这对硬件资源提出了极高要求。主要挑战包括：协议栈内存占用大、CPU 处理能力需求高、通信接口资源紧张等。虽然 RK3588 提供了 8 核 CPU 和 6TOPS NPU，但在极端情况下仍可能出现资源瓶颈。

边缘 AI 算法的硬件加速需求：产品要求 V1.0 阶段功率预测误差≤10%，V1.1 阶段提升至≤8%，故障诊断准确率 V1.1 阶段≥98%。这些高精度要求对 NPU 算力和算法优化提出了巨大挑战。虽然 RK3588 的 6TOPS 算力理论上能够满足需求，但实际应用中需要考虑模型复杂度、实时性要求和功耗限制的平衡。

国密算法硬件实现的兼容性挑战：国密 SM1-SM4 算法的硬件实现需要通过国家密码管理局的严格认证，技术门槛较高。不同厂商的国密芯片在接口标准、算法实现细节上可能存在差异，需要进行大量的兼容性测试。

宽温环境下的硬件可靠性：在 - 40℃至 + 85℃的宽温环境下，硬件性能会发生变化，如电池容量下降、电容参数漂移、芯片性能降低等。这些变化可能影响系统的稳定性和精度。

8.2 风险应对策略

资源优化与调度策略：

采用容器化技术（Docker）实现资源隔离和动态调度，确保关键任务的资源优先级
通过 Cgroups 技术对边缘计算容器的 CPU、内存使用率进行严格配额限制
采用智能负载均衡算法，根据实时负载情况动态调整协议处理任务的分配
实现协议栈的按需加载机制，只在需要时加载相应的协议处理模块

AI 算法优化方案：

采用模型压缩技术，通过剪枝、量化、知识蒸馏等方法减少模型参数
实现分级 AI 策略，V1.0 使用 2TOPS 算力，V1.1 升级至 6TOPS 算力
优化算法架构，采用轻量级网络结构如 MobileNet、TinyBERT 等
建立算法评估机制，定期优化算法性能

国密算法兼容性保证：

选择通过国密认证的成熟芯片，如华大电子 HDU9701
建立完整的国密算法测试平台，验证不同场景下的算法正确性
与国密算法提供商建立技术合作，确保获得及时的技术支持
实现国密算法与国际算法的双轨运行，提高兼容性

环境适应性保障措施：

采用工业级元器件，确保在宽温环境下的稳定性
设计完善的温度补偿算法，根据环境温度调整系统参数
实现关键器件的温度监控，当温度超过阈值时自动调整工作模式
建立环境适应性测试体系，在各种极端环境下进行充分测试

8.3 验证与测试计划

硬件验证计划：

验证阶段	验证内容	验证方法	验收标准
原型验证	核心功能验证	实验室测试	功能实现率≥95%
环境测试	宽温、湿度、振动等	环境试验箱	符合技术指标要求
可靠性测试	MTBF、耐久性	长期运行测试	MTBF≥20000 小时
电磁兼容测试	EMC 性能	专业 EMC 实验室	符合 EMC 标准要求
安全认证	国密算法、等保三级	第三方认证机构	通过相关认证

性能测试计划：

处理器性能测试：使用标准测试工具（如 Linpack、SPEC CPU2006）测试 CPU 和 NPU 性能
通信性能测试：使用网络测试仪测试各通信接口的吞吐量、延迟、丢包率
边缘 AI 性能测试：使用标准 AI 模型（如 ResNet50、YOLOv5）测试推理速度和准确率
功耗测试：使用功率分析仪测试不同工作模式下的功耗
实时性测试：使用示波器测试 AGC/AVC 响应时间

协议兼容性测试计划：

建立协议测试库，包含 50 + 种工业协议的标准测试用例
对每种协议进行功能测试、性能测试和兼容性测试
与主流工业设备进行互联互通测试，验证实际应用中的兼容性
建立协议一致性测试环境，确保协议实现符合相关标准

安全测试计划：

加密算法正确性测试：使用标准测试向量验证加密解密结果的正确性
密钥安全性测试：验证密钥生成、存储、使用过程的安全性
身份认证测试：验证数字证书、PKI 体系的有效性
访问控制测试：验证 RBAC 机制的正确性和完整性
漏洞扫描：使用专业安全工具进行漏洞扫描和渗透测试

9. 设计总结与实施建议

XGW-9000 硬件架构设计充分考虑了新能源电站的特殊应用需求，在性能、可靠性、安全性等方面实现了全面优化。

技术先进性：采用 RK3588 工业级 NPU 芯片，提供 8 核 CPU 和 6TOPS 算力，支持边缘 AI 应用；集成国密 SM1-SM4 硬件加密芯片，确保数据传输安全；支持 50 + 种工业协议，满足复杂的通信需求。

可靠性保障：工业级设计确保在 - 40℃至 + 85℃宽温环境下稳定运行；IP65 防护等级适应恶劣工业环境；多重冗余设计（双电源、通信备份）提高系统可靠性；MTBF≥20000 小时的设计目标确保长期稳定运行。

灵活性与可扩展性：模块化设计便于维护和升级；预留 5G、LoRa 等扩展接口；支持容器化部署，便于应用程序的更新和管理；标准通信接口确保与现有系统的兼容性。

功耗优化：通过 DVFS 技术实现动态功耗控制，典型功耗≤10W；智能电源管理系统在待机状态下功耗降至 0.5W 以下；通信模块支持动态功率控制，根据需求调整功耗。
