XGW-9000系列高端新能源电站边缘网关软件架构设计

XGW-9000 系列高端新能源电站边缘网关作为新能源电站智能化的核心设备，承担着 "采集 - 计算 - 控制 - 协同" 一体化功能。该产品定位于解决新能源场站设备协议异构、数据实时性差、网络可靠性低、智能调度难的核心痛点，服务于电站运营商、EPC 工程总承包商及系统集成商。

本报告基于 XGW-9000 系列产品的产品需求文档（PRD），系统梳理了软件功能需求、性能指标、通信协议支持、云平台集成要求、可靠性设计等关键信息，为软件架构设计提供准确的需求输入。通过对 PRD 的深入分析，明确了网关在数据采集、协议转换、边缘计算、实时控制等方面的具体要求，以及对并发处理能力、响应时间、通信协议兼容性、云边协同等性能指标的量化标准。

本报告将从功能需求、性能指标、协议支持、云平台集成、可靠性要求、开发技术选型等六个维度，全面解析 XGW-9000 网关的软件需求，为后续的软件架构设计和架构框图绘制提供详实的依据。

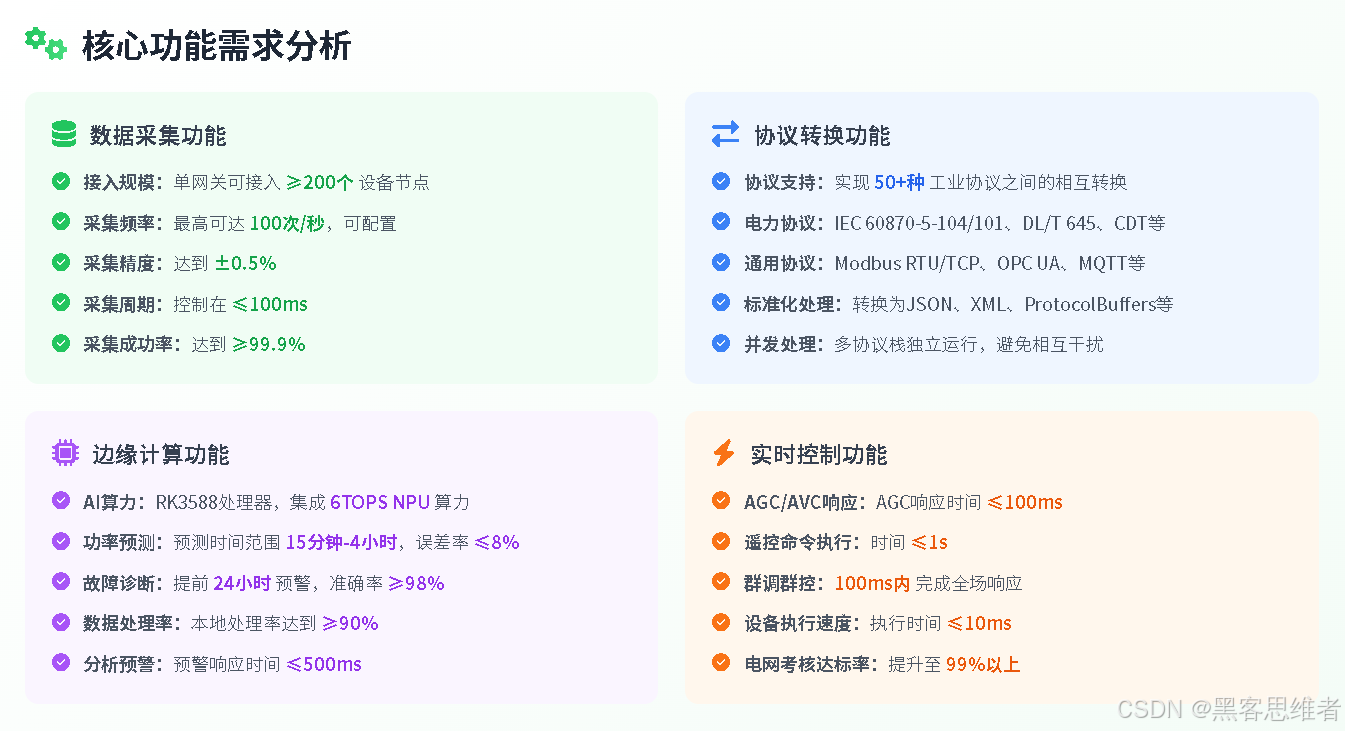

一、网关核心功能需求分析

1.1 数据采集功能

XGW-9000 网关的数据采集功能是整个系统的基础，需要实现对新能源电站各类设备的全面数据获取。根据 PRD 要求，该功能具有以下核心特性：

采集范围与规模 ：单网关可接入 *\≥200 个设备节点 \*，支持逆变器、储能 BMS、汇流箱、电表等多类型设备的同时接入。这一规模要求远超传统工业网关，体现了新能源电站设备密集型的特点。采集频率可配置，最高可达100 次 / 秒，能够满足不同设备的数据采集需求。

采集精度与实时性 ：数据采集精度要求达到 *\±0.5%，这一指标确保了电力系统对计量准确性的严格要求 ******。采集周期控制在**≤100ms**，采集指令下发延迟 *\≤50ms\，数据采集后立即本地缓存，确保采集成功率达到 *\≥99.9%\。

设备兼容性：网关需要支持 RS485、Modbus、WiFi、LoRa 等多种通信协议，能够对接温度、压力等传感器，机床、机器人等工业设备，以及摄像头、智能电表等智能终端。这种广泛的兼容性设计，使得网关能够适应新能源电站复杂的设备环境。

边缘预处理能力 ：在数据采集的同时，网关具备强大的边缘预处理功能。包括数据过滤清洗，剔除传感器异常波动数据，清洗后数据有效性提升至95% 以上 ；数据压缩处理，采用 LZ4、Snappy 等轻量级压缩算法，结构化数据压缩率达1:5 ，非结构化数据压缩率达1:3 ，有效减少带宽占用60%。

1.2 协议转换功能

协议转换是 XGW-9000 网关的核心功能之一，需要实现 50 + 种工业协议之间的相互转换，解决新能源电站设备协议异构的问题。

协议支持范围：XGW-9000 支持的协议类型包括电力专用协议（IEC 60870-5-104/101、DL/T 645-1997/2007、CDT 等）、通用工业协议（Modbus RTU/TCP、OPC UA、MQTT 等）、各品牌 PLC 协议（西门子、施耐德、松下、三菱、欧姆龙、GE、AB 等）、CNC 机床协议（发那科、三菱、西门子、华中数控等）、水热表协议（CJ-T/188）以及各类新能源设备协议。

转换机制设计：协议转换需要在应用层实现，通过配置文件定义不同协议间的数据映射关系。例如，将 DLT645 电表数据转换为 Modbus 寄存器格式，或者将 IEC 60870-5-104 的 ASDU 转换为 OPC UA 的节点数据。这种灵活的转换机制支持将 Modbus 协议的传感器数据转换为 OPC UA 协议，确保与支持 OPC UA 的上位机系统无缝对接。

数据标准化处理：协议转换的目标是将不同协议的数据转换为标准化格式，如 JSON、XML、ProtocolBuffers 等，或直接封装为物联网通用传输协议（如 MQTT、LwM2M）的 Payload，为后续跨平台传输和云端解析奠定基础。网关会将所有采集到的多源数据，处理并封装为标准的 MQTT/HTTP/OPC UA 等格式，为上层 EMS 平台提供一个干净、统一的数据接口。

多协议并发处理：网关需要具备强大的多协议并发处理能力，能够同时处理来自不同设备、不同协议的数据采集和转换任务。通过模块化设计，每个协议栈独立运行，避免协议间的相互干扰。

1.3 边缘计算功能

边缘计算是 XGW-9000 网关实现智能化的关键，通过在边缘侧进行数据处理和分析，减少云端计算压力，提高响应速度。

AI 算力配置 ：XGW-9000 采用 RK3588 处理器，集成6TOPS NPU算力（V1.0 阶段启用 2TOPS，V1.1 阶段升级至 6TOPS），支持 INT4/INT8/INT16/FP16/BF16/TF32 混合运算。这一算力配置能够满足复杂的 AI 推理和边缘计算需求。

功率预测功能 ：网关集成 XGBoost 等算法，实现光伏发电功率预测，预测时间范围为15 分钟 - 4 小时 ，V1.0 阶段预测误差率 *\≤10%*** ，V1.1 阶段提升至 ** ≤8%\。这一功能对于新能源电站的能量管理和调度具有重要意义。

故障诊断能力 ：网关支持设备故障诊断功能，能够提前24 小时进行预警，故障诊断准确率 V1.1 阶段达到 *\≥98%\*。通过边缘 AI 模型实时分析电池电压、温度等数据，及时发现潜在故障，避免设备损坏和停机损失。

边缘数据处理率 ：本地数据处理率要求达到 *\≥90%*** ，通过边缘计算减少 ** 90%\ 的云端数据传输。这不仅降低了带宽成本，也提高了系统的实时性和可靠性。

边缘分析预警：边缘端部署轻量化分析模型，对关键数据（如设备温度、运行状态）实时分析，超阈值时本地预警，预警响应时间 *\≤500ms\*，无需等待云端反馈。

1.4 实时控制功能

实时控制是 XGW-9000 网关满足电网调度要求的核心功能，需要实现对新能源电站设备的精确控制。

AGC/AVC 控制 ：AGC（自动发电控制）和 AVC（自动电压控制）是电网对新能源电站的基本要求。XGW-9000 能够实现 AGC 响应时间 *\≤100ms\，遥控命令执行时间 *\≤1s\。这一指标相比传统系统的分钟级响应有了质的飞跃。

群调群控能力 ：网关支持群调群控算法，能够在接收到电网 AGC 指令后，通过边缘侧直接解析指令，分配各逆变器功率，100ms 内完成全场响应，同时将执行结果同步至云端。这种快速响应能力确保了电站能够满足电网的严格调度要求。

设备执行速度 ：设备执行时间要求在10ms 内 完成，这一指标确保了控制指令能够得到及时执行，提升电网考核达标率至99% 以上。

控制策略管理：网关支持本地控制策略的存储和执行，能够在断网情况下维持基本的控制功能。同时支持云端策略的下发和更新，实现控制策略的动态调整。

1.5 通信与协同功能

通信与协同是 XGW-9000 网关实现 "云 - 边 - 端" 一体化的重要功能，需要支持多种通信方式和协同机制。

多主站通信能力：网关支持多主站通信，同一网口可建立 *\≥32 个主站链接 \*，支持国网 / 南网 / 第三方平台同时对接。这种灵活的多主站架构，使得电站能够同时与多个调度中心或管理平台进行通信。

无线通信支持 ：网关支持 4G/5G/WiFi/LoRa 等多种无线通信方式，主备链路自动切换，5G 时延 *\≤10ms\。5G 的 uRLLC（超可靠低时延通信）特性，空口时延 *\≤1ms\，端到端时延 *\≤10ms\*，能够满足远程控制类业务需求。

云边协同机制：网关支持与主流能源云平台的对接，包括华为云、阿里云、国网新能源云等。支持 RESTful API，兼容 JSON 数据格式。通过云边协同，实现 "云端统筹 - 边缘执行" 的闭环控制。

数据传输策略：网关支持数据分级传输策略，核心数据（如设备故障、异常事件）实时上传云端，非核心数据（如常规运行数据）定时批量上传，兼顾实时性与带宽成本。

断网自治能力：网关具备强大的断网自治能力，支持断网离线采集与处理。断网状态下数据本地存储，网络恢复后自动同步云端，数据丢失率 *\≤0.1%\*。这种设计确保了在网络故障时，电站的基本运行不受影响。

二、软件性能指标要求

2.1 并发处理能力

XGW-9000 网关需要具备强大的并发处理能力，以满足新能源电站复杂的业务场景需求。

设备接入规模：单网关可接入 *\≥200 个设备节点 \*，支持同时与多个不同类型、不同协议的设备进行通信。这一规模要求体现了新能源电站设备密集的特点，需要网关具备高效的并发处理架构。

测点处理能力 ：网关支持10 万 + 测点并发处理，确保数据零丢失。这一指标远超一般工业网关的处理能力，需要采用优化的内存管理和高效的数据处理算法。

协议并发支持 ：网关需要同时支持50 + 种工业协议的并发处理，包括电力专用协议、各品牌 PLC 协议、通用工业协议等。每种协议都有其独特的通信机制和数据格式，需要网关具备灵活的协议栈管理能力。

多主站并发：支持同一网口建立 *\≥32 个主站链接 \*，能够同时与国网、南网、第三方平台进行通信。这种多主站并发能力确保了电站能够满足多重监管和数据上报的需求。

数据处理吞吐量：根据边缘计算的要求，本地数据处理率需要达到 *\≥90%\*，同时保证数据处理的实时性。这要求网关具备高效的数据处理流水线和并行计算能力。

2.2 响应时间要求

响应时间是衡量网关性能的关键指标，直接影响到电网调度和设备控制的效果。

AGC/AVC 响应时间：AGC（自动发电控制）响应时间必须 *\≤100ms\*，这是电网对新能源电站的基本要求。传统系统的响应时间通常为分钟级，XGW-9000 的毫秒级响应有了质的飞跃。

遥控命令执行时间：遥控命令执行时间要求 *\≤1s\*，确保控制指令能够得到及时执行。这一指标对于电网的安全稳定运行至关重要。

设备执行时间 ：设备执行时间要求在10ms 内完成，这一极短的执行时间要求硬件和软件都必须进行优化设计。

数据采集周期 ：数据采集周期控制在 *\≤100ms\，采集指令下发延迟 *\≤50ms\。这种高频采集能力确保了系统能够及时掌握设备运行状态。

边缘分析预警响应：边缘分析预警响应时间 *\≤500ms\*，当检测到异常时能够快速做出反应。

网络通信时延 ：5G 通信时延要求 *\≤10ms\，其中 5G 的 uRLLC 特性空口时延 *\≤1ms\，端到端时延 *\≤10ms\*。

2.3 系统容量与扩展性

XGW-9000 网关需要具备良好的容量和扩展性，以适应新能源电站未来的发展需求。

存储容量配置 ：网关标配存储容量为128GB eMMC，支持 1TB-10TB 的扩展存储。这种大容量存储设计能够满足历史数据存储和 AI 模型文件的需求。

内存配置要求 ：系统配置8GB DDR4 内存，这一配置能够满足多协议并发处理和边缘 AI 应用的内存需求。

算力扩展能力 ：NPU 算力采用分级设计，V1.0 阶段提供2TOPS ，V1.1 阶段升级至6TOPS。这种分级设计既满足了当前需求，又为未来的 AI 应用预留了扩展空间。

接口扩展能力：网关预留了丰富的扩展接口，包括 PCIe 接口，可扩展专用加密模块、GPS 模块等。同时支持 5G/4G 模块、加密狗、存储 SD 卡等设备的热插拔。

协议扩展能力：协议库支持 OTA（空中下载技术）更新，用户可以根据需求添加新的协议支持。同时提供协议开发 SDK，支持自定义协议开发。

软件架构扩展性：系统采用容器化架构设计，支持 Docker 容器化部署，可运行第三方应用。这种设计使得系统具有良好的功能扩展能力。

2.4 实时性要求

实时性是 XGW-9000 网关满足电力系统要求的关键特性，需要从硬件到软件的全方位支持。

操作系统选择：网关采用 Linux 5.4 内核，通过 PREEMPT_RT 补丁实现实时性支持。该补丁通过将内核中不可抢占区域最小化，实现全内核抢占，并引入中断线程化、优先级继承等机制，显著降低调度延迟。

实时任务调度：系统需要支持实时任务的优先级调度，确保关键控制任务能够得到及时响应。AGC/AVC 等控制任务具有最高优先级，能够在 100ms 内完成响应。

数据处理流水线：采用流水线式的数据处理架构，从数据采集、协议解析、数据处理到控制输出，每个环节都经过优化，确保整体处理延迟控制在毫秒级。

硬件定时器支持：利用硬件定时器实现精确的定时控制，确保数据采集、控制指令下发等操作的时间精度。

中断处理机制：优化中断处理机制，减少中断延迟，确保外部事件能够得到及时响应。

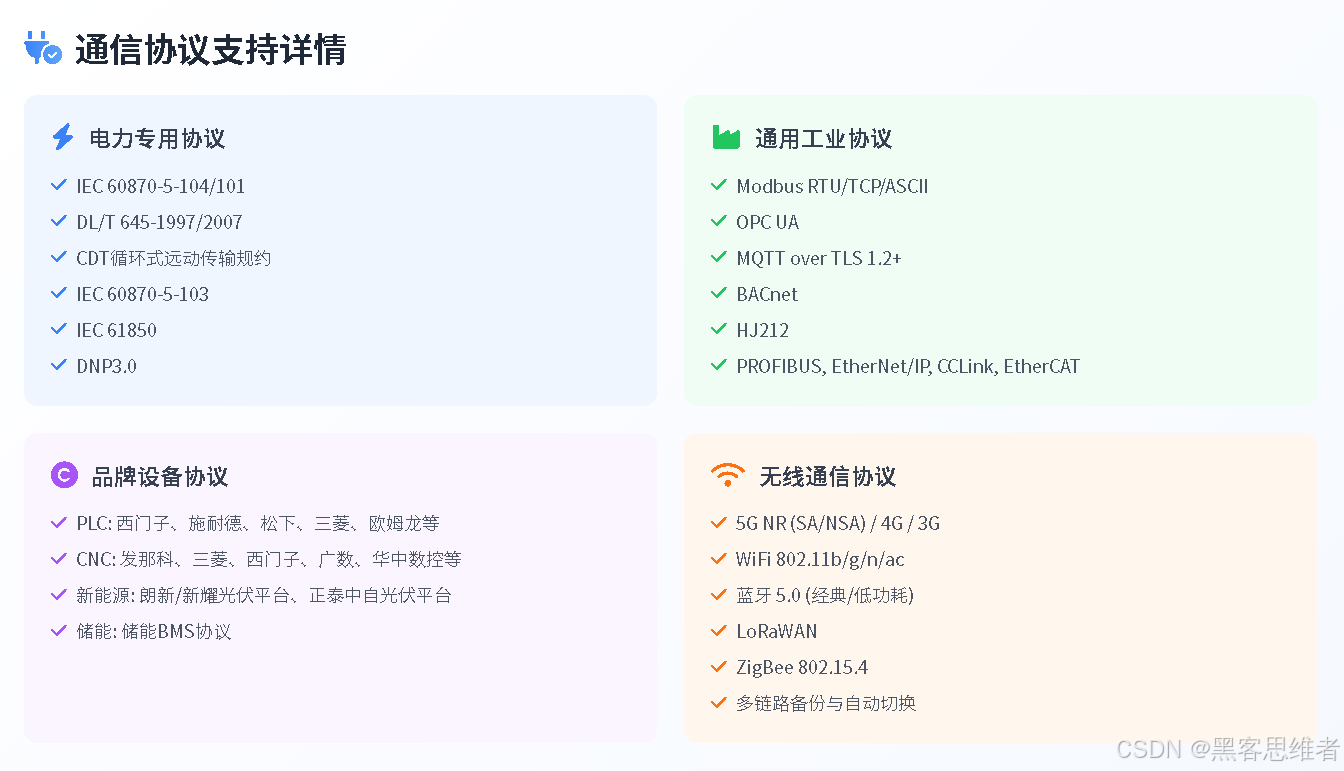

三、通信协议支持详情

3.1 电力专用协议

电力专用协议是 XGW-9000 网关与电力系统设备通信的基础，需要支持多种国际和国内标准协议。

IEC 60870 系列协议：这是电力系统中最重要的通信协议之一。IEC 60870-5-101 是基于串行通信的基本远动协议，适用于点对点和多点通信场景；IEC 60870-5-104 是基于 TCP/IP 的网络扩展协议，通过 TCP/IP 网络进行数据传输。XGW-9000 完整支持这两个协议，能够实现精确的对等通信，提供数据封装、解析以及 ASDU（应用服务数据单元）的发送和接收功能。

DL/T 645 系列电表协议：DL/T 645 是中国电力行业用于电能表通信的标准协议，包括 DL/T 645-1997（1997 年制定的初始版本）和 DL/T 645-2007（2007 年修订版本，目前广泛应用）。该协议采用主从通信模式，由主站（集中器）发起、从站（电能表）响应的半双工通信方式。物理层支持 RS-485 接口，默认波特率为 2400bps（RS-485）和 1200bps（红外），可选 4800、9600、19200bps 等速率。

CDT 协议：CDT（循环式远动传输规约）是中国电力系统中常用的一种远动通信协议，支持主站和从站模式，主要用于变电站与调度中心之间的数据传输。

其他电力协议：网关还支持 IEC 60870-5-103（继电保护设备通信协议）、IEC 61850（变电站通信网络和系统标准）、DNP3.0（分布式网络协议）等电力专用协议。

3.2 通用工业协议

通用工业协议确保了 XGW-9000 网关与各类工业设备的兼容性，是实现多设备接入的关键。

Modbus 协议族：Modbus 是工业领域应用最广泛的通信协议之一，XGW-9000 支持 Modbus RTU（基于串口）、Modbus ASCII 和 Modbus TCP/IP（基于以太网）三种变体。Modbus RTU 支持的波特率包括 1200、2400、4800、9600、19200、38400、57600、115200bps，常用 9600 和 19200bps，最高可达 115200bps；数据位为 8 位；支持奇偶校验（无、奇、偶）；从站地址范围为 1-247。Modbus TCP 基于以太网传输，支持 Ethernet II 和 802.3 帧格式，传输速率支持 10/100/1000Mbps，默认 100Mbps，支持全双工通信。

OPC UA 协议：OPC UA（Open Platform Communications Unified Architecture）是用于工业自动化的通信协议，支持跨平台数据交换，特别适用于工业物联网场景。OPC UA 提供了安全的数据交换机制，支持数据建模、方法调用、事件订阅等功能。

MQTT 协议：MQTT（Message Queuing Telemetry Transport）是一种轻量级的消息队列协议，基于发布 / 订阅模式，专为低带宽、高延迟的网络环境设计。MQTT 支持三种消息传输质量等级：至多一次（At most once）、至少一次（At least once）和刚好一次（Exactly once）。网关支持 MQTT over TLS 1.2 + 协议栈，能够与主流云平台进行安全通信。

其他通用协议：网关还支持 BACnet（楼宇自动化协议）、HJ212（环保行业协议）、PROFIBUS（西门子现场总线）、EtherNet/IP（通用工业以太网）、CCLink（三菱现场总线）、EtherCAT（实时以太网）等多种通用工业协议。

3.3 品牌设备协议

新能源电站中存在大量不同品牌的设备，XGW-9000 网关需要支持主流品牌的专有协议。

PLC 协议支持：网关支持西门子、施耐德、松下、三菱、欧姆龙、GE、AB、永宏、汇川、信捷、禾川等各主流 PLC 品牌的通信协议。这些协议通常具有各自的通信规范和数据格式，网关需要实现相应的协议解析和转换功能。

CNC 机床协议：支持发那科、三菱、西门子、广数、华中数控、兄弟、哈斯、海德汉等 CNC 机床的通信协议。这些协议主要用于机床状态监控、程序传输等功能。

新能源设备协议：支持朗新 / 新耀光伏平台、正泰中自光伏平台等光伏设备协议，以及各类逆变器、气象站协议。这些协议是新能源电站特有的，需要专门的解析和处理能力。

储能设备协议：支持储能 BMS（电池管理系统）的通信协议，能够实时监测电池电压、温度、SOC（荷电状态）、SOH（健康状态）等参数，实现对储能系统的全面监控和管理。

3.4 无线通信协议

无线通信协议为 XGW-9000 网关提供了灵活的网络接入能力，支持多种无线技术。

5G/4G 通信 ：支持 5G NR（新空口）协议，包括 SA（独立组网）和 NSA（非独立组网）模式，同时兼容 4G、3G 网络。5G 通信具有低时延特性，空口时延 *\≤1ms\，端到端时延 *\≤10ms\，特别适用于远程控制类业务。

WiFi 通信：支持 IEEE 802.11b/g/n 协议，工作在 2.4GHz 频段；支持 802.11ac 协议，工作在 5GHz 频段，最高速率可达 867Mbps。WiFi 支持 AP（接入点）和 Station（站点）模式，可作为无线接入点或客户端使用。

蓝牙通信：支持蓝牙 5.0 协议，包括经典蓝牙和低功耗蓝牙（BLE）功能。BLE 特别适用于传感器数据采集等低功耗应用场景。

LoRa 通信：支持 LoRaWAN 协议，这是一种基于 LPWAN（低功耗广域网）的通信技术，具有远距离、低功耗的特点。LoRa 工作在非授权频段，通信距离可达数公里，特别适合山区和偏远地区的新能源场站。

ZigBee 通信：支持 IEEE 802.15.4 协议，主要用于短距离、低功耗的无线通信场景。

多链路备份：网关支持 5G/4G 蜂窝网络、有线以太网和 WiFi 作为上行链路，提供链路的自动检测与故障切换功能。当主链路出现故障时，能够自动切换到备用链路，确保通信的连续性。

四、云平台集成要求

4.1 主流云平台支持

XGW-9000 网关需要与多个主流云平台实现无缝集成，以满足不同客户的需求。

国内云平台支持：网关支持与阿里云、华为云、腾讯云、移动云等国内主流云平台的对接。这些云平台都提供了完善的物联网服务，网关需要适配各平台的接入规范和数据格式要求。

电力行业云平台：特别支持与国网新能源云、南网调度云等电力行业专属云平台的对接。这些平台对数据安全性、实时性有更高的要求，需要采用专用的通信协议和安全机制。

第三方能源管理平台：支持与阳光云、协鑫、万马、振华等第三方能源管理平台的对接。这些平台通常具有行业特色功能，需要网关提供灵活的接口支持。

云平台协议适配：网关内置主流工业云平台的 MQTT 协议规范，实现 "开箱即用" 的快速对接。例如，对于华为云 IoT，支持华为物模型（Profile）定义，自动适配设备发放服务（Device Provisioning），通过预置设备 CA 证书完成双向认证；对于阿里云 IoT，兼容一机一密 / 一型一密的标准接入方案，支持三元组（ProductKey、DeviceName、DeviceSecret）动态注册，数据格式遵循 Alink JSON 规范。

4.2 数据传输协议

数据传输协议是实现云边协同的关键，XGW-9000 网关支持多种传输协议。

MQTT 协议：MQTT 是网关与云平台通信的主要协议，支持 MQTT over TLS 1.2+，确保数据传输的安全性。网关支持将采集到的数据以 JSON 格式发布到 MQTT Broker，支持 QoS 0、QoS 1、QoS 2 三种消息传输质量等级。

HTTP/HTTPS 协议：支持 RESTful API 接口，兼容 JSON 数据格式，能够与各类云平台进行数据交换。HTTPS 协议确保了数据传输的加密和完整性。

OPC UA 协议：支持 OPC UA 协议，能够与支持该协议的云平台或系统进行通信。OPC UA 提供了统一的数据访问模型，特别适合工业数据的传输。

数据格式标准化：网关能够将采集到的多源异构数据统一转换为标准格式，如 JSON、XML 等，或直接封装为 MQTT、LwM2M 等协议的 Payload。这种标准化处理确保了数据能够被云平台正确解析和处理。

4.3 云边协同机制

云边协同是 XGW-9000 网关实现智能化的重要特征，需要建立完善的协同机制。

数据分级传输策略：网关采用分级传输策略，根据数据的重要性和实时性要求进行分类处理。核心数据（如设备故障、异常事件）实时上传云端，非核心数据（如常规运行数据）定时批量上传，兼顾实时性与带宽成本。

双向通信能力：支持云端与边缘的双向通信，云端可以下发控制策略、配置参数等信息，边缘侧可以上报设备状态、运行数据等信息。这种双向通信机制实现了 "云端统筹 - 边缘执行" 的闭环控制。

断网自治能力 ：网关具备强大的断网自治能力，支持断网离线采集与处理。内置本地存储（支持 1TB-10TB 扩展），断网时自动切换离线模式，采集数据本地存储；网络恢复后按 "增量同步" 机制上传云端，避免重复传输，同步效率提升80%。

边缘智能计算：通过在边缘侧部署 AI 模型和计算逻辑，实现数据的本地处理和分析，减少 90% 的云端数据传输。这种设计不仅降低了带宽成本，也提高了系统的实时响应能力。

策略同步机制：支持控制策略的云端下发和本地执行，能够根据电网调度要求或优化目标，动态调整设备运行策略。同时支持策略的版本管理和回滚机制。

4.4 安全认证机制

云平台集成需要严格的安全认证机制，确保数据传输的安全性和设备的合法性。

设备身份认证：支持多种认证方式，包括设备证书认证、密钥认证、Token 认证等。例如，华为云 IoT 支持通过预置设备 CA 证书完成双向认证，阿里云 IoT 支持三元组（ProductKey、DeviceName、DeviceSecret）认证。

数据加密传输：支持 TLS 1.3/IPSec 等加密协议，确保数据在传输过程中的安全性。传输数据采用 AES-256 加密，支持国密算法。

访问控制机制：支持基于角色的访问控制（RBAC），不同角色具有不同的数据访问权限。同时支持细粒度的权限控制，能够精确控制到具体的数据点。

安全审计功能：支持操作日志记录和安全审计，能够记录所有的访问行为和数据操作，便于安全事件的追溯和分析。

证书管理：支持数字证书的生成、更新、吊销等管理功能，确保设备身份的合法性和时效性。

五、可靠性与可维护性要求

5.1 容错机制设计

XGW-9000 网关作为新能源电站的核心设备，必须具备强大的容错能力，确保在各种异常情况下都能维持系统的正常运行。

冗余设计策略：系统采用多重冗余设计，包括双电源输入冗余、通信链路备份、关键模块冗余等。双路电源需通过隔离型 DC-DC 模块或磁耦隔离实现电气隔离，隔离阻抗要求 > 1GΩ，耐压 > 2kV，切换时间需 < 10μs 以保障系统稳定性。产品支持 AC85-265V/DC24V 双输入，自动切换时间小于 1ms，电气寿命大于 1 万次，待机功耗小于 15W。

故障检测与隔离：系统具备完善的故障检测机制，能够实时监测硬件状态、通信状态、软件运行状态等。当检测到故障时，能够自动隔离故障模块，切换到备用模块，确保系统的连续性。故障检测包括心跳检测、错误注入测试等手段。

自动恢复机制：支持硬件看门狗和软件看门狗双重保护。硬件看门狗电路能够在软件完全死机的情况下自动复位系统；软件看门狗监控关键进程的运行状态，当进程异常时自动重启。系统还支持故障自愈功能，能够自动尝试恢复故障模块的正常工作。

数据完整性保护：采用容错编码（如纠错码、重传协议）或冗余计算（如三模冗余）容忍部分错误，确保数据或计算结果的正确性。数据存储采用循环冗余校验（CRC）等机制，确保数据的完整性和一致性。

降级运行模式：当系统发生故障时，能够自动切换到降级运行模式，保留核心功能，确保基本的监控和控制能力。例如，当某个通信模块故障时，系统可以通过其他通信路径维持基本的通信功能。

5.2 日志管理系统

日志管理是 XGW-9000 网关实现可维护性的重要基础，需要建立完善的日志体系。

日志分类与级别：系统需要实现全面的日志记录功能，包括操作日志、系统日志、通信日志、安全日志等。操作日志记录用户对网关的所有操作；系统日志记录系统运行状态、错误信息等；通信日志记录与设备、云平台的通信过程；安全日志记录认证、授权等安全相关事件。

日志存储策略：支持本地日志存储和云端日志同步。本地存储采用循环日志模式，支持至少 7 天的日志保留时间。云端日志支持实时同步和定时同步两种模式，确保日志的安全性和可追溯性。

日志查询与分析：提供强大的日志查询功能，支持按时间、类型、级别、关键字等条件进行查询。查询结果可以导出为文件，便于离线分析。同时支持日志的统计分析功能，能够生成各类日志报表。

日志安全保护：日志数据采用加密存储，防止非法读取和篡改。日志访问需要严格的权限控制，只有授权用户才能查看和导出日志。

远程日志功能：支持远程日志查看和下载功能，运维人员可以通过网络远程获取设备的日志信息，便于故障诊断和系统维护。

5.3 远程维护功能

远程维护是降低运维成本、提高维护效率的重要手段，XGW-9000 网关需要提供完善的远程维护功能。

远程配置管理：支持通过网络远程配置网关的各项参数，包括通信参数、采集参数、控制策略等。配置界面需要简洁直观，支持批量配置和模板配置功能。

远程诊断功能：支持远程故障诊断，运维人员可以通过网络获取设备的运行状态、性能指标、故障信息等，快速定位和解决问题。诊断功能包括实时诊断和历史诊断两种模式。

远程升级能力：支持 OTA（空中下载技术）升级，包括固件升级、软件升级、协议库升级等。升级过程需要具备断点续传、版本回滚等安全机制，确保升级过程的可靠性。

远程监控功能：支持远程监控网关的运行状态，包括 CPU 使用率、内存使用率、网络状态、设备连接状态等。监控数据可以通过图表形式展示，便于运维人员直观了解系统运行情况。

远程控制功能：在安全授权的前提下，支持远程控制网关的启停、重启等操作。同时支持远程执行诊断命令、调试命令等，便于技术支持人员进行故障排查。

5.4 系统可靠性指标

XGW-9000 网关需要满足严格的可靠性指标，确保在工业环境下的长期稳定运行。

MTBF（平均无故障时间） ：系统设计目标 MTBF≥20000 小时 （V1.0 版本），V1.1 版本提升至≥30000 小时。这一指标要求系统在设计时必须充分考虑元器件的可靠性、热设计、电磁兼容性等因素。

系统可用性：系统可用性要求达到 *\≥99.9%\*，即年停机时间不超过 8.76 小时。这一高可用性要求需要通过冗余设计、故障检测、自动恢复等机制来实现。

数据传输可靠性：数据传输准确率要求达到 *\≥99.99%\*，确保数据在采集、传输、存储过程中的准确性和完整性。

环境适应性：系统需要在 - 40℃至 + 85℃的宽温环境下稳定运行，防护等级达到 IP65，能够承受灰尘、水分的侵入。同时需要具备抗振动、抗冲击的能力，适应工业现场的恶劣环境。

电磁兼容性：系统需要满足工业级的电磁兼容性要求，包括静电放电（ESD）防护等级接触 ±8kV / 空气 ±15kV，浪涌防护等级共模 ±4kV 等。

六、开发技术选型建议

6.1 开发语言选择

XGW-9000 网关的软件开发需要选择合适的编程语言，以满足性能、可靠性和开发效率的要求。

C/C++ 语言：C/C++ 是嵌入式系统开发的首选语言，具有高效的内存管理和并发支持能力，特别适合对性能要求极高的实时系统。对于网关的核心模块，如协议栈、实时操作系统、硬件驱动等，建议使用 C/C++ 开发，以确保系统的实时性和稳定性。

Python 语言：Python 具有强大的网络库和模块，易于学习和开发，适合快速原型开发和算法实现。对于 AI 算法、数据处理、脚本功能等模块，可以使用 Python 开发，利用其丰富的机器学习库（如 TensorFlow、PyTorch、XGBoost 等）来实现边缘 AI 功能。

Go 语言：Go 语言具有出色的并发性能和垃圾回收机制，适合开发高并发、高性能的网络应用。对于网关的网络通信模块、消息队列、Web 服务等，可以考虑使用 Go 语言开发。

编程语言组合策略：建议采用混合编程策略，核心实时模块使用 C/C++ 开发，AI 和数据处理模块使用 Python 开发，网络服务模块使用 Go 开发。通过合理的语言组合，既保证了系统的性能和实时性，又提高了开发效率。

6.2 开发框架推荐

选择合适的开发框架能够显著提高开发效率和系统质量。

Linux 操作系统：XGW-9000 网关采用 Linux 5.4 内核，支持 PREEMPT_RT 实时补丁，能够满足工业实时性要求。Linux 提供了丰富的开发工具链和完善的驱动支持，是嵌入式系统的理想选择。

容器化框架：系统支持 Docker 容器化部署，可运行第三方应用。Docker 提供了轻量级的虚拟化技术，能够实现应用的快速部署和隔离，便于系统功能的扩展和维护。建议使用 Kubernetes 或 Docker Swarm 进行容器编排管理。

Web 框架：对于 Web 管理界面和 API 服务，可以选择合适的 Web 框架。Python 的 Flask 是一个轻量级的 Web 框架，具有简洁性和灵活性，适合快速开发。Node.js 的 Express 框架简洁灵活，也适合构建网关应用。

AI 框架支持：RK3588 处理器支持多种 AI 框架，包括 TensorFlow、PyTorch、Caffe、ONNX、DarkNet 等。这些框架提供了丰富的神经网络模型和工具，能够满足边缘 AI 应用的需求。

数据库选择：对于本地数据存储，建议使用 SQLite 嵌入式数据库，它具有轻量级、零配置、事务安全等优点。对于大规模数据存储，可以考虑使用 InfluxDB 等时序数据库，专门用于存储时间序列数据。

6.3 设计模式与架构

采用合适的设计模式和架构能够提高系统的可维护性和可扩展性。

分层架构设计：建议采用分层架构，将系统分为硬件抽象层、驱动层、协议栈层、数据处理层、应用层等。每一层都有明确的职责和接口，层间通过标准接口通信，便于开发和维护。

微服务架构：对于复杂的功能模块，可以采用微服务架构设计，将不同功能封装为独立的服务，通过消息队列或 RPC 进行通信。这种架构具有良好的可扩展性和容错性。

事件驱动架构：采用事件驱动的设计模式，通过事件总线来解耦不同模块间的依赖关系。当某个事件发生时，相关的订阅者会收到通知并进行相应的处理。

模块化设计：每个协议栈、每个功能模块都应该设计为独立的模块，通过配置文件进行组合。这种设计便于功能的添加、删除和修改，也有利于团队并行开发。

状态机模式：对于复杂的协议处理和状态管理，可以使用状态机模式。通过定义不同的状态和状态转移规则，能够清晰地处理各种复杂的交互逻辑。

6.4 质量保障要求

建立完善的质量保障体系是确保 XGW-9000 网关产品质量的关键。

编码规范：制定统一的编码规范，包括命名规则、代码格式、注释要求等。建议采用业界通用的编码规范，并使用静态代码分析工具进行代码质量检查。

代码审查机制：建立定期的代码审查机制，通过同行评审来发现代码中的问题和改进空间。审查内容包括代码规范、算法效率、安全性、可维护性等。

单元测试要求：要求对所有功能模块进行单元测试，测试覆盖率达到 80% 以上。对于关键模块，测试覆盖率应该达到 90% 以上。使用自动化测试工具来提高测试效率。

集成测试策略：制定全面的集成测试计划，包括功能测试、性能测试、可靠性测试、安全测试等。测试用例应该覆盖各种正常和异常场景。

性能优化要求：对系统的关键路径进行性能分析和优化，确保系统能够满足实时性要求。使用性能分析工具来识别性能瓶颈，并进行针对性的优化。

文档要求：要求编写完整的技术文档，包括需求文档、设计文档、接口文档、用户手册等。文档应该与代码保持同步更新，确保文档的准确性和完整性。

软件架构设计方案

基于以上对 XGW-9000 网关 PRD 要求的全面分析，我们可以设计出如下的软件架构方案：

XGW-9000网关软件架构

├── 硬件抽象层

│   ├── 处理器抽象（RK3588）

│   ├── 内存管理

│   ├── 中断处理

│   └── 时钟管理

├── 驱动层

│   ├── 网络驱动（以太网、WiFi、4G/5G）

│   ├── 串口驱动（RS232/485）

│   ├── CAN总线驱动

│   ├── USB驱动

│   └── 传感器驱动

├── 协议栈层

│   ├── 电力协议栈（IEC 104/101、DLT645等）

│   ├── Modbus协议栈（RTU/TCP）

│   ├── OPC UA协议栈

│   ├── MQTT协议栈

│   └── 各品牌PLC协议栈

├── 数据处理层

│   ├── 数据采集模块

│   ├── 协议转换模块

│   ├── 数据过滤清洗模块

│   ├── 数据压缩模块

│   └── 数据存储模块

├── 边缘计算层

│   ├── AI推理引擎（TensorFlow/PyTorch）

│   ├── 功率预测算法（XGBoost）

│   ├── 故障诊断算法

│   └── 数据分析模块

├── 控制层

│   ├── AGC/AVC控制模块

│   ├── 群调群控算法

│   └── 设备控制接口

├── 通信层

│   ├── 多主站通信模块（≥32个）

│   ├── 云平台接口（MQTT/HTTP）

│   ├── 无线通信模块（5G/4G/WiFi/LoRa）

│   └── 数据同步模块

├── 安全层

│   ├── 身份认证模块

│   ├── 数据加密模块（国密算法）

│   ├── 访问控制模块

│   └── 安全审计模块

└── 应用层

    ├── Web管理界面

    ├── 命令行接口（CLI）

    ├── 配置管理模块

    ├── 日志管理模块

    └── 系统监控模块

架构框图设计

基于上述软件架构设计，XGW-9000 网关的架构框图如下：

由于文本环境无法直接生成可视化架构图，我将为你提供Mermaid格式的架构图代码（可在Mermaid编辑器、Markdown支持工具（如Typora、GitBook）中直接渲染成图），同时附上文字版分层架构说明，方便你快速复用：
上层服务层 核心功能层 基础硬件与驱动层 底层支撑 通信层
多主站/云平台 安全层
认证/加密/审计 应用层
Web/CLI/监控 数据处理层
采集/转换/存储 边缘计算层
AI推理/预测 控制层
AGC/AVC/群控 硬件层
RK3588芯片+外围电路 驱动层
网络/串口/CAN+USB/传感器 协议栈层
IEC104/Modbus+OPC UA/MQTT 操作系统层
Linux 5.4 + RT补丁

结语

通过对 XGW-9000 网关 PRD 要求的全面分析，我们明确了网关在数据采集、协议转换、边缘计算、实时控制等方面的核心功能需求，以及并发处理能力、响应时间、通信协议支持、云平台集成、可靠性等关键性能指标。

核心功能总结：XGW-9000 网关需要实现数据采集（≥200 设备节点，±0.5% 精度，≤100ms 周期）、协议转换（50 + 种协议）、边缘计算（6TOPS NPU，功率预测误差≤8%）、实时控制（AGC 响应≤100ms）、多主站通信（≥32 个链接）等核心功能。

性能指标要求：系统需要支持 10 万 + 测点并发处理，数据采集成功率≥99.9%，5G 通信时延≤10ms，MTBF≥20000 小时，系统可用性≥99.9%。

技术选型建议：采用 C/C++ 开发核心实时模块，Python 实现 AI 算法，Go 开发网络服务；使用 Linux 5.4 操作系统，支持 Docker 容器化部署；采用分层架构和微服务设计模式。

基于这些需求，我们设计了包含硬件抽象层、驱动层、协议栈层、数据处理层、边缘计算层、控制层、通信层、安全层和应用层的完整软件架构，并绘制了相应的架构框图。

这一架构设计充分考虑了新能源电站的特殊需求，在保证系统性能和可靠性的同时，提供了良好的可扩展性和可维护性，为 XGW-9000 网关的成功开发奠定了坚实的基础。
