freertos学习笔记12--个人自用-第16章软件定时器(software timer)

硬件定时器 (Hardware Timer): 这是芯片里面实实在在的电路（比如 STM32 的 TIM1, TIM2）。它们极其精准，通常用于产生 PWM 波形或者极短时间的精确计时（纳秒/微秒级）。缺点是数量有限。
软件定时器 (Software Timer): 这是 FreeRTOS 用代码模拟出来的定时器。它基于系统的 "Tick"（心跳）来计时。优点是只要内存够，你想创建多少个都可以。

通俗比喻：
硬件定时器 就像是一个专业的秒表，适合用来测百米赛跑。
软件定时器 就像是日常的闹钟，适合用来提醒你"10分钟后关灯"或者"每隔1秒闪烁一下LED"。

想象一下，你（作为 CPU）正在看书（执行主程序）。你需要做两件事：

30分钟后去关火（单次任务）。
每隔 1 小时喝一次水（周期任务）。

你不会一直盯着墙上的钟表看（那是轮询，非常浪费精力）。相反，你在手机上设了两个闹钟。闹钟响了，你就停下看书，去关火或喝水。

2. 软件定时器 vs 硬件定时器

初学者容易混淆这两者，它们的区别很重要：

特性	硬件定时器 (TIM)	软件定时器 (FreeRTOS Timer)
资源来源	单片机内部的硬件外设	基于系统滴答 (SysTick) 的软件模拟
精度	极高 (微秒/纳秒级)	一般 (依赖于系统节拍，通常是毫秒级)
执行环境	中断服务函数 (ISR) 中	RTOS 的守护任务 (Daemon Task) 中
用途	电机控制、高频采样	按键消抖、LED闪烁、低频周期任务
数量限制	只有几个 (如 TIM1-TIM8)	理论上无限 (受内存限制)

二:软件定时器的特性

1. 时基依赖性 (Tick Dependency)

这是软件定时器精度的根本来源。

特性： 软件定时器不是靠晶振直接计数的，它是靠 系统节拍 (SysTick) 来计数的。
意味着什么：
- 它的精度取决于你在 FreeRTOSConfig.h 里设置的 configTICK_RATE_HZ（通常是 1000Hz，即 1ms）。
- 限制： 你无法创建一个 0.5ms 或者 100us 的软件定时器。最小单位就是 1 个 Tick。
- 抖动： 如果系统极其繁忙，导致 SysTick 处理稍有延迟，软件定时器的触发也可能产生极其微小的抖动（通常可忽略）。

2. 两种核心模式

就像手机闹钟一样，FreeRTOS 的定时器也有两种最常用的模式：

单次定时器 (One-shot timers)：
- 特点： "响"一次就结束了。
- 场景： 比如设备启动 5秒后关闭欢迎界面。
- 状态变化： 启动 -> 运行(Running) -> 时间到执行回调 -> 变为冬眠(Dormant)不再运行。
自动加载定时器 (Auto-reload timers)：
- 特点： "响"完之后自动重置，过一段时间再"响"，无限循环。
- 场景： 比如每隔 1秒闪烁一次 LED 灯，或者每隔 1小时保存一次数据。
- 状态变化： 启动 -> 运行 -> 时间到执行回调 -> 自动重新启动 -> 继续运行。

3. 执行上下文：守护任务 (Daemon Task)

这是最重要、也是最容易出错的特性。

3.1概念

特性： 当定时器时间到了，你的回调函数不是在中断里跑，也不是在你的 main 函数或创建它的任务里跑，而是跑在一个叫 RTOS 守护任务 (Daemon Task/Timer Service Task) 的专用任务里。
FreeRTOS 为了安全和效率，专门创建了一个后台任务，叫做 "守护任务" (Daemon Task) 。
守护任务： 所有的软件定时器回调函数，都是在这个任务里"排队"执行的。
命令队列： 当你调用 xTimerStart() 启动定时器时，其实是往一个 "定时器命令队列" 里发了一条命令。守护任务从队列里取出命令，去处理定时器的启动、停止或复位。

注意： 因为所有定时器都共用这个"守护任务"，所以你的定时器回调函数决不能写死循环 ，也不能调用会导致阻塞的函数 （比如 vTaskDelay），否则会卡死其他所有的定时器。

3.2 为什么需要守护任务？

你可能会问："为什么不直接在系统时钟中断（Tick Interrupt）里执行定时器回调函数呢？"

原因： 硬件中断（ISR）必须非常快，不能耗时太久。如果你的定时器回调函数里有一些耗时的操作（比如打印日志、计算数据），放在中断里执行会严重影响系统的实时性，甚至导致系统崩溃。
解决方案： FreeRTOS 专门创建了一个任务（即守护任务），把这些"杂活"从中断里剥离出来，放在这个任务里慢慢做。

3.3. 它是如何工作的？（核心机制）

你可以把"守护任务"想象成一个**"定时器管家"**。它主要做两件事：

处理命令： 当你在其他任务中调用 xTimerStart（启动）、xTimerStop（停止）等函数时，本质上是在给这个"管家"发指令。
执行回调： 当定时器时间到了，"管家"会负责去调用你写好的回调函数。

交互流程：定时器命令队列 (Timer Command Queue)

当你调用 API 函数时，其实是通过一个队列与守护任务通信的。

你的任务： 调用 xTimerStart() -> 发送命令到"定时器命令队列" -> 任务继续运行（或者因队列满而阻塞）
守护任务： 从"定时器命令队列"取出命令 -> 真正地去启动定时器 -> 如果时间到了，执行回调函数。

关键点： 这就是为什么 xTimerStart 函数里有一个 xTicksToWait 参数。这个参数不是等待定时器启动的时间，而是等待命令写入队列的时间。如果队列满了，你的任务需要等待"管家"把队列里的旧命令处理完，腾出空间。

3.4定时器回调函数决不能阻塞！

绝对禁止： 调用 vTaskDelay()。
绝对禁止： 调用会阻塞的 xQueueReceive（除非等待时间设为0）。
后果： 如果你在回调函数里"睡"了 1 秒，那么守护任务就会停工 1 秒。在这 1 秒内，系统中所有其他的软件定时器都无法被触发，命令队列也无法处理，整个定时器系统就会"卡死"。

总结

身份： 它是 FreeRTOS 自动创建的一个后台任务，专门管理软件定时器。
通信： 我们通过"命令队列"发指令指挥它干活。
禁忌： 它的回调函数里千万不能有阻塞代码

3.5守护任务的优先级和队列长度

在 FreeRTOS 中，守护任务（Daemon Task，旧称 Timer Server）虽然负责处理所有的软件定时器，但它本质上仍然是一个普通的 FreeRTOS 任务 。这意味着它的运行完全遵循 FreeRTOS 的标准调度规则：只有当它是就绪态中优先级最高的任务时，它才会运行

守护任务有两个核心配置参数决定了它的行为表现：优先级 和队列长度。

1. 守护任务的优先级 (`configTIMER_TASK_PRIORITY`)

守护任务的优先级在 FreeRTOSConfig.h 中通过 configTIMER_TASK_PRIORITY 进行配置。这个优先级的设置直接决定了定时器命令处理的"实时性"。

文档中使用了两个生动的例子来说明优先级的影响：

情况 A：守护任务优先级低于当前用户任务

这是"你忙完了我再做"的模式。

发送命令： 你的任务（Task1）调用 xTimerStart() 启动定时器。
入队： "启动"命令被放入命令队列，守护任务从阻塞态变为就绪态。
延迟执行： 但因为守护任务优先级低，它抢不过 Task1，所以它只能在就绪列表中排队。Task1 继续运行，直到它自己阻塞（比如调用 vTaskDelay）或者时间片用完 4。
最终处理： 只有等 Task1 让出 CPU，守护任务才得以运行，从队列取出命令并真正启动定时器
后果： 定时器的实际启动时间点（tX）会比你调用函数的时刻晚，导致计时存在误差。

情况 B：守护任务优先级高于当前用户任务

这是"插队立刻做"的模式。

发送命令： 你的任务（Task1）调用 xTimerStart() 。
抢占： 命令一入队，高优先级的守护任务立刻就绪，并抢占（Preempt）了 Task1 的运行权 7。
立即处理： 守护任务马上处理命令，启动定时器。处理完后，它重新阻塞，Task1 才恢复运行。
后果： 定时器几乎在你调用 API 的瞬间就启动了，计时非常精准。

最佳实践： 为了保证定时器的准时性，通常建议将 configTIMER_TASK_PRIORITY 设置得相对较高。

2. 定时器命令队列长度 (`configTIMER_QUEUE_LENGTH`)

守护任务不只是盯着时间看，它还要处理来自其他任务的"指令"（如启动、停止、复位定时器）。这些指令是通过一个队列传送的，这个队列的深度由 configTIMER_QUEUE_LENGTH 定义。

3.为什么队列长度很重要？

当你调用 xTimerStart(xTimer, xTicksToWait) 时，实际上是在往这个队列里写数据。

如果队列没满： 命令写入成功，函数返回 pdPASS。
如果队列满了：
- 这说明守护任务来不及处理堆积的命令（可能是因为守护任务优先级太低，或者瞬间爆发了太多定时器操作）。
- 此时，你的任务会进入阻塞状态 ，等待队列腾出空间。等待的时间由参数 xTicksToWait 决定。
- 如果超时还没空间，函数返回 pdFAIL，定时器启动失败。

4.总结：调度示意图

守护任务的工作就是不断在"处理命令"和"执行回调"之间循环：

处理命令： 从队列里取出 start, stop 等命令并执行。
执行回调： 检查是否有定时器超时，如果有，执行其回调函数。

配置项	建议	影响
优先级	设为较高	决定了启动/停止命令的响应速度，以及回调函数是否准时执行。
队列长度	根据业务量	决定了短时间内能并发处理多少个定时器操作命令。设太小会导致 API 调用阻塞甚至失败。

4.命令队列机制 (Command Queue)

当你调用 xTimerStart() 或 xTimerStop() 时，其实并不是立即修改定时器的状态。

特性： 这些函数其实是向一个 "定时器命令队列" 发送了一条消息（命令）。
流程：
1. 你的任务调用 xTimerStart()。
2. 这个命令被扔进队列。
3. 守护任务从队列里取出命令。
4. 守护任务实际去修改定时器的链表和状态。
意味着什么：
- 阻塞时间： xTimerStart(handle, 100) 中的 100 不是定时器的延时，而是如果队列满了，你的任务愿意等多久把命令塞进去。
- 异步性： 严格来说，启动操作有一点点极微小的滞后（直到守护任务读取命令），但在毫秒级应用中完全感觉不到。

5. 两种状态：休眠与运行 (Dormant vs Running)

不像硬件定时器那样始终通电就在跑，软件定时器非常节省资源。

休眠态 (Dormant)：
- 当你创建了定时器 (xTimerCreate) 但还没启动，或者单次定时器跑完了一次。
- 此时它仅仅占用一点内存来保存结构体，完全不占用 CPU 时间，系统调度器根本不理它。
运行态 (Running)：
- 调用 xTimerStart 后。
- 此时它被挂在了一个"激活链表"上，系统每次 Tick 中断都会检查它是否到期。

6. 高效的各种 Reset 机制

软件定时器不仅仅是"倒计时"，它非常灵活。

特性： 如果一个定时器已经在跑（比如剩 2秒触发），你再次调用 xTimerReset()，它会重新装载初始值（变回 10秒）。
经典应用场景： "看门狗"或"背光控制"。
- 例如：手机背光设置为"10秒无操作熄灭"。
- 用户按一下键，你就调一次 xTimerReset。
- 只要用户一直按键，定时器就一直被复位，永远到不了 0，背光就一直亮。
- 一旦用户停手，10秒后定时器到期 -> 回调函数 -> 关灯。

总结：初学者避坑指南

基于以上特性，送你三个编写代码的建议：

回调函数要短： 别在里面 delay，因为你阻塞的是"守护任务"，会卡死所有其他定时器。
优先级要注意： 确保 configTIMER_TASK_PRIORITY 设置得够高，否则高负载下定时器可能不准。
栈空间要够： 如果回调函数逻辑稍微复杂，记得去 FreeRTOSConfig.h 把 configTIMER_TASK_STACK_DEPTH 调大一点。

三:软件定时器的函数

你要时刻记住一个核心机制：调用这些函数，本质上都是在给那个"守护任务（Daemon Task）"发短信（发命令）。

我们将这些函数分为四类：造闹钟、用闹钟、改闹钟、在中断里用闹钟。

没问题。作为初学者，看到函数原型（Prototype）能让你更清楚需要传什么参数、会得到什么返回值。

我将按照你最常用的顺序，结合文档中的定义，为你逐一讲解这些核心函数。请记住，除了创建函数，其他控制函数（启动、停止等）本质上都是在向定时器命令队列发送命令 1。

1. 创建定时器 (`xTimerCreate`)

这是"造闹钟"的步骤。你必须先创建，得到句柄（Handle），才能控制它。

函数原型：

cs 复制代码

TimerHandle_t xTimerCreate(
    const char * const pcTimerName,         // 1. 定时器名字（字符串）
    const TickType_t xTimerPeriodInTicks,   // 2. 周期（以Tick为单位）
    const UBaseType_t uxAutoReload,         // 3. 模式：自动重载还是单次？
    void * const pvTimerID,                 // 4. 定时器ID（标签）
    TimerCallbackFunction_t pxCallbackFunction // 5. 回调函数
);

初学者参数指南：

pcTimerName : 随便起个名字，比如 "LED_Timer"。主要用于调试，FreeRTOS 内部基本不用。
xTimerPeriodInTicks : 定时时长。如果你想定 1000ms，建议使用 pdMS_TO_TICKS(1000) 宏来转换，这样更通用。
uxAutoReload:
- pdTRUE: 自动重载（周期性，一直响）。
- pdFALSE: 单次（只响一次就进入冬眠）。

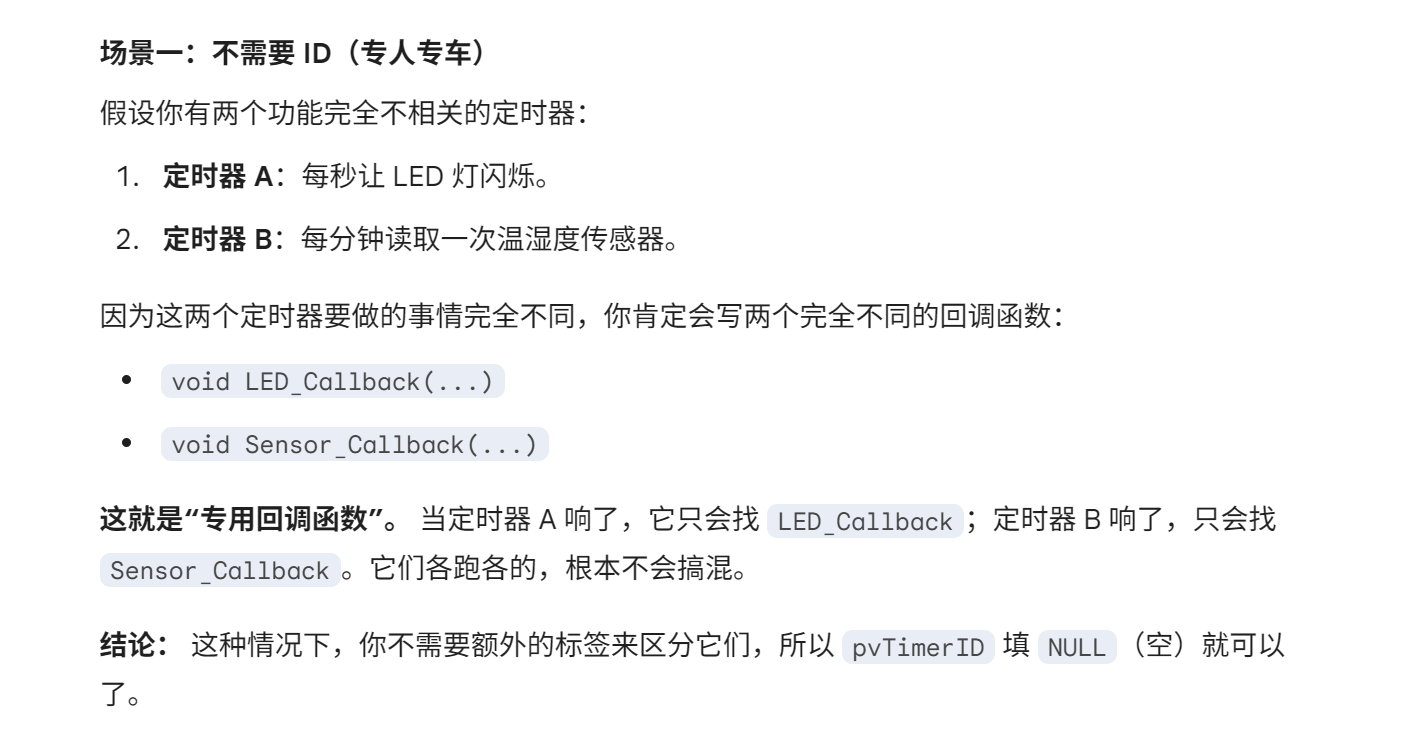

pvTimerID : 给定时器贴个数字标签，比如 (void *)1。如果回调函数是专用的，这里填 NULL 就行。
pxCallbackFunction: 时间到了要执行哪个函数？填函数名。

定时器ID

定时器的结构体如下，里面有一项 pvTimerID ，它就是定时器ID：

怎么使用定时器ID，完全由程序来决定：

可以用来标记定时器，表示自己是什么定时器
可以用来保存参数，给回调函数使用

它的初始值在创建定时器时由 xTimerCreate() 这类函数传入，后续可以使用这些函数来操作：

更新ID：使用 vTimerSetTimerID() 函数
查询ID：查询 pvTimerGetTimerID() 函数

这两个函数不涉及命令队列，它们是直接操作定时器结构体。

函数原型如下：

cs 复制代码

/* 获得定时器的ID
 * xTimer: 哪个定时器
 * 返回值: 定时器的ID
 */
void *pvTimerGetTimerID( TimerHandle_t xTimer );

/* 设置定时器的ID
 * xTimer: 哪个定时器
 * pvNewID: 新ID
 * 返回值: 无
 */
void vTimerSetTimerID( TimerHandle_t xTimer, void *pvNewID );

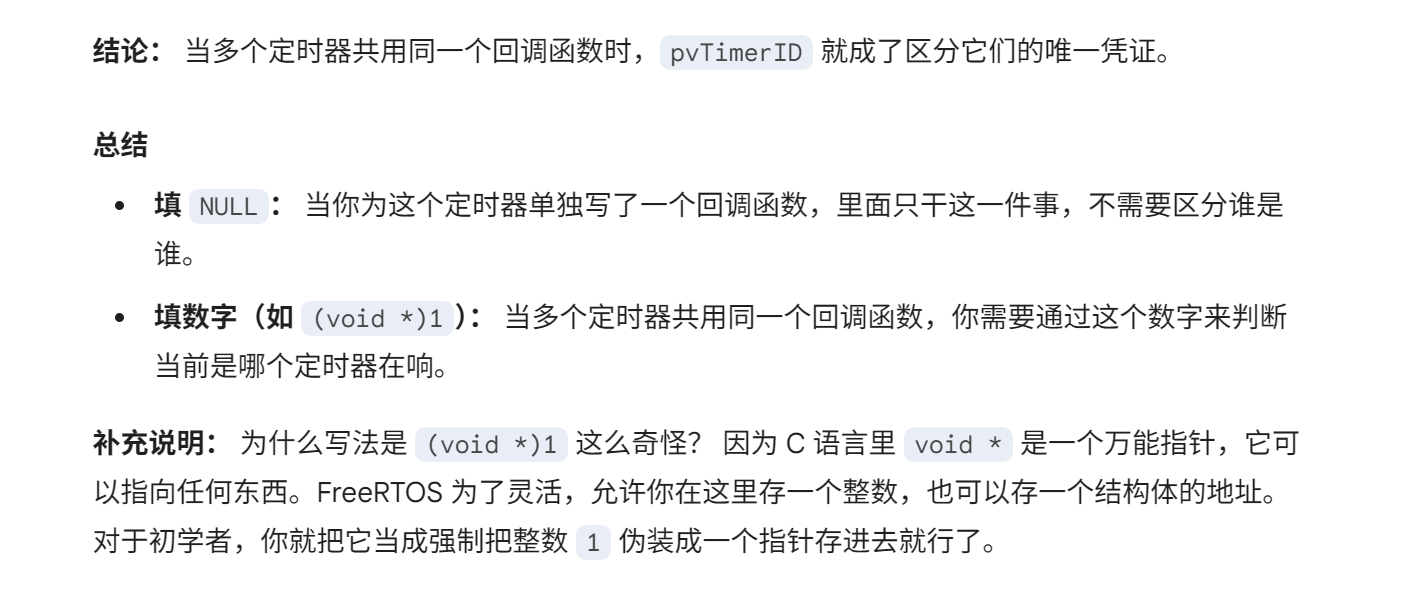

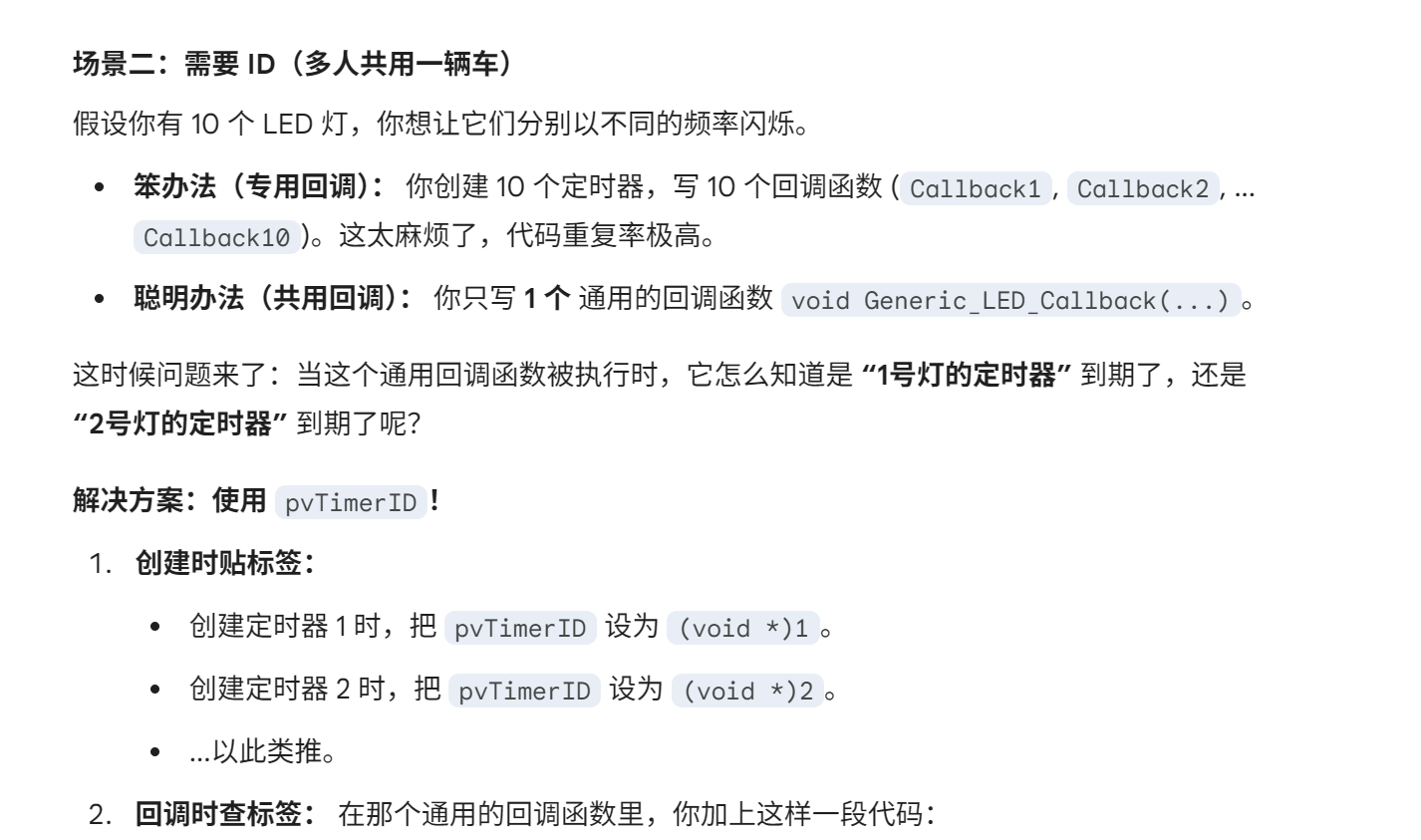

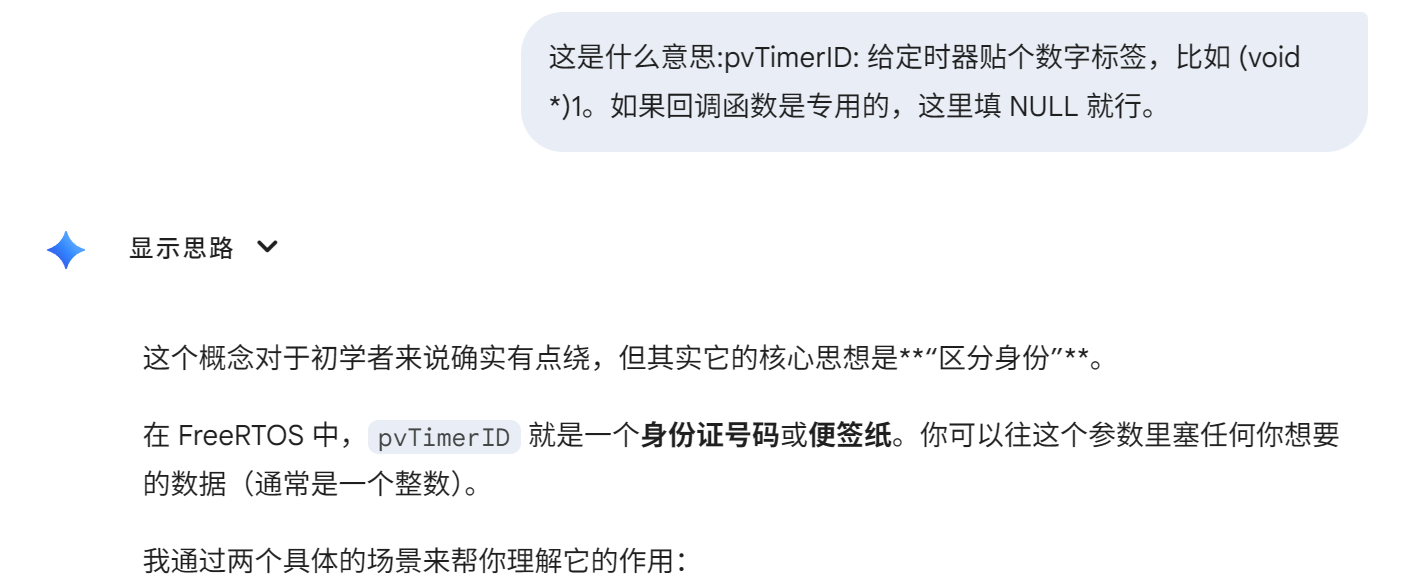

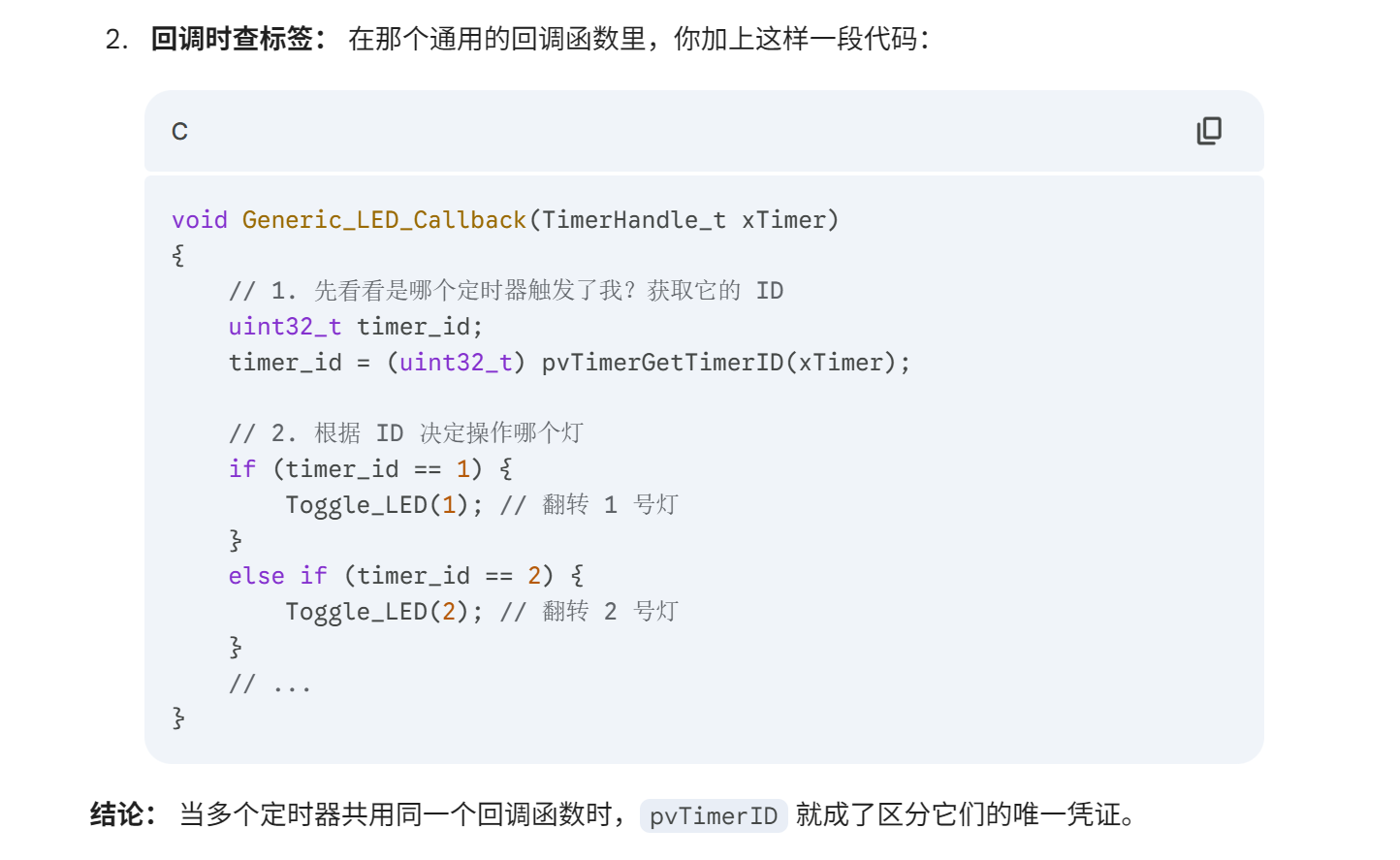

提问： pvTimerID 就是一个身份证号码 或便签纸 。你可以往这个参数里塞任何你想要的数据（通常是一个整数）。

2. 启动定时器 (`xTimerStart`)

这是"装电池"的步骤。如果定时器已经在运行，调用它等同于复位（Reset），即重新开始计时。

函数原型：

cs 复制代码

BaseType_t xTimerStart(
    TimerHandle_t xTimer,       // 1. 定时器句柄
    TickType_t xTicksToWait     // 2. 等待命令写入队列的时间
);

初学者参数指南：

xTimer : xTimerCreate 返回的那个句柄。

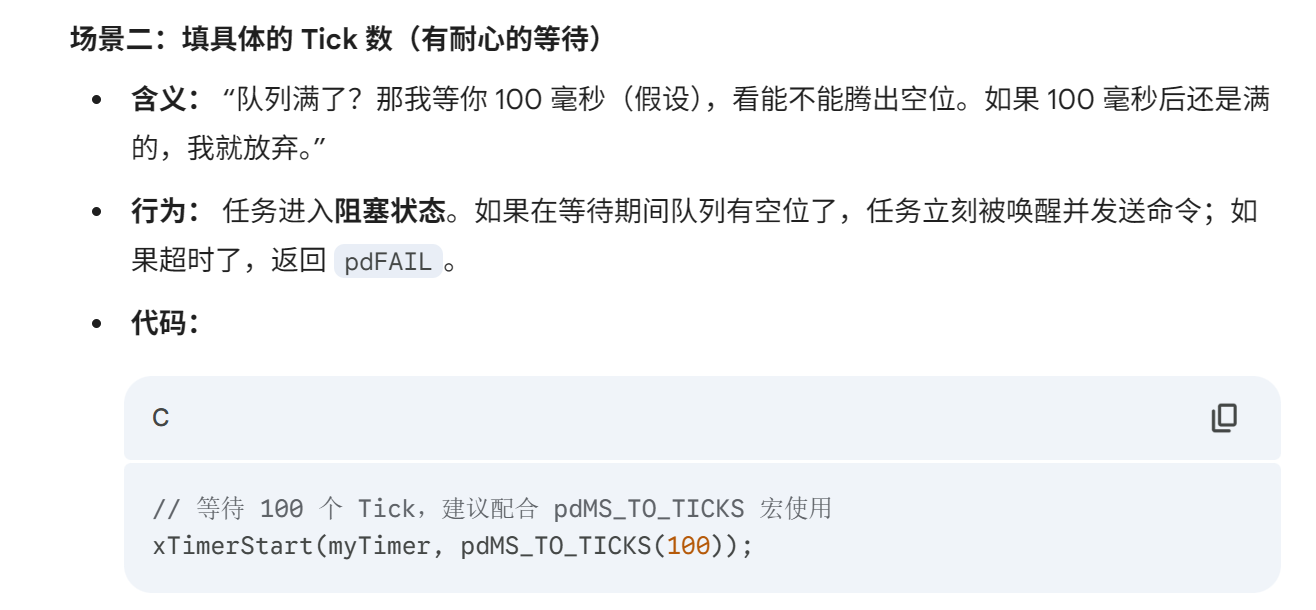

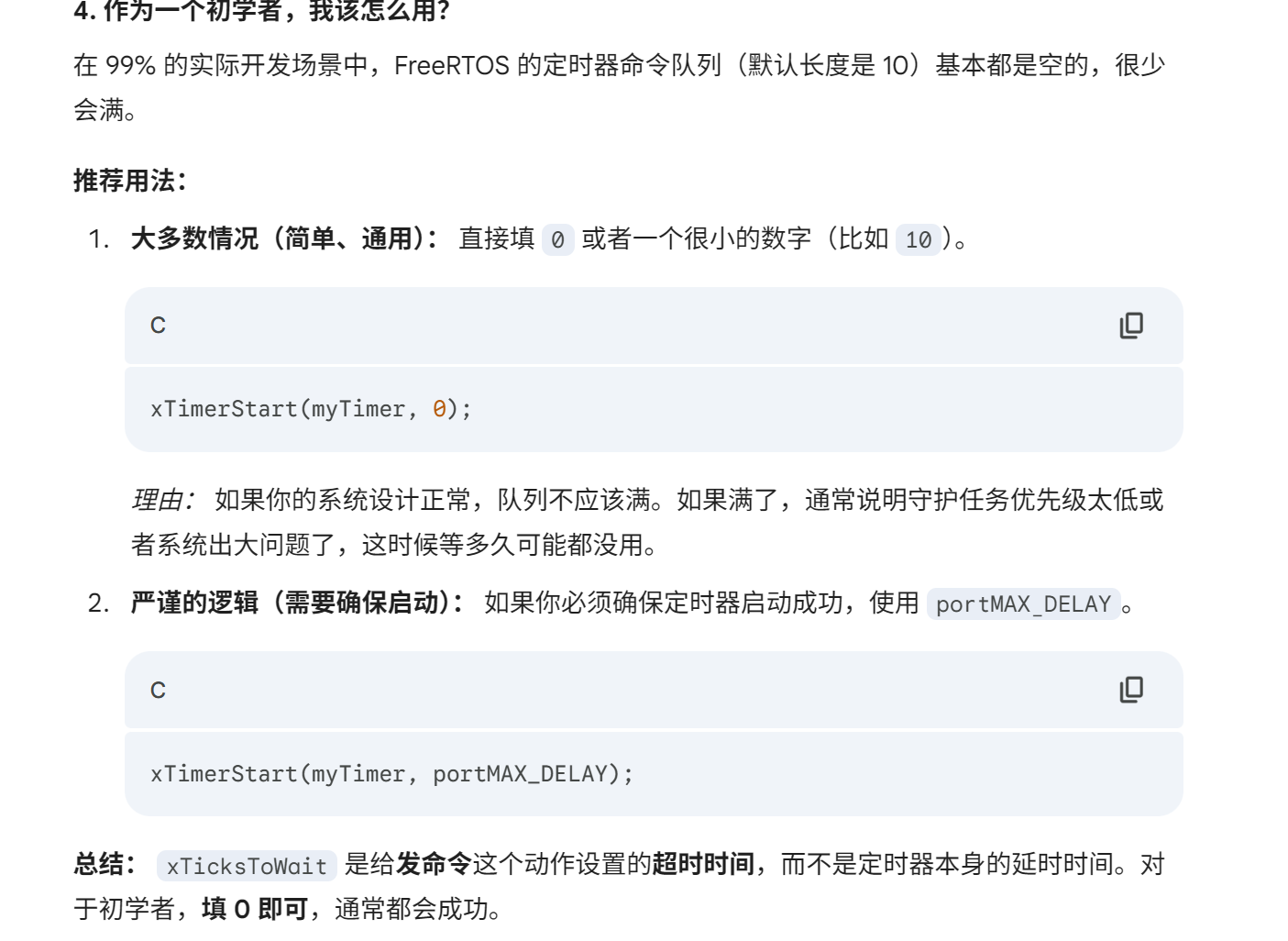

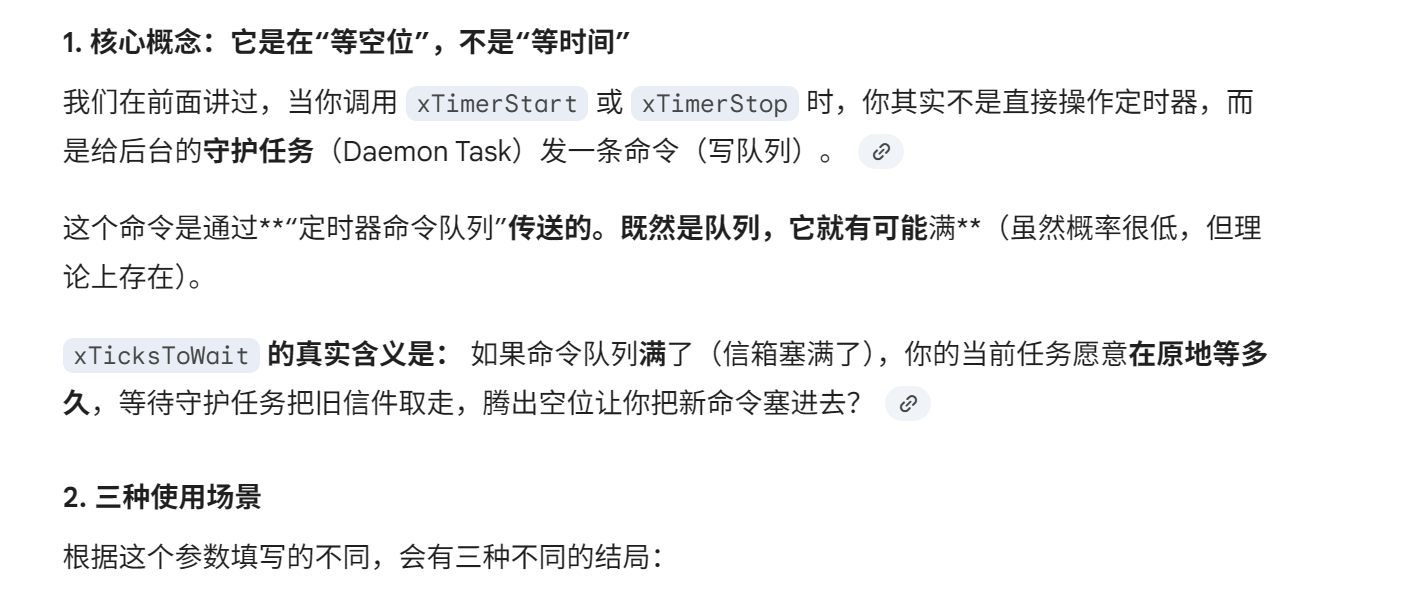

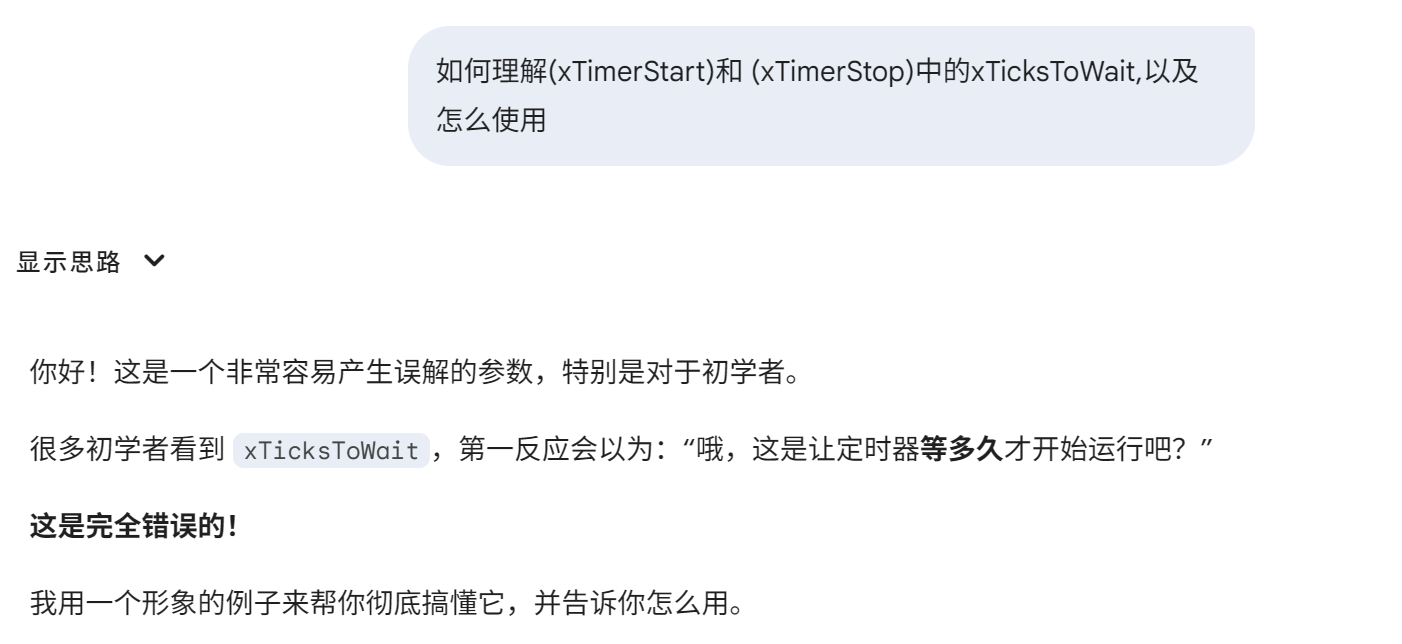

xTicksToWait : (重点) 这不是定时器的延时时间！
- 这是指：如果后台的"命令队列"满了，你的任务愿意等多久让它腾出空间？

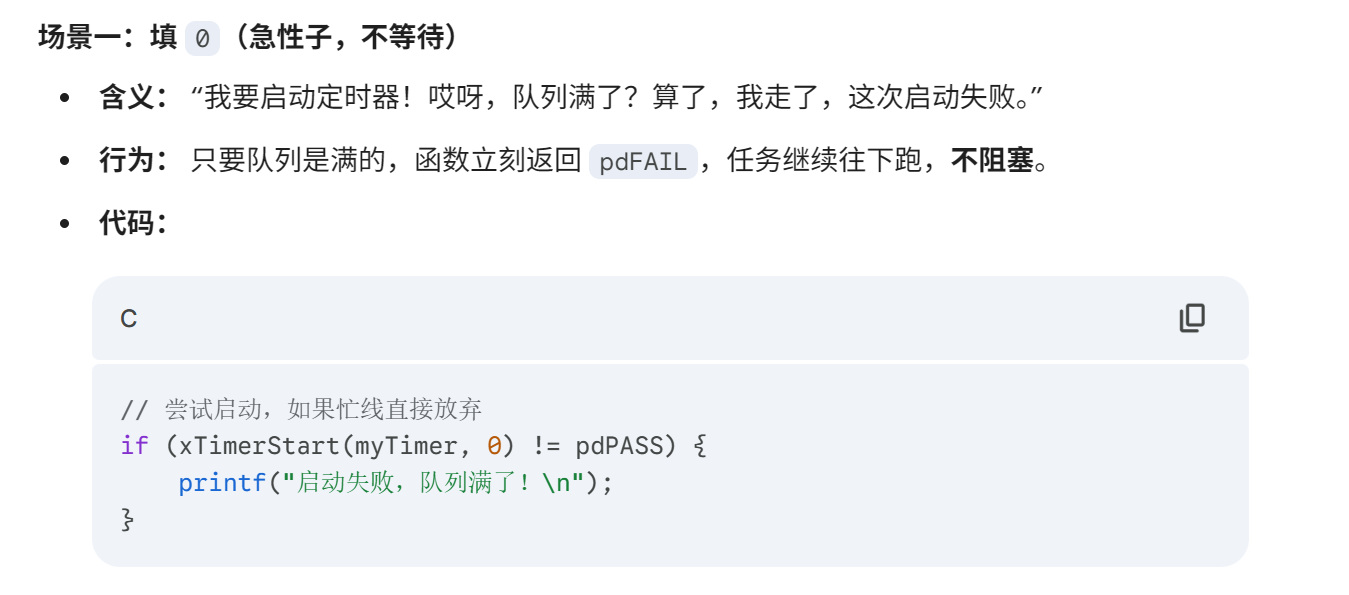

- 填 0: 队列满了我就立刻返回失败，不等了。

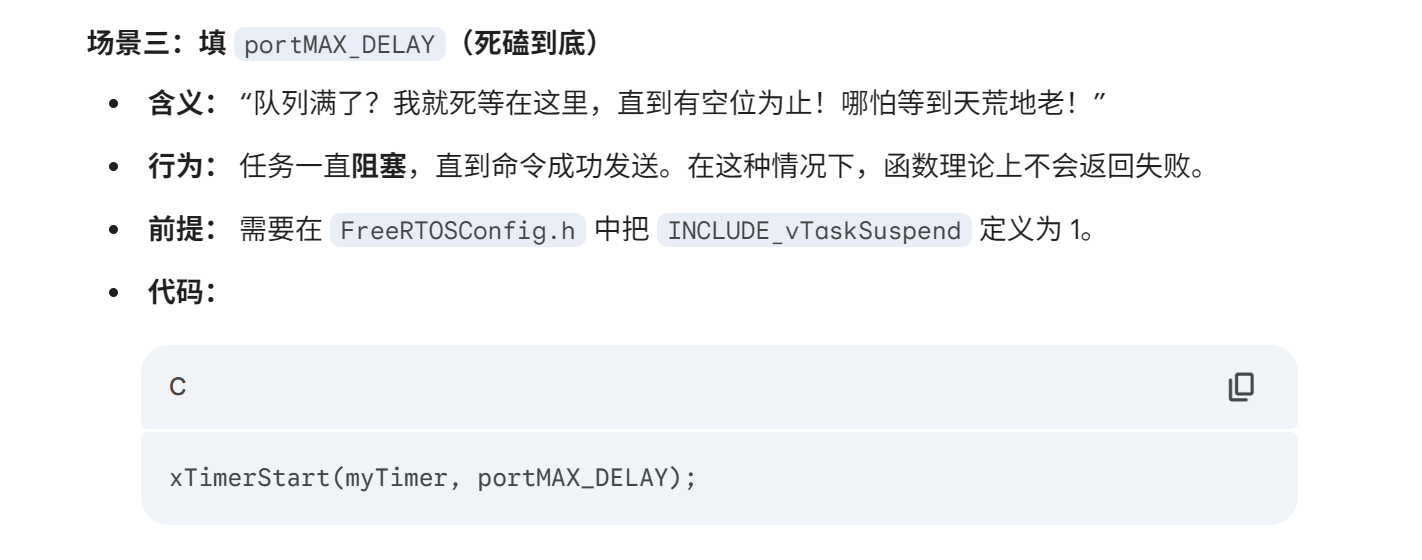

- 填 portMAX_DELAY: 死等，直到命令成功发出去。
返回值 : pdPASS 表示命令发送成功；pdFAIL 表示队列满，发送失败。

3. 停止定时器 (`xTimerStop`)

这是"拔电池"的步骤。定时器进入冬眠状态，不再计数。

函数原型：

cs 复制代码

BaseType_t xTimerStop(
    TimerHandle_t xTimer,       // 1. 定时器句柄
    TickType_t xTicksToWait     // 2. 等待时间
);

初学者参数指南：

参数含义与 xTimerStart 完全一致。

提问

4. 复位定时器 (`xTimerReset`)

这是"重置倒计时"的步骤。常用于看门狗或背光控制（比如每次按键都把灭屏倒计时重置回 10秒）。

函数原型：

cs 复制代码

BaseType_t xTimerReset(
    TimerHandle_t xTimer,       // 1. 定时器句柄
    TickType_t xTicksToWait     // 2. 等待时间
);

初学者参数指南：

如果定时器是冬眠的，这个函数会让它启动（变身 xTimerStart）。
如果定时器正在运行，这个函数会让它重新开始倒数。

5. 修改周期 (`xTimerChangePeriod`)

这是"改闹钟时间"的步骤。注意，这个函数会自动启动 定时器。("自动启动"的意思是：你只要改了它的时间，无论它之前是死是活，它都会立马复活并开始按新时间倒数。)

函数原型：

cs 复制代码

BaseType_t xTimerChangePeriod(
    TimerHandle_t xTimer,       // 1. 定时器句柄
    TickType_t xNewPeriod,      // 2. 新的周期
    TickType_t xTicksToWait     // 3. 等待时间
);

初学者参数指南：

xNewPeriod : 新的时长，同样建议用 pdMS_TO_TICKS(ms)。
不管定时器原来是跑着还是停着，调用这个后，它都会按照新周期立马开始跑。

6.删除

动态分配的定时器，不再需要时可以删除掉以回收内存。删除函数原型如下：

cs 复制代码

/* 删除定时器
 * xTimer: 要删除哪个定时器
 * xTicksToWait: 超时时间
 * 返回值: pdFAIL表示"删除命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
*/
BaseType_t xTimerDelete( TimerHandle_t xTimer, TickType_t xTicksToWait );

定时器的很多API函数，都是通过发送"命令"到命令队列，由守护任务来实现。

如果队列满了，"命令"就无法即刻写入队列。我们可以指定一个超时时间 xTicksToWait ，等待一会。

7. 紧急通道：中断版本 (`FromISR`)

普通版本（如 xTimerStart）和中断版本（如 xTimerStartFromISR）最大的区别在于参数：

普通版： 有 xTicksToWait 参数。意味着如果命令队列满了，我可以**阻塞（睡觉）**一会，等有空位。
中断版：

没有 xTicksToWait： 中断不能阻塞，如果队列满了，命令发不出去就是发不出去，函数会立刻返回失败（pdFAIL）。
多了 pxHigherPriorityTaskWoken： 这是一个用于通知系统是否需要进行"任务切换"的参数。

(1) 启动/复位/停止函数

cs 复制代码

/* 启动定时器 (ISR版本) */
BaseType_t xTimerStartFromISR(
    TimerHandle_t xTimer,
    BaseType_t *pxHigherPriorityTaskWoken
);

/* 停止定时器 (ISR版本) */
BaseType_t xTimerStopFromISR(
    TimerHandle_t xTimer,
    BaseType_t *pxHigherPriorityTaskWoken
);

/* 复位定时器 (ISR版本) */
BaseType_t xTimerResetFromISR(
    TimerHandle_t xTimer,
    BaseType_t *pxHigherPriorityTaskWoken
);

参数讲解：

xTimer：
- 你想要操作的那个定时器的句柄（Handle）。
pxHigherPriorityTaskWoken (重要)：
- 这是一个指针，指向一个 BaseType_t 类型的变量。
- 作用： 当你在中断里发送命令（比如"启动定时器"）给守护任务（Daemon Task）时，如果守护任务的优先级高于当前被中断打断的任务，那么守护任务应该立刻执行。
- 结果： 如果需要切换任务，函数会将这个变量的值改为 pdTRUE。你需要根据这个值在中断结束时进行任务切换。
返回值：
- pdPASS：成功。命令已经成功发送到命令队列。
- pdFAIL：失败。命令队列已满，命令没发出去（因为中断不能等，所以直接失败）。

(2) 修改周期函数

这个函数多了一个参数，在文档中有描述。

函数原型：

cs 复制代码

/* 修改定时器周期 (ISR版本) */
BaseType_t xTimerChangePeriodFromISR(
    TimerHandle_t xTimer,
    TickType_t xNewPeriod,
    BaseType_t *pxHigherPriorityTaskWoken
);

参数讲解：

xNewPeriod：新的周期时间（单位是 Tick）。
其他参数与上面一致。
注意： 调用这个函数也会自动启动定时器（如果它原本是停止的）。

初学者参数指南：

没有 xTicksToWait: 中断里不能等，队列满了就直接返回失败。

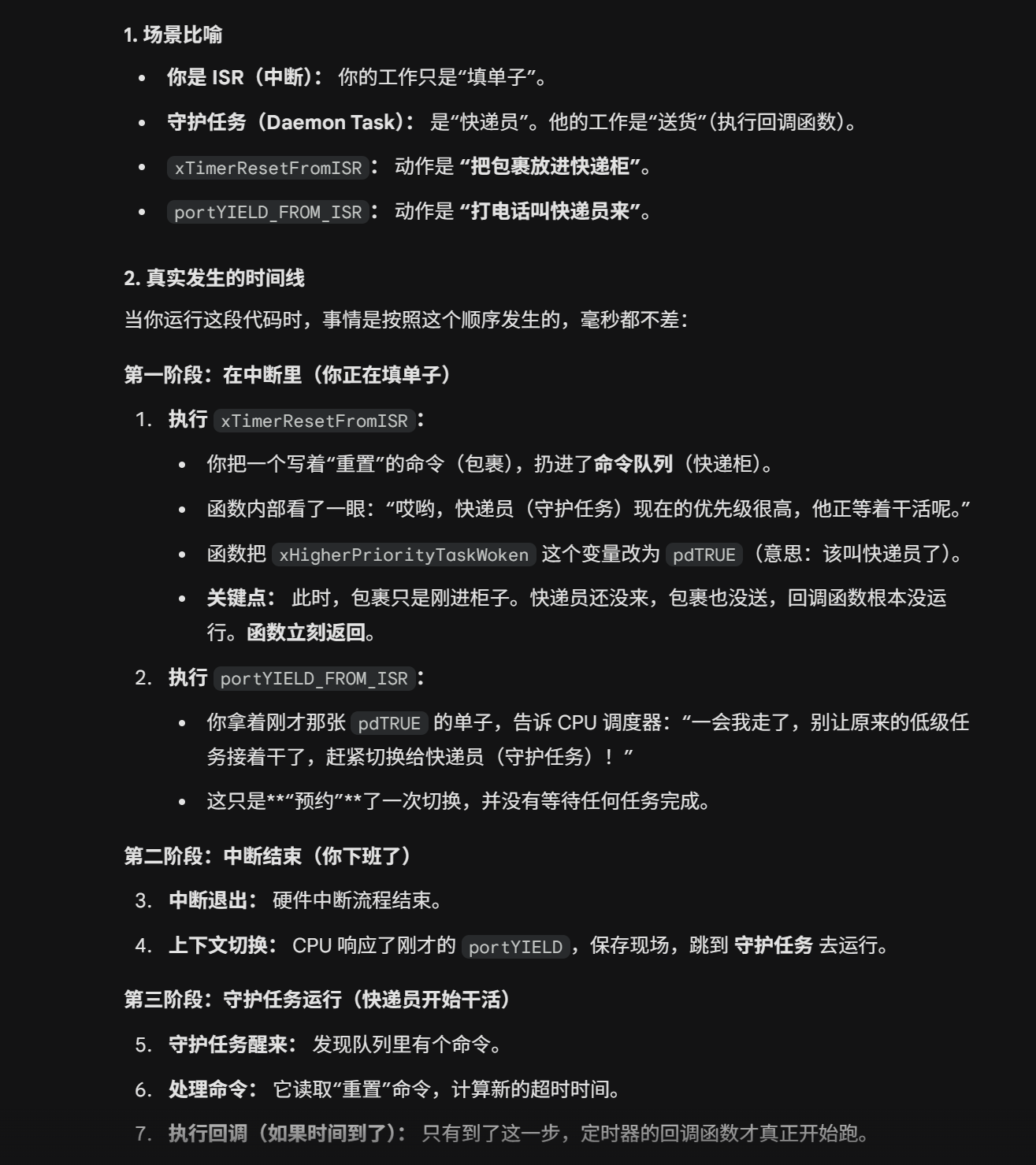

pxHigherPriorityTaskWoken:
- 这是一个"输出参数"。你定义一个变量传进去。
- 如果函数执行后这个变量变成了 pdTRUE，说明守护任务（处理定时器的任务）优先级很高，急着要运行。
- 你需要在中断结束前调用 portYIELD_FROM_ISR() 来切换任务。

四:总结代码示例

4.1常规

这是一个典型的在任务中创建并启动定时器的代码片段：

复制代码

/* 1. 回调函数 */
void LED_Callback(TimerHandle_t xTimer) {
    printf("时间到了!\n");
}

/* 2. 任务函数 */
void AppTask(void) {
    TimerHandle_t myTimer;

    // 创建：名字"LED", 周期1000ms, 自动重载(pdTRUE), ID无(NULL)
    myTimer = xTimerCreate("LED", pdMS_TO_TICKS(1000), pdTRUE, NULL, LED_Callback);

    if (myTimer != NULL) {
        // 启动：如果队列满了，等待 100 个 Tick
        if (xTimerStart(myTimer, 100) == pdPASS) {
            printf("定时器启动成功\n");
        } else {
            printf("命令队列满了，启动失败\n");
        }
    }
}

4.2中断版本

"按键触发 LED 延时熄灭"。

平时： LED 灯是灭的。
动作： 当你按下一个按键（触发硬件中断），LED 立刻亮起。
定时： 此时启动一个 2秒的软件定时器。
结果： 2秒时间一到，定时器回调函数执行，自动关闭 LED。
特殊情况： 如果灯还亮着的时候你又按了一次键，倒计时应该重置（重新数 2秒），灯保持常亮。

我们将代码分为三个部分：回调函数 、初始化部分 、中断服务函数(ISR)。

1. 第一步：准备工作（句柄与回调函数）

这部分代码通常放在 main.c 或任务文件中。这里定义了"时间到了该干什么"。

cs 复制代码

/* 引入头文件 */
#include "FreeRTOS.h"
#include "timers.h"

/* 定义定时器句柄 (全局变量，因为ISR也要用) */
TimerHandle_t xBacklightTimer = NULL;

/* 定义回调函数：这就是"厨师"要做的菜 (关灯) */
/* 注意：这里千万不能有 vTaskDelay 等阻塞代码！ */
void AutoTurnOffCallback(TimerHandle_t xTimer)
{
    // 实际的硬件操作：关灯
    printf("时间到了，自动关灯！\r\n");
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET); // 假设LED接在PA5
}

2. 第二步：创建定时器（在任务或 main 中）

在使用中断之前，必须先确保存放定时器的内存已经申请好了。

cs 复制代码

void App_Init(void)
{
    // 创建软件定时器
    // 名字: "Backlight"
    // 周期: 2000ms (使用 pdMS_TO_TICKS 转换)
    // 模式: pdFALSE (单次模式，响一次就停，因为我们只需要它关一次灯)
    // ID: NULL (不需要ID)
    // 回调: AutoTurnOffCallback
    xBacklightTimer = xTimerCreate("Backlight",
                                   pdMS_TO_TICKS(2000),
                                   pdFALSE,
                                   NULL,
                                   AutoTurnOffCallback);

    if (xBacklightTimer == NULL) {
        // 创建失败，可能是内存不足
        printf("定时器创建失败！\r\n");
    }
}

3. 第三步：中断服务函数 (ISR) ------ 核心重点

这是你最需要学习的标准模板。

注意点1:if (xBacklightTimer != NULL)

这个 NULL 在这里起到了一个**"安全检查"**的作用。

用最通俗的话来说，这句话的意思是： "先确认一下这个闹钟（定时器）是不是真的造出来了？如果造好了，我再按按钮；如果连闹钟都没有，我就别瞎按了。"

注意点2:if (xTimerResetFromISR(xBacklightTimer, &xHigherPriorityTaskWoken) != pdPASS)

这句话翻译成大白话就是： "尝试给后台发个'重置闹钟'的命令，如果发不出去（失败了），就进到这个 if 里面来。"

注意点3:在 C 语言中，把函数写在 if 的括号里，是一个非常经典且标准的写法。它的执行逻辑是：先干活，再根据干活的结果来决定怎么走。

在 if 里面调用函数，并不会 改变函数的行为。函数依然会完整地执行一遍，if 只是顺便拿它执行后的返回值来做个路标判断而已。

这就好比你去自动售货机买水： if (投币买水() != 成功) 意思是：先做"投币买水"这个动作，如果没掉出水来（不等于成功），那么我就踢机器一脚。

补充:可以先result = xTimerResetFromISR(.......);然后再来判断

cs 复制代码

/* 假设这是按键的外部中断服务函数 */
void EXTI0_IRQHandler(void)
{
    /* ---------------- 1. 变量定义 ---------------- */
    /* 定义一个变量，用来标记"是否需要进行任务切换" */
    /* 初始值必须设为 pdFALSE，表示"暂时不需要切换" */
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;

    /* ---------------- 2. 清除中断标志 ---------------- */
    /* (这是硬件相关的操作，防止中断一直触发，不同芯片写法不同) */
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_0);

    /* ---------------- 3. 业务逻辑：开灯 ---------------- */
    /* 只要按键按下，先把灯点亮 */
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);

    /* ---------------- 4. 发送命令：重置/启动定时器 ---------------- */
    /* 使用 FromISR 版本！ */
    /* 逻辑：如果定时器没跑，这就启动它；如果正在跑，这就重置倒计时为2秒 */
    if (xBacklightTimer != NULL)
    {
        /* 参数1：定时器句柄 */
        /* 参数2：核心变量的地址 (&xHigherPriorityTaskWoken) */
        if (xTimerResetFromISR(xBacklightTimer, &xHigherPriorityTaskWoken) != pdPASS)
        {
            /* 只有当定时器命令队列满时，才会进这里 */
            /* 在这里可以做一个错误计数，或者闪烁红色LED报警 */
        }
    }

    /* ---------------- 5. 上下文切换 (退出前的最后一步) ---------------- */
    /* 告诉 FreeRTOS：如果刚才那个变量变成了 pdTRUE，请立刻切换任务 */
    /* 这一步保证了守护任务能立刻响应你的定时器命令 */
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

逐行深度解析（初学者必读）

复制代码

if (xTimerResetFromISR(xBacklightTimer, &xHigherPriorityTaskWoken) != pdPASS)

动作 1：执行函数（干活） CPU 首先会跳进 xTimerResetFromISR 这个函数内部去运行。

它尝试把"重置"命令塞进队列。
它顺便检查了守护任务的优先级，如果需要切换，它把 xHigherPriorityTaskWoken 改成了 pdTRUE。
注意： 这一步是实打实地发生了，不管后面 if 判决结果如何，这个活已经干完了（或者尝试干过了）。

动作 2：拿到回执（返回值） 函数运行结束，带回来一个结果（返回值）。

要么是 pdPASS（成功）。
要么是 pdFAIL（失败）。

动作 3：进行对比（判决） CPU 拿着刚才带回来的那个结果，跟 pdPASS 进行比较：

"刚才带回来的结果 不等于 (!=) pdPASS 吗？"

动作 4：决定路线（跳转）

如果是真（True）： 说明刚才返回的是 pdFAIL（失败了），于是进入 { ... } 里面去执行错误处理代码。
如果是假（False）： 说明刚才返回的是 pdPASS（成功了），于是跳过 { ... }，继续往下执行。

2. portYIELD_FROM_ISR(xHigherPriorityTaskWoken);

它的字面意思是什么？

xHigherPriorityTaskWoken：这是我们在中断里一直维护的那个"便签条"。
- 如果它是 pdFALSE（假）：说明刚才的操作（比如重置定时器）并没有唤醒比当前任务更高级的任务。
- 如果它是 pdTRUE（真）：说明刚才的操作（比如给守护任务发命令）导致守护任务（它的优先级很高）从"睡觉"变成了"想干活"的状态。
portYIELD_FROM_ISR(...)：这是一个宏（Macro）。
- 它的逻辑是：如果参数是 pdTRUE，就触发一次**"上下文切换" (Context Switch)**。

究竟"跳"到了哪里？

这是你最关心的问题。它不是直接像 goto 那样乱跳，而是把 CPU 的控制权交还给调度器。

流程演示：

中断前 ：CPU 正在运行一个低优先级的任务（比如 Task_Low，正在闪烁 LED）。
发生中断 ：CPU 暂停 Task_Low，跳进 ISR（服务员）处理按键。
ISR 内部 ：你调用 xTimerResetFromISR。FreeRTOS 内核发现："哎哟，你发了命令，导致守护任务 (Daemon Task) 醒了！而且守护任务的优先级比 Task_Low 高！"
- 此时，内核把 xHigherPriorityTaskWoken 改为 pdTRUE。
执行 portYIELD_FROM_ISR：
- ISR 结束。
- 关键点来了： CPU 不会回到 Task_Low 去继续闪烁 LED。
- 而是跳转到： FreeRTOS 的调度器 (Scheduler)。
调度器裁决 ：调度器看了一眼任务列表："现在谁优先级最高且想干活？哦，是守护任务。"
最终结果 ：CPU 开始执行 守护任务 （处理你的定时器命令）。等守护任务干完活睡着了，CPU 才会回到 Task_Low。

这一行发生了什么？
- 如果 xHigherPriorityTaskWoken 还是 pdFALSE：这就只是一行空代码，中断正常结束，CPU 回到刚才被打断的那个任务继续跑。
- 如果 xHigherPriorityTaskWoken 变成了 pdTRUE：这就相当于发出了一个**"强行调度"**指令。中断结束后，CPU 不会回到刚才被打断的那个低优先级任务，而是直接跳到 守护任务 去执行。

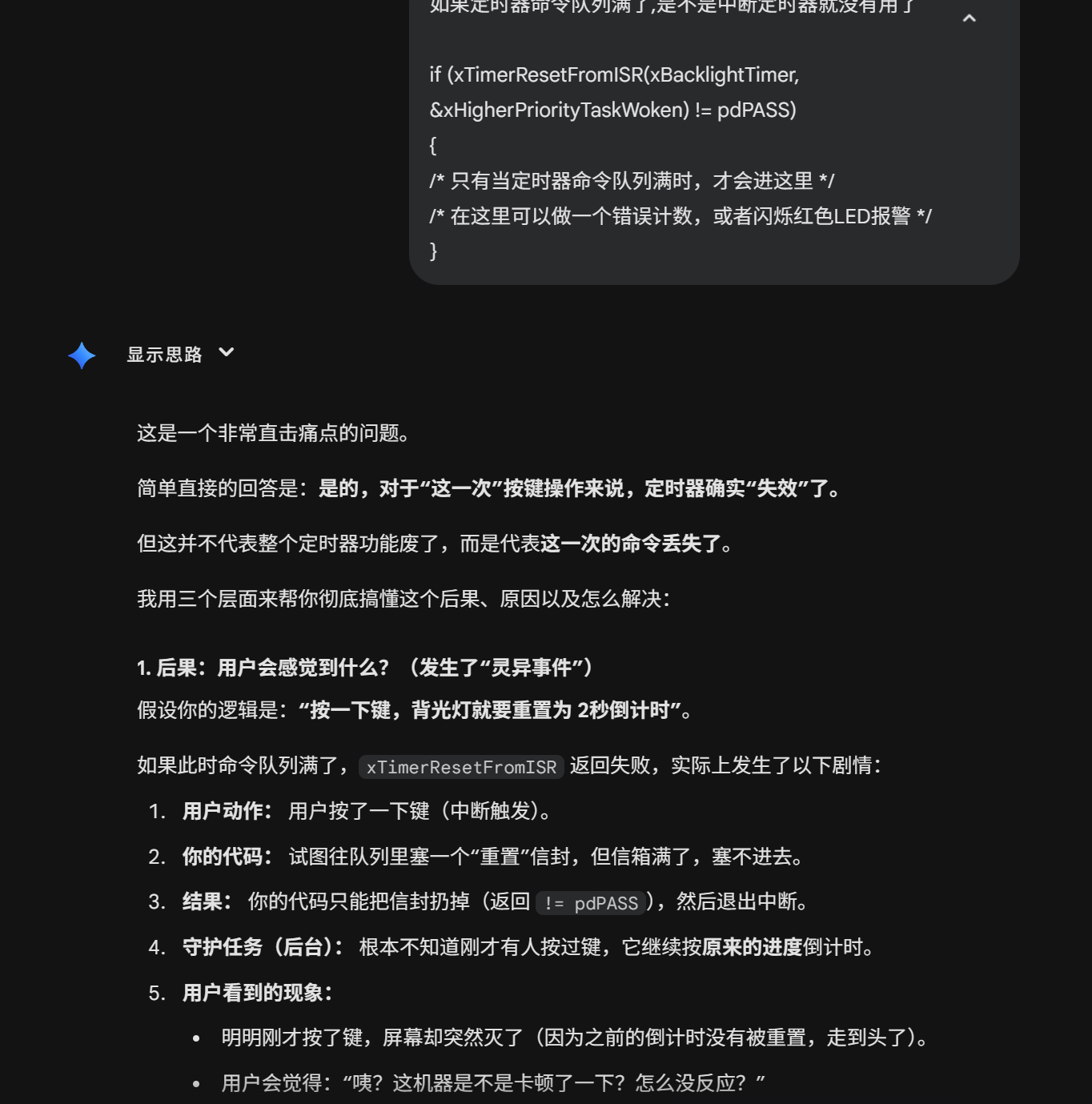

提问

五:总结

需求特征	推荐方案	理由
需要纳秒/微秒级精度	硬件定时器	软件定时器受任务调度影响，有抖动（Jitter）。
产生高频 PWM 波	硬件定时器	软件做不到高频且稳定的翻转。
"如果X秒没发生，就做Y"	软件定时器(单次)	这是 `xTimerReset` 的拿手好戏。
"每隔X秒做一次简单的事"	软件定时器(自动)	省去创建一个新 Task 的内存开销（TCB+Stack）。
事情很繁重，耗时很久	普通任务(Task)	千万别在定时器回调里做耗时操作，会卡死守护任务！

freertos学习笔记12--个人自用-第16章 软件定时器(software timer)

补充知识点学习:

回调函数:

一:. 什么是软件定时器？

2. 软件定时器 vs 硬件定时器

二:软件定时器的特性

1. 时基依赖性 (Tick Dependency)

2. 两种核心模式

3. 执行上下文：守护任务 (Daemon Task)

3.1概念

3.2 为什么需要守护任务？

3.3. 它是如何工作的？（核心机制）

3.4定时器回调函数决不能阻塞！

总结

3.5守护任务的优先级和队列长度

1. 守护任务的优先级 (configTIMER_TASK_PRIORITY)

2. 定时器命令队列长度 (configTIMER_QUEUE_LENGTH)

3.为什么队列长度很重要？

4.总结：调度示意图

4.命令队列机制 (Command Queue)

5. 两种状态：休眠与运行 (Dormant vs Running)

6. 高效的各种 Reset 机制

总结：初学者避坑指南

三:软件定时器的函数

1. 创建定时器 (xTimerCreate)

2. 启动定时器 (xTimerStart)

3. 停止定时器 (xTimerStop)

4. 复位定时器 (xTimerReset)

5. 修改周期 (xTimerChangePeriod)

6.删除

7. 紧急通道：中断版本 (FromISR)

四:总结代码示例

4.1常规

4.2中断版本

"按键触发 LED 延时熄灭"。

1. 第一步：准备工作（句柄与回调函数）

2. 第二步：创建定时器（在任务或 main 中）

3. 第三步：中断服务函数 (ISR) ------ 核心重点

逐行深度解析（初学者必读）

五:总结

freertos学习笔记12--个人自用-第16章软件定时器(software timer)

1. 守护任务的优先级 (`configTIMER_TASK_PRIORITY`)

2. 定时器命令队列长度 (`configTIMER_QUEUE_LENGTH`)

1. 创建定时器 (`xTimerCreate`)

2. 启动定时器 (`xTimerStart`)

3. 停止定时器 (`xTimerStop`)

4. 复位定时器 (`xTimerReset`)

5. 修改周期 (`xTimerChangePeriod`)

7. 紧急通道：中断版本 (`FromISR`)
