halcon求区域交集——intersection

前言

我们在图像处理中有时候需要求区域重叠的部分，这可以利用Halcon求区域交集算子来实现。

1、halcon算子应用

dev_clear_window()
dev_set_color('red')
gen_rectangle2 (Rectangle1, 300, 300, 0, 100, 50)
dev_set_color('green')
gen_rectangle2 (Rectangle2, 300, 300, rad(90), 100, 50)
dev_set_color('blue')
intersection (Rectangle1, Rectangle2, RegionIntersection)

intersection 用于计算区域交集，该算子有3个参数

参数1是区域1

参数2是区域2

参数3是区域1和区域2的交集，也就是重叠的部分。

2、求交集效果

下图中红色矩形为区域1

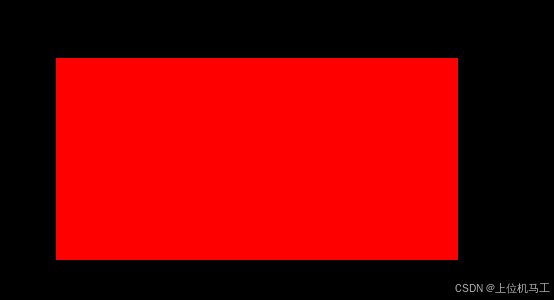

1）区域1

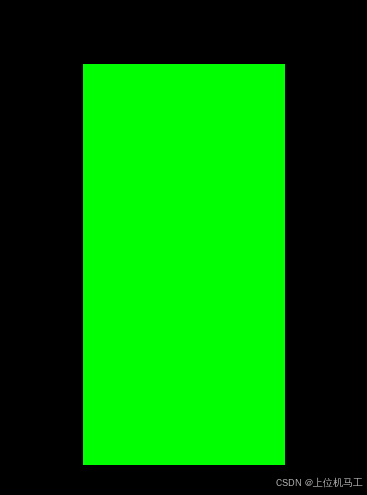

2）区域2

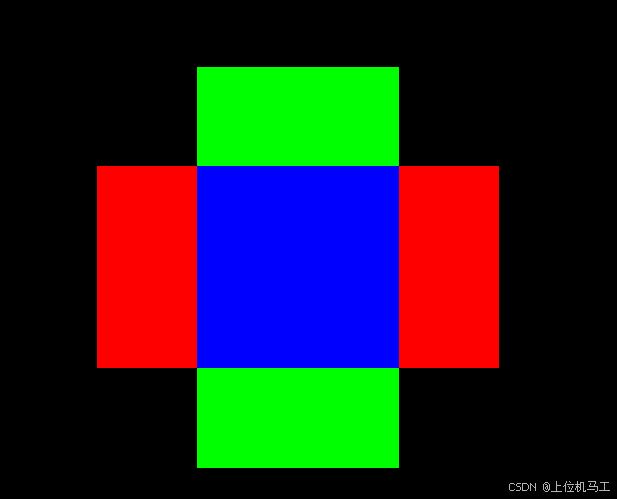

3）区域交集
