ASM1042型CAN收发器系列符合ISO1189-2 (2016)高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达2Mbps的CAN FD网络。该收发器支持5Mbps的数据速率，且提供I/O电平的辅助电源输入，用于设置输入引脚阈值和 RXD输出电平。该系列具备低功耗待机模式及远程唤醒请求特性。此外，该器件提供多种保护特性来提高器件和网络的耐用性。
-
通过AEC-Q100 Grade1 认证
-
符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准

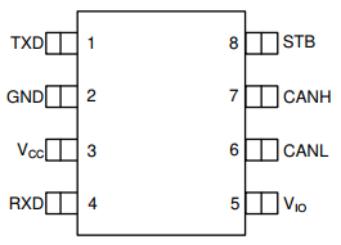

图1 FD CAN芯片引脚分布图
一、AECQ100测试项目总体概述

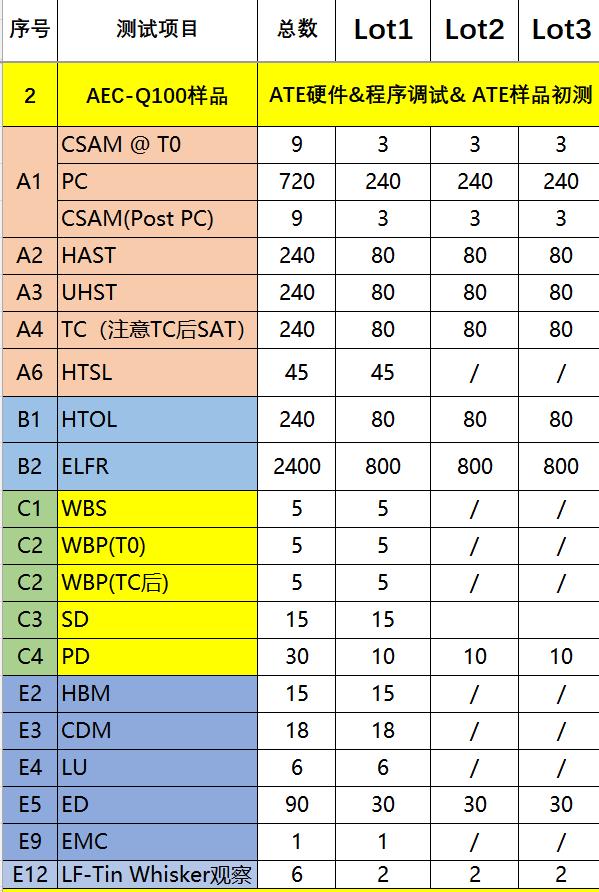

由表格可知左侧列出每个测试项和该项需要的总样品数（或总循环次数等）。Lot对应放在不同"批次/生产批（lot）"上取样进行测试时，从每个 lot 抽取的样品数量或每个 lot 的测试分配。AEC-Q100 要求通常会指定多个独立的 lot（通常是 3 个不同制造批）来验证工艺/设计的一致性。
AECQ100测试项目
二、AECQ100主要测试项目的解释
**CSAM（C-Mode Scanning Acoustic Microscopy）：**用超声显像非破坏性检查封装内部（粘接、焊接、空洞、层间分离/脱胶等）。在 T0（原始）和经预处理（PC, preconditioning）后各做一次，用来确认封装完整性或预处理是否造成缺陷。
**预处理（PC）：**按标准要求模拟组件在制造/回流等过程的应力（烘烤、回流循环等），通常是为了之后做热循环或其他应力测试前使样品达到"出货前状态"。
**HAST（Highly Accelerated Stress Test）：**高温高湿、有/无偏压的加速湿热试验，用于促发与湿气/腐蚀相关的失效（例如界面氧化、封装吸湿造成的问题）。
**UHST / Unbiased HAST：**与 HAST 类似，但通常为"无偏压"或另一组湿热条件（用于不同失效机理验证）。
**温度循环（TC）：**把零件在低温和高温之间循环（例如 -40 → +125°C），检验因热膨胀系数差导致的焊点、键合线疲劳开裂等热循环可靠性，循环次数会按目标要求：500/1000/2000 等。
**HTSL（High-Temperature Storage Life）高温储存寿命：**在高温环境下不加电存放一定时间以加速化学/材料老化，用来模拟长期储存老化。
**HTOL（High-Temperature Operating Life）高温运行寿命：**在高温下通电加速老化，考察在工作负载下的长期可靠性，例如电迁移、热失效等。
**ELFR（Early-Life Failure Rate）早期失效率（ELFR）：**大量（例如 2400 个样品）在短时间的加速应力，以发现早期失效，通常用于统计学上的可靠度评估。
**WBS / WBP：**键合线剪切/拔力试验，用来量化键合点/焊线机械强度，以确认键合可靠性，标准有对样本数与通过指标的要求。
**SD（Solderability）可焊性测试（SD）：**检查引脚/焊盘在回流前后是否能获得足够的润湿覆盖（通常要求 >95% 覆盖率）。
**PD（Physical Dimensions / Dimensional）物理尺寸（PD）：**尺寸/引脚位置等机械公差检查，确认包装符合图纸规格。
**HBM（Human-Body Model）/ CDM（Charged-Device Model）：**两种常见静电放电模型，分别模拟人体放电或器件自身充电放电对 IC 的冲击。AEC-Q100 对汽车级器件的 ESD 要求比商业件更严格，并有具体通过等级（伏数）。
闩锁 **（Latch-up）试验：**验证在特定偏压／温度条件下器件不会进入不可恢复的高电流闩锁态。
**ED（Electrical Distribution / Electrical Disturbance）电气分布/电性能评估：**检查器件在温度/电压范围内的参数分布、故障分级等。
**EMC：**电磁兼容性测试项，在 AEC-Q100 上作为参考或与系统级 EMC 相关的验证。
**LF-Tin Whisker：**无铅锡须观察，用于评估无铅 Finish 在汽车应用中的锡风险（长期可靠性问题）。
三、Lot1 / Lot2 / Lot3 到底代表什么？
Lot1、Lot2、Lot3 是三批独立的制造/工艺批次（例如不同晶圆批、不同封装批或在不同时间生产的批次）。AEC-Q100 要求用多批次来证明设计与制造过程在不同批次间保持一致性，而不是仅仅在单一批次上"侥幸通过"。官方文档说明了"多 lot 测试 / 每 lot 抽样数 / 最低样本量"等要求。
表格中每个测试行下 Lot1/Lot2/Lot3 的数字通常表示从该 lot 抽取并用于该测试的样品数，例如 PC 一行若显示 240/240/240，意味着每个 lot 都取 240 个样品做 PC。若某一 lot 出现系统性问题（比如封装工艺异常），只在那一列看到失效或"测试失效"的备注，就可以定位为制造批次问题，而不是器件设计缺陷。
四、关于样本数、通过准则与常见备注
AEC-Q100 对不同测试有规定的最小样本数（比如 HTOL/ELFR/ELFR 的大抽样、Package integrity tests 的样本数等），例如 ELFR 往往需要很大样本（表里 2400 就常见于 ELFR）。测试过程中一旦出现：开短路、功能不良、参数超限等情况，该项直接 Fail。统计准则：某些机械/尺寸类测试会以统计指标（如 Cpk ≥ 1.67）作为通过标准，键合/焊点类测试有最小载荷/不良数限制等。
五、如何判断芯片的AEC-Q100 是否通过？
可以使用这4个问题快速检查：
-
是否具有3个独立 Lot？
-
每个测试样本数是否满足最小要求？
-
是否所有必选测试 = 0 Fail？
-
失效项是否完成重新验证？
只要有一项不满足就不能宣称 AEC-Q100 通过！
