引言：UML 在现代软件开发中的力量
在软件工程领域，统一建模语言（UML） 是可视化、规范化和记录复杂系统的黄金标准。它连接了抽象需求和实际实现之间的鸿沟，确保从业务分析师到开发人员的所有利益相关者都能保持一致。
UML 中最强大的工具包括：用例（Use Case） 、活动图（Activity Diagram） 和 顺序图（Sequence Diagram）。每种工具都有其独特的作用：
- 用例 定义了系统从用户角度应完成的功能。
- 活动图 阐述了流程的具体步骤和决策逻辑。
- 顺序图详细展示了对象之间的交互过程。
然而，手动绘制这些图表不仅耗时，还容易出错，成为敏捷开发中的瓶颈。Visual Paradigm AI 通过自动化图表生成，将文本用例转化为精确的动态视觉图表，节省数小时的工作时间，并减少歧义。
本文将探讨 Visual Paradigm AI 如何革新 UML 图表设计，使其更快速、更智能、更易于团队使用。
1. 用例：系统需求的基础
什么是用例？
用例 描述了系统从最终用户角度应实现的功能。它回答以下问题：
- 谁 与系统交互？（参与者：用户、外部系统）
- 什么 目标需要实现？（主要成功场景）
- 什么 可能出错？（替代流程、异常）
- 什么 条件必须在之前和之后满足？（前置条件和后置条件）
用例图提供了系统行为的高层次、静态视图 ，但并未解释流程的具体运作方式。因此，活动图 和 顺序图 便显得尤为重要。
2. 活动图：可视化工作流程和决策
为什么用活动图来阐述用例？
活动图是类似流程图的表现形式，非常适合阐述用例，因为：
- 工作流清晰：与用例的步骤叙述相对应，展示操作、决策和转换。
- 处理复杂性：能够模拟主流程、替代路径和异常，与用例描述完全吻合。
- 高层次抽象：关注"发生了什么"，而非"谁做的"，使非技术利益相关者也能轻松理解。
示例："用户登录"用例
一个登录流程的活动图可能包括：
- 操作：输入凭据、验证、授予访问权限。
- 决策：凭据有效/无效、账户锁定。
- 并行路径：同时进行多个验证检查。
活动图的优势
- 减少需求歧义。
- 早期发现瓶颈。
- 为测试用例生成奠定基础。
3. 顺序图：详细展示对象交互
顺序图如何补充用例
活动图关注流程 ，而顺序图 则关注对象之间的交互 。它们是场景特定的，展示：
- 生命线：参与的对象（如用户、认证服务、数据库）。
- 消息：调用和响应（如"登录请求"、"验证凭据"）。
- 激活条：操作的持续时间。
示例："用户登录"顺序图
一个顺序图可能展示：
- 用户 向 认证服务 发送登录请求。
- 认证服务 查询 数据库。
- 数据库 返回验证结果。
- 认证服务 授予或拒绝访问权限。
何时使用顺序图
| 方面 | 活动图 | 顺序图 |
|---|---|---|
| 主要关注点 | 流程和决策 | 对象交互和消息 |
| 详细程度 | 高层次活动 | 低层次协作 |
| 最适用于 | 业务流程 | 设计/实现 |
| 优势 | 处理循环、分支 | 捕捉时序和生命周期 |
4. 活动图和顺序图的互补作用
- 活动图 提供广泛的、流程导向的视图，适用于需求验证。
- 顺序图 提供详细的、交互导向的视图，适用于架构设计。
两者结合，确保没有遗漏任何细节：
- 活动图揭示缺失的步骤 或逻辑漏洞。
- 顺序图暴露并发问题 或低效的对象交互。
5. Visual Paradigm AI 如何简化 UML 图表设计
自动化文本到图表的生成
Visual Paradigm AI消除了手动绘图的需要，通过：
- 解析用例叙述（如"用户登录"流程）。

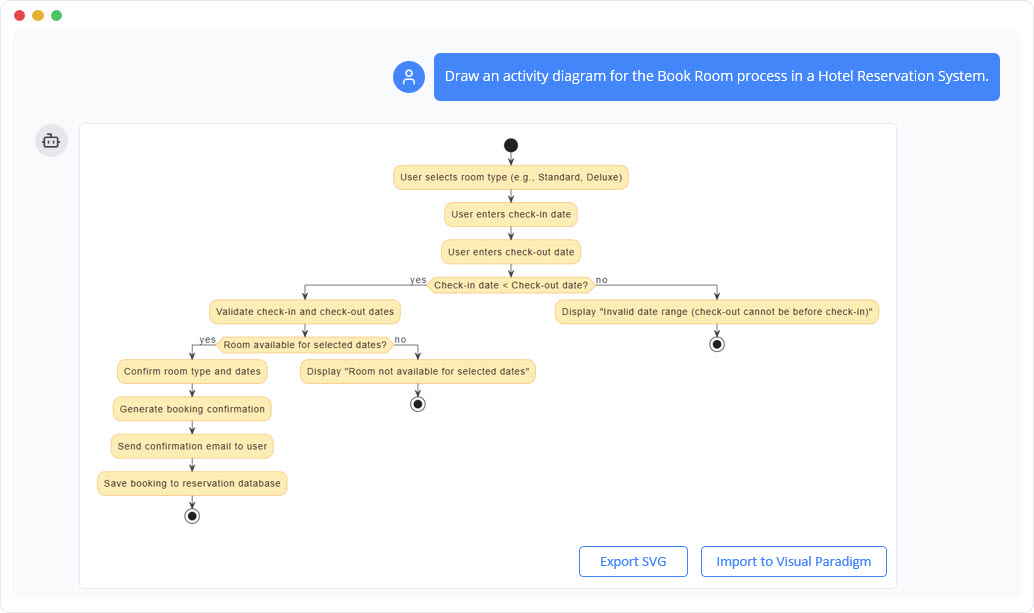

- 生成活动图，包含步骤、决策和异常。
- 从用例描述创建顺序图，将参与者映射到生命线，流程映射到消息。
智能化辅助
- 四步工作流程 ：
- 定义用例。
- 详细说明流程。
- 生成图表。
- 审查和导出。
- AI 建议：识别缺失的元素（如"添加无效凭据的异常？"）。
- 优化提示：建议合并冗余活动或添加时序约束。
提升团队效率
- 业务分析师：从需求文档中可视化流程。
- 开发人员：导出图表（PNG/SVG/PDF）以匹配代码。
- 教育工作者：实时演示 UML 概念。
Visual Paradigm AI 的核心功能
✅ 即时图表生成 ------ 不再需要手动绘制。
✅ 自然语言处理 ------ 理解用例叙述。
✅ 多图表支持 ------ 活动图、顺序图等。
✅ 协作友好 ------ 导出和共享图表。
6. 为什么 Visual Paradigm AI 是一项改变游戏规则的技术
使用 Visual Paradigm AI之前：
- 手动绘图 缓慢且容易出错。
- 需求和设计之间 经常出现不一致。
- 利益相关者沟通 存在歧义。
使用 Visual Paradigm AI 之后：
- 图表在几分钟内生成，而非几小时。
- AI 驱动的建议 提高了准确性。
- 团队协作 变得更加顺畅，图表清晰且可共享。
7. 立即体验 Visual Paradigm AI
准备好革新您的 UML 工作流程 了吗？尝试 Visual Paradigm AI 的"用例到活动图 "工具，体验： ✔ 更快的图表设计 ------ 专注于分析，而非绘图。 ✔ 更智能的建议 ------ AI 帮助优化您的模型。 ✔ 无缝协作 ------ 轻松共享图表。
立即试用 Visual Paradigm AI，看看 UML 设计可以多么简单！
结论：UML 的未来由 AI 驱动
UML 仍然是清晰、高效的系统设计 的核心，但手动绘图已经成为过去。Visual Paradigm AI 自动化了繁重的工作，让团队能够：
- 即时可视化用例。
- 通过 AI 指导优化图表。
- 无缝协作。
通过将活动图 和顺序图 集成到您的工作流程中，您可以确保全面、无歧义的系统模型，速度和智能化程度前所未有。
立即升级您的 UML 流程，体验 Visual Paradigm AI的强大功能！
