构网变流器功率控制在dq坐标系下的下垂控制策略：实现准确功率跟踪与电压前馈响应

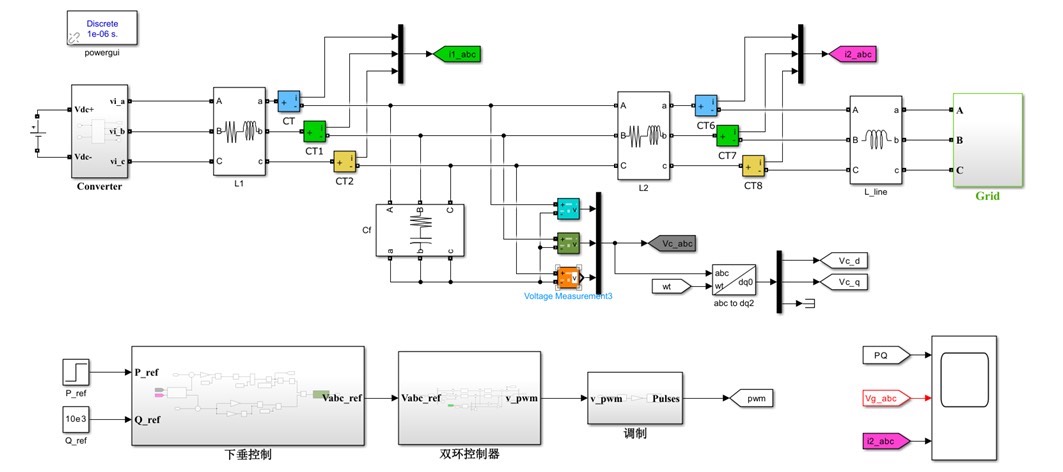

构网变流器功率控制控制（dq坐标系） 1）dq旋转坐标系下实现下垂控制； 2）无功下垂采用比例积分控制，能够实现功率准确、快速无静差跟踪； 3）采用电压电流双闭环、电压前馈实现准确电压跟踪。

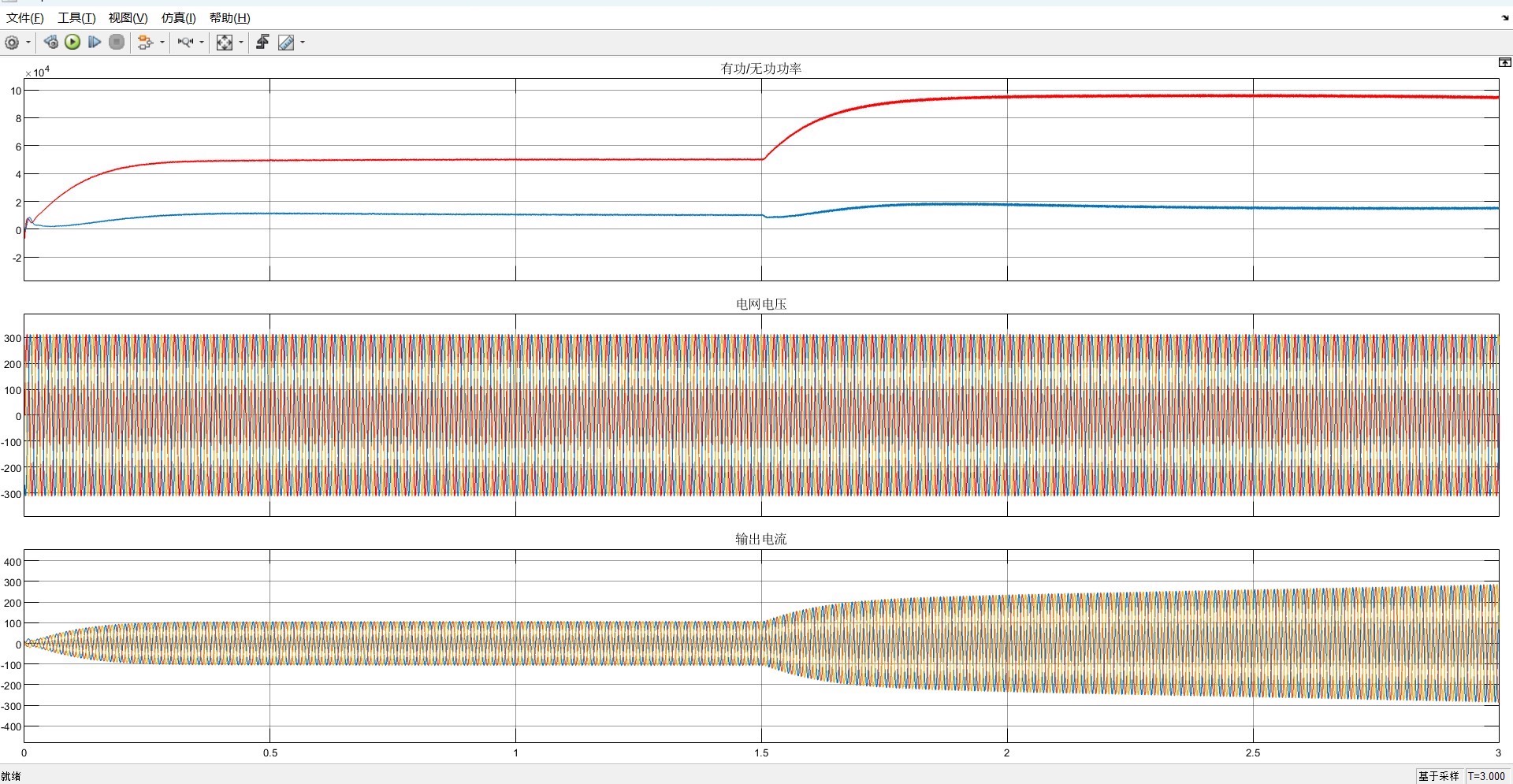

烈日当空的下午，实验室里的示波器正跳动着诡异的波形。我盯着屏幕上不断抖动的Q轴电压曲线，突然意识到构网变流器的灵魂就在这神秘的dq坐标系里。今天咱们就来拆解这个让无数工程师又爱又恨的功率控制黑匣子，记得备好咖啡------代码和公式要来了。

先给坐标系做个大保健

python 复制代码

def abc_to_dq(v_abc, theta):
    """
    三相静止转dq旋转坐标系
    v_abc: [va, vb, vc]
    theta: 当前电角度
    """
    T = np.sqrt(2/3)*np.array([
        [np.cos(theta), np.cos(theta - 2*np.pi/3), np.cos(theta + 2*np.pi/3)],
        [-np.sin(theta), -np.sin(theta - 2*np.pi/3), -np.sin(theta + 2*np.pi/3)]
    ])
    return T @ v_abc

这个坐标变换就像给电网信号戴了副VR眼镜，把杂乱的三相信号变成稳定的二维画面。注意那个√(2/3)系数可不是摆设，它能保证功率计算不会精神分裂。

下垂控制：电网里的自动驾驶

想象你在开手动挡，油门踩多少对应车速多少------下垂系数就是那个油门行程。核心代码其实很直男：

c 复制代码

// 功率-频率下垂计算
void DroopControl(float P, float Q) {
    float w_ref = w_n - Kp * (P - P_set);
    float V_ref = V_n - Kq * (Q - Q_set);
    // 这里w_ref会进入后续的锁相环
}

但别被这简单公式骗了，Kp选大了会系统癫痫，选小了响应比树懒还慢。有个骚操作是把下垂系数做成自适应调节，就像给控制算法装了涡轮增压。

PI控制的魔法与陷阱

无功控制那个积分项，简直就是强迫症患者的福音：

python 复制代码

class PI_Controller:
    def __init__(self, Kp, Ki):
        self.Kp = Kp
        self.Ki = Ki
        self.integral = 0

    def update(self, error, dt):
        self.integral += error * dt
        return self.Kp * error + self.Ki * self.integral

但注意积分饱和这个老六！上次实验室炸电容就是因为没做抗饱和处理。建议加上输出限幅，就像给野马套个缰绳。

双闭环的冰与火之歌

电压环和电流环的关系，堪比油门和刹车：

matlab 复制代码

% 电压外环生成电流指令
I_ref = VoltageLoop(V_dc_meas, V_dc_ref);

% 电流内环生成调制波
duty = CurrentLoop(I_meas, I_ref);

% 前馈补偿秀操作
duty += FeedForward(V_grid);

这里的电压前馈相当于提前预判了电网的走位，实测能把跟踪误差从10%干到2%以下。不过前馈量别加太猛，否则就像炒菜放多了盐------适得其反。

调参玄学指南

先闭着眼睛把电流环带宽设成电压环的5-10倍
PI参数从临界比例法开始试
示波器看波形时，响应曲线要像德芙巧克力般丝滑
遇到振荡先查前馈通道，再砍积分系数

实验室的通风扇又开始哀嚎，示波器上的波形终于驯服地躺平。控制算法的魅力就在于：看似冰冷的代码背后，藏着与物理世界博弈的智慧。下次试试在无功环里加点模糊控制？说不定能有意外收获...（电源管理芯片突然冒烟）------当我没说！
