Arduino UNO Q 烘托圣诞节气氛

本示例将传统LED控制升级为沉浸式节日体验，基于Arduino UNO Q开发。系统包含交互式圣诞树、音乐播放器和实时视觉反馈。通过简单的网络用户界面来切换板载 LED 的状态。应用程序通过网络浏览器监听用户输入并相应地更新 LED 状态。它展示了如何在 Linux 环境中与硬件交互，并为构建更复杂的硬件接口应用提供基础。assets 文件夹包含了应用程序的前端组件。其中包含了构成网络用户界面的 JavaScript 源文件以及 HTML 和 CSS 文件。而python文件夹则包含了应用程序的后端。交互式切换开关 UI 是由 JavaScript 生成的，而 Arduino 序列管理 LED 硬件控制。Router Bridge 实现了网络界面和微控制器之间的通信。

完美展示了现代IoT应用的三层架构设计：

1，节日交互：点击网页中的圣诞树控制LED，

2，实时反馈：同步显示灯光状态与节日动画，

3，场景氛围：显示器呈现雪花特效和奏响《铃儿响叮当》背景音乐。

获得项目

笔者已经将该项目上传到仓库：https://gitee.com/pdtopdog/blink-led-with-ui-christmas-edition ，操作步骤参见前期文章，这里就不再赘述。

复制代码

#到文件夹
cd ArduinoApps

#到笔者gitee仓库拉取项目
git clone https://gitee.com/pdtopdog/blink-led-with-ui-christmas-edition.git

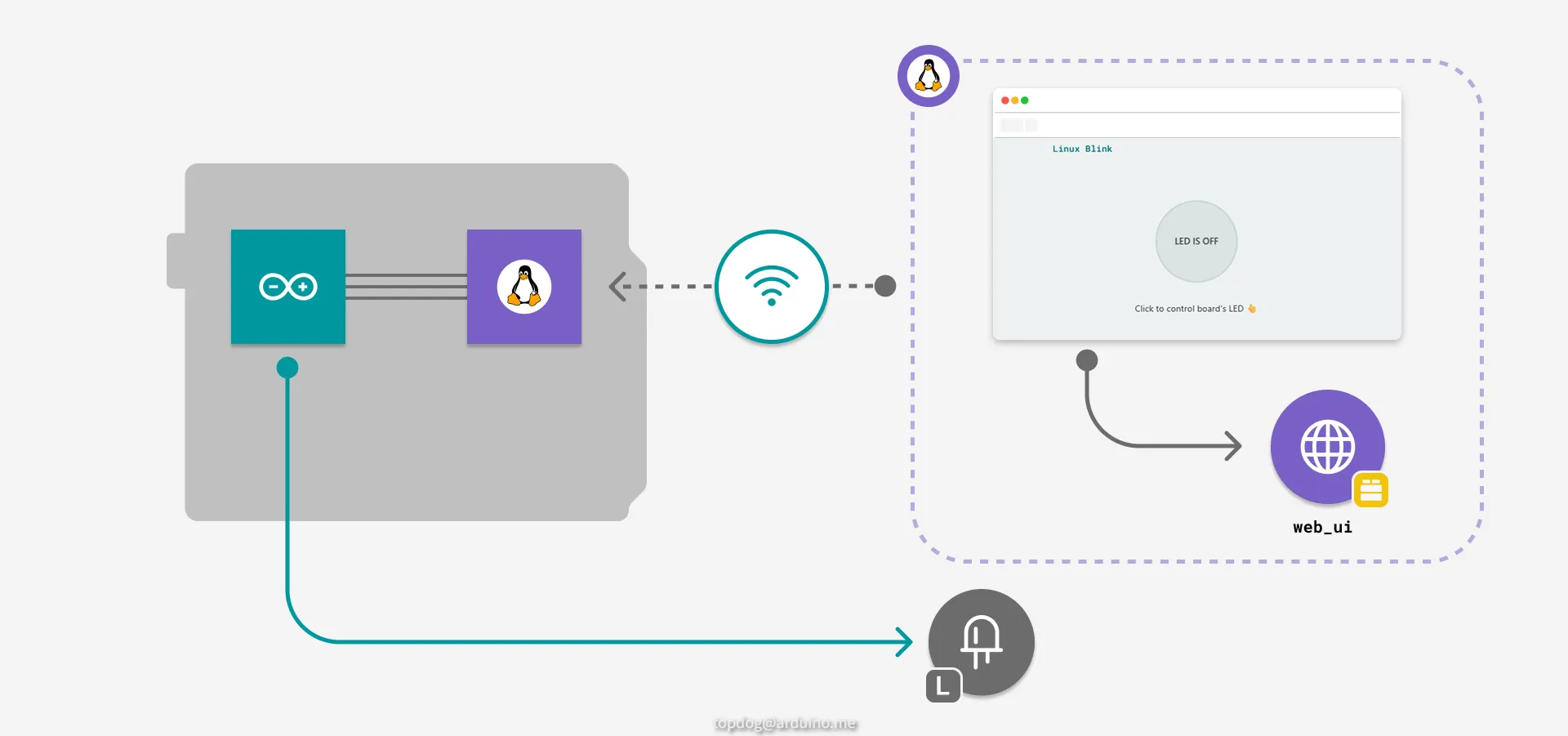

核心架构关联关系

这个项目展现了典型的IoT应用架构，三个核心组件通过精密的通信机制协同工作：

1. 前端界面 (app.js + HTML/CSS) - 用户交互层

职责: 提供用户界面，处理用户交互，展示实时状态
核心功能:
- Socket.IO客户端连接到Python后端
- 处理用户点击事件（松树点击、音乐控制）
- 实时更新UI状态（LED状态、连接状态、音乐播放状态）
- 本地音乐播放控制（直接播放assets/jingle-bells-449466.mp3）

2. Python后端 (main.py) - 业务逻辑层

职责: 处理业务逻辑，状态管理，数据统计，硬件通信桥接
核心功能:
- WebSocket服务器管理多个客户端连接
- LED状态的全局管理 (led_is_on)
- 使用历史记录和统计 (usage_history, toggle_times)
- 通过Arduino Router Bridge与硬件通信

3. Arduino固件 (sketch.ino) - 硬件控制层

职责: 直接控制硬件，执行底层操作
核心功能:
- 控制内置LED引脚
- 通过Bridge库暴露set_led_state()函数供Python调用
- 实现物理硬件的直接控制

🔄 数据流向分析

复制代码

用户点击松树 → app.js发送'toggle_led' → Python接收 →
更新状态 → Bridge.call('set_led_state') → Arduino执行 →
Python发送状态更新 → app.js更新UI显示

🛠️ 关键技术实现

Bridge通信机制

Python → Arduino : Bridge.call("set_led_state", led_is_on)
Arduino → Python : 函数注册 Bridge.provide("set_led_state", set_led_state)
实现了跨语言的RPC调用，让Python能够控制Arduino硬件

实时状态同步

Socket.IO事件 : toggle_led, get_initial_state, led_status_update
状态管理: Python作为单一数据源，确保所有客户端状态一致
视觉反馈: 松树点击时的缩放动画、LED状态变化时的视觉效果

功能特性

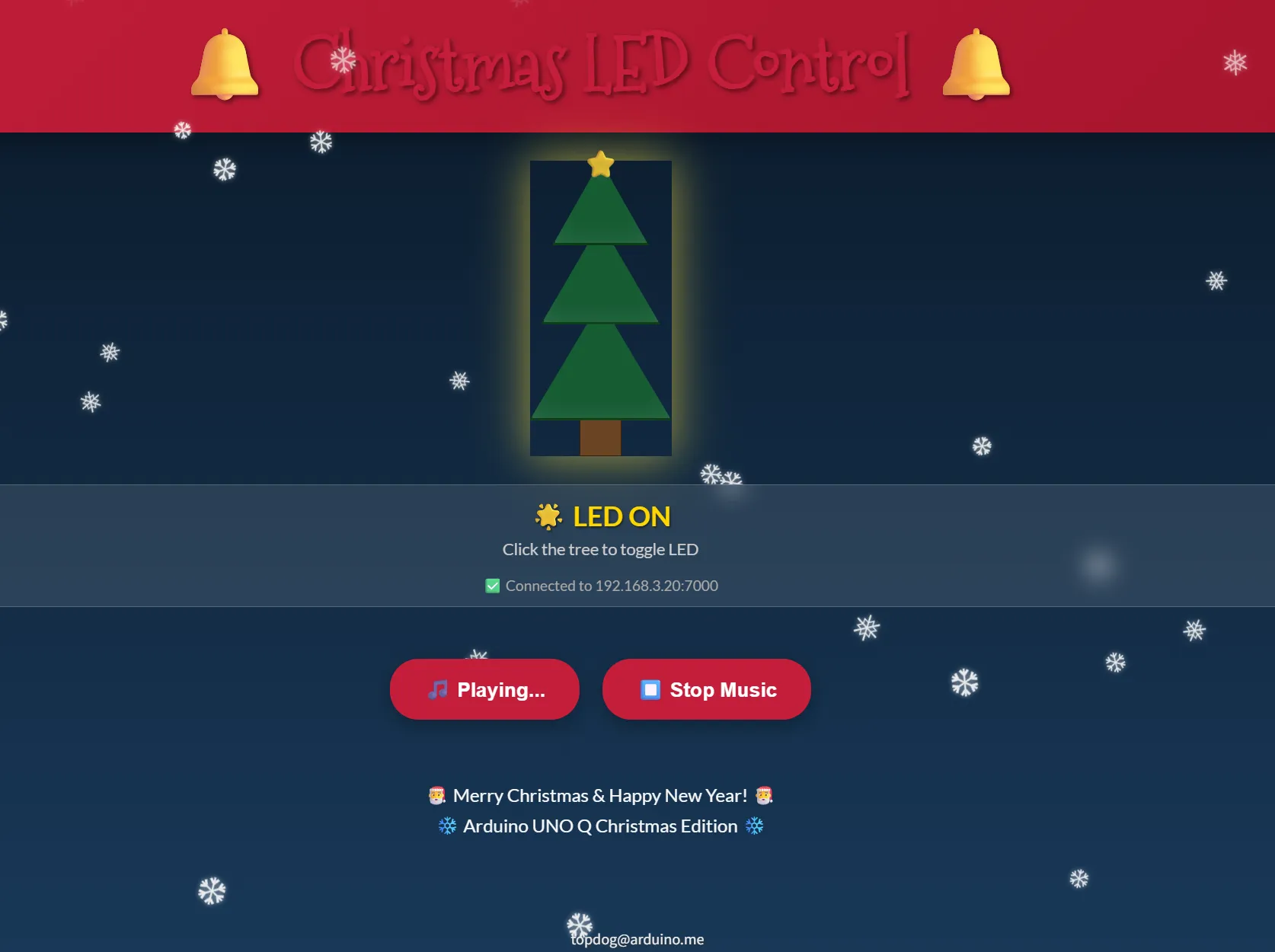

🎄 交互式圣诞树 - 点击切换LED状态，带视觉反馈

🎵 音乐播放器 - 内置铃儿响叮当播放器，带播放/停止控制

❄️ 增强雪花效果 - 50个动画雪花营造节日氛围

🌟 实时LED状态 - 带圣诞图标的动态视觉反馈

🔄 三层架构 - 前端-后端-硬件无缝集成

使用方法

在Arduino App Lab中运行应用程序
在浏览器中打开应用程序，地址为 <UNO-Q-IP-ADDRESS>:7000
点击圣诞树 切换LED状态
使用音乐控制 播放/停止铃儿响叮当
享受雪花效果 和节日动画
查看实时状态更新和连接信息

技术架构深度解析

组件职责分离

app.js (前端控制器)

复制代码

// 核心职责：用户交互 + 状态展示 + 音乐控制
socket.emit('toggle_led', {});        // 硬件控制请求
audioPlayer.play();                   // 本地音乐播放
updateLedStatus(status);               // UI状态同步

main.py (后端协调器)

复制代码

# 核心职责：业务逻辑 + 数据管理 + 硬件桥接
Bridge.call("set_led_state", led_is_on)  # 硬件控制调用
ui.send_message('led_status_update', status)  # 状态广播

sketch.ino (硬件执行器)

复制代码

// 核心职责：硬件抽象层
Bridge.provide("set_led_state", set_led_state);  // 暴露硬件接口
digitalWrite(LED_BUILTIN, state ? LOW : HIGH);    // 硬件控制

通信模式

前端 → 后端: Socket.IO消息传递用户意图
后端 → 硬件: Bridge RPC调用执行硬件操作
后端 → 前端: Socket.IO广播状态更新
前端本地: HTML5 Audio API控制音乐播放

设计优势

解耦架构: 每层职责清晰，易于维护和扩展
实时响应: WebSocket确保毫秒级状态同步
跨平台: Web界面支持任意设备访问
硬件抽象: Bridge库简化了硬件控制复杂度

技术详情

该应用程序展示了一个完整的IoT生态系统，包括：

前端层 (assets/app.js) - 用户界面和交互处理
后端层 (python/main.py) - 业务逻辑和硬件桥接
硬件层 (sketch/sketch.ino) - 物理设备控制
通信协议: Socket.IO用于Web通信，Arduino Router Bridge用于硬件控制
状态管理: 集中式Python后端，具有实时同步功能
用户体验: 圣诞主题动画、本地音频播放、响应式设计

这种架构模式可以扩展到更复杂的IoT应用程序，包括多个传感器、执行器和高级用户界面。

祝福圣诞节快乐，科技相伴，点亮圣诞树的第一盏灯，年轻工程师IoT之旅程的开始。

由Arduino UNO Q相伴，您的人生将更加丰富多彩。
