探索模糊PID主动悬架模型：汽车平顺性仿真的奇妙之旅

【模糊PID主动悬架模型】采用模糊PID控制的二自由度（1/4）主动悬架模型，可以自适应调整PID的参数，以悬架动挠度为控制目标，输入为C级随机路面激励，输出为车身垂向加速度、轮胎动载荷、悬架动挠度等平顺性评价指标以及各个评价指标的均方根值，可做汽车平顺性仿真。同时与PID控制的主动悬架进行对比验证，验证模糊PID控制的效果。内容包括模型所有源文件，说明文档和参考资料

在汽车工程领域，提升车辆的平顺性一直是个关键课题。今天咱就来聊聊这个超有意思的模糊PID主动悬架模型，它可是为提升汽车平顺性提供了新的思路。

一、模型简介

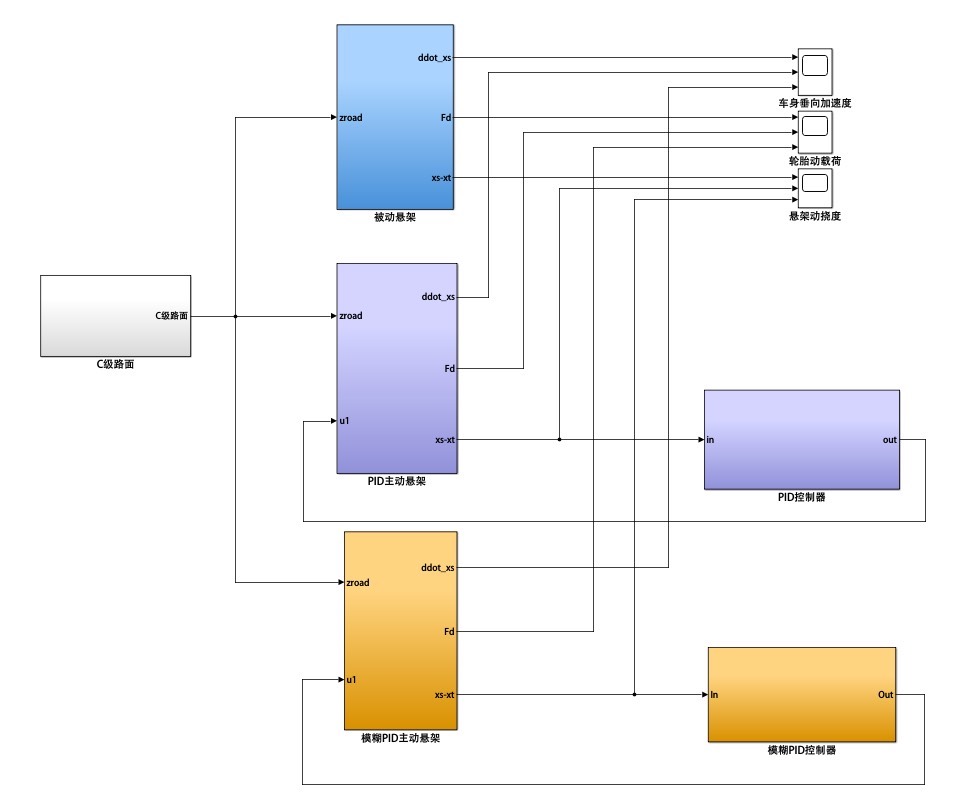

咱这儿采用的是模糊PID控制的二自由度（1/4）主动悬架模型。这个模型厉害就厉害在它能自适应调整PID的参数。啥叫自适应呢？就是它不傻愣愣地一成不变，而是根据实际情况，动态调整参数。它把悬架动挠度当作控制目标，就好像给模型定了个小目标，让它朝着这个方向去努力。

输入的是C级随机路面激励，这就模拟了咱们在实际道路上可能遇到的各种路况，像那种不太好但也不算太差的路面状况。然后输出的就是车身垂向加速度、轮胎动载荷、悬架动挠度等平顺性评价指标，还有这些指标的均方根值，这些数据就可以帮咱们判断汽车的平顺性到底咋样，能不能给乘客一个舒适的乘坐体验。

二、代码实现（部分关键代码展示）

咱们先看看简单的PID控制部分代码（Python示例）：

python 复制代码

class PIDController:
    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.prev_error = 0
        self.integral = 0

    def control(self, setpoint, process_variable):
        error = setpoint - process_variable
        self.integral += error
        derivative = error - self.prev_error
        output = self.kp * error + self.ki * self.integral + self.kd * derivative
        self.prev_error = error
        return output

这段代码定义了一个PID控制器类。init 方法初始化了比例（kp）、积分（ki）和微分（kd）系数，以及一些用于计算的变量。control 方法则根据设定值（setpoint）和当前过程变量（process_variable）来计算控制输出。这里面，比例项根据当前误差调整输出，积分项累加误差以消除稳态误差，微分项根据误差的变化率调整输出，让控制更平滑。

而模糊PID控制就稍微复杂点，得引入模糊逻辑。咱们简单看个模糊推理系统（FIS）构建的Python示例代码（借助 skfuzzy 库）：

python 复制代码

import skfuzzy as fuzz
from skfuzzy import control as ctrl

# 输入变量
error = ctrl.Antecedent(np.arange(-100, 101, 1), 'error')
error_rate = ctrl.Antecedent(np.arange(-10, 11, 1), 'error_rate')

# 输出变量
kp_adjust = ctrl.Consequent(np.arange(-10, 11, 1), 'kp_adjust')
ki_adjust = ctrl.Consequent(np.arange(-10, 11, 1), 'ki_adjust')
kd_adjust = ctrl.Consequent(np.arange(-10, 11, 1), 'kd_adjust')

# 定义模糊集
error['NB'] = fuzz.trimf(error.universe, [-100, -100, -50])
error['NM'] = fuzz.trimf(error.universe, [-75, -50, -25])
# 省略其他模糊集定义

error_rate['NB'] = fuzz.trimf(error_rate.universe, [-10, -10, -5])
# 省略error_rate其他模糊集定义

kp_adjust['PB'] = fuzz.trimf(kp_adjust.universe, [5, 10, 10])
# 省略kp_adjust其他模糊集定义

# 定义模糊规则
rule1 = ctrl.Rule(error['NB'] & error_rate['NB'], (kp_adjust['PB'], ki_adjust['NB'], kd_adjust['PB']))
# 省略其他规则定义

# 创建模糊控制系统
kp_ctrl = ctrl.ControlSystem([rule1, rule2, rule3])
kp_adjuster = ctrl.ControlSystemSimulation(kp_ctrl)

这段代码首先定义了输入变量（误差 error 和误差变化率 errorrate*）和输出变量（kp* adjust、kiadjust*、kd* adjust 分别用于调整PID的三个参数）。然后给这些变量定义模糊集，像误差的"负大（NB）""负中（NM）"等模糊集，规定了在不同数值区间的隶属度。接着定义模糊规则，比如当误差是"负大"且误差变化率是"负大"时，该怎么调整PID参数。最后构建模糊控制系统并进行仿真。

三、对比验证

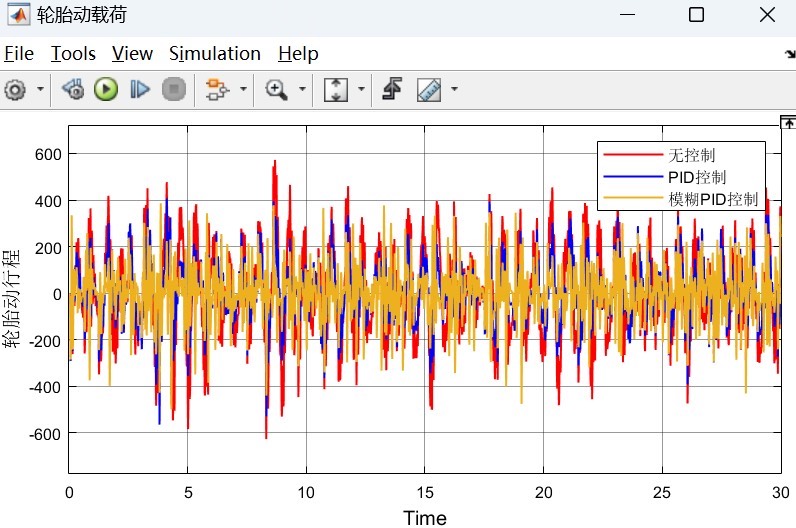

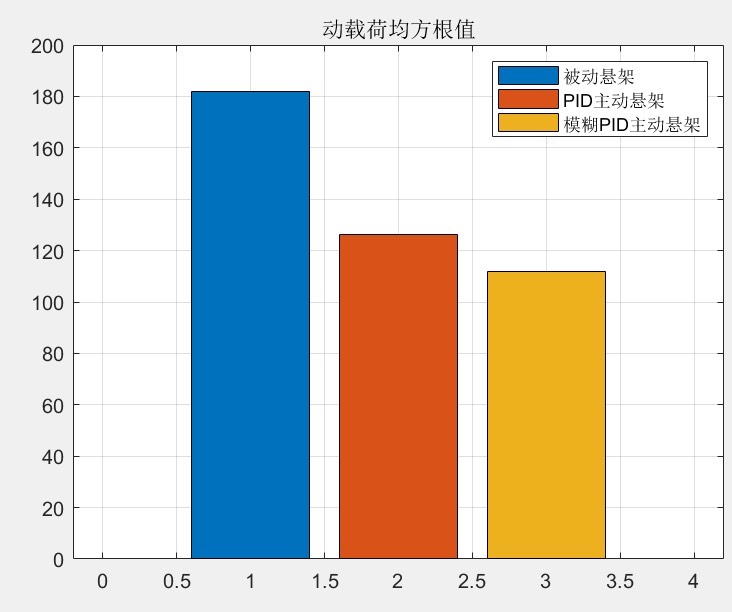

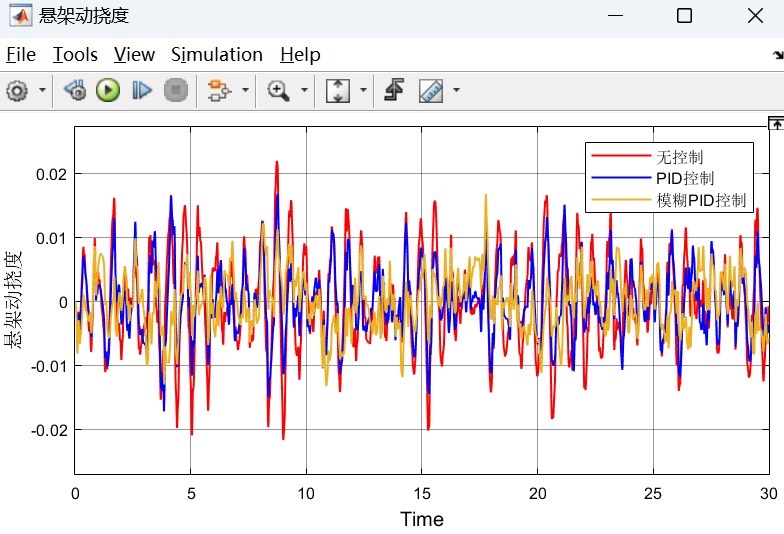

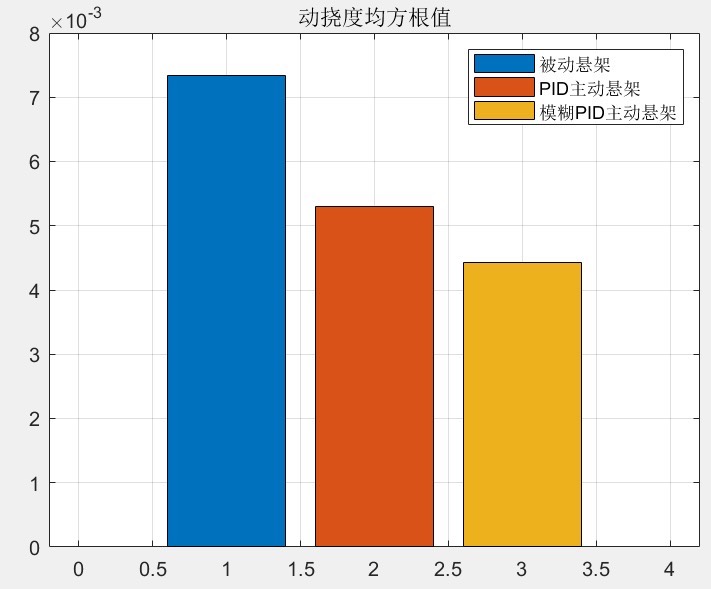

为了验证模糊PID控制的效果，咱们要和传统PID控制的主动悬架进行对比。通过对车身垂向加速度、轮胎动载荷、悬架动挠度等指标的均方根值进行对比分析。如果模糊PID控制下这些指标的均方根值更小，那就说明在相同的C级随机路面激励下，模糊PID控制能让汽车的平顺性更好。

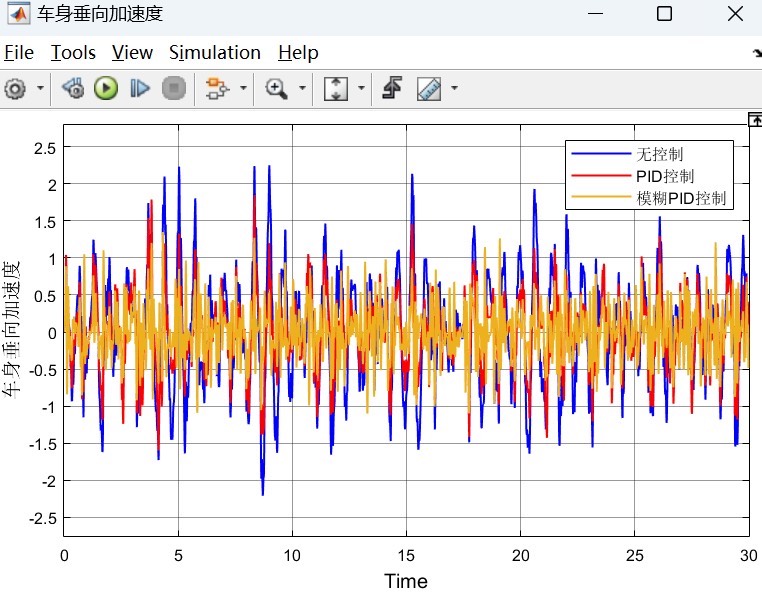

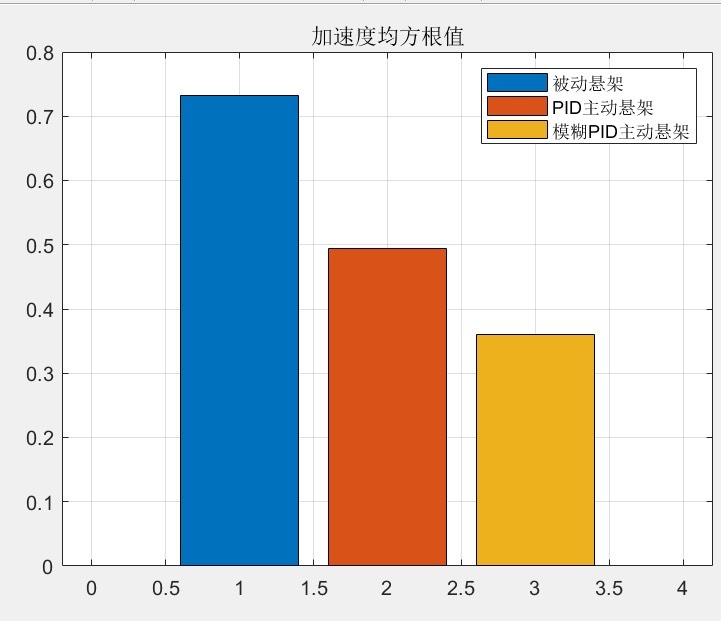

比如在实际仿真中，可能会得到这样的数据对比：传统PID控制下，车身垂向加速度均方根值为0.5m/s²，而模糊PID控制下降低到了0.3m/s²，这就很明显地展示出模糊PID控制在提升汽车平顺性方面的优势。

四、模型资源

模型所有源文件包括上面展示的代码部分以及更多完善的代码逻辑，它们会被整理在一个项目文件夹里。同时还有说明文档，详细解释每个文件的作用、代码逻辑以及如何运行整个仿真程序。参考资料部分会涵盖模糊控制理论、PID控制原理等相关的学术论文、书籍，帮助大家更好地理解整个模型背后的理论基础。

总之，模糊PID主动悬架模型为汽车平顺性的提升提供了一个很棒的解决方案，通过自适应调整PID参数，能更好地应对复杂路况，给乘客带来更舒适的体验。希望感兴趣的小伙伴可以深入研究这些源文件和资料，一起探索汽车工程领域的更多奥秘。
