ELK企业级日志分析系统全方位详解

lin张2025-12-15 23:22

文章目录

一、ELK系统核心概述

（一）定义与核心价值

ELK是Elasticsearch、Logstash、Kibana三款开源工具的组合缩写，构成一套完整的日志集中处理解决方案。其核心价值在于打破分布式环境下日志分散存储的壁垒，实现日志数据从多源采集、清洗转换、分布式存储到可视化分析的全流程闭环，满足用户对日志的查询、排序、统计、监控等高级需求，广泛应用于运维监控、故障排查、业务分析、安全审计等场景。

（二）为何选择ELK

  1. 传统日志分析痛点：单台机器可通过grep、awk等命令简单分析日志，但分布式架构下，日志分散在数十上百台服务器，传统登录逐台查阅的方式效率极低；集中化存储后，复杂查询、排序及大规模数据统计需求难以通过基础Linux命令满足。
  2. ELK的优势：解决分布式日志集中管理问题，提升故障定位效率；支持实时分析与可视化，让数据洞察更直观；具备高扩展性，可随数据量增长灵活扩容。

（三）完整日志系统的五大特征

  1. 收集：支持采集系统日志、应用日志、安全日志等多种来源数据；
  2. 传输：稳定解析、过滤日志数据，确保数据可靠传输至存储系统；
  3. 存储：提供高可用、可扩展的日志存储能力；
  4. 分析：支持UI可视化分析，简化数据解读流程；
  5. 警告：具备错误报告与监控机制，可及时响应异常数据。

二、核心组件深度解析

（一）Elasticsearch：分布式存储与搜索核心

  1. 基础特性

    • 技术底座：基于Lucene全文检索引擎开发，采用Java语言编写，支持RESTful Web接口，可通过浏览器直接通信；
    • 核心定位：实时、分布式、可扩展的搜索引擎，兼顾全文搜索与结构化搜索能力，专为大容量数据处理设计。

  2. 核心功能

    • 全文搜索：快速实现文本数据的索引与检索，支持复杂搜索场景；
    • 实时数据分析：数据更新与查询实时响应，适配日志分析、监控数据处理等场景；
    • 分布式架构：跨集群数据存储与检索，保障高可用性与扩展性；
    • RESTful API：支持多语言、多平台集成，降低开发对接成本。

  3. 架构与核心组件

    组件 定义与作用
    集群（Cluster） 由1个或多个节点组成，节点协同工作，共享数据与负载
    节点（Node） 单个Elasticsearch实例，含主节点、数据节点等角色，负责数据存储与查询处理
    索引（Index） 类似传统数据库的"表"，存储同类数据集，具有唯一名称
    文档（Document） 最小数据单元，JSON格式对象，存储于索引中
    分片（Shard） 索引的拆分单元，本质是Lucene索引，实现数据分布式存储与并行处理
    副本（Replica） 分片的冗余备份，提升数据安全性与系统容错能力

  4. 适用场景

    • 日志/事件数据分析：与Logstash、Kibana配合，处理大规模日志流数据；
    • 全文搜索应用：电商产品搜索、社交媒体内容检索等；
    • 监控与报警：结合Kibana实现数据可视化与实时监控；
    • 商业智能（BI）：复杂数据查询与分析，助力企业决策。

  5. 优缺点分析

    • 优点：高性能（Lucene底层支撑）、易扩展（分布式架构）、灵活性强（多数据类型+复杂查询语法）、开源免费（活跃社区支持）；
    • 缺点：内存密集型（硬件资源要求高）、学习曲线陡（查询DSL与架构理解难度大）、大型集群管理复杂（需专业调优知识）。

（二）Logstash：数据收集与处理管道

  1. 基础特性
    • 开发语言：Ruby编写，运行于JVM（Java虚拟机）；
    • 核心定位：动态数据收集与处理引擎，专注于数据的"采集-清洗-转发"全流程。
  2. 核心功能
    • 多源数据收集：支持日志文件、数据库、消息队列等多种数据源，依赖输入插件实现数据提取；
    • 灵活数据处理：通过过滤器插件完成数据清洗、格式转换、字段解析（正则解析、日期转换等）；
    • 多目标数据输出：可将处理后的数据发送至Elasticsearch、关系型数据库、消息队列等；
    • 插件化扩展：支持输入、过滤、输出、编码等各类插件，适配个性化需求；
    • 实时处理：快速响应数据流，适用于实时日志监控、数据流分析等场景。
  3. 配置核心结构
    • 输入（Input）：定义数据来源，如文件、标准输入、数据库等；
    • 过滤（Filter）：可选组件，实现数据清洗与转换；
    • 输出（Output）：定义数据目的地，如Elasticsearch、文件系统等。
  4. 替代/补充组件
    • Filebeat：轻量级日志收集器，客户端部署，性能优于Logstash，可直接对接Elasticsearch或通过Logstash转发，适用于EFLK架构；
    • Fluentd：更轻量、高效的数据收集器，资源消耗低，适用于Kubernetes集群等场景，组成EFK架构，替代重量级的Logstash；
    • 缓存/消息队列（Redis、Kafka等）：实现流量削峰、数据缓冲，避免数据丢失，同时解耦架构组件。

（三）Kibana：数据可视化与交互平台

  1. 基础特性
    • 核心定位：Elasticsearch的配套可视化工具，提供Web图形界面，无需直接操作底层数据，专注于数据展示与分析；
    • 数据依赖：自身不存储数据，完全依赖Elasticsearch作为数据源。
  2. 核心功能（10大核心能力）
    • 数据可视化：支持折线图、饼图、柱状图、地图等多种图表，支持自定义样式与动态更新；
    • 仪表板（Dashboards）：聚合多个可视化图表，支持交互式过滤，多维度监控数据；
    • 日志管理与搜索：通过"Discovery"功能实时检索原始数据，支持KQL/Lucene查询语法；
    • 时间序列分析：借助TSVB工具，创建时间维度数据图表，监控系统性能、用户趋势；
    • 报警与监控：设置阈值触发自动报警，及时响应数据异常；
    • 安全与访问控制：基于角色的权限管理，支持LDAP、OAuth等外部认证集成；
    • 机器学习：集成Elastic Stack机器学习功能，实现异常检测、趋势预测；
    • 地理可视化：通过Elastic Maps展示地理数据，支持动态过滤与聚合；
    • Canvas与报告：自定义可视化报告，支持PDF、CSV格式导出；
    • Stack监控：监控Elasticsearch集群、Logstash管道等组件的健康状态与资源使用。
  3. 工作原理
    1. 数据存储：数据预先存储于Elasticsearch，来源包括Logstash、Beats、API等；
    2. 查询分析：用户通过KQL或Lucene语法发起查询，Kibana将请求转发至Elasticsearch；
    3. 可视化展示：Elasticsearch返回结果后，Kibana通过图表、仪表板等形式呈现。
  4. 适用场景
    • 日志管理与分析：集中管理日志，快速定位系统故障；
    • 实时监控：系统性能、服务状态实时监控，异常及时预警；
    • 业务数据分析：销售数据、用户行为数据深度分析；
    • 安全分析：检测网络威胁，分析安全日志，实现入侵检测；
    • 机器学习预测：金融趋势预测、系统异常识别等。

三、ELK工作流程与部署方案

（一）核心工作原理

  1. 部署Logstash：在日志源服务器或集中日志服务器部署Logstash；
  2. 数据采集与处理：Logstash收集多源日志，进行格式化、过滤等处理；
  3. 数据存储：处理后的数据输出至Elasticsearch集群，Elasticsearch完成索引与存储；
  4. 可视化展示：Kibana查询Elasticsearch数据，生成图表与仪表板，提供前端交互。

（二）基础ELK部署方案（3节点架构）

1. 部署环境规划（按指定架构调整）
节点名称 配置规格 IP地址 部署服务
Node1 2C/4G 192.168.10.11 Elasticsearch（集群）、Kibana
Node2 2C/4G 192.168.10.12 Elasticsearch（集群）
Apache节点 - 192.168.10.10 Logstash、Apache（日志源）
2. 前置环境准备（所有节点）

  1. 关闭防火墙与SELinux：

    bash 复制代码
    systemctl stop firewalld  # 关闭防火墙
setenforce 0              # 关闭SELinux增强功能

  2. 配置主机名与域名解析：

    bash 复制代码
    # Node1节点
hostnamectl set-hostname node1
# Node2节点
hostnamectl set-hostname node2
# Apache节点
hostnamectl set-hostname apache

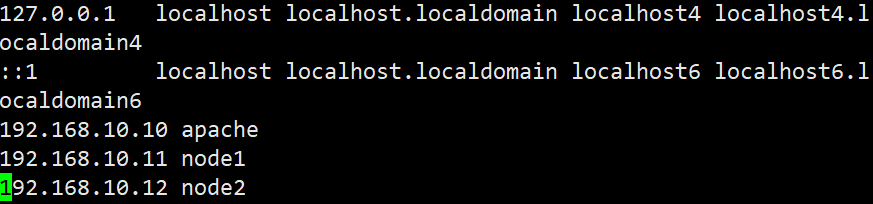

# 配置/etc/hosts文件（所有节点统一配置）
vim /etc/hosts
192.168.10.11 node1
192.168.10.12 node2
192.168.10.10 apache

  3. 安装Java环境（要求JDK 1.8+）：

    bash 复制代码
    yum -y install java-1.8.0-openjdk

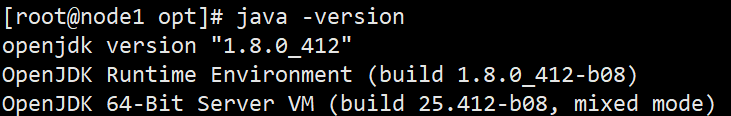

java -version  # 验证版本，需显示openjdk version "1.8.0_xxx"
3. Elasticsearch集群部署（Node1：192.168.10.11、Node2：192.168.10.12）

  1. 安装软件包：

    bash 复制代码
    # 上传elasticsearch-6.6.1.rpm至/opt目录
cd /opt
rpm -ivh elasticsearch-6.6.1.rpm

  2. 配置系统服务：

    bash 复制代码
    systemctl daemon-reload
systemctl enable elasticsearch.service  # 设置开机自启

  3. 修改主配置文件（/etc/elasticsearch/elasticsearch.yml）：

    yaml 复制代码
    cluster.name: my-elk-cluster  # 集群名称（两节点保持一致）
node.name: node1  # Node1节点配置，Node2节点改为node2
path.data: /data/elk_data  # 数据存储路径
path.logs: /var/log/elasticsearch/  # 日志存储路径
bootstrap.memory_lock: false  # 启动时不锁定内存
network.host: 0.0.0.0  # 监听所有地址
http.port: 9200  # 默认端口
discovery.zen.ping.unicast.hosts: ["node1", "node2"]  # 集群发现节点（通过主机名关联IP）

  4. 创建数据目录并授权：

    bash 复制代码
    mkdir -p /data/elk_data
chown elasticsearch:elasticsearch /data/elk_data/  # 赋予Elasticsearch用户权限

  5. 启动并验证：

    bash 复制代码
    systemctl start elasticsearch.service
netstat -antp | grep 9200  # 检查9200端口是否监听
# 浏览器访问验证（Node1）
http://192.168.10.11:9200  # 查看节点信息，返回含"name":"node1"的JSON数据
# 查看集群健康状态（任意节点访问均可）
http://192.168.10.11:9200/_cluster/health?pretty
# 健康状态说明：green（正常）、yellow（数据完整但副本异常）、red（数据不完整）

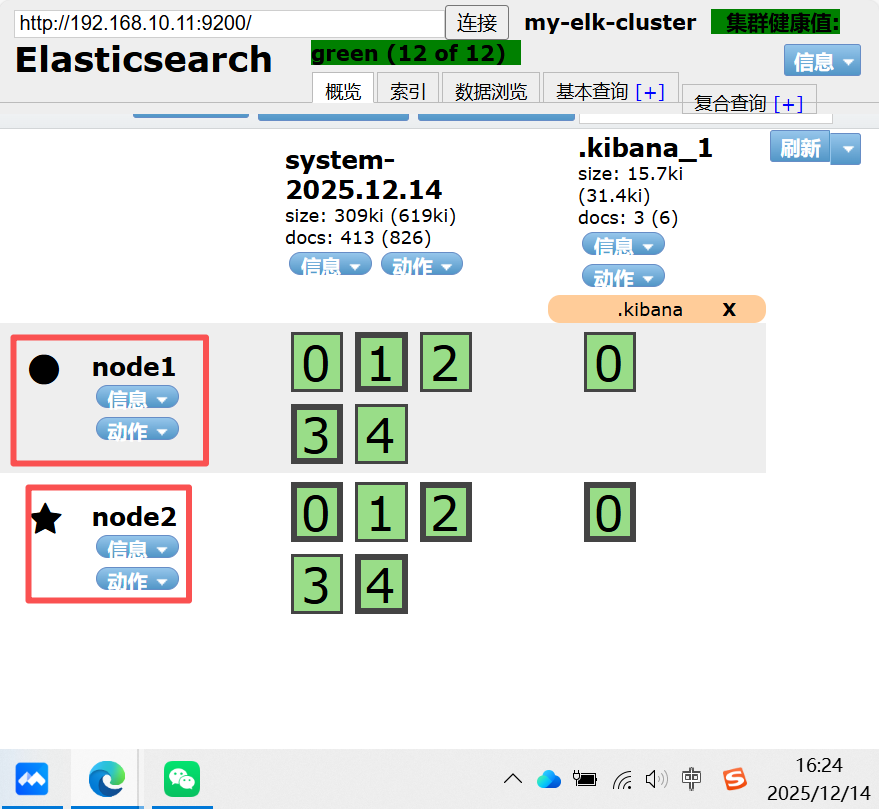

  6. 安装Elasticsearch-head插件（可选，集群可视化管理）：

    • 安装依赖：

      bash 复制代码
      # 安装编译依赖
yum install gcc gcc-c++ make -y
# 编译安装node.js（上传node-v8.2.1.tar.gz至/opt）
cd /opt
tar zxvf node-v8.2.1.tar.gz
cd node-v8.2.1/
./configure && make && make install
# 安装phantomjs（上传phantomjs-2.1.1-linux-x86_64.tar.bz2至/opt）
tar jxvf phantomjs-2.1.1-linux-x86_64.tar.bz2 -C /usr/local/src/
cd /usr/local/src/phantomjs-2.1.1-linux-x86_64/bin
cp phantomjs /usr/local/bin

    • 安装head插件：

      bash 复制代码
      # 上传elasticsearch-head.tar.gz至/opt
cd /opt
tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/
cd /usr/local/src/elasticsearch-head/
npm install  # 安装依赖包

    • 配置Elasticsearch跨域访问：

      bash 复制代码
      vim /etc/elasticsearch/elasticsearch.yml
# 末尾添加以下内容
http.cors.enabled: true  # 开启跨域
http.cors.allow-origin: "*"  # 允许所有域名访问
systemctl restart elasticsearch  # 重启生效

    • 启动head插件：

      bash 复制代码
      cd /usr/local/src/elasticsearch-head/
npm run start &  # 后台启动
netstat -antp | grep 9100  # 检查9100端口监听

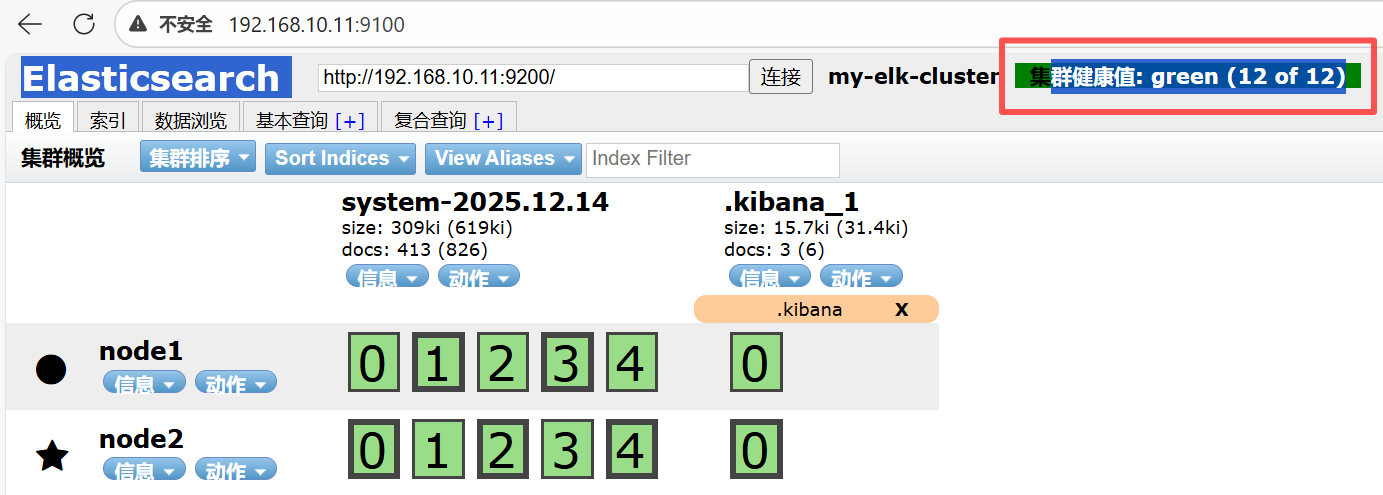

# 浏览器访问http://192.168.10.11:9100，输入集群地址http://192.168.10.11:9200，连接后查看集群状态

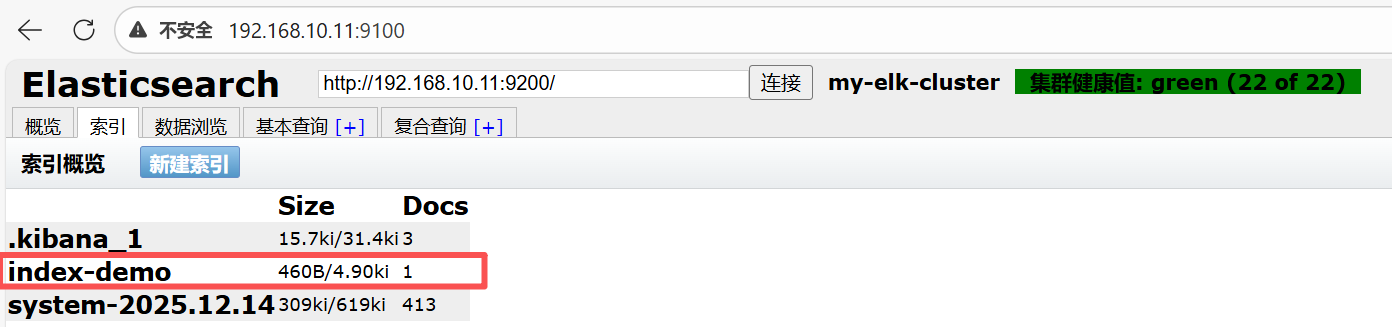

    • 测试索引创建：

      bash 复制代码
      # 在Node1节点执行命令创建测试索引
curl -X PUT 'localhost:9200/index-demo/test/1?pretty' -H 'Content-Type: application/json' -d '{"user":"zhangsan","mesg":"hello world"}'
# 访问head插件的数据浏览功能，可查看索引及文档信息
4. Logstash部署（Apache节点：192.168.10.10）

  1. 安装Apache服务（日志源）：

    bash 复制代码
    yum -y install httpd
systemctl start httpd
systemctl enable httpd  # 设置开机自启

  2. 安装Logstash：

    bash 复制代码
    # 上传logstash-6.6.1.rpm至/opt目录
cd /opt
rpm -ivh logstash-6.6.1.rpm
systemctl start logstash.service
systemctl enable logstash.service
ln -s /usr/share/logstash/bin/logstash /usr/local/bin/  # 创建软链接，方便命令调用

  3. 功能测试：

    • 标准输入输出测试（验证基础功能）：

      bash 复制代码
      logstash -e 'input { stdin{} } output { stdout{} }'
# 输入任意内容（如www.baidu.com），会返回带时间戳的格式化输出

    • 对接Elasticsearch测试（验证数据传输）：

      bash 复制代码
      logstash -e 'input { stdin{} } output { elasticsearch { hosts=>["192.168.10.11:9200"] } }'
# 输入任意内容，通过head插件查看Elasticsearch是否新增索引及数据

  4. 配置日志收集（系统日志+Apache日志）：

    • 授权日志文件读取权限：

      bash 复制代码
      chmod +r /var/log/messages  # 允许Logstash读取系统日志

    • 配置系统日志收集（/etc/logstash/conf.d/system.conf）：

      yaml 复制代码
      input {
  file {
    path => "/var/log/messages"  # 系统日志路径
    start_position => "beginning"  # 从日志开头开始收集
  }
}
output {
  elasticsearch {
    hosts => ["192.168.10.11:9200"]  # 对接Elasticsearch集群（Node1地址）
    index => "system-%{+YYYY.MM.dd}"  # 索引名称格式（按日期拆分）
  }
}

    • 配置Apache日志收集（/etc/logstash/conf.d/apache_log.conf）：

      yaml 复制代码
      input {
  file {
    path => "/etc/httpd/logs/access_log"  # Apache访问日志路径
    type => "access"  # 自定义日志类型标识
    start_position => "beginning"
  }
  file {
    path => "/etc/httpd/logs/error_log"  # Apache错误日志路径
    type => "error"  # 自定义日志类型标识
    start_position => "beginning"
  }
}
output {
  # 按日志类型输出到不同索引
  if [type] == "access" {
    elasticsearch {
      hosts => ["192.168.10.11:9200"]
      index => "apache_access-%{+YYYY.MM.dd}"
    }
  }
  if [type] == "error" {
    elasticsearch {
      hosts => ["192.168.10.11:9200"]
      index => "apache_error-%{+YYYY.MM.dd}"
    }
  }
}

    • 启动并验证配置：

      bash 复制代码
      # 测试配置文件语法
logstash -t -f /etc/logstash/conf.d/system.conf
logstash -t -f /etc/logstash/conf.d/apache_log.conf
# 重启Logstash生效
systemctl restart logstash.service

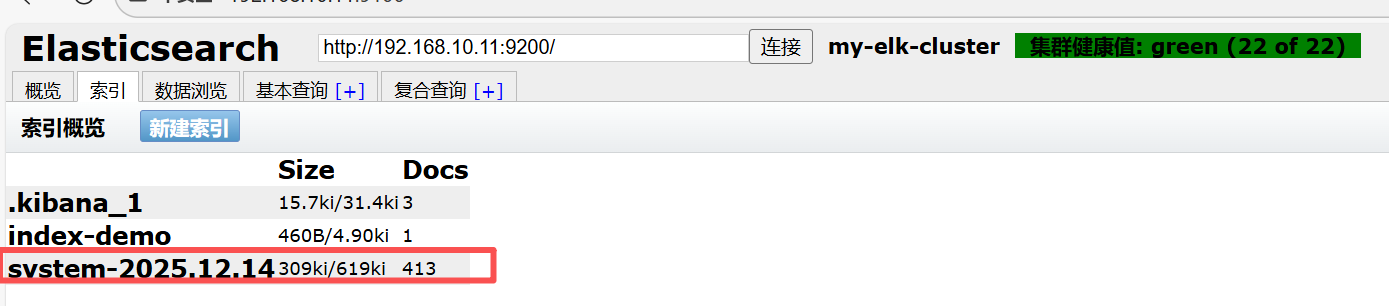

# 通过head插件查看是否生成system-*、apache_access-*、apache_error-*索引
5. Kibana部署（Node1节点：192.168.10.11）

  1. 安装Kibana：

    bash 复制代码
    # 上传kibana-6.6.1-x86_64.rpm至/opt目录
cd /opt
rpm -ivh kibana-6.6.1-x86_64.rpm

  2. 修改主配置文件（/etc/kibana/kibana.yml）：

    yaml 复制代码
    server.port: 5601  # 默认监听端口
server.host: "0.0.0.0"  # 监听所有地址，允许外部访问
elasticsearch.hosts: ["http://192.168.10.11:9200"]  # 对接本地Elasticsearch服务

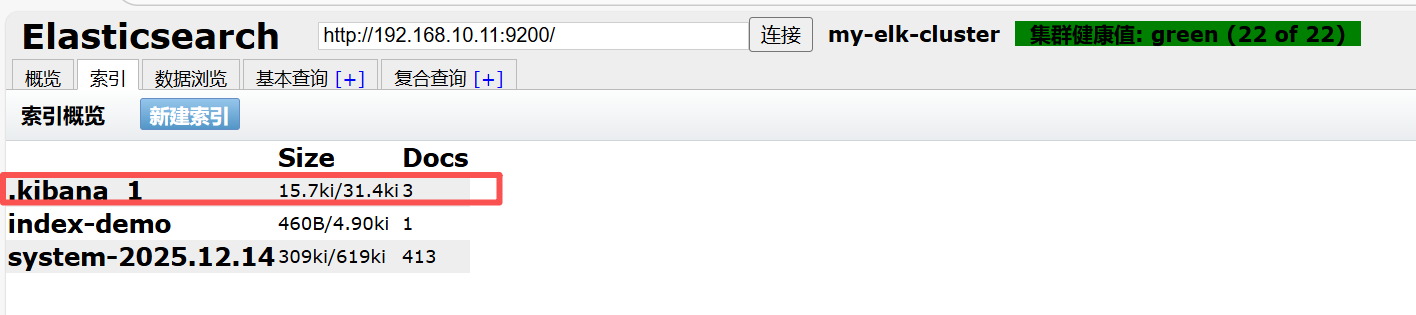

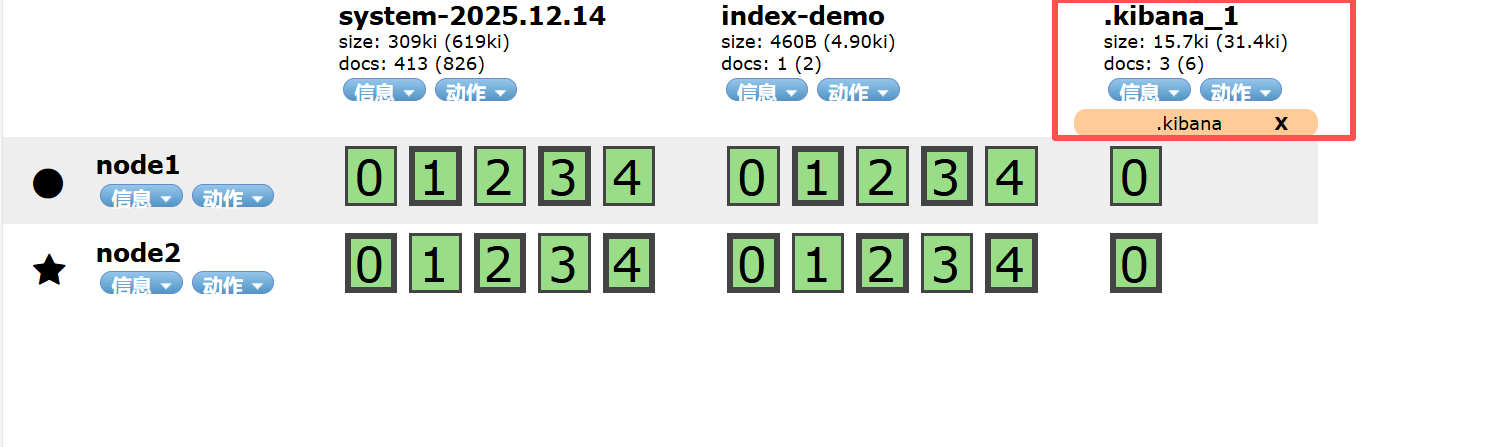

kibana.index: ".kibana"  # 在Elasticsearch中创建的元数据索引

  3. 启动并验证：

    bash 复制代码
    systemctl start kibana.service
systemctl enable kibana.service
netstat -antp | grep 5601  # 检查5601端口监听
# 浏览器访问http://192.168.10.11:5601，进入Kibana界面


  4. 配置索引模式与数据查看：

    • 创建系统日志索引模式：
      1. 点击左侧栏"Management"→"Index Patterns"→"Create index Pattern"；
      2. 索引模式输入"system-*"，点击"Next step"；
      3. 时间过滤字段选择"@timestamp"，点击"Create index Pattern"；
    • 创建Apache日志索引模式：
      1. 重复上述步骤，分别输入"apache_access-"和"apache_error-"创建索引模式；
    • 查看日志数据：
      1. 点击左侧栏"Discover"；
      2. 顶部下拉框选择对应的索引模式（如system-*）；
      3. 可通过时间范围筛选、字段过滤（如添加"host"字段）查看日志详情。

（三）Filebeat+ELK部署方案（4节点架构，基于指定IP调整）

1. 架构升级说明

在基础ELK架构中新增Filebeat节点，解决Logstash重量级、资源消耗高的问题，实现轻量级日志采集，架构如下：

节点名称 IP地址 部署服务
Node1 192.168.10.11 Elasticsearch（集群）、Kibana
Node2 192.168.10.12 Elasticsearch（集群）
Apache节点 192.168.10.10 Logstash、Apache
Filebeat节点 192.168.10.16 Filebeat（轻量采集）
2. Filebeat部署（Filebeat节点：192.168.10.16）

  1. 环境准备：

    bash 复制代码
    # 关闭防火墙与SELinux
systemctl stop firewalld
setenforce 0
# 配置域名解析（添加集群节点映射）
vim /etc/hosts
192.168.10.11 node1
192.168.10.12 node2
192.168.10.10 apache

  2. 安装Filebeat（两种方式任选）：

    • 二进制安装：

      bash 复制代码
      # 上传filebeat-6.2.4-linux-x86_64.tar.gz至/opt
tar zxvf filebeat-6.2.4-linux-x86_64.tar.gz
mv filebeat-6.2.4-linux-x86_64/ /usr/local/filebeat

    • RPM安装：

      bash 复制代码
      # 上传filebeat-6.6.1-x86_64.rpm至/opt
rpm -ivh filebeat-6.6.1-x86_64.rpm

  3. 修改配置文件（二进制方式：/usr/local/filebeat/filebeat.yml；RPM方式：/etc/filebeat/filebeat.yml）：

    yaml 复制代码
    filebeat.prospectors:
- type: log
  enabled: true
  paths:
    - /var/log/messages  # 监控系统日志
    - /var/log/*.log     # 监控所有.log后缀日志
  fields:  # 自定义字段，用于索引区分
    service_name: filebeat
    log_type: system
    service_id: 192.168.10.16
# 注释Elasticsearch输出，启用Logstash输出
#--------------Elasticsearch output-------------------
#output.elasticsearch:
#  hosts: ["localhost:9200"]
#----------------Logstash output---------------------
output.logstash:
  hosts: ["192.168.10.10:5044"]  # 对接Apache节点的Logstash（5044端口为Beats默认端口）

  4. 启动Filebeat：

    • 二进制方式：

      bash 复制代码
      cd /usr/local/filebeat
./filebeat -e -c filebeat.yml &  # -e开启日志输出，-c指定配置文件

    • RPM方式：

      bash 复制代码
      systemctl start filebeat.service
systemctl enable filebeat.service
3. Logstash配置调整（Apache节点：192.168.10.10）

  1. 创建Beats输入配置文件（/etc/logstash/conf.d/logstash-beats.conf）：

    yaml 复制代码
    input {
  beats {
    port => "5044"  # 监听Beats连接端口，与Filebeat配置一致
  }
}
output {
  elasticsearch {
    hosts => ["192.168.10.11:9200"]  # 对接Elasticsearch集群

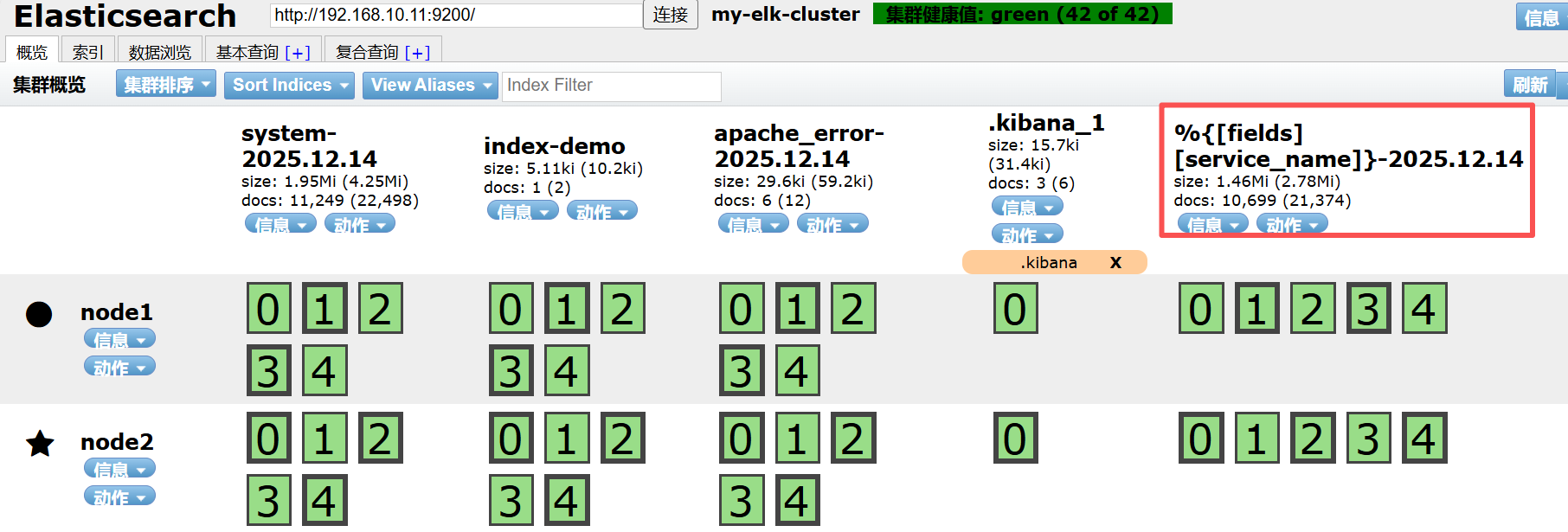

    index => "%{[fields][service_name]}-%{+YYYY.MM.dd}"  # 按自定义字段生成索引
  }
  stdout {
    codec => rubydebug  # 控制台输出详细格式（可选，用于调试）
  }
}

  2. 启动Logstash并验证：

    bash 复制代码
    # 测试配置文件
logstash -t -f /etc/logstash/conf.d/logstash-beats.conf
# 启动Logstash（后台运行）
logstash -f /etc/logstash/conf.d/logstash-beats.conf &
# 通过head插件查看是否生成filebeat-*索引
4. Kibana验证（Node1：192.168.10.11）
  1. 浏览器访问http://192.168.10.11:5601；
  2. 点击"Management"→"Index Patterns"→"Create index Pattern"；
  3. 输入索引模式"filebeat-*"，点击"Next step"；
  4. 时间过滤字段选择"@timestamp"，点击"Create index Pattern"；
  5. 点击"Discover"，选择"filebeat-*"索引模式，即可查看Filebeat采集的日志数据。

四、关键补充与总结

（一）关键补充说明

  1. 版本兼容性：Elasticsearch、Logstash、Kibana、Filebeat需保持版本一致（本次均为6.6.1版本），避免出现协议或功能不兼容问题；
  2. 资源规划：
    • Elasticsearch：生产环境建议单节点4C/8G以上配置，数据目录使用SSD存储提升IO性能；
    • Logstash：根据日志吞吐量调整CPU和内存，建议2C/4G以上，高并发场景可搭配Kafka缓冲；
    • Kibana：对资源要求较低，2C/2G即可满足基础可视化需求；
  3. 安全配置：
    • 生产环境需开启Elasticsearch认证（如X-Pack），设置用户名密码；
    • Kibana配置基于角色的访问控制（RBAC），限制普通用户操作权限；
    • 防火墙开放必要端口（9200、5601、5044），禁止无关IP访问；
  4. 日志轮转：配置Elasticsearch索引生命周期管理（ILM），自动删除过期日志，避免磁盘占满；
  5. 故障排查：
    • 查看组件日志：Elasticsearch（/var/log/elasticsearch/）、Logstash（/var/log/logstash/）、Kibana（/var/log/kibana/）；
    • 集群健康异常：检查节点网络连通性、数据目录权限、内存是否充足。

（二）总结

ELK Stack凭借"采集-存储-可视化"的全流程能力，成为分布式环境下日志分析的首选方案。Elasticsearch提供高性能的分布式存储与搜索支持，Logstash（或Filebeat）解决多源数据的采集与处理，Kibana则通过直观的可视化界面降低数据解读门槛。

本次部署基于指定IP架构（Node1：192.168.10.11、Node2：192.168.10.12、Apache节点：192.168.10.10），提供了基础ELK与Filebeat+ELK两种部署方案：

  • 基础ELK架构：部署简单，适用于中小型场景，直接通过Logstash采集日志；
  • Filebeat+ELK架构：通过轻量级Filebeat替代Logstash采集端，降低客户端资源消耗，适用于大规模、多客户端的日志采集场景。

使用ELK的核心价值在于：打破日志数据孤岛，实现集中化管理；通过实时分析与可视化，快速定位系统故障、洞察业务趋势；具备灵活的扩展性，可随业务增长持续适配。但需注意，Elasticsearch的资源消耗与集群管理复杂度较高，新手需投入一定时间学习查询DSL与架构原理，才能充分发挥其性能优势。

相关推荐
nhdh14 小时前
ELK（elasticsearch-7.6.2，kibana-7-6-2，Logstash-7.6.2）单节点部署
大数据·elk·elasticsearch
伞啊伞17 小时前
部署安装ELK+filebeat 7.8.1版本
elk
不想画图18 小时前
ELK+Filebeat实战
运维·elk
hanyi_qwe18 小时前
ELK 企业级日志分析系统
elk
管理大亨19 小时前
ELK的核心价值及企业级应用成功案例
elk
tzhou6445219 小时前
ELK日志分析系统部署
elk
Fortune_yangyang20 小时前
ELK 监控MySQL日志
数据库·mysql·elk
可爱又迷人的反派角色“yang”20 小时前
elk架构
linux·运维·elk·架构
原神启动12 天前
ELK企业级日志分析系统,ELK部署
elk
热门推荐
01GitHub 镜像站点02UV安装并设置国内源03【AutoGLM部署】本地私有化部署AI手机Agent04【超详细教程】手把手教你从微软官网免费下载Windows 10官方原版ISO镜像（2025最新版）05Linux下V2Ray安装配置指南06Cursor 又偷偷更新，这个功能太实用：Visual Editor for Cursor Browser07Open-AutoGLM Windows 安装部署教程08BongoCat - 跨平台键盘猫动画工具09Windows 11 官方系统安装与重装完整教程（2025年最新版）10安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）
