一、芯片核心定位

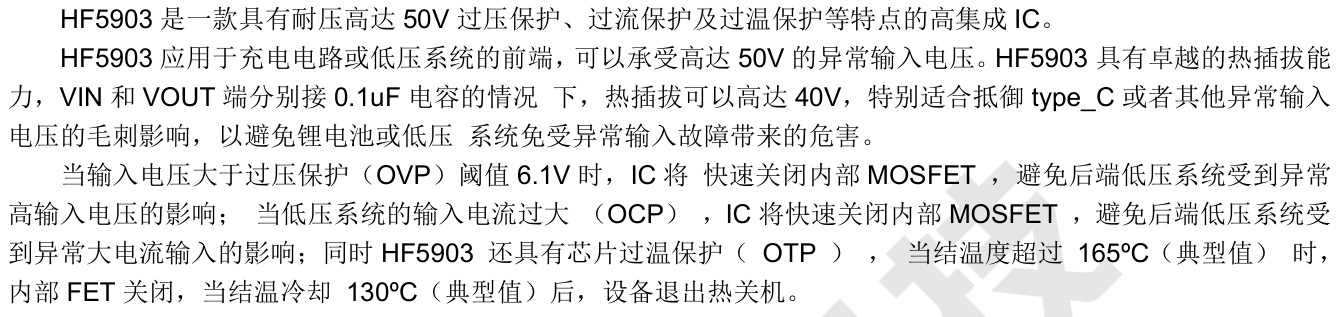

HF5903 是一款在引脚定义上与HF5805存在差异，但核心功能与性能参数高度相似的 高压保护前端开关IC
其核心价值同样在于 50V的输入瞬态耐压、40V的热插拔能力 以及 通过外部电阻可编程的过流保护
专为 便携设备充电端口 提供 抗高压冲击、防过流、防短路 的一体化保护方案，与HF5805形成互补的封装选择 ，旨在保护后级低压系统（如锂电池、PMIC）免受异常输入故障的危害

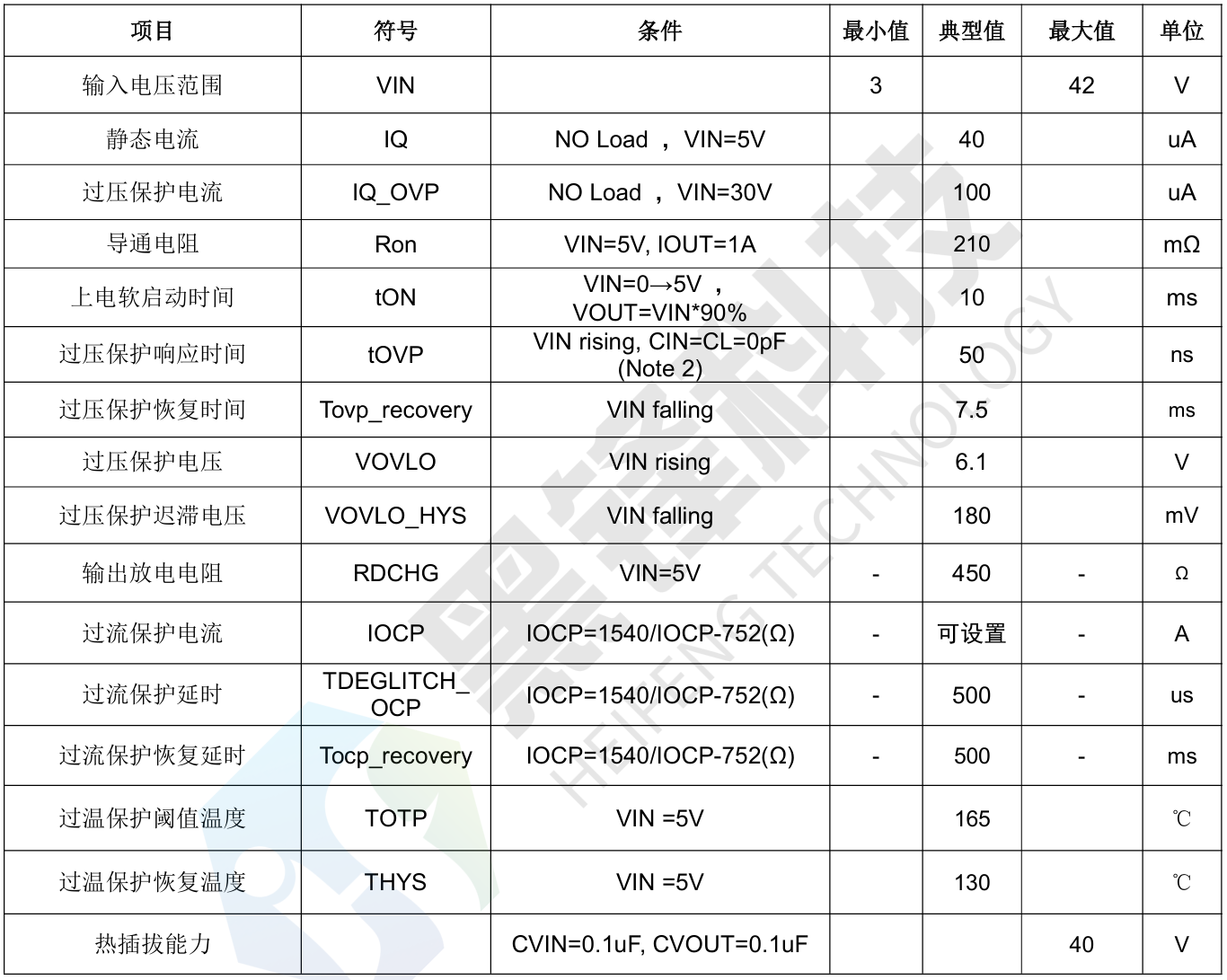

二、关键电气参数详解
电压与耐压特性（核心安全指标）：
- 输入绝对最大电压： 50V，可承受的极限瞬态电压
- 工作输入电压范围（VIN）： 3V 至 42V
- 输出最大电压（VOUT）： 6.5V（绝对最大值）
- 过压保护（OVP）阈值： 6.1V（典型，VIN上升时触发）
- 过压保护迟滞（VOVLO_HYS）： 180mV（恢复阈值约5.92V）
- 热插拔（Hot-Plug）能力： 在输入输出各接0.1μF电容时，可承受 40V 的插拔瞬态电压
导通与电流能力：
- 导通电阻（RDS(ON)）： 典型 210mΩ（VIN=5V， IOUT=1A）
- 最大连续输出电流（IOUT）： 1.5A（推荐条件）
- 可调过流保护（OCP）电流（IOCP）： 通过ILIM引脚电阻（RLIM）在 100mA 至 2.0A 范围内设置
- 设置公式：
示例： 欲设置限流2.0A，计算得 RLIM ≈ 1.23kΩ - 过流保护消隐时间（tDEGLITCH_OCP）： 500μs
- 过流保护恢复时间（tOCP_recovery）： 500ms
功耗与动态特性：
- 静态电流（IQ）： 典型 40μA（VIN=5V， 空载）
- 过压保护下静态电流（IQ_OVP）： 典型 100μA（VIN=30V）
- 软启动时间（tON）： 典型 10ms
- 过压保护响应时间（tOVP）： 极快，典型 50ns（CIN=COUT=0pF测试条件）
- 过压保护恢复时间（tOVP_recovery）： 7.5ms
- 输出放电电阻（RDCHG）： 典型 450Ω（内部）
保护功能：
- 过温保护（OTP）： 关断点 165°C，恢复点 130°C（迟滞35°C）
- 使能控制（CE）： 高电平关断，低电平或悬空开启，内置下拉电阻，默认开启
三、芯片架构与特性优势
高压MOSFET集成与快速保护：
- 集成耐压50V的N-MOSFET，实现输入到输出的可控连接
- 50ns级OVP响应和可调OCP构成了快速且精准的双重保护机制
热插拔强化与可靠性：
- 针对USB Type-C等接口的带电插拔场景进行优化，40V触碰测试通过确保了在实际恶劣工况下的可靠性
引脚定义差异（与HF5805对比）：
- 主要区别在于引脚1和引脚6的功能互换：
HF5903： Pin1 = NC（悬空）， Pin6 = ILIM（电流限制设置）
HF5805： Pin1 = GND， Pin6 = CE（使能控制）
设计时需特别注意： 此差异意味着两款芯片不能直接相互替换，必须在PCB设计时根据所选型号正确布局
四、应用设计要点
过流保护电阻（RLIM）设置与布局：
- 公式应用： 严格使用
计算电阻值 - 电阻选择： 使用精度1% 的贴片电阻，功率满足
（通常0805封装足够） - 禁用OCP： 将ILIM引脚（HF5903的Pin6）直接短接到GND，即可禁用过流保护
- 布局关键： RLIM电阻必须紧靠ILIM引脚和GND，走线短，避免引入噪声导致保护点漂移
输入输出电容配置：
- 基础配置： 手册强调在VIN和VOUT对GND各放置一个 0.1μF 陶瓷电容，这是通过40V热插拔测试的条件
实际应用增强：
- CIN： 根据前端电源的噪声和阻抗，通常需要增加一个4.7-10μF的 bulk电容来稳定输入电压，吸收更长脉宽的浪涌
- COUT： 根据后级负载需求增加足够的滤波电容，如10μF或更大，但需注意容值过大会影响热插拔瞬态响应
- 电容耐压： 必须高于50V（对于CIN）和6.5V（对于COUT），并留有充足裕量
PCB布局准则（关乎保护可靠性与EMI）：
- 功率路径： VIN → 芯片 → VOUT 的路径尽可能短而宽，使用宽铜箔以降低寄生电感和电阻
- 接地： 确保GND引脚（Pin2）良好连接到系统地平面，为快速保护动作提供干净的参考地
- 噪声隔离： ILIM（Pin6）和CE（Pin5）的走线应远离高频开关节点和大电流路径（如电感、MOSFET开关路径）
- NC引脚处理： Pin1（NC）建议悬空，不与任何网络连接
热管理：
- 封装热阻（θJA）： 270°C/W（SOT23-6L）
- 功耗评估： 主要损耗为导通损耗
在1.5A满载时约为0.47W，温升需关注 - 散热设计： 依靠PCB铜箔散热，在芯片下方及周围布置大面积铜皮，并通过过孔连接至内层地平面以增强散热
五、典型应用场景
USB Type-C / Power Delivery (PD) 输入保护：
- 作为手机、平板、笔记本电脑Type-C端口的第一级保护屏障，防止非标适配器、故障线缆引入的危险高压（如20V误接）
- 其热插拔特性专门应对接口频繁插拔的工况
锂电池供电设备充电输入保护：
- 串联在充电端口与充电管理IC之间，防止输入过压损坏充电IC，并通过OCP限制浪涌电流
TWS耳机充电仓输出保护：
- 保护耳机在放入充电仓时，免受仓内电池电压异常或接触故障的影响
车载充电器（Car Adapter）输出端保护：
- 汽车电源环境恶劣，存在负载突降（Load Dump） 等高压瞬态，HF5903可保护后级便携设备
通用低压系统（3.3V/5V）前端保护：
- 为任何需要防范输入电压异常和输入电流过大的低压板卡系统提供保护
六、调试与常见问题
保护功能不动作或误动作：
- OVP不动作： 检查输入电压上升速度是否过慢？测量VIN引脚实际电压
- OCP不动作： 确认RLIM电阻值计算和焊接是否正确；测量负载电流是否持续超过阈值达500μs
- 误触发： 检查PCB布局，ILIM或VIN走线是否受到严重噪声干扰；检查输入电源是否纹波过大
芯片发热严重：
- 测量实际电流： 负载电流是否持续接近或超过1.5A？
- 计算导通压降：
评估是否可接受 - 检查散热： PCB铜箔散热面积是否足够？环境温度是否过高？
上电无输出或输出异常：
- 检查CE电平： 是否为低或悬空？
- 检查输入电压： 是否在3-42V范围内且高于OVP阈值（6.1V）？
- 检查后级负载： 是否存在短路，导致芯片进入保护状态？
热插拔测试损坏芯片：
- 确认测试条件： 输入输出电容是否严格按照0.1μF设置？更大的电容会储存更多能量，可能导致失效
- 检查测试电源： 是否为理想的电压源？实际电源阻抗会影响瞬态波形
七、总结
HF5903 作为HF5805的 引脚兼容性变体 ，继承了其 高压耐受、快速保护、可编程限流 的核心优势，为便携设备电源前端提供了又一款可靠的保护解决方案
设计与替换时务必注意其与HF5805的引脚差异，避免因兼容性问题导致设计失败
它的价值在于以极小的体积和外围复杂度 ，为系统注入了关键的鲁棒性 ，有效应对日益复杂的充电接口环境和潜在的电源故障风险
在追求高可靠性和安全性的消费电子产品中，正确应用HF5903是提升产品整体质量的重要一环
文档出处
本文基于黑锋科技（HEIFENG TECHNOLOGY）HF5903 芯片数据手册整理编写，结合电源保护电路设计实践
具体设计与应用请以官方最新数据手册为准，在实际应用中务必进行 OVP/OCP功能验证 及 热插拔压力测试
