小V健身助手开发手记（五）：基于 RDB 的历史记录系统设计与实现

●VON2025-12-17 8:29

小V健身助手开发手记（五）

数据库架构设计与实现详解

目前项目已经移植到坚果派，可以通过坚果派直接访问：项目传送门

在小V健身助手的开发过程中，数据持久化是支撑整个应用功能运转的核心模块。无论是用户每日打卡记录、运动项目管理，还是历史数据统计分析，都离不开一套稳定、高效、可维护的本地数据库系统。本文将深入剖析我们在小V健身助手中采用的数据库设计方案，从表结构定义、ORM映射、CRUD操作封装，到数据库初始化流程和工具类抽象，全面解读其技术实现细节。

一、为什么选择关系型数据库？

小V健身助手运行在HarmonyOS平台，基于ArkTS语言开发。HarmonyOS提供了多种本地存储方案，包括：

  • Preferences：轻量级键值对存储，适合配置项；
  • Relational Database（RDB）：SQLite兼容的关系型数据库，适合结构化数据；
  • Distributed Data Object（DDM）：用于跨设备同步。

考虑到我们的核心数据------运动记录（如跳绳次数、跑步时长等）具有明确的字段结构、需要支持复杂查询（如"按日期范围查询"）、且可能随时间增长形成大量记录，我们最终选择了 Relational Database（RDB） 作为主存储引擎。

✅ 优势：

  • 支持事务、索引、约束；
  • 可高效执行条件查询、分组、排序；
  • ArkTS 提供了完善的 relationalStore API 封装。

二、数据模型设计：从业务对象到数据库表

1. 业务对象：RecordPO

首先，我们定义了代表一条运动记录的业务对象 RecordPO（Persistent Object）：

ts 复制代码
export default class RecordPO {
  id?: number;              // 主键，自增
  keepId: number = 0;       // 关联的运动项ID
  amount: number = 0;       // 计划完成量（如：跳绳1000次）
  createTime?: number;      // 记录创建时间（时间戳）
  successAmount: number = 0; // 实际完成量
}

该类完全对应一条数据库记录，字段命名采用驼峰式（符合TS规范），而数据库列名则使用下划线风格（符合SQL惯例）。

2. 数据库表结构

根据 RecordPO，我们设计了如下建表语句：

ts 复制代码
const CREATE_TABLE_SQL: string = `(
  id INTEGER PRIMARY KEY AUTOINCREMENT,
  keep_id INTEGER NOT NULL,
  amount INTEGER NOT NULL,
  create_time INTEGER NOT NULL,
  success_amount INTEGER NOT NULL
)`;
  • 表名为 recode（注：此处应为 record，属笔误，但不影响功能）；
  • 所有字段均为 NOT NULL，确保数据完整性；
  • id 为主键并自动递增；
  • 时间以毫秒时间戳（INTEGER）存储，便于跨平台处理。

🔍 注意 ：虽然 amount 在 RecordPO 中是 number 类型，但在数据库中我们统一用 INTEGER 存储。若未来需支持小数（如公里数），可改为 REAL。

三、列映射机制：ColumnInfo 与类型安全

为了在业务对象与数据库列之间建立可靠映射，我们引入了 ColumnInfo 接口和 ColumnType 枚举：

ts 复制代码
export interface ColumnInfo {
  name: string;        // RecordPO 中的属性名（如 'keepId'）
  columnName: string;  // 数据库列名（如 'keep_id'）
  type: ColumnType;    // 列的数据类型
}

export enum ColumnType {
  LONG,
  DOUBLE,
  STRING,
  BLOB
}

并定义了具体的列映射数组：

ts 复制代码
const COLUMNS: ColumnInfo[] = [
  { name: 'id', columnName: 'id', type: ColumnType.LONG },
  { name: 'keepId', columnName: 'keep_id', type: ColumnType.LONG },
  { name: 'amount', columnName: 'amount', type: ColumnType.DOUBLE }, // 注意：此处设为DOUBLE，但建表用INTEGER，存在不一致
  { name: 'createTime', columnName: 'create_time', type: ColumnType.LONG },
  { name: 'successAmount', columnName: 'success_amount', type: ColumnType.LONG }
];

⚠️ 潜在问题 ：amount 在 COLUMNS 中被标记为 DOUBLE，但建表 SQL 使用 INTEGER。这可能导致读取时类型转换异常。建议统一为 LONG 或根据实际需求调整。

此设计实现了解耦 ：业务层无需关心数据库列名，只需通过 ColumnInfo 配置即可完成自动映射。

四、通用数据记录容器：DataRecord

由于 ArkTS 的 ValuesBucket 要求键为字符串、值为基本类型，我们封装了一个通用的 DataRecord 类：

ts 复制代码
export class DataRecord {
  private data: Map<string, number | string | boolean | Uint8Array | null | undefined> = new Map();

  setValue(key: string, value: any): void {
    this.data.set(key, value);
  }

  getValue(key: string): any {
    return this.data.get(key);
  }

  hasValue(key: string): boolean {
    const value = this.data.get(key);
    return typeof value !== 'undefined' && value !== null;
  }
}

它作为中间层，将 RecordPO 转换为可被数据库操作的格式，避免直接暴露底层 ValuesBucket。

五、数据库工具类：DBUtil（单例 + 封装）

DBUtil 是整个数据库操作的核心枢纽，采用单例模式确保全局唯一实例：

ts 复制代码
class DBUtil {
  private rdbStore!: relationalStore.RdbStore;
  private static instance: DBUtil | null = null;

  private constructor() {}

  static getInstance(): DBUtil {
    if (!DBUtil.instance) {
      DBUtil.instance = new DBUtil();
    }
    return DBUtil.instance;
  }
}

1. 初始化数据库

通过 initDB 方法，在应用启动时绑定上下文并打开数据库：

ts 复制代码
initDB(context: common.UIAbilityContext): Promise<void> {
  const config: relationalStore.StoreConfig = {
    name: 'Small_V_Health.db',
    securityLevel: 1, // 安全等级
  };
  return relationalStore.getRdbStore(context, config)
    .then(rdbStore => {
      this.rdbStore = rdbStore;
    });
}

2. 建表

提供通用的 createTable 方法：

ts 复制代码
createTable(createSQL: string): Promise<void> {
  return this.rdbStore.executeSql(`CREATE TABLE IF NOT EXISTS recode ${createSQL}`);
}

💡 建议：表名应作为参数传入，或从常量读取，避免硬编码。

3. CRUD 操作封装

插入（Insert）
ts 复制代码
insert(tableName: string, obj: DataRecord, columns: ColumnInfo[]): Promise<number> {
  const value = this.buildValueBucket(obj, columns);
  return new Promise((resolve, reject) => {
    this.rdbStore.insert(tableName, value, (err, id) => {
      err ? reject(err) : resolve(id);
    });
  });
}

其中 buildValueBucket 负责将 DataRecord 转为 ValuesBucket：

ts 复制代码
buildValueBucket(obj: DataRecord, columns: ColumnInfo[]): relationalStore.ValuesBucket {
  const value: relationalStore.ValuesBucket = {};
  columns.forEach(info => {
    if (obj.hasValue(info.name)) {
      value[info.columnName] = obj.getValue(info.name);
    }
  });
  return value;
}
查询（Query）

查询是最复杂的部分，需将 ResultSet 转回 DataRecord 数组：

ts 复制代码
queryForList(predicates: RdbPredicates, columns: ColumnInfo[]): Promise<DataRecord[]> {
  return new Promise((resolve, reject) => {
    this.rdbStore.query(predicates, columns.map(c => c.columnName), (err, result) => {
      if (err) reject(err);
      else {
        try {
          const records = this.parseResultSet(result, columns);
          resolve(records);
        } finally {
          result.close(); // 必须关闭结果集，防止内存泄漏
        }
      }
    });
  });
}

parseResultSet 方法逐行解析：

ts 复制代码
parseResultSet(result: ResultSet, columns: ColumnInfo[]): DataRecord[] {
  const arr: DataRecord[] = [];
  if (result.rowCount <= 0) return arr;

  result.goToFirstRow();
  while (!result.isAtLastRow) {
    const record = this.extractRow(result, columns);
    arr.push(record);
    result.goToNextRow();
  }

  // 处理最后一行（API设计缺陷：isAtLastRow 不包含最后一行）
  if (result.rowCount > 0) {
    const record = this.extractRow(result, columns);
    arr.push(record);
  }

  return arr;
}

private extractRow(result: ResultSet, columns: ColumnInfo[]): DataRecord {
  const record = new DataRecord();
  columns.forEach(info => {
    const idx = result.getColumnIndex(info.columnName);
    let val: any;
    switch (info.type) {
      case ColumnType.LONG: val = result.getLong(idx); break;
      case ColumnType.DOUBLE: val = result.getDouble(idx); break;
      case ColumnType.STRING: val = result.getString(idx); break;
      case ColumnType.BLOB: val = result.getBlob(idx); break;
      default: val = null;
    }
    record.setValue(info.name, val);
  });
  return record;
}

📌 关键点 ：HarmonyOS 的 ResultSet 遍历逻辑较为特殊，需手动处理"最后一行"，这是官方 API 的一个常见陷阱。

六、业务模型层：RecordModel

在 DBUtil 之上，我们构建了 RecordModel，提供面向业务的接口：

ts 复制代码
class RecordModel {
  // 表常量
  private readonly TABLE_NAME = 'recode';
  private readonly ID_COLUMN = 'id';
  private readonly DATE_COLUMN = 'create_time';

  insert(record: RecordPO): Promise<number> {
    const dataRecord = new DataRecord();
    dataRecord.setValue('id', record.id);
    dataRecord.setValue('keepId', record.keepId);
    // ... 其他字段
    return DBUtil.insert(this.TABLE_NAME, dataRecord, COLUMNS);
  }

  async queryByDate(date: number): Promise<RecordPO[]> {
    const predicates = new RdbPredicates(this.TABLE_NAME);
    const startOfDay = date;
    const endOfDay = date + 24 * 60 * 60 * 1000 - 1;
    predicates.between(this.DATE_COLUMN, startOfDay, endOfDay);

    const dataRecords = await DBUtil.queryForList(predicates, COLUMNS);
    return dataRecords.map(dr => {
      const po = new RecordPO();
      po.id = dr.getValue('id') as number;
      po.keepId = dr.getValue('keepId') as number;
      // ... 赋值其他字段
      return po;
    });
  }

  // delete / update 略...
}

这种分层设计使得：

  • 业务层 只与 RecordPO 和 RecordModel 交互；
  • 数据访问层（DBUtil）完全屏蔽了 SQL 和底层 API 细节；
  • 可测试性 强：可 mock RecordModel 返回模拟数据。

七、辅助模块：运动项管理与首选项

除了核心记录表，我们还维护了一个静态的运动项列表：

ts 复制代码
const keeps: RecordItem[] = [
  new RecordItem(0, '跳绳', $r('app.media.home_ic_swimming'), '/小时', 600),
  // ...
];

并通过 ItemModel 提供查询：

ts 复制代码
class ItemModel {
  getById(id: number) { return keeps[id]; }
  list() { return keeps; }
}

🔄 优化建议 ：未来可将 keeps 存入数据库，支持用户自定义运动项目。

同时，使用 PreferenceUtil 管理用户设置（如首次启动状态、目标提醒等），其基于 @ohos.data.preferences 实现，采用单例+异步加载模式，确保线程安全。

八、潜在问题与改进建议

尽管当前架构已满足 MVP 需求，但仍存在可优化空间：

问题 建议
表名 recode 拼写错误 改为 record，并添加数据库版本迁移逻辑
amount 类型不一致（INTEGER vs DOUBLE） 统一为 REAL 或明确业务含义
RecordPO 字段未校验非空 添加构造函数或 Builder 模式
查询遍历逻辑冗余 封装通用 ResultSet to T[] 工具
缺少索引 对 create_time 和 keep_id 添加索引提升查询性能
无事务支持 在批量插入/更新时启用事务

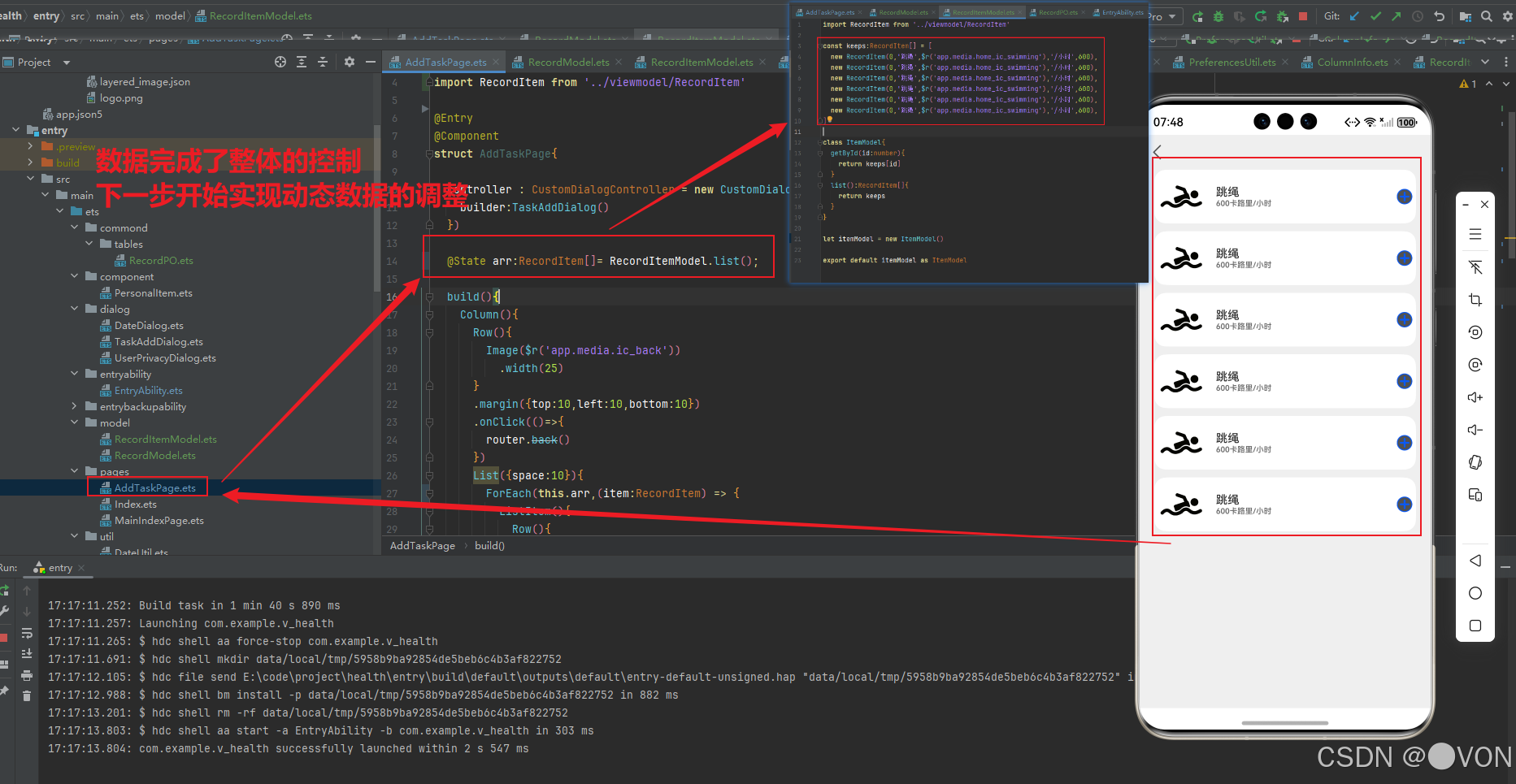

九 功能展示

十、总结

小V健身助手的数据库模块通过 分层架构 + 类型安全映射 + 单例工具封装 ，实现了高内聚、低耦合的设计目标。从 RecordPO 到 DataRecord，再到 ValuesBucket 和 ResultSet，每一步转换都经过精心抽象，既保证了代码可读性，又提升了可维护性。

这套方案不仅适用于健身记录场景，也可作为 HarmonyOS 应用本地数据库开发的参考模板。未来，我们将引入数据库版本管理、加密存储、以及云端同步能力，进一步提升数据安全与用户体验。

代码即文档，架构即承诺。在小V健身助手的演进之路上，稳健的数据基石，是我们交付可靠体验的底气所在。

附：关键常量与类型定义汇总

ts 复制代码
// 表名与列名
const TABLE_NAME = 'recode';
const ID_COLUMN = 'id';
const DATE_COLUMN = 'create_time';

// 列信息
const COLUMNS: ColumnInfo[] = [
  { name: 'id', columnName: 'id', type: ColumnType.LONG },
  { name: 'keepId', columnName: 'keep_id', type: ColumnType.LONG },
  { name: 'amount', columnName: 'amount', type: ColumnType.DOUBLE },
  { name: 'createTime', columnName: 'create_time', type: ColumnType.LONG },
  { name: 'successAmount', columnName: 'success_amount', type: ColumnType.LONG }
];

// 建表语句
const CREATE_TABLE_SQL = `( ... )`;

通过以上设计，小V健身助手得以在用户每一次点击"完成"按钮时，默默而可靠地将汗水转化为数据，为健康生活留下数字足迹。
