《可编程固定阻值电子负载的制作与自动化标定技术》

一、硬件组成

自制可编程固定电阻电子负载主要由三大核心部件构成：开关电源、串口 232 型 RTU 继电器模块以及 30W 的 RX24 黄金铝壳线绕功率电阻。当前的关键步骤是将这些部件通过焊线进行精准连接，随后将其整体封装于合适的壳体之中，并妥善布置对外接口。在电阻的梯度设计方面，采用的是 2^n 的模式，其中 n = 8，单位为欧姆。

▲ 图1 RTU继电器

▲ 图2 30W功率电阻

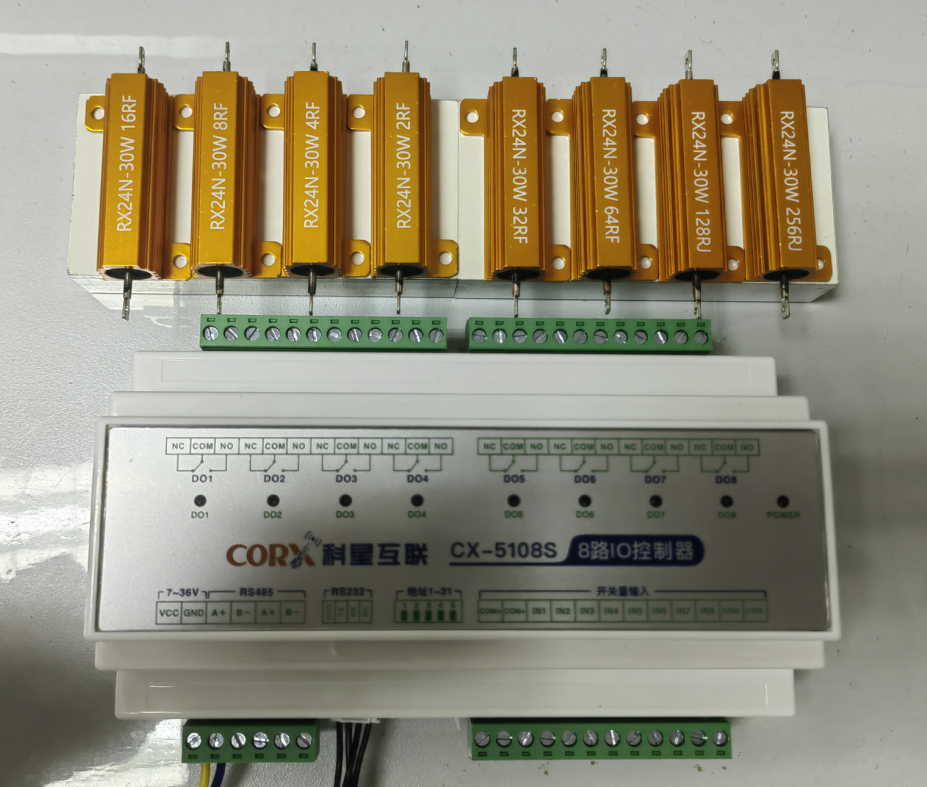

▲ 图3 实物

二、电器连接说明

在阻值与 RTU 继电器模块的分配策略上，采用的设计是：继电器的 IO 号与上述电阻梯度分配公式 2^n 中的 n 相等，即 IO1 对应的阻值为 n=1，也就是 2Ω，其余依次类推。此外，所有电阻的另一端均统一连接至继电器的公共端。通过这样的连接方式，既能实现单路选定固定阻值电阻，又能通过多路并联实现阻值的插补。虽然在当前项目中并不需要这种插补功能，但考虑到未来在其他方面的潜在应用需求，此处将其作为冗余设计予以保留。

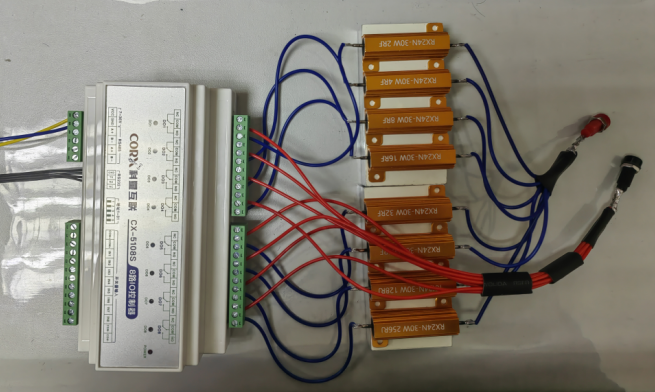

▲ 图4 实物接线图

三、标定阻值

本阶段工作基于DM3068型数字万用表电阻档，系统标定了电子负载的阻值分布特性，并运用指数函数实现数据拟合。经分析验证，实测关键参数与设计技术规范具有良好的一致性，项目既定目标已达成。下一步计划开展整机集成与外壳封装工艺实施。。

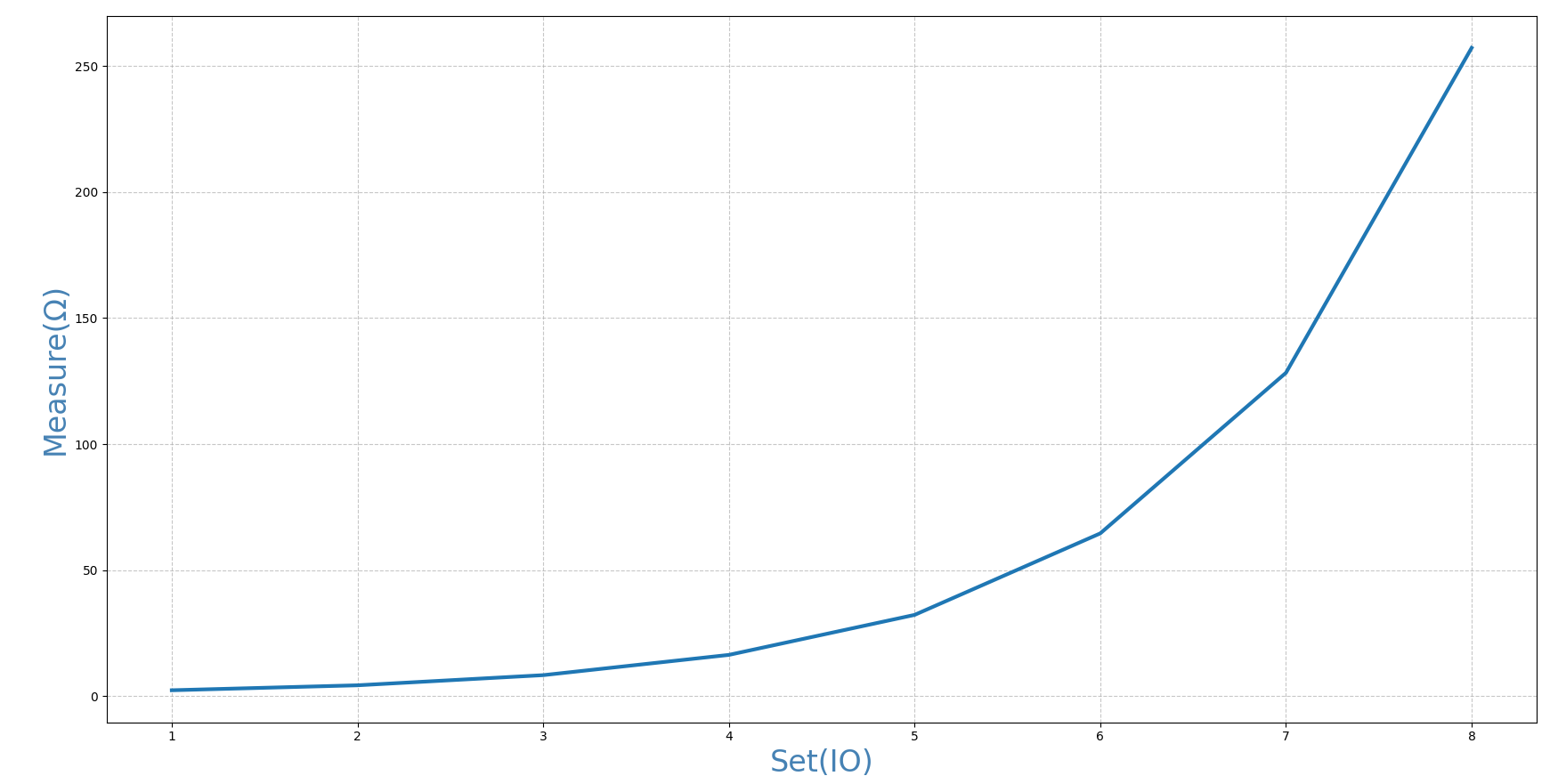

▲ 图5 阻值与IO

python 复制代码

iodim=[1.0000,2.0000,3.0000,4.0000,5.0000,6.0000,7.0000,8.0000]
rdim=[2.3859,4.3510,8.3744,16.4076,32.2679,64.5908,128.2762,257.1318]

python 复制代码

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. BaiChao 2025-12-15
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *
import serial
from _ast import Or
from serial.serialutil import SerialException

dm3068open(4)
#------------------------------------------------------------
vi = serial.Serial()
vi.baudrate = 9600
vi.timeout = 1
try:
    vi.port = 'COM8'
except:
    printf('Set vi port COM8 error. ')
try:
    vi.open()
except serial.serialutil.SerialException:
    printf('Open vi port COM8 error.')
else:
    printf('Open vi port COM8 Ok.')
#------------------------------------------------------------
# 继电器控制指令字典
RELAY_COMMANDS = {
    # 第1路
    '1on': b'\x01\x05\x00\x00\xFF\x00\x8C\x3A',
    '1off': b'\x01\x05\x00\x00\x00\x00\xCD\xCA',
    # 第2路
    '2on': b'\x01\x05\x00\x01\xFF\x00\xDD\xFA',
    '2off': b'\x01\x05\x00\x01\x00\x00\x9C\x0A',
    # 第3路
    '3on': b'\x01\x05\x00\x02\xFF\x00\x2D\xFA',
    '3off': b'\x01\x05\x00\x02\x00\x00\x6C\x0A',
    # 第4路
    '4on': b'\x01\x05\x00\x03\xFF\x00\x7C\x3A',
    '4off': b'\x01\x05\x00\x03\x00\x00\x3D\xCA',
    # 第5路
    '5on': b'\x01\x05\x00\x04\xFF\x00\xCD\xFB',
    '5off': b'\x01\x05\x00\x04\x00\x00\x8C\x0B',
    # 第6路
    '6on': b'\x01\x05\x00\x05\xFF\x00\x9C\x3B',
    '6off': b'\x01\x05\x00\x05\x00\x00\xDD\xCB',
    # 第7路
    '7on': b'\x01\x05\x00\x06\xFF\x00\x6C\x3B',
    '7off': b'\x01\x05\x00\x06\x00\x00\x2D\xCB',
    # 第8路
    '8on': b'\x01\x05\x00\x07\xFF\x00\x3D\xFB',
    '8off': b'\x01\x05\x00\x07\x00\x00\x7C\x0B'
}

def set_io(c):
    """
    控制继电器开关状态
    参数c: 继电器控制指令，如'1on', '2off'等
    """
    if c in RELAY_COMMANDS:
        vi.write(RELAY_COMMANDS[c])
        printf(f"执行指令: {c}")
    else:
        printf(f"无效指令: {c}")

#------------------------------------------------------------
iodim = arange(1, 9)
rdim = []
for i in iodim:
    set_io(f"{int(i)}on")
    time.sleep(5)
    r = dm3068res()
    rdim.append(r)
    tspsave("measure", iodim=iodim, rdim=rdim)
    printf(i, r)
    set_io(f"{int(i)}off")
    time.sleep(5)
plt.plot(iodim, rdim, lw=3)
plt.xlabel("Set(IO)", color="steelblue", fontsize=24)
plt.ylabel("Measure(Ω)", color="steelblue", fontsize=24)
plt.grid(True, which='both', linestyle='--', alpha=0.7)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

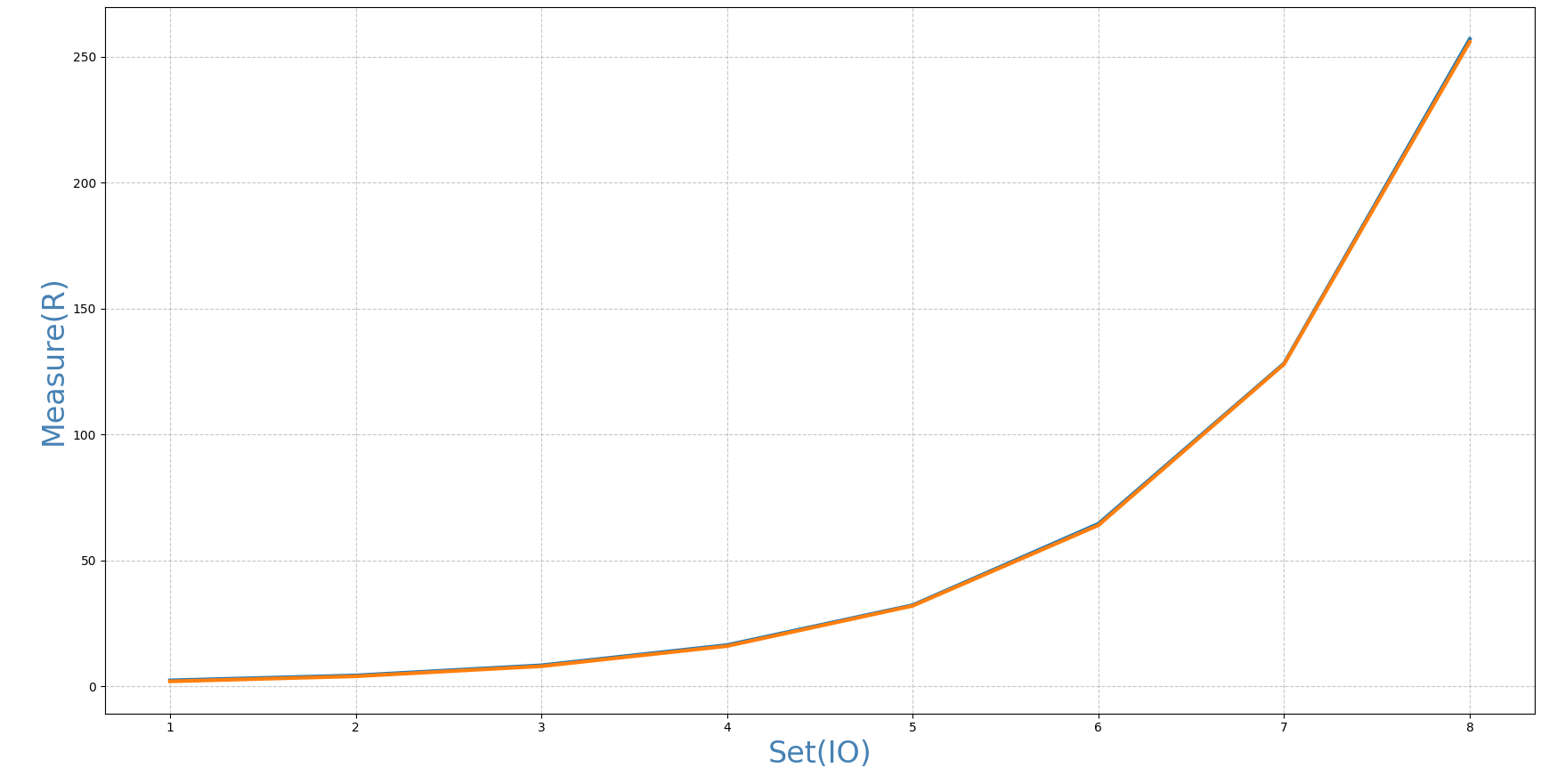

▲ 图6 数据拟合

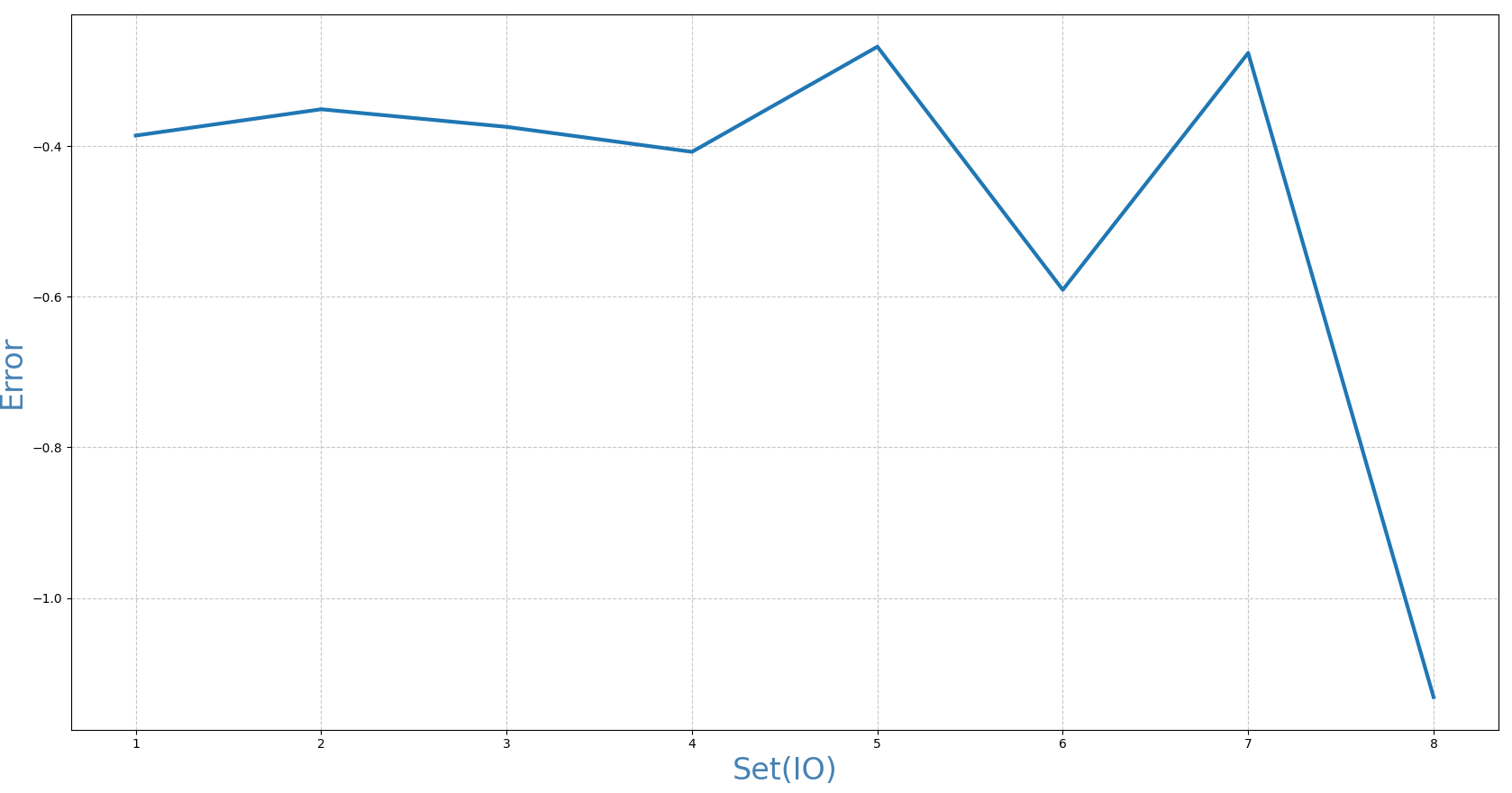

▲ 图7 指数函数拟合误差

python 复制代码

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. BaiChao 2025-12-16
#
# Note:
#============================================================

from headm import *
from scipy.optimize import curve_fit


#------------------------------------------------------------
iodim,rdim =tspload('measure', 'iodim', 'rdim')
printf(iodim, rdim)
#------------------------------------------------------------
def power_of_two(n):
    return 2**n
#------------------------------------------------------------
rfit = power_of_two(iodim)
errr = rfit - rdim
#------------------------------------------------------------
# plt.plot(iodim, rdim, lw=3, label="Measure")
# plt.plot(iodim, rfit, lw=3, label="Fit")
plt.plot(iodim, errr, lw=3, label="Error")
plt.xlabel("Set(IO)", color="steelblue", fontsize=24)
# plt.ylabel("Measure(R)", color="steelblue", fontsize=24)
plt.ylabel("Error", color="steelblue", fontsize=24)
plt.grid(True, which='both', linestyle='--', alpha=0.7)
plt.tight_layout()
plt.show()



#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================

总结
