【节点】[ColorspaceConversion节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

在Unity的Shader Graph中，Colorspace Conversion节点是一个功能强大且实用的工具，它允许开发者在不同的颜色空间之间进行转换。理解这个节点的工作原理和应用场景对于创建高质量的着色器效果至关重要。颜色空间转换在计算机图形学中扮演着关键角色，它影响着颜色的表示方式、计算精度以及最终渲染结果的外观。

节点概述

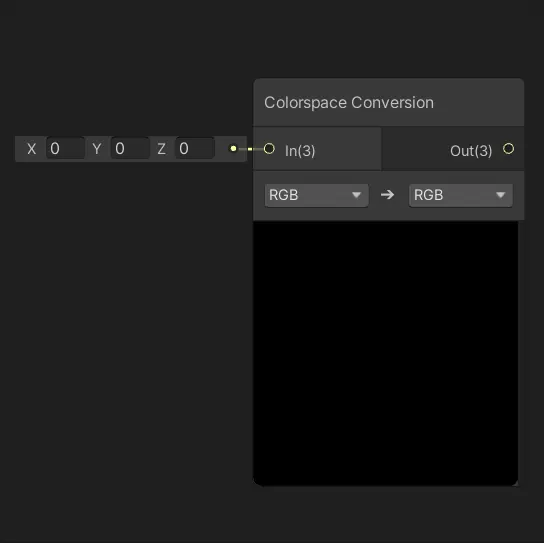

Colorspace Conversion节点是Shader Graph中用于处理颜色空间转换的核心组件。该节点的主要功能是将输入的色彩值从一种颜色空间表示转换为另一种颜色空间表示。在实时渲染中，正确的颜色空间处理能够确保色彩的一致性和准确性，特别是在涉及光照计算、后期处理效果和色彩校正等场景中。

颜色空间定义了颜色的数学表示方法，不同的颜色空间有着各自的特点和适用场景。在Unity的渲染管线中，我们经常需要在sRGB空间、线性空间和HSV空间之间进行转换，每个空间都有其独特的优势和用途。Colorspace Conversion节点封装了这些复杂的转换算法，让开发者能够通过简单的节点连接完成专业的色彩处理。

该节点在URP（Universal Render Pipeline）中的重要性尤为突出，因为URP强调跨平台兼容性和性能优化，而正确的颜色空间处理是实现这些目标的基础。无论是移动设备、主机还是PC平台，都需要确保色彩渲染的一致性。

端口详解

Colorspace Conversion节点的端口设计简洁而高效，包含输入和输出各一个端口，专门用于处理三维向量数据。

输入端口（In）

输入端口标记为"In"，接受Vector 3类型的数据，代表需要转换的原始颜色值。这个三维向量通常包含三个分量，分别对应不同颜色空间的坐标值：

• 在RGB和Linear颜色空间中，三个分量分别对应红色(Red)、绿色(Green)和蓝色(Blue)通道
• 在HSV颜色空间中，三个分量分别对应色相(Hue)、饱和度(Saturation)和明度(Value)

输入值的范围取决于原始颜色空间的特性：

• RGB空间的输入值通常假定在[0,1]范围内
• Linear空间的输入值也是[0,1]范围，但表示的是线性光照值
• HSV空间的H分量范围是[0,1]（对应0-360度色相环），S和V分量范围是[0,1]

输出端口（Out）

输出端口标记为"Out"，产生Vector 3类型的数据，表示转换后的颜色值。输出的数值范围和含义取决于目标颜色空间的特性：

• 转换到RGB空间时，输出三个分量分别代表sRGB空间中的R、G、B值
• 转换到Linear空间时，输出代表线性光照强度的三个分量
• 转换到HSV空间时，输出分别代表H、S、V三个分量

输出值的有效范围始终保持在[0,1]区间内，确保与Shader Graph中其他节点的兼容性。这种标准化设计简化了节点之间的连接和数据流动。

控件配置

Colorspace Conversion节点提供了两个关键的下拉选单控件，用于精确控制颜色空间转换的方向和方式。

From下拉选单

From控件定义了转换的起始颜色空间，即输入值当前所处的颜色空间表示。这个选择直接影响节点如何解释输入数据：

• RGB选项：选择此选项时，节点假定输入值处于sRGB颜色空间中。sRGB是标准的显示器色彩空间，其伽马值约为2.2，符合人类视觉对亮度的非线性感知特性。在sRGB空间中，颜色值的分布更符合显示设备的物理特性，但不太适合进行数学运算。
• Linear选项：选择此选项时，节点假定输入值处于线性颜色空间中。线性空间中的颜色值与物理光照强度成正比关系，这使得它特别适合进行光照计算、混合和插值操作。在渲染方程中使用线性颜色值可以避免出现不正确的光照衰减和颜色混合结果。
• HSV选项：选择此选项时，节点假定输入值处于HSV颜色空间中。HSV空间以色相、饱和度和明度三个维度来描述颜色，这种表示方法更符合人类对颜色的直观感知。HSV空间特别适合进行色彩调整操作，比如改变色调、调整饱和度或修改亮度。

To下拉选单

To控件定义了转换的目标颜色空间，即希望将输入值转换为何种颜色空间表示：

• RGB选项：将输入值转换为sRGB颜色空间表示。这种转换通常用于最终的颜色输出，确保颜色在标准显示设备上正确显示。从Linear空间转换到RGB空间时，会应用伽马校正，将线性值转换为适合显示的非线性值。
• Linear选项：将输入值转换为线性颜色空间表示。这种转换常用于准备进行数学运算的数据，特别是光照计算、物理正确的渲染以及需要精确色彩混合的场景。
• HSV选项：将输入值转换为HSV颜色空间表示。这种转换适用于需要基于色相、饱和度或明度进行色彩操作的场景，比如实现颜色选择器、创建色彩变换效果或进行图像处理算法。

控件组合策略

From和To控件的组合决定了具体的转换路径，不同的组合适用于不同的应用场景：

• 相同颜色空间之间的转换（如RGB到RGB）实际上执行的是直通操作，但可能在内部进行一些数据规范化处理
• 从RGB到Linear的转换对于准备光照计算数据至关重要
• 从Linear到RGB的转换是渲染管线的最后步骤之一，确保颜色正确显示
• 涉及HSV空间的转换特别适合创作工具和艺术导向的效果

颜色空间理论基础

要充分利用Colorspace Conversion节点，需要深入理解各个颜色空间的数学特性和应用场景。

RGB颜色空间

RGB颜色空间是基于三原色（红、绿、蓝）加色混合原理建立的色彩模型。在计算机图形学中，最常见的RGB空间是sRGB，它已经成为互联网和大多数应用程序的标准。

sRGB空间的关键特性包括：

• 非线性响应：sRGB应用了大约2.2的伽马值，使得数值分布更符合人类视觉系统的灵敏度
• 设备相关性：sRGB色彩与显示设备的特性紧密相关
• 存储效率：非线性编码在视觉上提供了更均匀的量化级别分布

在Shader Graph中，纹理采样默认返回sRGB空间的值，而颜色选择器也通常在此空间中工作。这意味着直接从纹理采样或使用颜色属性得到的值通常处于sRGB空间。

Linear颜色空间

线性颜色空间，也称为线性RGB，其中的数值与物理光照强度成线性正比关系。这种特性使得线性空间成为进行数学运算的理想选择。

线性空间的重要性体现在：

• 物理正确性：光照计算基于物理法则，需要在线性空间中进行才能得到准确结果
• 混合准确性：颜色混合、透明度合成等操作在线性空间中会产生更自然的结果
• 一致性：不同强度下的颜色运算结果保持一致，避免伽马失真

Unity的渲染管线内部大量使用线性空间进行计算，特别是在URP和HDRP中。了解何时需要进行空间转换对于创建高质量的着色器至关重要。

HSV颜色空间

HSV颜色空间使用色相(Hue)、饱和度(Saturation)和明度(Value)三个维度来描述颜色，这种表示方法更贴近人类对颜色的直观感知。

HSV空间的组成部分：

• 色相(H)：表示颜色的类型，在色轮上的位置，范围通常是0°到360°（在Shader中归一化为0-1）
• 饱和度(S)：表示颜色的纯度或强度，从灰色到完全饱和的颜色
• 明度(V)：表示颜色的亮度，从黑色到最亮的颜色

HSV空间的主要优势：

• 直观的色彩调整：可以独立调整色相、饱和度和明度，而不影响其他属性
• 色彩选择简化：基于色轮的色彩选择比RGB立方体更符合直觉
• 特效制作：创建色彩循环、饱和度渐变等效果更加简单直接

转换算法详解

Colorspace Conversion节点内部实现了精确的数学转换算法，理解这些算法有助于预测节点的行为并调试可能出现的问题。

RGB到Linear转换算法

从sRGB到Linear空间的转换涉及伽马解码过程，其数学表达式为：

float3 linearRGBLo = In / 12.92;
float3 linearRGBHi = pow(max(abs((In + 0.055) / 1.055), 1.192092896e-07), float3(2.4, 2.4, 2.4));
Out = float3(In <= 0.04045) ? linearRGBLo : linearRGBHi;

这个算法的核心是分段函数：

• 对于暗部区域（In <= 0.04045），使用线性变换，避免在极低值处出现精度问题
• 对于亮部区域，使用幂律函数进行伽马解码
• 使用max(abs(...), 1.192092896e-07)确保数值稳定性，避免出现无效的幂运算

这种转换对于光照计算至关重要，因为物理光照方程在线性空间中才能正确工作。

Linear到RGB转换算法

从Linear到sRGB的转换是伽马编码过程，与上述过程相反：

float3 sRGBLo = In * 12.92;
float3 sRGBHi = (pow(max(abs(In), 1.192092896e-07), float3(1.0 / 2.4, 1.0 / 2.4, 1.0 / 2.4)) * 1.055) - 0.055;
Out = float3(In <= 0.0031308) ? sRGBLo : sRGBHi;

这个转换的特点：

• 同样使用分段函数，临界点在0.0031308
• 确保转换后的颜色值在标准显示设备上正确显示
• 是渲染管线的最后步骤之一，在输出到帧缓冲区之前应用

RGB与HSV互转算法

RGB与HSV之间的转换涉及更复杂的几何关系，因为这两个颜色空间的根本结构不同。

从RGB到HSV的转换算法：

float4 K = float4(0.0, -1.0 / 3.0, 2.0 / 3.0, -1.0);
float4 P = lerp(float4(In.bg, K.wz), float4(In.gb, K.xy), step(In.b, In.g));
float4 Q = lerp(float4(P.xyw, In.r), float4(In.r, P.yzx), step(P.x, In.r));
float D = Q.x - min(Q.w, Q.y);
float E = 1e-10;
Out = float3(abs(Q.z + (Q.w - Q.y)/(6.0 * D + E)), D / (Q.x + E), Q.x);

这个算法的关键点：

• 通过比较RGB分量找到最大值、中间值和最小值
• 计算色相时考虑颜色在色轮上的位置
• 饱和度计算基于最大值与最小值的差异
• 明度直接取RGB分量中的最大值

从HSV到RGB的转换算法：

float4 K = float4(1.0, 2.0 / 3.0, 1.0 / 3.0, 3.0);
float3 P = abs(frac(In.xxx + K.xyz) * 6.0 - K.www);
Out = In.z * lerp(K.xxx, saturate(P - K.xxx), In.y);

这个算法的特点：

• 基于色相在色轮上的位置计算RGB分量
• 使用lerp和saturate确保结果在有效范围内
• 明度值直接缩放最终结果

实际应用案例

Colorspace Conversion节点在Shader Graph中有广泛的应用场景，以下是一些典型的用例。

光照计算中的颜色空间转换

在实现自定义光照模型时，正确的颜色空间处理至关重要。一个常见的应用是将纹理颜色从sRGB转换到Linear空间进行光照计算：

• 首先使用Sample Texture 2D节点采样纹理
• 将采样结果连接到Colorspace Conversion节点的In端口
• 设置From为RGB，To为Linear
• 将转换后的Linear颜色用于光照计算
• 计算完成后，再将结果从Linear转换回RGB用于输出

这种工作流程确保了：

• 光照计算在线性空间中正确进行
• 最终颜色适合显示设备
• 避免了伽马不正确导致的光照过亮或过暗问题

色彩调整特效

利用HSV颜色空间可以创建直观的色彩调整效果。例如，实现一个可动态调整色调的着色器：

• 将原始RGB颜色转换为HSV空间
• 使用Time节点驱动色相值循环变化
• 保持饱和度和明度不变
• 将调整后的HSV转换回RGB空间

这种方法的优势：

• 色相调整自然且符合视觉预期
• 可以轻松创建色彩循环动画
• 不影响图像的对比度和亮度

高级图像处理

在实现复杂的图像处理效果时，经常需要在不同颜色空间之间切换以利用各自的优势：

• 在RGB空间进行边缘检测和纹理分析
• 转换到HSV空间进行选择性色彩调整
• 在Linear空间进行模糊和混合操作
• 最终转换回RGB空间输出

多空间协作的例子：

• 饱和度增强：在HSV空间中增加S分量
• 色彩键控：在HSV空间中基于色相进行抠像
• 色调映射：在Linear空间中处理HDR内容，然后转换到RGB

性能考虑与最佳实践

在使用Colorspace Conversion节点时，需要考虑性能影响并遵循最佳实践。

性能影响分析

颜色空间转换涉及数学运算，不同转换路径的计算成本各不相同：

• RGB与Linear之间的转换包含条件判断和幂运算，计算成本中等
• 涉及HSV的转换包含更多向量运算和条件判断，计算成本较高
• 相同空间之间的转换成本最低，基本上是直通操作

优化建议：

• 避免在片段着色器中不必要的重复转换
• 考虑在顶点着色器或预处理阶段进行转换
• 对于静态数据，预先计算转换结果

精度考虑

颜色空间转换中的精度问题需要注意：

• 极低值处理：转换算法中包含对小值的特殊处理，避免数值不稳定
• 色相环绕：HSV色相是循环的，处理边界情况时需要注意
• 伽马校正的精度对最终视觉效果影响显著

精度最佳实践：

• 在关键计算中使用高精度浮点数
• 测试极端输入值下的节点行为
• 了解不同平台上的精度差异

工作流程整合

将Colorspace Conversion节点有效整合到Shader Graph工作流程中：

• 建立标准的颜色空间处理流程
• 使用Sub Graph封装常用的转换组合
• 为团队制定颜色空间使用规范
• 在Shader中添加适当的注释说明颜色空间假设

文档和维护建议：

• 记录着色器中关键节点的颜色空间状态
• 使用一致的命名约定标识颜色空间
• 定期审查和测试颜色相关代码

故障排除与常见问题

在使用Colorspace Conversion节点时可能会遇到各种问题，以下是一些常见问题及其解决方案。

颜色显示不正确

当最终渲染结果与预期不符时，可能的原因包括：

• 错误的颜色空间假设：确保清楚每个纹理和颜色值的颜色空间
• 缺失必要的转换：检查渲染管线中是否缺少必要的伽马校正
• 平台差异：不同平台可能有不同的颜色空间默认值

诊断步骤：

• 检查输入输出的数值范围
• 验证From和To设置是否正确
• 测试简单的已知颜色转换

性能问题

如果着色器性能不如预期，可能的原因：

• 过于频繁的颜色空间转换
• 在不需要高精度的情况下使用复杂转换
• 未能利用硬件加速的转换功能

优化策略：

• 使用性能分析工具识别热点
• 考虑将转换移至较低频率的计算阶段
• 评估是否真的需要实时转换

数值精度问题

极端情况下可能出现的数值问题：

• 极低值下的精度损失
• 色相环绕时的边界问题
• 伽马校正中的溢出问题

解决方案：

• 使用更高精度的数据类型
• 实现自定义的边界处理
• 添加数值安全保护

进阶应用与技巧

掌握了Colorspace Conversion节点的基本原理后，可以探索一些进阶应用和技巧。

自定义颜色空间转换

虽然Shader Graph提供了内置的转换节点，但有时可能需要实现自定义的转换：

• 使用Math节点手动实现特定转换算法
• 创建针对特定需求的优化版本
• 实现非标准颜色空间之间的转换

自定义转换的优势：

• 针对特定用例优化性能
• 实现特殊的色彩处理需求
• 提供更大的灵活性和控制力

多空间混合技术

高级着色器效果可能需要在多个颜色空间中进行操作：

• 在Linear空间进行光照计算
• 在HSV空间进行色彩调整
• 在RGB空间进行后期处理

混合工作流程的例子：

• HDR色调映射：在Linear空间处理高动态范围，然后转换到RGB
• 选择性色彩校正：在HSV空间识别特定颜色范围，在RGB空间进行处理
• 物理正确的混合：在线性空间进行透明度混合，避免伽马问题

与其他节点的协同工作

Colorspace Conversion节点与其他Shader Graph节点的结合使用：

• 与Custom Function节点结合实现特殊算法
• 与Sub Graph结合创建可重用的颜色处理模块
• 与Branch节点结合实现条件转换逻辑

集成技巧：

• 创建颜色空间感知的Sub Graph
• 使用Switch节点根据条件选择不同的转换路径
• 利用Vertex Color和UV数据驱动颜色空间参数

---
