技术说明：基于 Wi-Fi Aware™的 Miracast® 应用

如需要了解更多Wi-Fi相关知识，请点击下方连接

https://blog.csdn.net/weixin_47456647/article/details/155307103?spm=1011.2415.3001.5331

1 引言

本技术说明包含设备厂商在实现 "基于 Wi-Fi Aware™的 Miracast®" 时所需的重要信息，描述了将 Wi-Fi Aware 引入 Miracast 的推荐方法。

Wi-Fi Aware $2$ 扩展了 Wi-Fi 的能力，可在无需传统网络基础设施的情况下，快速发现、连接其他 Wi-Fi 设备并进行数据交换。它基于用户的即时位置与偏好，建立独立的设备到设备 Wi-Fi 连接，提供丰富的 "即时场景" 体验，适用于支持多设备间的数据通信。

Miracast $1$ 目前基于 Wi-Fi 直连、隧道直连链路建立（TDLS）及 Wi-Fi 基础设施网络实现连接。Wi-Fi Aware 是 Miracast 新增的可选连接方式。

本技术说明涵盖 "基于 Wi-Fi Aware 的 Miracast" 的架构、连接拓扑、发现、连接建立与终止流程。支持该功能的设备可作为 Miracast 规范 $1$ 中定义的 "Miracast 源端" 或 "Miracast 接收端"。本说明未明确的细节，需遵循 Wi-Fi Aware 与 Miracast 规范 $1$ $2$ 。

2 结合 Wi-Fi Aware 的 Miracast 架构

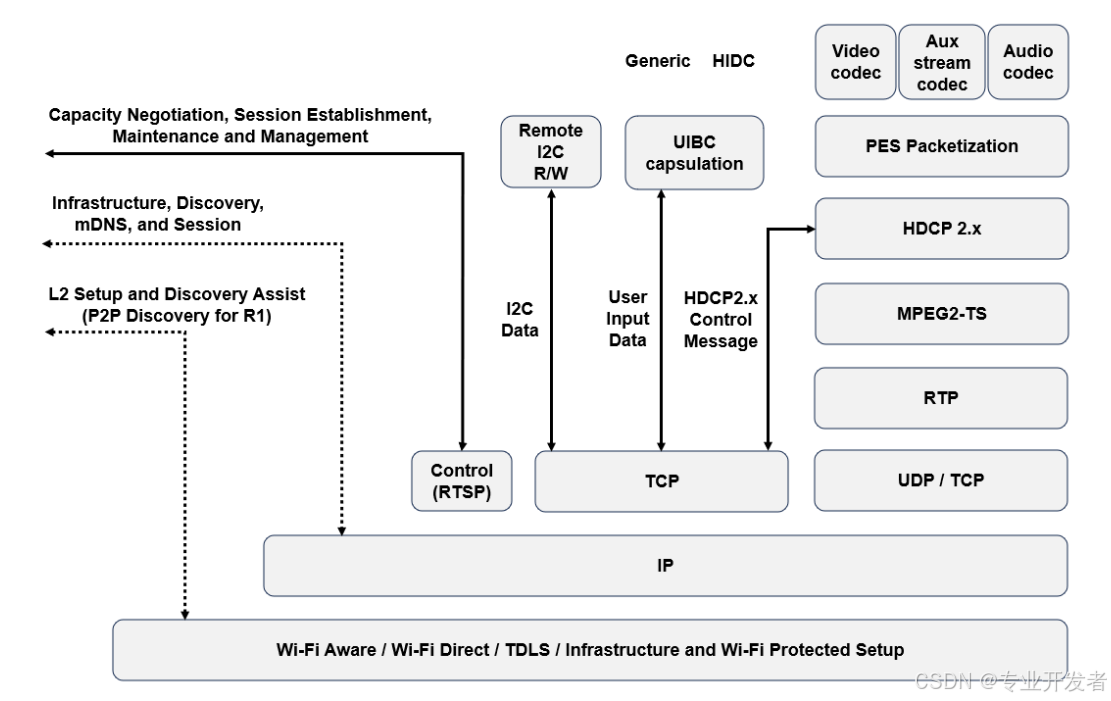

图 1 展示了扩展 Wi-Fi Aware 后的 Miracast 架构。Wi-Fi Aware 作为可选连接方式，与 Wi-Fi 直连、TDLS 及 Wi-Fi 基础设施并列。

3 基于 Wi-Fi Aware 的连接拓扑

Miracast 源端与接收端需通过 Miracast 连接传输所有数据与控制消息，该连接可采用 Wi-Fi 直连、TDLS、基础设施网络或 Wi-Fi Aware 中的任意一种方式。

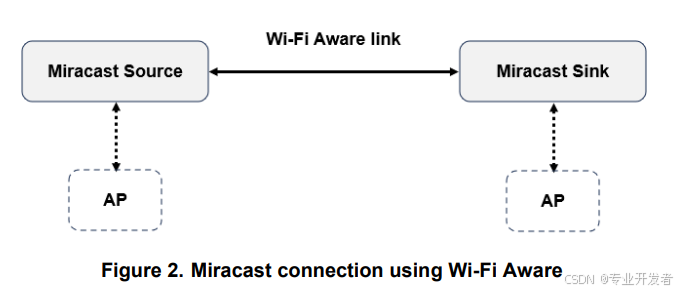

图 2 展示了基于 Wi-Fi Aware 的 Miracast 连接。

注：文中引用失效的图中所示的接入点（AP），可以是同一 AP、不同 AP，也可以不存在。

在服务发现中，Miracast 源端需作为订阅者，Miracast 接收端需作为发布者。

Miracast 设备可支持与基础设施基本服务集（BSS）的并发运行。

Miracast 设备应支持通过 mDNS/DNS-SD 记录 $3$ 实现服务发现与连接。

4.1 Miracast 发现

4.1.1 服务发现

基于 Wi-Fi 连接的 Miracast 发现流程，构建于 Wi-Fi Aware 服务发现方法之上（该方法在 Wi-Fi Aware $2$ 中定义，使用 mDNS/DNS-SD 记录）。通过 Wi-Fi Aware 传递 mDNS/DNS-SD 记录的推荐实践在 $3$ 中描述，Miracast 在 $3$ 中被映射为通用服务。

本技术说明中定义的服务类型，与 Miracast $1$ 中定义的服务类型兼容。本技术说明中 Miracast 使用的两种服务类型为：

Miracast 源端：displayr._tcp
Miracast 接收端：display._tcp

服务 ID 的值通过 Wi-Fi Aware $2$ 中定义的发布功能获取：

服务 ID：0xAB、0x1E、0x99、0x8A、0x3A、0x94（对应 "display._tcp"）

服务实例名称用于提供服务实例的额外描述，关于实例名称的命名规则详见 $4$ ，例如 "Living Room TV"。

PTR 查询（主动或被动）可编码在 Wi-Fi Aware 订阅消息中，格式如下：

属性 ID：0x03 - 服务描述符属性
- 服务 ID：0xAB、0x1E、0x99、0x8A、0x3A、0x94 - 基于 Wi-Fi Aware 的 Miracast

PTR 查询信息还可额外编码在 Wi-Fi Aware 订阅消息中，格式如下：

属性 ID：0x0E - 服务描述符扩展属性
- 服务信息
  - OUI：0x50-6F-9A（Wi-Fi 联盟）
  - 服务协议类型：0x02 - 通用
  - 服务特定信息（GSP）
    - 子属性 ID：0x02 - 服务名称
      - 值：_display._tcp - 基于 Wi-Fi Aware 的 Miracast

PTR 响应（请求式或自发式）可编码在 Wi-Fi Aware 发布消息中（包含多种服务类型），格式如下：

属性 ID：0x03 - 服务描述符属性
- 服务 ID：0xAB、0x1E、0x99、0x8A、0x3A、0x94 - 基于 Wi-Fi Aware 的 Miracast
属性 ID：0x0E - 服务描述符扩展属性
- 服务信息
  - OUI：0x50-6F-9A（Wi-Fi 联盟）
  - 服务协议类型：0x02 - 通用
  - 服务特定信息（GSP）
    - 子属性 ID：0x02 - 服务名称（可选）
      - 值：_display._tcp - 基于 Wi-Fi Aware 的 Miracast
    - 子属性 ID：0x03 - 服务实例名称
      - 值：DNS-SD 实例名称（例如 "Living Room TV"）
    - 子属性 ID：0x04 - 文本信息
      - 值：按 $2$ 中表 150 编码的 TXT 记录字段

4.1.2 设备发现

基于 Wi-Fi Aware 的 Miracast 设备发现，构建于 Wi-Fi Aware $2$ 中定义的同步方法之上，使 Miracast 设备能够发现相邻的 Miracast 设备，并判断是否可建立后续的 Miracast 连接。

若 Miracast 接收端负责按 Wi-Fi Aware $2$ 中的方法传输 Wi-Fi Aware 信标，则需包含服务 ID 列表属性：

属性 ID：0x02 - 服务 ID 列表属性
- 服务 ID：0xAB、0x1E、0x99、0x8A、0x3A、0x94 - 基于 Wi-Fi Aware 的 Miracast

若 Miracast 源端负责传输 Wi-Fi Aware 信标，则需包含订阅 ID 列表属性：

属性 ID：0x28 - 订阅服务 ID 列表属性
- 服务 ID：0xAB、0x1E、0x99、0x8A、0x3A、0x94 - 基于 Wi-Fi Aware 的 Miracast

Miracast 设备需包含 WFD 信息元素（WFD IE），其中同时包含 WFD 设备信息子元素与 WFD R2 设备信息子元素 $1$ ，并将其加入所有 NAN 信标、发布和订阅帧中。Miracast 设备使用 WFD 容器属性来承载 WFD IE。

4.2 基于 Wi-Fi Aware 的 Miracast 连接建立

若 Miracast 设备希望通过 Wi-Fi Aware 连接建立 Miracast 会话，应先通过 Wi-Fi Aware 发送发布消息。

Miracast 设备间成功建立连接后，需按照 Miracast $1$ 中的规定执行 Miracast 能力协商。能力协商成功后，两台 Miracast 设备即完成配对，下一步是按 $1$ 中定义的流程建立 Miracast 会话。

4.2.1 基于 Wi-Fi Aware 的 Miracast 数据路径建立

基于 Wi-Fi Aware 的 Miracast 连接，构建于 Wi-Fi Aware $2$ 中定义的单播数据通信操作之上。通过 mDNS/DNS-SD 建立 TCP/IP 连接的 Wi-Fi Aware 数据路径建立推荐实践，在 $3$ 中描述。

Miracast 设备间成功建立数据路径后，已连接的 Miracast 设备会尝试按 Miracast $1$ 中描述的方式建立 TCP/IP 连接。

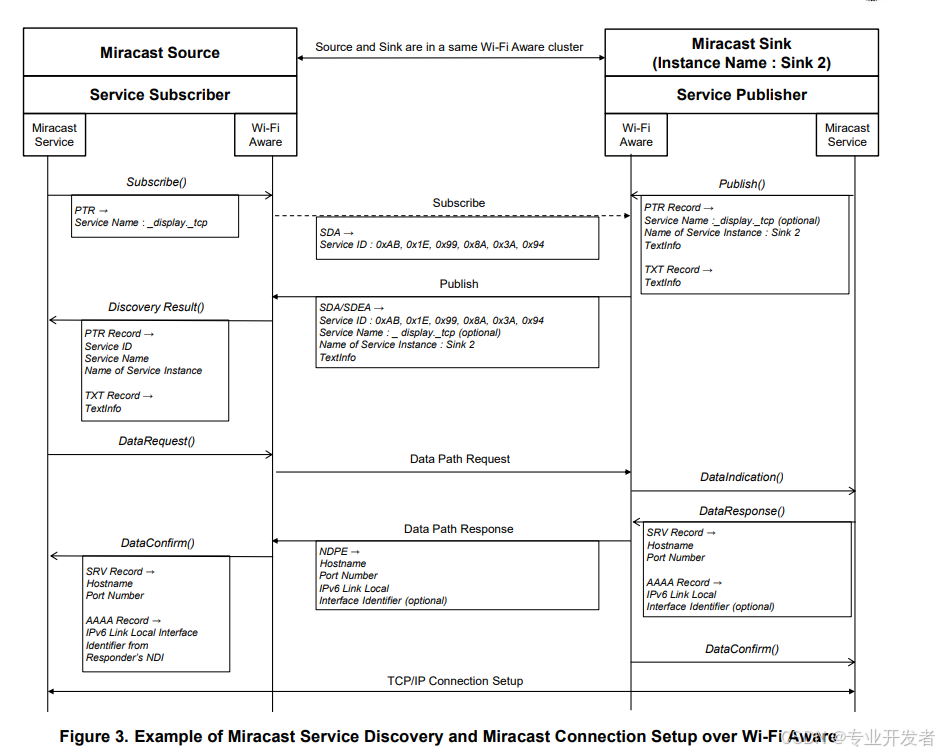

图 3：基于 Wi-Fi Aware 的 Miracast 服务发现与连接建立示例

4.2.2 Wi-Fi Aware 与基础设施网络的并发访问

使用 Wi-Fi Aware 进行 Miracast 会话时，Miracast 源端和 / 或接收端也可关联到某个 AP。此类 Miracast 设备应支持与 Wi-Fi BSS 的并发流量访问，且对分发系统上其他设备的干扰最小。

若 Miracast 设备已关联到 AP，可在 NAN 信标、发布和订阅帧中包含 NAN 可用性属性，该属性用于指示关联 AP 的信道及偏好：

属性 ID：0x12 - NAN 可用性属性
- 使用偏好为 3 的潜在可用性条目

同时关联到 AP 的 Miracast 设备，需遵循 Wi-Fi Aware $2$ 中关于 Wi-Fi Aware 链路并发访问的流程。

4.3 基于 Wi-Fi Aware 的 Miracast 连接终止

使用 Wi-Fi Aware 时，Miracast 源端或接收端可通过 Wi-Fi Aware $2$ 中定义的连接终止方法，有序终止 Miracast 连接。
