SiC碳化硅技术原理与器件设计全面解析

1. SiC 材料的技术背景与应用价值

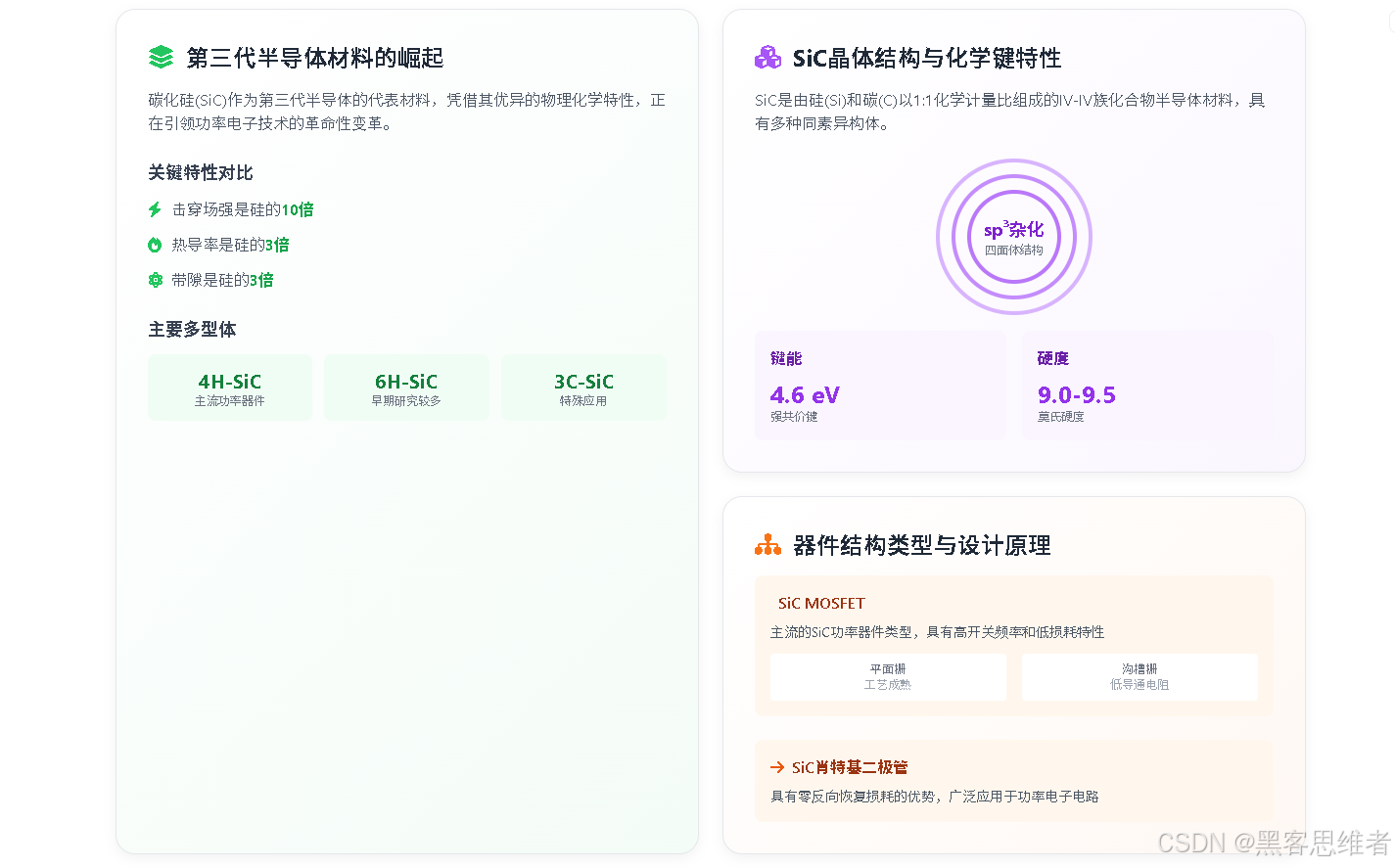

1.1 第三代半导体材料的崛起

在全球能源转型和数字化浪潮的推动下，传统硅基半导体材料的物理极限日益凸显，第三代半导体材料应运而生。碳化硅（SiC）作为第三代半导体的代表材料，凭借其优异的物理化学特性，正在引领功率电子技术的革命性变革。

第三代半导体材料是指禁带宽度（Eg）大于 2.3eV 的半导体材料，主要包括碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石等。相比第一代硅（Si）和第二代砷化镓（GaAs）材料，第三代半导体在击穿场强、热导率、电子饱和漂移速度等关键参数上具有显著优势。

SiC 作为碳和硅的化合物半导体，其独特的晶体结构和化学键特性赋予了它超越传统材料的性能优势。在功率器件应用中，SiC 的绝缘击穿场强是硅的 10 倍，带隙是硅的 3 倍，热导率是硅的 3 倍，这些特性使其能够在高温、高压、高频环境下稳定工作。

1.2 SiC 在功率器件领域的战略地位

SiC 材料在功率器件领域具有不可替代的战略地位，主要体现在以下几个方面：

高效率转换能力：SiC 功率器件能够实现更高的开关频率和更低的开关损耗。在新能源汽车主驱逆变器中，采用 SiC 器件可以将开关频率从传统 IGBT 的 16-20kHz 提升至 60kHz，功率密度提升 30% 以上。

高温工作特性：SiC 器件的结温可以达到 200℃，而传统硅器件通常只能在 150℃以下工作。这一特性使得 SiC 器件能够在更恶劣的环境中工作，减少散热系统的设计复杂度和成本。

高功率密度优势：SiC 模块的功率密度可达 IGBT 的 2-3 倍（>100W/cm²），能够显著减小系统体积和重量。在电动汽车、轨道交通、航空航天等对功率密度要求极高的应用场景中，SiC 材料展现出巨大优势。

系统级优化潜力：SiC 器件的高频特性不仅提升了器件本身的性能，还能带来系统级的优化。通过提高开关频率，可以减小系统中电感、电容等被动元件的尺寸，进一步提升系统的能量密度和效率。

1.3 产品开发的技术需求分析

针对用户的产品开发需求，本报告将重点关注以下几个技术维度：

器件设计原理：深入解析 SiC 材料的原子结构、电子能带特性，为器件设计提供理论基础。重点分析 4H-SiC、6H-SiC、3C-SiC 等不同多型体的特性差异及其对器件性能的影响。

工艺制造技术：详细介绍 SiC 器件的制造工艺流程，包括衬底制备、外延生长、器件制造、封装测试等关键环节。特别关注与硅工艺的差异和特殊工艺要求。

器件结构设计：系统分析 SiC MOSFET、SiC 肖特基二极管等主要器件类型的结构设计，包括平面栅、沟槽栅等不同结构的设计要点和性能特点。

应用设计要点：针对产品开发需求，重点分析 SiC 器件在不同应用场景下的设计考虑，包括驱动电路设计、热管理、可靠性设计等关键技术要点。

2. SiC 基础原理：从原子层面的运行机制

2.1 SiC 晶体结构与化学键特性

2.1.1 原子排列与晶体结构类型

SiC 是由硅（Si）和碳（C）以 1:1 化学计量比组成的 IV-IV 族化合物半导体材料。其基本结构单元为 Si-C 四面体，其中每个硅原子与四个碳原子共价键合，每个碳原子也与四个硅原子共价键合，配位数均为 4。这种四面体结构是 SiC 具有优异物理化学特性的根本原因。

SiC 的一个显著特点是具有多种同素异构体（多型体，polytypes），目前已发现超过 200 种不同的多型体。这些多型体的差异主要体现在 Si-C 双原子层沿 [0001] 方向的堆叠顺序不同。根据晶体结构的对称性，SiC 主要分为三大类：

立方晶系（β-SiC）：

• 3C-SiC：唯一的立方晶系结构，具有闪锌矿型结构，在低温下稳定存在

• 晶格常数：a = 4.3596 Å（297K）

• 带隙宽度：2.36 eV

• 主要应用：主要用于研究和特殊应用，在功率器件中应用较少

六方晶系（α-SiC）：

• 4H-SiC：堆叠顺序为 "ABCB"，是目前功率器件应用最广泛的多型体

• 晶格常数：a = 3.0730 Å，c = 10.053 Å（300K）

• 带隙宽度：3.26 eV

• 电子迁移率：约 900 cm²/V・s

• 6H-SiC：堆叠顺序为 "ABCACB"，是早期研究较多的多型体

• 晶格常数：a = 3.0730 Å，c = 15.118 Å（297K）

• 带隙宽度：3.02 eV

• 电子迁移率：较低，约为 4H-SiC 的一半

三方晶系（菱面体）：

• 15R-SiC：具有复杂的 15 层堆叠结构

• 带隙宽度：约 3.1 eV

• 应用相对较少

从器件应用角度看，4H-SiC 因其在带隙宽度、电子迁移率、各向异性等方面的综合优势，成为功率器件的首选材料。

2.1.2 sp³ 杂化轨道与共价键形成

SiC 晶体中，硅原子和碳原子均采用 sp³ 杂化轨道形成共价键。每个原子的一个 s 轨道与三个 p 轨道混合，形成四个等价的 sp³ 杂化轨道，这些轨道指向正四面体的四个顶点，彼此间夹角为 109.5°。

在 Si-C 键的形成过程中，碳原子和硅原子通过 sp³ 杂化轨道共享电子对，形成强共价键。这种共价键的键能高达 4.6 eV，是 SiC 具有高硬度和高熔点的根本原因。由于硅的电负性为 1.8，碳的电负性为 2.5，价电子更倾向于局域化在碳原子附近，因此 Si-C 键具有一定的极性。

共价键占 SiC 晶体结合方式的 88%，这种强共价键特性赋予了 SiC 以下优异性能：

• 极高的硬度：莫氏硬度 9.0-9.5，仅次于金刚石

• 高熔点：约 2730℃，在高温下仍能保持结构稳定

• 高热导率：120-270 W/(m・K)，优于铜

• 化学稳定性：在常温下几乎不与任何化学物质反应

2.1.3 电子能带结构与载流子特性

SiC 具有间接跃迁型能带结构，不同多型体的禁带宽度存在差异。以 4H-SiC 为例，其主要能带参数如下：

能带结构参数：

• 禁带宽度（Eg）：3.26 eV（是硅的 3 倍）

• 导带底位置：位于布里渊区的 M 点附近

• 价带顶位置：位于 Γ 点

载流子特性：

• 电子迁移率：μn = 900 cm²/V・s（4H-SiC）

• 空穴迁移率：μp = 100 cm²/V・s（4H-SiC）

• 电子饱和漂移速度：2×10⁷ cm/s（是硅的 2 倍）

• 介电常数：9.7（相对值）

与硅相比，SiC 的能带结构具有以下特点：

1. 宽禁带特性：3.26 eV 的禁带宽度使得 SiC 在高温下仍能保持较低的本征载流子浓度，确保器件在 200℃高温下的稳定工作。

2. 高击穿场强：SiC 的击穿场强约为 2-4 MV/cm，是硅的 10 倍。这意味着在相同耐压要求下，SiC 器件可以采用更高的掺杂浓度和更薄的漂移层，从而显著降低导通电阻。

3. 各向异性：4H-SiC 和 6H-SiC 具有明显的各向异性，沿不同晶向的电子迁移率存在差异。例如，6H-SiC 的纵向迁移率和横向迁移率相差近 5 倍。

4. 载流子输运特性：SiC 中主要的散射机制包括声学声子散射、光学声子散射、电离杂质散射等。在高电场下，电子的漂移速度会趋于饱和，饱和速度约为 2×10⁷ cm/s。

2.2 SiC 材料的物理化学特性

2.2.1 物理特性分析

SiC 材料具有一系列优异的物理特性，这些特性决定了其在极端环境下的应用潜力：

密度与机械性能：

• 密度：3.21-3.23 g/cm³（仅为钢的 40%）

• 弹性模量：420-480 GPa

• 泊松比：0.14-0.19

• 抗弯强度：400-600 MPa（优于氮化硅陶瓷）

• 断裂韧性：3.5-4.5 MPa・m¹/²

SiC 的低密度和高机械强度使其特别适合轻量化应用，如航空航天、电动汽车等领域。同时，其高硬度和优异的耐磨性使其成为理想的磨料和结构材料。

热学特性：

• 熔点：约 2730℃

• 热导率：120-270 W/(m・K)（优于铜）

• 热膨胀系数：4.0-4.7×10⁻⁶/℃

• 比热容：0.8 J/(g・K)

SiC 的高热导率和低热膨胀系数使其具有优异的热稳定性，能够承受 300℃/min 的温度剧变而不发生开裂。这一特性对于高功率密度应用至关重要，可以有效降低散热系统的设计要求。

电学特性：

• 本征电阻率：>10¹² Ω・cm（室温）

• 击穿场强：2-4 MV/cm（是硅的 10 倍）

• 电子饱和漂移速度：2×10⁷ cm/s

• 相对介电常数：9.7

这些电学特性使得 SiC 器件能够在高压、高频环境下稳定工作，同时保持高效率。

2.2.2 化学稳定性与热氧化行为

SiC 具有优异的化学稳定性，在常温下几乎不与任何化学物质反应，包括强酸、强碱等腐蚀性介质。这种化学惰性源于其强共价键结构和稳定的晶体结构。

然而，在高温氧化环境下，SiC 会发生氧化反应，这是其作为高温材料应用时需要重点关注的问题：

热氧化行为：

• 氧化起始温度：约 1000℃

• 主要氧化产物：SiO₂

• 氧化机制：SiC + O₂ → SiO₂ + CO

在 1000-1400℃温度范围内，SiC 的氧化速率相对较低，这是因为表面形成的 SiO₂层具有一定的保护作用。但在 1400℃以上，SiO₂层会发生晶型转变（从无定形转变为方石英），伴随显著的体积膨胀，可能导致保护层开裂剥落，加速氧化进程。

抗氧化性能的影响因素：

1. 温度：氧化速率随温度升高呈指数增长

2. 气氛：氧化性气氛（空气、氧气）会加速氧化

3. 表面状态：表面粗糙度、缺陷密度等会影响氧化速率

4. 杂质含量：某些杂质会催化氧化反应

为提高 SiC 在高温氧化环境下的稳定性，可以采用以下措施：

• 表面涂层保护（如 Si₃N₄、Al₂O₃等）

• 合金化改性（添加抗氧化元素）

• 优化表面处理工艺

2.2.3 与硅材料的性能对比优势

SiC 相比硅材料在多个关键性能参数上具有显著优势，这些优势使其在特定应用领域具有不可替代的地位：

性能参数	硅 (Si)	4H-SiC	优势倍数
禁带宽度 (eV)	1.12	3.26	2.9 倍
击穿场强 (MV/cm)	0.3	3	10 倍
热导率 (W/(m・K))	150	250-490	1.7-3.3 倍
电子迁移率 (cm²/V・s)	1400	900	0.64 倍
电子饱和漂移速度 (10⁷ cm/s)	1	2	2 倍
工作温度 (℃)	<150	<250	1.7 倍
从对比表可以看出，SiC 在以下方面具有明显优势：

1. 高压性能：10 倍的击穿场强意味着相同耐压等级的 SiC 器件可以设计得更小、更高效

2. 高温性能：更高的禁带宽度和热导率使 SiC 器件能够在更高温度下工作

3. 高频性能：更高的电子饱和漂移速度适合高频应用

4. 功率密度：综合优势使 SiC 器件的功率密度大幅提升

需要注意的是，SiC 的电子迁移率低于硅，这在某些低频应用中可能是一个劣势。但在高压、高温、高频应用中，SiC 的综合优势远超这一劣势。

2.3 不同多型体的特性差异

SiC 的多型体特性是其独特之处，不同多型体在结构和性能上存在显著差异，这为器件设计提供了更多选择：

4H-SiC 的特性：

• 带隙宽度：3.26 eV，是 SiC 多型体中最宽的

• 电子迁移率：约 900 cm²/V・s，在六方晶系中最高

• 各向异性：相对较小，有利于器件设计

• 应用：目前功率器件的主流选择，特别适合高压应用

6H-SiC 的特性：

• 带隙宽度：3.02 eV

• 电子迁移率：约 400-500 cm²/V・s，明显低于 4H-SiC

• 各向异性：严重，纵向和横向迁移率相差近 5 倍

• 应用：早期功率器件应用较多，目前逐渐被 4H-SiC 替代

3C-SiC 的特性：

• 带隙宽度：2.36 eV，是 SiC 多型体中最小的

• 电子迁移率：最高，可达 1000 cm²/V・s 以上

• 晶体结构：立方对称，无各向异性

• 应用：主要用于研究和特殊应用，在功率器件中应用较少

从器件应用角度分析，4H-SiC 在以下方面具有综合优势：

1. 器件性能：较高的电子迁移率和适中的带隙宽度使其在导通电阻和开关性能之间达到良好平衡

2. 工艺成熟度：4H-SiC 的晶体生长和器件制造工艺相对成熟，良率较高

3. 温度稳定性：较宽的带隙使其在高温下仍能保持良好的性能稳定性

4. 设计灵活性：较小的各向异性简化了器件设计和工艺控制

因此，在产品开发中，4H-SiC 是最适合的选择，本报告后续内容将主要以 4H-SiC 为基础进行分析。

3. SiC 器件设计技术详解

3.1 器件结构类型与设计原理

3.1.1 SiC MOSFET 结构设计

SiC MOSFET 是目前最主要的 SiC 功率器件类型，其结构设计直接影响器件的性能和可靠性。根据栅极结构的不同，SiC MOSFET 主要分为两大类：

平面栅结构：

平面栅 SiC MOSFET 是目前主流的商业化结构，具有以下特点：

• 栅极位于器件表面，通过氧化层与 SiC 基体隔离

• 结构相对简单，工艺成熟度高

• 元胞密度较高，有利于降低导通电阻

• 电场分布相对均匀，可靠性较好

平面栅结构的关键设计参数包括：

• JFET 区宽度（WJFET）：影响 JFET 电阻和栅氧化层电场强度

• 源极接触区宽度（LP++LNC）：取决于欧姆接触电阻率

• 栅氧化层厚度：通常为 50-100 nm

• 元胞间距：影响芯片面积和性能

以典型的 1200V 平面栅 SiC MOSFET 为例，其结构参数设计如下：

• 外延层厚度：15 μm，掺杂浓度 8×10¹⁵ cm⁻³

• P 基区深度：0.6 μm，掺杂浓度 2×10¹⁷ cm⁻³

• JFET 区宽度：1.0 μm，掺杂浓度 1×10¹⁶ cm⁻³

• 元胞间距：约 10-15 μm

沟槽栅结构：

沟槽栅 SiC MOSFET 通过在 SiC 衬底上刻蚀沟槽形成栅极，具有以下特点：

• 垂直沟道设计，有效提高元胞密度

• 消除了 JFET 电阻，理论上可以获得更低的导通电阻

• 工艺复杂度高，对沟槽底部氧化层质量要求严格

• 沟槽底部电场集中，需要特殊的电场缓解设计

沟槽栅结构的关键设计挑战：

1. 沟槽底部电场集中：沟槽底部的氧化层承受极高的电场强度，容易发生击穿。解决方案包括：

• 在沟槽底部增加缓冲层

• 采用 P 型掺杂下移技术，形成耗尽层缓解电场

• 优化沟槽形状，采用圆底或梯形设计

1. 氧化层质量：沟槽内氧化层的生长和质量控制是关键技术难点

2. 可靠性：沟槽结构增加了器件的应力集中点，对长期可靠性提出挑战

目前，平面栅结构仍是主流选择，沟槽栅结构尚处于研发和小批量生产阶段。

3.1.2 SiC 肖特基二极管设计

SiC 肖特基二极管（SiC SBD）是另一种重要的 SiC 功率器件，具有零反向恢复损耗的优势：

基本结构设计：

SiC SBD 通常采用以下结构：

• N 型漂移层：承受反向电压，厚度和掺杂浓度决定耐压等级

• 肖特基接触：金属（如 Ni、Ti 等）与 N 型 SiC 形成肖特基结

• 欧姆接触：N + 区提供低电阻的电流通路

• 场限环（FLR）：边缘终端结构，优化电场分布

关键设计参数：

• 外延层厚度：根据耐压要求确定，1200V 器件通常需要 15-20 μm

• 外延层掺杂浓度：影响导通电阻和击穿电压，通常为 10¹⁵-10¹⁶ cm⁻³

• 肖特基势垒高度：影响正向压降和反向漏电流，通常为 1.0-1.2 eV

• 场限环设计：包括环数、间距、掺杂浓度等参数

性能优化设计：

1. 结终端技术：采用场限环、保护环等结构优化边缘电场

2. 掺杂分布优化：通过渐变掺杂或超结结构降低导通电阻

3. 温度特性改善：通过优化肖特基接触材料和结构改善温度稳定性

3.1.3 其他器件类型

除 MOSFET 和肖特基二极管外，SiC 还可制成其他类型的功率器件：

SiC 结型场效应晶体管（JFET）：

• 结构简单，无栅氧化层，可靠性高

• 常开型器件，需要负栅压关断

• 适用于特殊应用，如同步整流

SiC 金属氧化物半导体肖特基二极管（MPS）：

• 结合了肖特基二极管和 PiN 二极管的优点

• 正向压降低，反向漏电流小

• 温度稳定性好

SiC 双极型器件：

• SiC IGBT：结合了 IGBT 的低导通压降和 SiC 的高温特性

• SiC PiN 二极管：适用于极高电压应用（>10kV）

• 技术挑战：少子寿命控制、开关损耗等

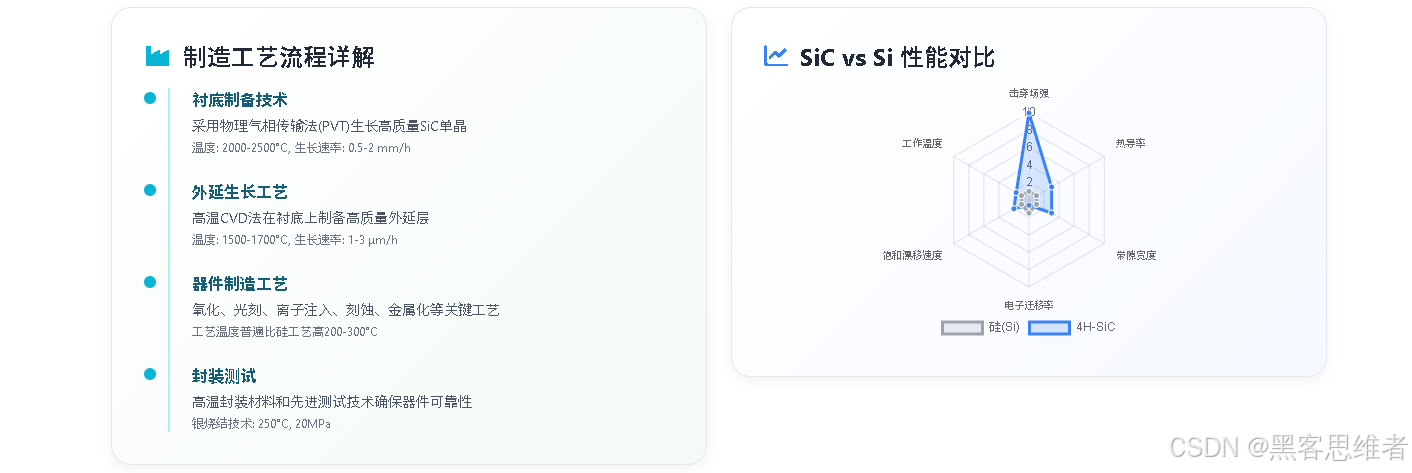

3.2 制造工艺流程详解

3.2.1 衬底制备技术

SiC 衬底制备是整个器件制造的基础，其质量直接影响最终器件的性能和良率：

物理气相传输法（PVT）生长原理：

PVT 法是目前工业生产 SiC 单晶的主流方法，其工艺过程如下：

1. 在高温炉中，SiC 粉末在 2000℃以上升华形成 Si 和 C 的气态原子

2. 气态原子在温度梯度作用下从高温区向低温区（籽晶方向）传输

3. 在籽晶表面重新结晶，实现单晶生长

4. 通过精确控制温度、压力、生长速率等参数获得高质量单晶

关键工艺参数：

• 生长温度：2000-2500℃

• 生长压力：50-200 mbar

• 温度梯度：10-20℃/cm

• 生长速率：0.5-2 mm/h

衬底加工流程：

1. 切割：使用金刚石线锯将晶锭切割成厚度≤1mm 的晶片，采用激光辅助技术减少边缘裂纹

2. 研磨：去除切割损伤层，改善表面平整度

3. 抛光：化学机械抛光（CMP）达到表面粗糙度 < 0.5 nm

4. 清洗：去除表面污染物和颗粒

5. 检测：包括晶体质量、表面质量、几何参数等

质量控制要点：

• 微管密度：<1 cm⁻²（目标值）

• 位错密度：<10³ cm⁻²（通过 PL 或 XRD 检测）

• 表面粗糙度：<0.5 nm

• 翘曲度：<100 μm

3.2.2 外延生长工艺

外延生长是在 SiC 衬底上制备高质量外延层的关键工艺：

化学气相沉积（CVD）工艺：

SiC 外延生长通常采用高温 CVD 法，主要反应体系为 SiH₄-C₃H₈-H₂：

• 反应温度：1500-1700℃

• 反应气体：SiH₄（硅源）、C₃H₈（碳源）、H₂（载气）

• 典型流量：SiH₄ 0.30 sccm，C₃H₈ 0.20 sccm，H₂ 3.0 slm

• 生长速率：1-3 μm/h

原位掺杂技术：

通过在生长过程中引入掺杂气体实现原位掺杂：

• N 型掺杂：使用 NH₃或 N₂，掺杂浓度 10¹⁵-10¹⁷ cm⁻³

• P 型掺杂：使用 C₃H₃Al 或 AlCl₃，掺杂浓度 10¹⁶-10¹⁸ cm⁻³

工艺控制要点：

1. 温度控制：精确控制炉温均匀性，确保外延层厚度和掺杂均匀性

2. 气体流量控制：精确控制 Si/C 比，通常保持 Si/C>1 以避免碳析出

3. 压力控制：通常采用低压 CVD（LPCVD），压力 50-200 Torr

4. 气流设计：优化气体流场，确保反应气体在整个晶圆表面均匀分布

质量检测方法：

• 厚度测量：红外反射法、台阶仪

• 掺杂浓度：电化学 C-V、霍尔效应测量

• 晶体质量：光致发光（PL）、X 射线衍射（XRD）

• 表面形貌：原子力显微镜（AFM）

3.2.3 器件制造工艺

SiC 器件制造工艺与硅工艺有相似之处，但也存在显著差异：

标准工艺流程：

1. 氧化层生长：

• 采用干氧氧化，温度 1200-1300℃

• 氧化层厚度：栅氧化层 50-100 nm，场氧层 1000-2000 nm

• 质量要求：界面态密度 < 10¹¹ cm⁻²・eV⁻¹

1. 光刻工艺：

• 线宽要求：≤0.5 μm

• 特殊考虑：SiC 硬度高，需要特殊的光刻胶和显影工艺

• 对准精度：±0.1 μm

1. 离子注入：

• 注入离子：N 型（N⁺）、P 型（Al⁺、B⁺）

• 注入能量：50-300 keV

• 注入剂量：10¹²-10¹⁶ cm⁻²

• 激活退火：>1600℃，在 Ar 或 N₂气氛中进行

1. 刻蚀工艺：

• 采用反应离子刻蚀（RIE）

• 刻蚀气体：通常使用 CF₄、SF₆等

• 刻蚀深度：3-5 μm（器件隔离）

• 关键：控制刻蚀选择性和表面质量

1. 金属化工艺：

• 源漏接触：Ti/Al/Ni 多层结构，厚度 200-500 nm

• 栅电极：多晶硅或金属（如 W）

• 欧姆接触形成：通过高温退火（900-1100℃）实现

1. 钝化和封装：

• 钝化层：通常采用 Si₃N₄或 Al₂O₃

• 封装：采用高温封装材料，如银烧结（250℃，20MPa）

与硅工艺的主要差异：

1. 高温工艺：SiC 工艺温度普遍比硅工艺高 200-300℃

2. 刻蚀难度：SiC 硬度高，需要更强的等离子体刻蚀

3. 氧化特性：SiC 热氧化速率慢，需要更高的温度和更长的时间

4. 注入激活：SiC 中离子注入需要更高的激活温度

3.3 器件性能优化设计

3.3.1 关键参数设计与仿真

器件性能优化需要通过精确的参数设计和仿真分析来实现：

器件仿真工具：

常用的器件仿真软件包括：

• Silvaco Atlas：用于器件结构设计和电学特性仿真

• Sentaurus Device：支持复杂物理模型和工艺协同仿真

• Medici：适用于功率器件的二维和三维仿真

关键设计参数优化：

1. 平面栅 MOSFET 参数优化：

• JFET 区宽度（WJFET）优化：

• 较宽的 WJFET 可降低 JFET 电阻，但增加栅氧化层电场

• 优化目标：在保证可靠性的前提下最小化导通电阻

• 典型值：1.0-1.5 μm

• 外延层设计：

• 厚度：根据耐压要求，1200V 器件约 15 μm

• 掺杂浓度：8×10¹⁵-10¹⁶ cm⁻³，平衡导通电阻和击穿电压

• 元胞密度优化：

• 减小元胞间距可提高元胞密度，但受限于工艺能力

• 目前先进水平：元胞间距 < 10 μm

1. 沟槽栅 MOSFET 参数优化：

• 沟槽深度：1.5-2.0 μm

• 沟槽宽度：1.0-1.2 μm

• 沟槽间距：2.5-3.0 μm

• P 基区位置：下移 0.5-1.0 μm 以缓解电场集中

1. 肖特基二极管参数优化：

• 肖特基势垒高度：通过选择不同金属实现 1.0-1.2 eV

• 外延层设计：1200V 器件需要 15-20 μm 厚度

• 场限环设计：通常需要 5-10 个环，环间距 20-50 μm

仿真分析流程：

1. 建立器件结构模型，定义材料参数

2. 进行工艺仿真，模拟离子注入、扩散等过程

3. 进行电学特性仿真，包括：

• 静态特性：I-V 曲线、击穿特性

• 动态特性：开关特性、电容特性

• 温度特性：不同温度下的性能变化

1. 根据仿真结果优化设计参数，迭代设计

3.3.2 可靠性设计要点

SiC 器件的可靠性设计是产品开发的关键环节：

栅氧化层可靠性：

SiC/SiO₂界面存在较高的界面态密度（约 10¹¹-10¹² cm⁻²・eV⁻¹），是影响器件可靠性的主要因素：

1. 界面态控制：

• 优化氧化工艺：采用干氧氧化，控制氧化温度和时间

• 表面预处理：采用氢氟酸处理去除表面碳污染

• 界面钝化：通过退火或等离子体处理降低界面态密度

1. 栅氧质量控制：

• 氧化层厚度均匀性：±5% 以内

• 缺陷密度：通过电容 - 电压（C-V）测试检测

• 击穿强度：>10 MV/cm

1. 栅压设计：

• 栅极驱动电压：推荐 + 15V/+18V 开启，-4V 关断

• 栅压摆幅：避免超过 ±20V，防止栅氧击穿

• 米勒效应控制：通过优化驱动电路和布局减小米勒电容影响

热机械可靠性：

SiC 与封装材料的热膨胀系数差异会产生热应力：

1. 材料匹配：

• SiC 热膨胀系数：4.0×10⁻⁶/K

• 铜热膨胀系数：17×10⁻⁶/K

• 选择匹配的基板材料，如 Si₃N₄（热膨胀系数 3.2×10⁻⁶/K）

1. 封装技术：

• 采用银烧结技术替代传统焊料，可承受 250℃高温

• 芯片粘结强度：>30 MPa

• 键合线：采用铝线或铜线，优化键合工艺

1. 热循环可靠性：

• 温度循环范围：-40℃至 + 175℃

• 循环次数：>1000 次（目标值）

• 失效模式：焊料层开裂、键合线脱落

长期稳定性设计：

1. 温度稳定性：

• 优化掺杂分布，改善 RDS (on) 温度系数

• 目标：25-175℃范围内 RDS (on) 增长 < 2 倍

• 正温度系数有利于并联应用

1. 电流能力设计：

• 额定电流：根据散热条件确定，通常按 100A/cm² 设计

• 短路电流：可承受 10 倍额定电流，持续时间 > 10 μs

• 雪崩能力：通过优化设计提高雪崩耐量

1. ESD 保护：

• 集成 ESD 保护结构

• ESD 等级：>2kV（人体模型）

• 保护电路设计：在栅极增加限流电阻

4. 产品开发关键技术要点

4.1 驱动电路设计

SiC 器件的驱动电路设计与硅器件存在显著差异，需要特别关注：

驱动电压选择：

SiC MOSFET 的驱动电压特性与硅器件不同：

• 开启电压（VGS (th)）：2.0-2.6V（平面栅）或 3.5-4.5V（沟槽栅）

• 推荐驱动电压：+15V/+18V 开启，-4V 关断

• 驱动电压范围：工业级 - 12V 至 + 24V，车规级 - 10V 至 + 24V

驱动电压选择的考虑因素：

1. 开启电压：必须足够高以确保器件完全开启，推荐 + 18V 以获得最低导通电阻

2. 关断电压：-4V 通常足够，但在高 dv/dt 环境下可能需要 - 8V 至 - 10V

3. 电压摆幅：避免超过器件允许的最大栅极电压（通常 ±20V）

驱动电流设计：

SiC 器件的开关速度极快（ns 级），需要高驱动电流：

1. 驱动电流计算：

• 栅极电荷（Qg）：通常为同规格 IGBT 的 1/3

• 驱动电流：I = Qg/(tr×n)，其中 tr 为上升时间，n 为并行器件数

• 典型值：需要 5-10A 的峰值驱动电流

1. 驱动电阻优化：

• 开通电阻：5-10 Ω，控制开通速度，减小过冲

• 关断电阻：2.4-5.1 Ω，快速关断，防止误导通

• 注意：当驱动电流不足时，外部电阻的影响会减小

米勒效应控制：

SiC 器件的高开关速度会产生严重的米勒效应：

1. 米勒平台现象：

• 在开关过程中，栅极电压会在米勒平台电压处停滞

• 平台电压：VGS (米勒) = VDS - VGS (th)

• 持续时间：与米勒电容和驱动电流相关

1. 米勒效应抑制措施：

• 优化 PCB 布局，减小栅极回路电感

• 采用独立的开通 / 关断电阻

• 在栅极回路中增加 RC 缓冲

• 使用具有米勒钳位功能的驱动芯片

驱动电路拓扑：

推荐采用图腾柱式驱动电路：

1. 高边驱动需要电平转换电路

2. 采用专用 SiC 驱动芯片，如 SiC118x 系列

3. 集成保护功能：过流保护、欠压锁定、隔离功能

保护电路设计：

1. 过流保护：

• 检测方法：检测源极电阻电压或直接检测漏极电流

• 响应时间：<1 μs

• 保护方式：软关断或硬关断

1. 过压保护：

• 检测 VDS 电压，防止过压击穿

• 阈值设定：通常为额定电压的 1.2-1.3 倍

1. 温度保护：

• 通过热敏电阻或二极管检测结温

• 当温度超过 175℃时关断器件

4.2 热管理技术

SiC 器件的高热导率使其具有优异的散热特性，但在高功率密度应用中仍需要精心设计的热管理系统：

热特性分析：

SiC 器件的热学特性：

• 热导率：4.9 W/(cm・K)（是硅的 3 倍）

• 工作结温：可达 200℃（硅器件通常 < 150℃）

• 热阻：芯片级热阻可低至 0.2℃/W

热管理设计要点：

1. 散热系统设计：

• 冷却方式：风冷、液冷或相变冷却

• 热阻目标：总热阻 < 0.1℃/W（100A 器件）

• 温升控制：结温 - 环境温度 < 100℃

1. 基板材料选择：

• AlN 基板：热导率 170 W/(m・K)，热膨胀系数 4.5×10⁻⁶/K

• Si₃N₄基板：热导率 90 W/(m・K)，热膨胀系数 3.2×10⁻⁶/K

• 对比：Al₂O₃基板热导率仅 25 W/(m・K)，不适合高功率应用

1. 封装设计优化：

• 采用银烧结技术，热阻降低 50%

• 减小芯片厚度，从 500 μm 减至 200 μm

• 优化焊盘设计，增加散热面积

热仿真分析：

推荐使用有限元方法进行热分析：

1. 建立三维热模型，包括芯片、基板、散热片

2. 定义材料参数：热导率、比热容、热膨胀系数

3. 设定边界条件：环境温度、对流换热系数

4. 仿真内容：

• 稳态温度分布

• 瞬态热响应（如开关过程）

• 热应力分析

冷却系统设计实例：

以 1200V/100A SiC 模块为例：

1. 功耗计算：

• 导通损耗：VDS (on) × ID × 占空比

• 开关损耗：Eon + Eoff

• 总功耗：约 50-100W（取决于工况）

1. 散热片设计：

• 热阻要求：<0.5℃/W

• 散热面积：约 100 cm²（风冷）

• 风速：5-10 m/s

1. 液冷系统：

• 冷却介质：水或乙二醇水溶液

• 流量：0.5-1 L/min

• 压降：<100 kPa

4.3 系统集成设计

SiC 器件在系统集成中需要考虑多方面因素：

PCB 设计要点：

SiC 器件的高频特性对 PCB 设计提出严格要求：

1. 布局设计：

• 功率回路面积最小化，减小杂散电感

• 输入输出远离，避免耦合

• 栅极回路独立，避免干扰

1. 布线设计：

• 功率走线宽度：根据电流密度 10A/mm² 设计

• 地平面设计：采用大面积接地，减小地阻抗

• 差分走线：对敏感信号采用差分传输

1. 层叠设计：

• 至少 4 层板：信号层、地层、电源层、信号层

• 内层阻抗控制：50 Ω（高速信号）

• 层间电容：提供高频去耦

电磁兼容性（EMC）设计：

SiC 器件的高开关速度会产生严重的 EMI：

1. EMI 抑制措施：

• 软开关技术：采用 ZVS 或 ZCS 降低开关损耗和 EMI

• 缓冲电路：在开关节点增加 RC 或 RCD 缓冲

• 屏蔽设计：对高 dv/dt 节点进行屏蔽

1. PCB 设计考虑：

• 减小环路面积，特别是功率环路

• 增加去耦电容，提供高频电流回路

• 合理布置滤波电路

1. 滤波器设计：

• 共模滤波器：抑制共模干扰

• 差模滤波器：抑制差模干扰

• 截止频率：根据开关频率确定，通常 10-100 MHz

系统保护设计：

1. 过电压保护：

• 压敏电阻（MOV）：吸收浪涌电压

• TVS 二极管：快速响应，保护器件

• 箝位电压：低于器件击穿电压

1. 过电流保护：

• 快速熔断器：在严重故障时提供保护

• 电流传感器：实时监测电流

• 保护响应：<10 μs

1. 故障诊断：

• 监测参数：VDS、IG、温度

• 故障类型：过流、过压、过热、开路

• 故障记录：记录故障类型和时间

系统效率优化：

利用 SiC 器件的优势提升系统效率：

1. 提高开关频率：

• 从 16kHz 提升至 60kHz

• 减小磁性元件体积 50% 以上

• 系统效率提升 3-5%

1. 优化拓扑结构：

• 采用更高效的拓扑，如图腾柱 PFC

• 减少功率转换级数

• 优化控制策略

1. 热管理优化：

• 利用 SiC 的高温特性，提高工作温度

• 减小散热系统体积和成本

• 提升系统功率密度

4.4 测试与验证方法

产品开发过程中需要建立完善的测试验证体系：

静态参数测试：

1. 直流参数测试：

• 漏源击穿电压（V (BR) DSS）：>1200V（1200V 器件）

• 导通电阻（RDS (on)）：在 VGS=18V，ID = 额定电流下测试

• 阈值电压（VGS (th)）：在 ID=1mA 下测试

• 反向漏电流（IDSS）：在 VDS = 额定电压下测试

1. 栅极特性测试：

• 栅极阈值电压

• 栅极泄漏电流

• 栅极电容（Ciss、Coss、Crss）

1. 温度特性测试：

• 不同温度下的 RDS (on)

• 温度系数：(RDS (on)_175℃ - RDS (on)_25℃)/RDS (on)_25℃

• 目标：<100%（25-175℃）

动态特性测试：

1. 开关特性测试：

• 开通时间（ton）和关断时间（toff）

• 上升时间（tr）和下降时间（tf）

• 开关损耗（Eon、Eoff）

• 测试条件：VDS=600V，ID=50A，100kHz

1. 反向恢复测试（对二极管）：

• 反向恢复电荷（Qrr）

• 反向恢复时间（trr）

• 峰值反向电流（IRM）

1. 短路特性测试：

• 短路电流幅值

• 短路承受时间（通常 > 10 μs）

• 短路保护验证

可靠性测试：

1. 温度循环测试（TCT）：

• 温度范围：-40℃至 + 175℃

• 循环速率：10℃/min

• 循环次数：1000 次

• 失效判据：RDS (on) 变化 > 20%

1. 功率循环测试（PCT）：

• 结温范围：100℃至 175℃

• 循环次数：10,000 次

• 监测参数：RDS (on)、VGS (th)

1. 高温高湿测试（HAST）：

• 条件：85℃，85% RH，偏压

• 时间：1000 小时

• 失效判据：绝缘电阻下降 > 50%

1. 长期老化测试：

• 高温存储：175℃，1000 小时

• 偏压老化：150℃，额定电压，1000 小时

• 监测参数：电参数变化、封装完整性

应用测试：

在实际应用场景中验证器件性能：

1. 效率测试：

• 在目标应用电路中测试系统效率

• 测试工况：满载、半载、轻载

• 温度范围：室温至 125℃

1. 热性能测试：

• 测试实际工作温度

• 验证热设计的合理性

• 评估散热系统性能

1. EMC 测试：

• 传导 EMI 测试

• 辐射 EMI 测试

• 符合相关标准（如 CISPR 22）

1. 安全性测试：

• 绝缘电阻测试

• 耐压测试（输入 - 输出、输入 - 地）

• 接地连续性测试

5. 发展趋势与技术路线

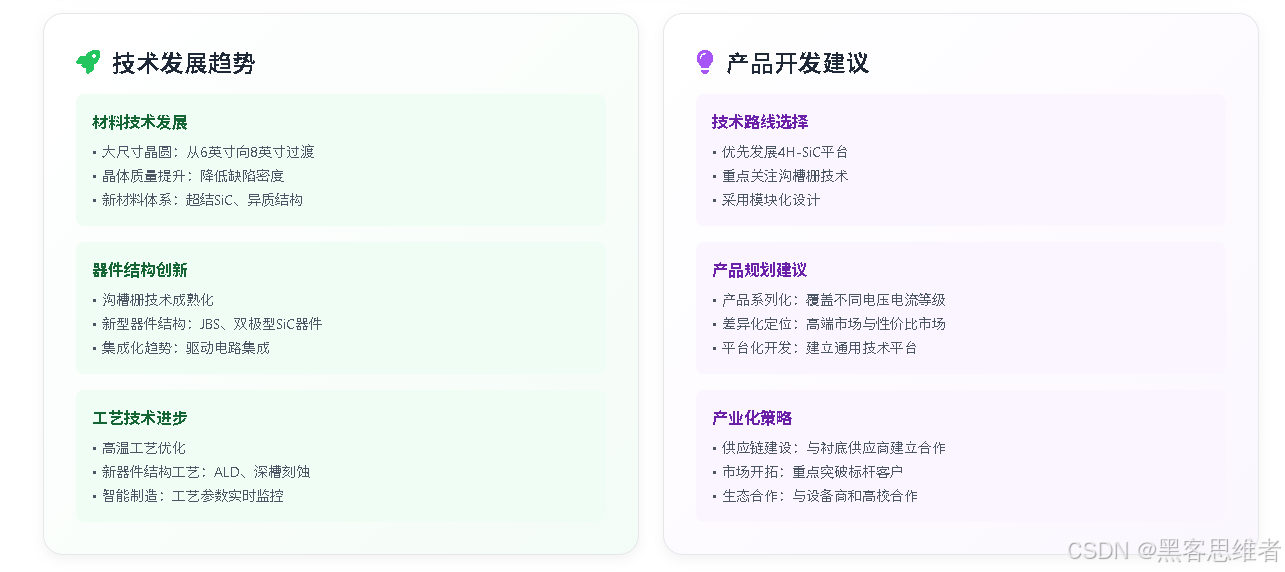

5.1 技术发展趋势

SiC 技术正处于快速发展期，未来几年将呈现以下发展趋势：

材料技术发展：

1. 大尺寸晶圆：

• 目前主流：6 英寸晶圆

• 发展趋势：8 英寸晶圆已开始量产

• 未来目标：12 英寸晶圆（2030 年后）

1. 晶体质量提升：

• 微管密度：目标 < 0.1 cm⁻²

• 位错密度：目标 < 10² cm⁻²

• 新生长技术：液相法有望实现更高质量

1. 新材料体系：

• 超结 SiC：结合 SiC 和超结技术优势

• 掺杂技术：开发新型掺杂剂提高掺杂效率

• 异质结构：SiC/GaN 等异质集成

器件结构创新：

1. 沟槽栅技术成熟化：

• 解决沟槽底部电场集中问题

• 提升栅氧化层可靠性

• 实现更高的功率密度

1. 新型器件结构：

• 结势垒肖特基二极管（JBS）

• 双极型 SiC 器件（IGBT、PiN）

• 功率集成模块（PIM）

1. 集成化趋势：

• 驱动电路集成

• 保护电路集成

• 传感功能集成

工艺技术进步：

1. 高温工艺优化：

• 开发更高温度的工艺设备

• 优化高温工艺稳定性

• 降低工艺成本

1. 新器件结构工艺：

• 原子层沉积（ALD）技术

• 深槽刻蚀技术

• 选择性外延技术

1. 智能制造：

• 工艺参数实时监控

• 机器学习优化工艺

• 数字化工厂建设

5.2 市场应用前景

SiC 器件的市场应用前景广阔，主要应用领域包括：

电动汽车市场：

电动汽车是 SiC 器件最大的应用市场，主要应用包括：

1. 主驱逆变器：

• 效率提升：从 95% 提升至 98%

• 功率密度：提升 30% 以上

• 充电速度：800V 快充成为趋势

1. 车载充电机（OBC）：

• 功率密度：从 3kW/L 提升至 6kW/L

• 效率：>97%

• 集成度：与 DC-DC 转换器集成

1. DC-DC 转换器：

• 高压平台：400V/800V 系统

• 功率等级：3-15kW

• 效率：>96%

新能源发电：

1. 光伏逆变器：

• 功率范围：1-5MW

• 效率提升：2-3%

• 开关频率：从 20kHz 提升至 100kHz

1. 风电变流器：

• 海上风电：高压、大功率需求

• 效率提升：降低 LCOE（平准化度电成本）

• 可靠性：20 年运行寿命要求

1. 储能系统：

• 电网级储能：MW 级应用

• 分布式储能：kW-MW 级

• 双向变流器：高效率充放电

工业应用：

1. 电机驱动：

• 变频器：提升效率，降低能耗

• 伺服驱动：更高的功率密度

• 电动汽车充电桩：快速充电

1. UPS 系统：

• 数据中心：高可靠性要求

• 效率提升：从 90% 提升至 96%

• 功率密度：提升 50%

1. 电焊机：

• 小型化：体积减小 50%

• 效率提升：节能 20-30%

• 焊接质量：更好的电弧稳定性

其他应用：

1. 轨道交通：

• 牵引变流器：高压、大功率

• 辅助电源：高效率、高可靠性

• 制动能量回收：提升能效

1. 航空航天：

• 高功率密度需求

• 极端环境适应性

• 重量敏感应用

1. 消费电子：

• 快充充电器：GaN/SiC 混合应用

• 服务器电源：高效率需求

• 游戏主机：功率密度提升

5.3 产品开发建议

基于技术发展趋势和市场需求，对产品开发提出以下建议：

技术路线选择：

1. 优先发展 4H-SiC 平台：

• 技术成熟度高，产业链完善

• 成本相对较低

• 适合大多数应用场景

1. 重点关注沟槽栅技术：

• 布局下一代技术

• 与科研院所合作开发

• 建立技术储备

1. 采用模块化设计：

• 标准化模块接口

• 支持不同功率等级

• 便于系统集成

产品规划建议：

1. 产品系列化：

• 电压等级：650V、1200V、1700V、3300V

• 电流等级：10A-500A

• 封装形式：TO-247、模块、芯片

1. 差异化定位：

• 高端市场：车规级、工业级

• 性价比市场：消费电子、家电

• 特殊应用：高温、高频

1. 平台化开发：

• 建立通用技术平台

• 快速响应市场需求

• 降低开发成本

产业化策略：

1. 供应链建设：

• 与衬底供应商建立长期合作

• 布局关键材料和设备

• 建立质量管控体系

1. 市场开拓：

• 重点突破标杆客户

• 建立示范应用项目

• 完善技术支持体系

1. 生态合作：

• 与设备商合作开发解决方案

• 与高校合作技术研发

• 参与行业标准制定

风险控制：

1. 技术风险：

• 建立技术预研机制

• 多路径技术开发

• 知识产权保护

1. 市场风险：

• 多元化市场布局

• 灵活的产品策略

• 快速响应市场变化

1. 供应链风险：

• 多供应商策略

• 关键材料储备

• 垂直整合考虑

6. 结论与展望

通过对 SiC 技术的全面分析，我们可以得出以下关键结论：

技术成熟度：

SiC 技术已进入大规模产业化阶段，4H-SiC 材料和平面栅器件技术相对成熟，沟槽栅等新技术正在快速发展。SiC 器件在电动汽车、新能源、工业应用等领域展现出巨大优势，特别是在高功率密度、高效率、高可靠性要求的场景中不可替代。

核心技术要点：

1. SiC 材料具有独特的原子结构和优异的物理化学特性，为器件设计提供了良好基础

2. 4H-SiC 是目前最适合功率器件应用的多型体，在性能和工艺成熟度之间达到良好平衡

3. 器件设计需要综合考虑结构、工艺、可靠性等多方面因素

4. 驱动电路、热管理、系统集成等配套技术同样重要

发展前景：

SiC 市场正处于爆发式增长期，预计未来 5 年复合增长率将超过 30%。随着技术不断进步和成本持续下降，SiC 器件将在更多领域替代传统硅器件，成为功率电子技术的主流选择。

对于产品开发，建议企业重点关注以下方向：

1. 建立完整的 SiC 技术能力，包括器件设计、工艺开发、测试验证

2. 采用差异化竞争策略，在特定应用领域建立优势

3. 加强产业链合作，构建健康的产业生态

4. 持续技术创新，保持竞争优势

SiC 技术的发展不仅将推动功率电子技术的进步，更将为实现碳中和目标、推动能源转型做出重要贡献。掌握 SiC 核心技术，将是企业在未来竞争中胜出的关键。
