Simulink进阶：从零打造你的自定义模块库并集成到浏览器

在基于模型的设计中，你是否曾厌倦了在不同模型间复制粘贴相同的子系统？是否希望将团队验证过的算法封装成标准模块，像使用Simulink内置模块一样轻松调用？

答案是创建你自己的自定义库。这不仅能极大提升开发效率和模型规范性，更是将个人和团队的智慧沉淀为可复用数字资产的关键一步。

本文将提供一份详尽的、手把手的指南，带你完成从创建模块到将其完美集成到Simulink库浏览器的全过程。

核心流程概览

整个过程可以分解为以下五个核心步骤：

创建库文件 (.slx)：建立一个容器来存放你的自定义模块。
创建库加载脚本 (slblocks.m)：编写一个"注册表"，告诉Simulink你的库信息。
添加目录到工程路径：让MATLAB知道去哪里找你的库和脚本。
让脚本生效：通过重启或刷新，加载你的库配置。
刷新库浏览器：在浏览器中查看你的成果。

第一步：创建你的库文件 (.slx)

库文件 (.slx) 是一个特殊的Simulink模型，它专门用于组织和存放模块。

打开Simulink ，在MATLAB命令行输入 simulink 或点击Simulink图标。
在Simulink起始页，选择 Blank Library ，然后点击 Create Library。

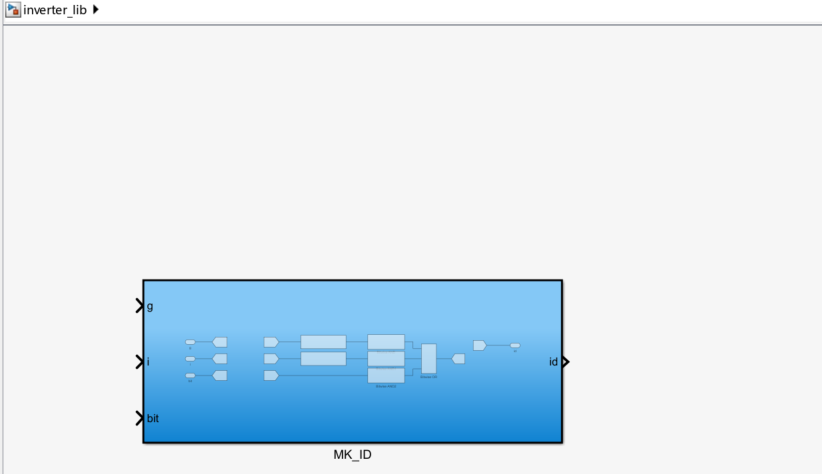

一个空白的库窗口会打开。现在，将你已经封装好的子系统（例如，我们之前创建的 MK_ID_Generator）从其他模型中直接拖拽到这个库窗口中。
保存这个库。点击 File > Save ，将其命名为一个有意义的名字，例如 MyProject_Utils.slx，并存放在你项目下的 libs 文件夹中。
推荐目录结构：

MyProject/
├── libs/
│ └── MyProject_Utils.slx <-- 你刚保存的库文件
└── scripts/
└── slblocks.m <-- 我们接下来要创建的脚本

第二步：创建库加载脚本 (`slblocks.m`)

这是最关键的一步。slblocks.m 是一个特殊的M文件，Simulink在启动和刷新库浏览器时会自动扫描并执行它。它的作用是向Simulink"注册"你的库。

在你项目的 scripts 文件夹中，创建一个新的M文件，并严格命名为 slblocks.m。
将以下代码复制并粘贴到该文件中：

matlab 复制代码

function blkStruct = slblocks
% SLBLOCKS 定义自定义库在 Simulink 库浏览器中的显示信息。
% 1. 定义库的名称，这将显示在库浏览器的左侧列表中。
blkStruct.Name = '我的项目工具箱';
% 2. 定义打开库时执行的函数。
%    它应该是你的 .slx 文件名（不带扩展名）。
%    Simulink 会在 MATLAB 路径中查找这个文件。
blkStruct.OpenFcn = 'MyProject_Utils';
% 3. (可选) 定义库在浏览器中的图标显示。
blkStruct.MaskDisplay = 'disp(''My Utils'');';
end

代码解读：

blkStruct.Name: 你的库在浏览器中显示的友好名称。
blkStruct.OpenFcn: 核心指令 。它告诉Simulink要打开哪个库文件。注意： 这里只需要文件名，不要加 .slx 后缀。
blkStruct.MaskDisplay: 自定义库图标的显示内容。

现在，你需要告诉MATLAB去哪里寻找你刚刚创建的 slblocks.m 和 MyProject_Utils.slx 文件。
方法一：手动添加路径（适合快速测试）

在MATLAB主窗口，进入 Home 选项卡，点击 Set Path。
在弹出的对话框中，点击 Add with Subfolders...。
选择你的项目根目录 MyProject，这样 libs 和 scripts 两个子目录都会被添加。
点击 Save 保存路径设置。
方法二：使用 startup.m 脚本（推荐的专业实践）
为了实现自动化和可移植性，你可以在项目根目录创建一个 startup.m 文件。

matlab 复制代码

% startup.m (放在项目根目录 MyProject/ 下)
% 获取此脚本所在的目录，即项目根目录
project_root = fileparts(mfilename('fullpath'));
% 将项目根目录及其所有子目录添加到MATLAB搜索路径
addpath(genpath(project_root));
fprintf('Project paths for Simulink libraries have been set.\n');

当你重启MATLAB时，这个脚本会自动运行，完成路径设置。

第四步：让库加载脚本生效

slblocks.m 并不需要你手动"运行"。它的执行是由Simulink库浏览器触发的。为了让MATLAB识别到新的路径和 slblocks.m 文件，最简单的方法是：
重启MATLAB。

重启后，MATLAB会执行 startup.m（如果存在），并且Simulink在启动时会扫描所有路径上的 slblocks.m 文件。

第五步：刷新库浏览器并查看成果

如果重启MATLAB后，你的库还没有出现，或者你在修改了 slblocks.m 后希望看到更新，请手动刷新库浏览器。

打开Simulink Library Browser。
点击工具栏上的刷新按钮（一个圆形的箭头图标）。
现在，你应该能在库浏览器的左侧列表中看到名为"我的项目工具箱"的库了。点击它，右侧就会显示你精心制作的 MK_ID_Generator 模块！

总结

通过以上五个步骤，你成功地将一个自定义的Simulink模块变成了一个可复用、易管理的库资产。这不仅让当前项目的模型更加整洁，也为未来的所有项目奠定了坚实的基础。

记住这个流程：创建库 -> 编写slblocks.m -> 设置路径 -> 重启/刷新。一旦你为团队建立起自己的标准库，Simulink开发的效率和规范性将迈上一个新的台阶。
