【RTOS】处理中断

1. 底半和顶半操作

"顶半操作"（Top Half）和 "底半操作"（Bottom Half）是嵌入式 / 操作系统中 中断处理的经典设计模式，核心目的是解决 "中断需要快进快出" 和 "实际业务可能耗时" 的矛盾

对比维度	顶半操作（中断上下文）	底半操作（任务上下文）
运行环境	中断触发后自动执行	被顶半通过 IPC 唤醒执行
执行速度	必须极快（<1us），快进快出	可慢（ms 级），按需处理
允许操作	仅缓存数据、清除中断、发通知（信号量 / 队列）	打印、解析、存储、网络发送等耗时业务
API 限制	仅能用中断安全 API（如 xSemaphoreGiveFromISR）	可调用所有任务级 API（printf、vTaskDelay）
阻塞允许	绝对不允许（中断不能阻塞）	允许（xSemaphoreTake 阻塞不占 CPU）
优先级	极高（高于所有任务）	由任务优先级决定（你的代码中是 10）
典型操作	数据缓存、中断标志清除、触发底半	数据解析、打印、文件读写、命令执行

核心设计思想：

中断的核心职责是 "快速响应硬件事件"（比如串口收到 1 字节、按键被按下），不能在中断里做耗时操作（如打印、数据解析）------ 否则会阻塞其他中断 / 任务，导致系统实时性变差。

因此：

• 顶半：中断里只做 "最紧急、最快" 的事（比如缓存数据、清除中断标志）；
• 底半：把 "耗时的业务逻辑"（比如打印、数据处理）交给任务执行，通过信号量、队列等 IPC 机制触发。

中断中与任务中释放信号量有何不同？

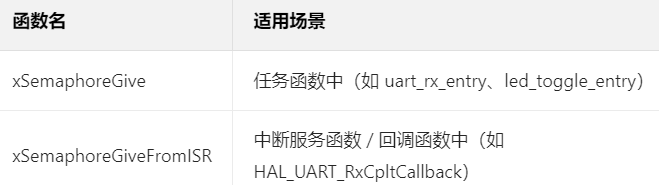

对比维度	中断中释放信号量（xSemaphoreGiveFromISR）	任务中释放信号量（xSemaphoreGive）
适用环境	中断服务函数 / 回调函数（如 HAL_UART_RxCpltCallback）	任务函数（如 uart_rx_entry、led_toggle_entry）
调用的 API	必须用 xSemaphoreGiveFromISR（中断安全版）	用 xSemaphoreGive（任务级版）
上下文类型	中断上下文（无操作系统调度，优先级最高）	任务上下文（有操作系统调度，按优先级执行）
核心内部逻辑	1. 原子操作 S+1；2. 标记等待任务为 "就绪"；3. 不直接触发调度（通过 taskWoken 标记）	1. 原子操作 S+1；2. 标记等待任务为 "就绪"；3. 自动触发任务调度（若唤醒更高优先级任务）
关键参数	必须传入 taskWoken 指针（标记是否需要任务切换）	无额外参数（调度由系统自动处理）
执行速度	极快（微秒级），无复杂逻辑（符合中断 "快进快出" 要求）	速度中等（比中断版多调度逻辑），但不影响使用
使用限制	1. 仅支持二值 / 计数信号量（不支持互斥锁）；2. 不能阻塞；3. 必须快速执行	1. 支持所有信号量（二值 / 计数 / 互斥锁）；2. 可调用其他任务级 API；3. 无 "快速退出" 强制要求（但不建议长时间占用）
任务切换触发方式	需手动调用 portYIELD_FROM_ISR(taskWoken)（按需切换）	自动触发（若唤醒的任务优先级 > 当前运行任务）

2. 串口中断接收 + 任务处理

2.1 实验

2.1.1 代码逻辑

1. 串口 1 配置为 115200 波特率，开启 中断接收模式（每次接收 1 字节）；
2. 中断回调函数中缓存接收字节，检测到回车（0x0D）或换行（0x0A）时，通过 二值信号量 唤醒后台任务；
3. 后台 uart_rx_entry 任务等待信号量，收到信号后打印完整接收字符串；
4. 额外创建 led_toggle_entry 任务实现 LED 1 秒翻转，task_create_entry 任务负责初始化信号量和其他任务（创建完成后自删除）。

简单说：通过中断 + 信号量实现 "串口数据异步接收→后台任务同步处理"，避免中断中长时间操作（如打印），保证系统实时性。

2.1.2 全局变量与初始化

SemaphoreHandle_t uart_rx_sem;  // 串口接收同步用二值信号量句柄
uint8_t uart_rx_byte = 0;       // 中断接收临时字节
uint8_t uart_rx_buf[100] = {0}; // 接收数据缓冲区（最大99字节+结束符）
uint8_t uart_rx_cnt = 0;        // 接收字节计数

信号量 uart_rx_sem 用于 中断与任务的同步：中断接收完一行数据后，通过信号量 "通知" 任务处理；

缓冲区 uart_rx_buf 缓存接收字节，uart_rx_cnt 记录当前缓存长度，遇到回车 / 换行时终止缓存。

2.1.3 串口发送重定向（printf 支持）

int fputc(int ch,FILE *f)
{
  while((USART1->SR & 0X40) == 0); // 等待发送缓冲区空（TXE位）
  USART1->DR = (uint8_t)ch;        // 写入发送数据
  return ch;
}

重定向 C 标准库 fputc 函数，让 printf 输出到串口 1；

采用 轮询方式发送（无中断），适合短数据打印（如接收字符串回显）。

fputc不懂？

printf 函数：C 语言标准库的 "打印函数"，本质是 "把字符串输出到某个地方"。但 C 语言本身不知道 "某个地方" 是串口、屏幕还是文件 ------ 它需要一个 "底层输出接口" 来实现实际的硬件操作。

fputc 函数：这个函数是 printf 的 "底层帮手"，printf 最终会把每个字符拆出来，调用 fputc 一个个输出。默认情况下，fputc 是为 "电脑文件" 设计的（比如输出到硬盘文件），在嵌入式 MCU（如 STM32）上没用，所以需要 "改造" 它。
什么叫重定向？

重定向 = 把 fputc 的默认输出行为，改成 "输出到串口 1"。

原本 printf 是 "写给硬盘文件" 的，你通过重定向，让它变成 "写给串口"，这样调用 printf 时，数据就会从串口发出去，电脑串口工具就能收到。
那为什么要加FILE *f呢？

1. 本质原因：fputc 是 C 语言标准库函数，不是你 "自定义" 的函数

你写的 fputc 不是 "新创造" 的函数，而是重写了 C 语言标准库中已有的 fputc 函数（这是重定向的核心）。

C 语言标准库的 fputc 原型就是：

int fputc(int ch, FILE *stream);

ch：要输出的字符（你代码里的打印字符）；

FILE *stream：输出 "流"（可以理解为 "输出目的地"，比如文件、串口、屏幕等）。
2. FILE *f 的作用：兼容标准库的 "多输出场景"

C 语言标准库设计 fputc 时，要支持多种输出场景（比如同时输出到文件、屏幕、串口），FILE *f 就是用来区分 "输出到哪个地方" 的。

但在本嵌入式场景中，我们只需要 "输出到串口 1"，不需要区分多个输出，所以 FILE *f 这个参数实际上没被使用------ 但必须保留，否则会和标准库的 fputc 函数原型不匹配，编译器会报错！
USART1的SR和DR又是什么？

1. USART1->SR：状态寄存器（Status Register）

• 作用：记录串口的工作状态（比如 "发送缓冲区空了吗？""接收数据了吗？""有没有错误？"）；
• 你代码里的 (USART1->SR & 0X40) == 0：
  • 0X40 是十六进制，对应二进制 01000000，也就是 SR 寄存器的第 6 位（TXE 位，Transmit Data Register Empty）；
  • TXE 位的规则：0 = 发送缓冲区非空（正在发送数据，不能写新数据）；1 = 发送缓冲区空（可以写新数据）；
  • 所以 while((USART1->SR & 0X40) == 0) 的意思是：等待串口发送缓冲区空，直到可以发送下一个字符（避免发送冲突）。

2. USART1->DR：数据寄存器（Data Register）

• 作用：存储要发送 / 接收的数据；
• 你代码里的 USART1->DR = (uint8_t)ch：
  • 把要打印的字符 ch（比如 'h'、'e'）写入 DR 寄存器；
  • 串口硬件会自动读取 DR 寄存器里的数据，通过 TX 引脚发送出去；
  • 接收数据时，串口硬件也会把收到的数据存入 DR 寄存器，你可以通过 USART1->DR 读取。

2.1.4 串口中断接收回调函数（核心）

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  portBASE_TYPE taskWoken = 0; // 标记是否需要触发任务切换（中断安全）

  if(huart->Instance == USART1)
  {
    HAL_UART_Receive_IT(&huart1,&uart_rx_byte,1); // 重新开启中断接收（关键！）

    uart_rx_buf[uart_rx_cnt] = uart_rx_byte;      // 缓存当前接收字节

    // 检测结束符：回车（0x0D）或换行（0x0A）
    if(uart_rx_buf[uart_rx_cnt] == 0X0D || uart_rx_buf[uart_rx_cnt] == 0X0A)
    {
      uart_rx_buf[uart_rx_cnt] = 0; // 字符串结尾加 '\0'（C语言字符串标准）
      uart_rx_cnt = 0;              // 重置接收计数，准备下一次接收

      xSemaphoreGiveFromISR(uart_rx_sem,&taskWoken); // 中断中释放信号量（同步任务）
    }
    else
    {
      uart_rx_cnt ++; // 未到结束符，计数自增
    }

    portYIELD_FROM_ISR(taskWoken); // 若需切换任务，在中断退出时触发
  }
}

HAL_UART_Receive_IT 必须重新调用：HAL 库的中断接收是 "一次性的"，接收 1 字节后中断会关闭，需手动重新开启下一次接收；

信号量操作：中断中必须用 xSemaphoreGiveFromISR（中断安全版本），不能用 xSemaphoreGive（任务级 API）；
taskWoken标记：若释放信号量后唤醒了更高优先级任务，portYIELD_FROM_ISR 会触发任务切换，保证高优先级任务及时执行。

xSemaphoreGiveFromISR和xSemaphoreGive什么区别？

关键原因：中断和任务的 "运行规则" 不同:
任务是 "可以被打断的"，运行在 "任务上下文"，有操作系统调度，允许调用稍微复杂的 API；
中断是 "最高优先级" 的，运行在 "中断上下文"，必须快速执行、不能阻塞、不能调用复杂 API（比如不能用 vTaskDelay、printf 等）。
xSemaphoreGiveFromISR 是专门为中断设计的：

它不会阻塞，执行速度极快（符合中断 "快进快出" 的要求）；
它需要传入一个 taskWoken 参数，用来标记 "释放信号量后是否唤醒了更高优先级任务"，之后通过 portYIELD_FROM_ISR(taskWoken) 触发任务切换（如果需要），这是中断中安全切换任务的唯一方式。

2.1.5 核心任务实现

（1）串口接收处理任务

void uart_rx_entry(void *p)
{
  while(1)
  {
    xSemaphoreTake(uart_rx_sem,portMAX_DELAY); // 无限等待信号量（阻塞态，不占用CPU）
    printf("%s\r\n",uart_rx_buf);              // 打印接收字符串（加换行符，回显更整齐）
  }
}

任务逻辑：等待信号量→收到信号后打印缓冲区内容；

优势：任务平时处于阻塞态，仅在有数据时执行，CPU 利用率高。

（2）LED 翻转任务

void led_toggle_entry(void *p)
{
  while(1)
  {
    HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_8); // 翻转 PA8 电平（LED 亮灭切换）
    vTaskDelay(1000);                     // 延时1秒（FreeRTOS 相对延时）
  }
}

简单的周期性任务，用于验证系统调度是否正常（LED 每秒闪一次，说明系统运行正常）。

（3）任务创建任务

void task_create_entry(void *p)
{
  TaskHandle_t tmp_handle;
  TaskHandle_t xHandle;
  TaskHandle_t xHandle2; // 未使用，可删除

  vTaskDelay(5000); // 延时5秒（模拟系统初始化等待）

  printf("start to create sems\r\n");
  uart_rx_sem = xSemaphoreCreateBinary(); // 创建二值信号量（初始值0）

  printf("start to create tasks\r\n");

  printf("create 1st task\r\n");
  xTaskCreate(uart_rx_entry,"uart_rx_task",128,(void *)0,10,&xHandle); // 串口接收任务（优先级10）

  HAL_UART_Receive_IT(&huart1,&uart_rx_byte,1); // 开启第一次串口中断接收

  printf("create 2nd task\r\n");
  xTaskCreate(led_toggle_entry,"led_toggle_task",128,(void *)0,10,&xHandle); // LED任务（优先级10）
  // 隐患：两个任务用了同一个句柄 xHandle，导致无法单独操作其中一个任务（无功能影响，但不规范）

  tmp_handle = xTaskGetHandle("task_create_task"); // 获取自身任务句柄
  vTaskDelete(tmp_handle); // 自删除（任务创建完成后，自身无用，释放资源）
}

作用：集中初始化信号量和其他任务，避免 main 函数过于臃肿；

自删除逻辑：任务创建完成后调用 vTaskDelete 释放自身栈空间，是 FreeRTOS 中常见的 "初始化任务" 写法。

2.1.6 main 函数

int main(void)
{
  TaskHandle_t xHandle;

  HAL_Init();                     // HAL库初始化
  SystemClock_Config();           // 系统时钟配置（HSE+PLL，具体频率需看硬件）
  MX_GPIO_Init();                 // GPIO初始化（PA8为输出，控制LED）
  MX_USART1_UART_Init();          // 串口1初始化（115200波特率）

  xTaskCreate(task_create_entry,"task_create_task",128,(void *)0,12,&xHandle); // 创建初始化任务（优先级12）

  vTaskStartScheduler();          // 启动FreeRTOS调度器

  while (1) {} // 调度器启动失败才会进入这里（如内存不足）
}

初始化顺序：硬件初始化 → 创建初始化任务 → 启动调度器；

任务优先级：task_create_task 优先级 12（高于其他任务 10），确保初始化工作优先完成。

2.1.7 总结

1. 中断与任务同步：通过二值信号量 uart_rx_sem 实现 "中断触发→任务处理"，避免中断中长时间操作（如打印）；
2. FreeRTOS 中断安全 API：中断中必须使用 xSemaphoreGiveFromISR、portYIELD_FROM_ISR 等中断安全函数；
3. HAL 库串口中断接收：HAL_UART_Receive_IT 是一次性的，接收完成后需重新调用才能继续接收；
4. 任务管理：初始化任务创建其他任务后自删除，节省系统资源；

通过二值信号量 uart_rx_sem 实现 "中断触发→任务处理"，避免中断中长时间操作（如打印），没看出来？

代码中，这个逻辑是 "中断接收数据→信号量通知任务→任务打印数据"，核心是把 "长时间的打印操作" 从中断里搬到任务里，避免中断阻塞。

先看：如果不这么做，直接在中断里打印会怎么样？

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance == USART1)
  {
    HAL_UART_Receive_IT(&huart1,&uart_rx_byte,1);
    uart_rx_buf[uart_rx_cnt] = uart_rx_byte;
    if(uart_rx_buf[uart_rx_cnt] == 0X0D || uart_rx_buf[uart_rx_cnt] == 0X0A)
    {
      uart_rx_buf[uart_rx_cnt] = 0;
      uart_rx_cnt = 0;
      printf("%s\r\n", uart_rx_buf); // 直接在中断里打印（错误！）
    }
    else
      uart_rx_cnt ++;
  }
}

为什么错误？------ 中断不能 "耗时"！

打印字符串是 "长时间操作"：比如打印 10 个字符，115200 波特率下每个字符约 86us，10 个字符就是 860us，加上 printf 的内部处理，可能超过 1ms；

中断的 "职责" 是：快速处理紧急事件（比如接收 1 个字节），然后立刻退出，不能霸占 CPU；

后果：如果中断里打印耗时 1ms，这 1ms 内所有其他中断（比如定时器、按键）都会被屏蔽，系统实时性变差，甚至丢失其他数据（比如串口连续发送时，后面的字节会因为中断被占用而丢失）。

再看：我的代码是怎么用信号量解决的？（分 3 步）

步骤 1：中断里只做 "快速操作"（耗时 < 1us）

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  portBASE_TYPE taskWoken = 0;
  if(huart->Instance == USART1)
  {
    HAL_UART_Receive_IT(&huart1,&uart_rx_byte,1); // 1. 重新开启中断（快）
    uart_rx_buf[uart_rx_cnt] = uart_rx_byte;      // 2. 缓存字节（快）
    if(/* 检测到结束符 */)
    {
      uart_rx_buf[uart_rx_cnt] = 0;               // 3. 字符串加结束符（快）
      uart_rx_cnt = 0;
      xSemaphoreGiveFromISR(uart_rx_sem,&taskWoken); // 4. 释放信号量（快，中断安全）
    }
    else
      uart_rx_cnt ++; // 快
    portYIELD_FROM_ISR(taskWoken);
  }
}

中断里只做 "缓存数据" 和 "发信号"，所有操作都是微秒级，快速退出，不影响其他中断。

步骤 2：信号量充当 "通知"

二值信号量 uart_rx_sem 初始值是 0（xSemaphoreCreateBinary()）；

中断里调用 xSemaphoreGiveFromISR 后，信号量值变成 1（相当于 "告诉任务：数据准备好了，快来处理！"）

步骤 3：任务里做 "长时间操作"（打印）

void uart_rx_entry(void *p)
{
  while(1)
  {
    xSemaphoreTake(uart_rx_sem,portMAX_DELAY); // 等待信号量（没数据时阻塞，不占CPU）
    printf("%s\r\n",uart_rx_buf);              // 打印（耗时操作，在任务里做）
  }
}

任务平时处于 "阻塞态"（不占用 CPU），只有收到信号量（数据准备好）才会被唤醒，执行打印；

打印是在 "任务上下文" 执行的，此时即使打印耗时 1ms，也不会屏蔽中断 ------ 其他中断（比如定时器、按键）可以正常响应，系统实时性不受影响。

核心逻辑闭环：

中断（快操作：缓存 + 通知）→ 信号量（传递通知）→ 任务（慢操作：打印）

这样就把 "耗时的打印" 从中断里 "搬" 到了任务里，避免了中断长时间占用 CPU，这就是信号量的核心作用！

结合代码跑一遍流程，就能完全串起来了：
串口发字符 → 中断接收缓存 → 信号量计数器 + 1 → 唤醒等待任务 → 任务打印 → 任务再次等待信号量。

2.2 关于FROMISR API的形参：pxHigherPriorityTaskWoken

pxHigherPriorityTaskWoken 是 FreeRTOS 中断安全 API（带 FromISR 后缀的函数，如 xSemaphoreGiveFromISR、xQueueSendFromISR）的核心形参，本质是 "中断中是否唤醒了更高优先级任务" 的标记位------ 它的存在是为了在不破坏中断 "快进快出" 原则的前提下，保证系统实时性。

先明确核心定义：一个 "被动更新的标记位"

参数类型：portBASE_TYPE *（指针类型，本质是传递一个 "布尔值" 的地址）；

核心作用：由 FreeRTOS 内核在中断安全 API 内部修改，告诉用户 "这次操作是否唤醒了比当前正在运行的任务优先级更高的任务"；

取值含义：

• pdFALSE（默认）：未唤醒高优先级任务，或没有任务在等待该信号量 / 队列；
• pdTRUE：唤醒了高优先级任务（该任务之前因等待信号量 / 队列而阻塞，现在被唤醒进入就绪态）；

关键特点：用户只需要 "传入指针"，不需要手动修改它 ------ 它是 FreeRTOS 内核给用户的 "反馈"。

为什么需要这个参数？------ 中断上下文不能直接调度

这是理解该参数的核心前提，之前反复强调：
中断运行在 中断上下文，优先级高于所有任务，且必须 "快进快出"（不能执行复杂逻辑，包括任务调度）；

任务调度（比如切换到高优先级任务）是 "任务上下文" 的操作，需要依赖任务控制块（TCB）、就绪队列等信息，中断中无法安全执行；

但如果中断中释放信号量 / 队列，唤醒了高优先级任务，又需要让该任务 "尽快执行"（保证实时性）------ 不能等到中断退出后，让低优先级任务继续运行半天再切换。

因此，pxHigherPriorityTaskWoken 承担了 "中间桥梁" 的作用：

• 中断中执行 xSemaphoreGiveFromISR 时，内核判断是否唤醒高优先级任务，并用该参数标记；
• 中断退出前，用户通过 portYIELD_FROM_ISR(pxHigherPriorityTaskWoken) 告诉内核："如果标记为 pdTRUE，就触发一次任务切换"；
• 任务切换在 "中断退出时" 执行（此时已回到任务上下文的边缘），既安全又能保证高优先级任务及时响应。

完整流程闭环：

串口收到结束符 → 中断触发 → 调用 xSemaphoreGiveFromISR → 内核标记 taskWoken = pdTRUE → 调用 portYIELD_FROM_ISR → 中断退出时切换到 uart_rx_entry 任务 → 打印数据。

根据以上代码

1. 定义变量并初始化

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  portBASE_TYPE taskWoken = 0; // 初始化：默认未唤醒高优先级任务（0=pdFALSE）
  // ... 其他代码 ...
}

• 必须初始化为 pdFALSE（或 0）：因为默认情况下，中断操作不一定会唤醒任务，先假设 "未唤醒"；
• 变量类型是 portBASE_TYPE：FreeRTOS 定义的跨平台布尔类型（适配不同 MCU 架构），等价于 uint32_t 或 int，但建议用 FreeRTOS 定义的类型保证兼容性。

2. 传入中断安全 API

xSemaphoreGiveFromISR(uart_rx_sem, &taskWoken); // 传入变量地址

为什么传 "指针"？：因为 FreeRTOS 内核需要修改这个变量的值（标记是否唤醒高优先级任务），传值无法修改外部变量，必须传地址（指针）；

内核内部操作：

• 内核检查 uart_rx_sem 的等待队列：如果 uart_rx_entry 任务正在等待该信号量；
• 且 uart_rx_entry 任务的优先级（10）高于当前正在运行的任务（比如 LED 任务优先级也是 10，或更低）；
• 内核会把 taskWoken 设为 pdTRUE（1），同时把 uart_rx_entry 任务标记为就绪态。

3. 中断退出时触发调度（关键！）

portYIELD_FROM_ISR(taskWoken); // 根据标记决定是否切换任务

这是 pxHigherPriorityTaskWoken 的 "最终用途"：

• 若 taskWoken = pdTRUE：中断退出时，FreeRTOS 会触发一次任务切换，让刚唤醒的高优先级任务（uart_rx_entry）立即执行；
• 若 taskWoken = pdFALSE：不触发任务切换，中断退出后继续执行之前被中断的任务（比如 LED 任务）；

为什么必须加这一句？：如果不加，即使 taskWoken = pdTRUE，高优先级任务也不会立即执行，要等当前任务的时间片用完或主动放弃 CPU，导致实时性变差（比如串口数据准备好了，但 LED 任务还在运行 1 秒，数据打印延迟）。

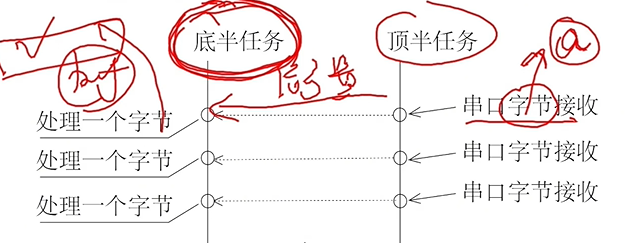

每接收一个字节，都要向底半任务发送一个信号量

需要频繁调度底半任务，效率太低，能否改进？

3. 善用DMA

3.1 DMA

本节在之前 "串口中断 + FreeRTOS" 的基础上，新增了 DMA + 空闲中断 接收模式 ------ 这是嵌入式中 "高速、无 CPU 占用" 的串口接收方案，核心目标是：让 DMA 硬件自动接收串口数据，CPU 只在数据接收完成（触发空闲中断）后才处理，避免之前 "中断逐字节接收" 的 CPU 开销。

复习一下DMA吧

DMAhttps://blog.csdn.net/2301_76153977/article/details/154903943?spm=1011.2415.3001.5331

为什么用 DMA + 空闲中断？

之前的代码是 "串口逐字节中断接收"，每收 1 个字节就触发 1 次中断，CPU 需要频繁响应中断、缓存数据，效率低（尤其高速 / 大数据量时）。

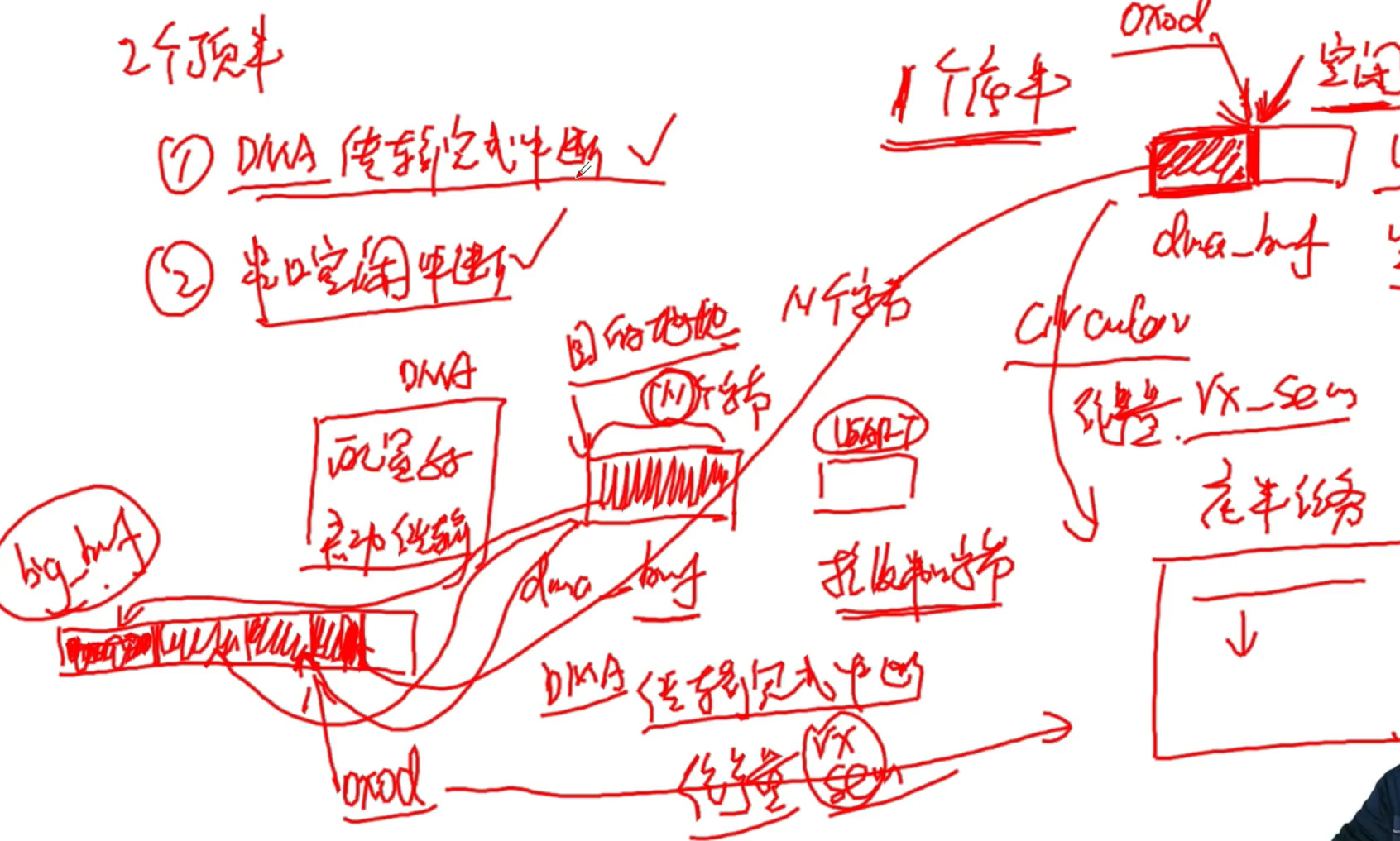

这次升级用 "DMA + 空闲中断" 方案，解决了这个问题，核心思路：

1. DMA 负责 "数据搬运"：硬件自动把串口接收的数据搬到内存缓冲区，全程不占用 CPU；
2. 空闲中断负责 "通知"：串口发完一帧数据后（空闲一段时间），触发 1 次中断，告诉系统 "数据收完了"；
3. FreeRTOS 任务负责 "处理"：用二值信号量让任务阻塞等待，收到中断通知后唤醒，处理数据（回显、打印）；
4. 并行执行：LED 任务和串口任务独立运行，互不干扰，体现 FreeRTOS 的多任务调度优势。

一帧数据是一字节吗

"帧" 是串口通信中 "一组完整数据的单位"，本质是「包含 "起始位 + 数据位 + 校验位 + 停止位" 的完整传输单元」，通常承载 1 个字节的有效数据，但 "帧"≠"字节"（帧是传输单元，字节是数据存储单元）。

3.2 开始敲代码

3.2.1 全局变量与宏定义（核心数据存储 + 配置）

// 串口句柄（HAL库管理串口的核心结构体，包含串口配置、状态等）
UART_HandleTypeDef huart1;
// DMA句柄（管理DMA通道的核心结构体，包含DMA配置、传输状态等）
DMA_HandleTypeDef hdma_usart1_rx;
// 二值信号量句柄（用于中断与任务的同步：中断通知任务数据就绪）
SemaphoreHandle_t uart_rx_sem;

// 串口接收配置宏
#define UART_RX_LEN 1024           // 一次最大接收长度（1024字节，可根据需求调整）
uint8_t UART_RX_BUF[UART_RX_LEN];  // DMA接收缓存区（DMA自动把串口数据存到这里）
__IO uint16_t UART_RX_STA = 0;     // 接收状态标记（16位整数，用不同位表示不同状态）
// UART_RX_STA 位定义：
// bit15（最高位）：1=一帧数据接收完成；0=未完成
// bit0~bit14（低15位）：存储实际接收的数据长度

3.2.2 printf 重定向（复用之前的逻辑）

int fputc(int ch, FILE *f)
{
  while((USART1->SR & 0X40) == 0);  // 等待串口发送缓冲区空（SR寄存器的TXE位，0X40=bit6）
  USART1->DR = (uint8_t)ch;         // 把要打印的字符写入串口数据寄存器（DR），硬件自动发送
  return ch;
}

3.2.3 串口中断处理函数（核心：空闲中断响应）

void HAL_UART_IRQHandler(UART_HandleTypeDef *huart)
{
  portBASE_TYPE taskWoken = pdFALSE;  // FreeRTOS中断安全标记：是否唤醒了高优先级任务

  if (huart->Instance == USART1)  // 只处理串口1的中断
  {
    // 检查是否是"空闲中断"（串口接收完一帧数据后触发）
    if (__HAL_UART_GET_FLAG(huart, UART_FLAG_IDLE) != RESET)
    {
      __HAL_UART_CLEAR_IDLEFLAG(huart);  // 清除空闲中断标志（必须手动清，否则会一直触发中断）
      HAL_UART_DMAStop(huart);           // 停止DMA传输（避免数据继续写入，导致覆盖）

      // 计算接收的数据长度：总缓存长度 - DMA剩余未接收的长度
      UART_RX_STA = UART_RX_LEN - __HAL_DMA_GET_COUNTER(huart->hdmarx);
      UART_RX_STA |= 0X8000;             // 标记一帧数据接收完成（把bit15置1）
      UART_RX_BUF[UART_RX_STA & 0X7FFF] = '\0';  // 添加字符串结束符（方便printf打印）

      // 释放信号量，唤醒串口处理任务（中断→任务的同步）
      if (uart_rx_sem != NULL)
      {
        xSemaphoreGiveFromISR(uart_rx_sem, &taskWoken);  // 中断安全的信号量释放
      }

      HAL_UART_Receive_DMA(huart, UART_RX_BUF, UART_RX_LEN);  // 重启DMA接收，准备下一次数据
      portYIELD_FROM_ISR(taskWoken);  // 若唤醒高优先级任务，触发任务切换（中断安全）
    }
    else
    {
      HAL_UART_IRQHandler(huart);  // 其他串口中断（如错误中断），交给HAL库默认处理
    }
  }
}

核心作用：空闲中断触发后，快速完成 "停止 DMA→计算数据长度→标记完成→通知任务→重启 DMA"，全程微秒级（符合中断 "快进快出" 原则）；

关键：__HAL_DMA_GET_COUNTER 函数获取 DMA 剩余未传输的字节数，用总长度减去它，就是实际接收的数据长度。

UART_RX_BUF[UART_RX_STA & 0X7FFF] = '\0';什么意思

一、先明确两个关键前提
UART_RX_STA 的位定义（代码中已约定）：

是 16 位变量（uint16_t），用不同位存储 "状态" 和 "数据长度"：

bit15（最高位，第 15 位）：标记 "一帧数据是否接收完成"（1 = 完成，0 = 未完成）；

bit0~bit14（低 15 位）：存储 "实际接收的有效数据长度"（比如接收 9 字节，低 15 位就是 0x0009）。
示例：接收完 9 字节数据后，UART_RX_STA = 0X8009（bit15=1，低 15 位 = 0x0009→1000 0000 0000 8001）。
字符串结束符 '\0'：

C 语言中，字符串是以 '\0'（ASCII 码 0）为结束标记的 ------ 如果没有这个符号，printf 会一直往后读取内存，直到遇到随机的 '\0'，导致打印乱码。
比如接收 "hello"（5 字节），需要在第 5 个字节后写入 '\0'，printf 才知道只打印前 5 个字符。
**二、逐部分拆解代码含义

1. UART_RX_STA & 0X7FFF：提取有效数据长度**

0X7FFF 是什么？：16 位二进制是 0111 1111 1111 1111（bit15=0，低 15 位全 = 1）。
位运算 &（按位与）的作用：只保留 UART_RX_STA 的 "低 15 位"，强制把 bit15 清 0。
目的：过滤掉 "接收完成标记"（bit15），只拿到纯粹的 "数据长度数值"。
2. UART_RX_BUF[...) = '\0'：在数据末尾加结束符

UART_RX_BUF 是 DMA 接收缓存区（存储串口接收的字节数据）；

用 "提取出的有效数据长度" 作为数组索引，在该位置写入 '\0'。
示例：数据长度 = 9，数组索引就是 9（UART_RX_BUF[9] = '\0'）：
UART_RX_BUF[0]~UART_RX_BUF[8]：存储 "hello DMA!" 的 9 个有效字符（'h'、'e'、'l'...'!'）；
UART_RX_BUF[9]：写入 '\0'，标记字符串结束。

3.2.4 FreeRTOS 任务（两个核心任务）

（1）串口数据处理任务（uart_rx_entry）

void uart_rx_entry(void *p)
{
  while(1)  // 任务循环（FreeRTOS任务必须是死循环，不能返回）
  {
    // 阻塞等待信号量（portMAX_DELAY=无限等待，没数据时任务不占用CPU）
    if (xSemaphoreTake(uart_rx_sem, portMAX_DELAY) == pdPASS)
    {
      // 检查数据接收完成标记（bit15是否为1）
      if (UART_RX_STA & 0X8000)
      {
        // 1. 回显数据：把收到的数据通过串口发回去（HAL_UART_Transmit是阻塞发送，超时100ms）
        HAL_UART_Transmit(&huart1, UART_RX_BUF, UART_RX_STA & 0X7FFF, 100);
        // 2. 打印日志：用printf输出收到的数据（通过fputc重定向到串口）
        printf("\r\n收到数据：%s\r\n", UART_RX_BUF);

        // 3. 清空状态，准备下一次接收
        UART_RX_STA = 0;  // 清除接收完成标记和数据长度
        memset(UART_RX_BUF, 0, sizeof(UART_RX_BUF));  // 清空缓存区（避免旧数据干扰）
      }
    }
  }
}

核心逻辑：阻塞等待信号量→收到信号量后处理数据→清空状态；

优势：没数据时任务阻塞，不占用 CPU（FreeRTOS 的核心优势），不会像 "轮询" 那样浪费资源。

什么是"轮询"

CPU 反复、循环地检查某个 "状态"（比如 "串口有没有收到数据""按键有没有被按下"），直到状态满足（比如 "收到数据了"），才执行对应的处理逻辑。

// 不推荐的轮询写法（会一直占用CPU）
void uart_rx_entry(void *p)
{
  while(1)
  {
    // 轮询：反复检查 UART_RX_STA 的"接收完成标记"
    if(UART_RX_STA & 0X8000)
    {
      HAL_UART_Transmit(&huart1, UART_RX_BUF, UART_RX_STA & 0X7FFF, 100);
      UART_RX_STA = 0;
    }
    // 没有数据时，CPU 也在疯狂循环检查，完全不休息！
  }
}

问题：没有串口数据时，while(1) 会一直循环执行 if 判断，CPU 占用率 100%，导致 LED 任务无法及时执行（FreeRTOS 调度被干扰），系统效率极低。

用 FreeRTOS 信号量，替代了轮询：

void uart_rx_entry(void *p)
{
  while(1)
  {
    // 阻塞等待：没有数据时，任务挂起，不占用CPU
    if (xSemaphoreTake(uart_rx_sem, portMAX_DELAY) == pdPASS)
    {
      if(UART_RX_STA & 0X8000)
      {
        HAL_UART_Transmit(&huart1, UART_RX_BUF, UART_RX_STA & 0X7FFF, 100);
        printf("\r\n收到数据：%s\r\n", UART_RX_BUF);
        UART_RX_STA = 0;
        memset(UART_RX_BUF, 0, sizeof(UART_RX_BUF));
      }
    }
  }
}

区别：没有数据时，xSemaphoreTake 会让任务 "阻塞挂起"，CPU 会切换到 LED 任务执行，不会浪费资源 ------ 这就是 "轮询" 和 "阻塞等待" 的核心差异。

（2）LED 定时翻转任务（led_toggle_entry）

void led_toggle_entry(void *p)
{
  while(1)
  {
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_8);  // 翻转PA8引脚电平（LED亮/灭切换）
    vTaskDelay(500);  // 延时500ms（FreeRTOS的延时函数，会让任务阻塞500ms，期间CPU可以处理其他任务）
  }
}

作用：演示多任务并行 ------LED 每 500ms 闪一次，同时串口可以正常接收数据，互不干扰；

细节：vTaskDelay 是相对延时，500ms 后任务自动唤醒，切换引脚电平。

3.2.5 初始化任务（task_create_entry）

void task_create_entry(void *p)
{
  TaskHandle_t tmp_handle;
  TaskHandle_t uart_rx_handle;  // 串口任务句柄
  TaskHandle_t led_handle;      // LED任务句柄

  vTaskDelay(5000);  // 延时5秒（等待硬件初始化稳定：DMA、串口、GPIO）

  // 1. 创建二值信号量（用于中断与任务同步）
  printf("start to create sems\r\n");
  uart_rx_sem = xSemaphoreCreateBinary();  // 创建二值信号量（初始值0）
  if (uart_rx_sem == NULL)  // 信号量创建失败（如内存不足），死等报错
  {
    printf("Semaphore create failed!\r\n");
    while(1);
  }

  // 2. 创建串口处理任务
  printf("start to create tasks\r\n");
  xTaskCreate(
    uart_rx_entry,        // 任务函数
    "uart_rx_task",       // 任务名称（调试用）
    256,                  // 任务栈大小（256字，STM32中1字=4字节，共1024字节，足够处理字符串）
    NULL,                 // 任务参数（这里不需要，传NULL）
    10,                   // 任务优先级（10，与LED任务相同）
    &uart_rx_handle       // 任务句柄（用于后续控制任务，如暂停、删除）
  );
  printf("create 1st task: uart_rx_task\r\n");

  // 3. 创建LED任务
  xTaskCreate(
    led_toggle_entry,
    "led_toggle_task",
    128,  // LED任务逻辑简单，栈大小128字足够
    NULL,
    10,   // 优先级10，与串口任务相同（FreeRTOS会按时间片调度）
    &led_handle
  );
  printf("create 2nd task: led_toggle_task\r\n");

  // 4. 自删除初始化任务（初始化完成后，这个任务就没用了，释放资源）
  tmp_handle = xTaskGetHandle("task_create_task");
  vTaskDelete(tmp_handle);
}

作用：统一创建信号量和业务任务，避免在 main 函数中写过多初始化代码；

关键：xSemaphoreCreateBinary() 创建的二值信号量初始值为 0，任务调用 xSemaphoreTake 会阻塞，直到中断中释放信号量（值变为 1）。

3.2.6 main 函数（系统入口，初始化 + 启动调度）

int main(void)
{
  TaskHandle_t init_task_handle;  // 初始化任务句柄

  // 1. 底层硬件初始化（HAL库标准流程）
  HAL_Init();                      // HAL库初始化（时钟、中断控制器等）
  SystemClock_Config();            // 系统时钟配置（如72MHz、168MHz，根据硬件调整）
  MX_GPIO_Init();                  // GPIO初始化（PA8用于LED，PE6备用）
  MX_DMA_Init();                   // DMA初始化（先初始化DMA，再绑定串口）
  MX_USART1_UART_Init();           // 串口1初始化（绑定DMA，配置波特率115200等）

  // 2. 启动串口DMA接收+使能空闲中断
  HAL_UART_Receive_DMA(&huart1, UART_RX_BUF, UART_RX_LEN);  // DMA开始自动接收串口数据
  __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);              // 使能串口空闲中断（数据收完触发）

  // 3. 创建初始化任务（优先级12，高于业务任务，确保初始化先完成）
  xTaskCreate(task_create_entry, "task_create_task", 128, NULL, 12, &init_task_handle);

  // 4. 启动FreeRTOS调度器（从此开始，任务由FreeRTOS管理，main函数不再执行）
  vTaskStartScheduler();

  // 若调度器启动失败（如内存不足），进入死循环
  while (1)
  {
  }
}

核心流程：初始化硬件→启动 DMA + 空闲中断→创建初始化任务→启动调度器；

关键：vTaskStartScheduler() 是 FreeRTOS 的 "开关"，调用后系统会按任务优先级和调度策略，自动切换运行各个任务。

3.2.7 硬件初始化辅助函数（MX_DMA_Init、MX_USART1_UART_Init 等）

（1）MX_DMA_Init（DMA 配置）

static void MX_DMA_Init(void)
{
  __HAL_RCC_DMA1_CLK_ENABLE();  // 使能DMA1时钟（DMA1是STM32F1系列的DMA控制器）

  // 配置USART1_RX对应的DMA通道（DMA1_Channel5，需查芯片手册确认）
  hdma_usart1_rx.Instance = DMA1_Channel5;
  hdma_usart1_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;  // 传输方向：外设（串口）→内存（UART_RX_BUF）
  hdma_usart1_rx.Init.PeriphInc = DMA_PINC_DISABLE;      // 外设地址不递增（串口DR寄存器地址固定）
  hdma_usart1_rx.Init.MemInc = DMA_MINC_ENABLE;          // 内存地址递增（缓存区从0到UART_RX_LEN-1）
  hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;  // 外设数据宽度：字节
  hdma_usart1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;     // 内存数据宽度：字节
  hdma_usart1_rx.Init.Mode = DMA_NORMAL;                 // DMA模式：正常模式（接收完一次后停止，需重启）
  hdma_usart1_rx.Init.Priority = DMA_PRIORITY_HIGH;      // DMA优先级：高（避免与其他DMA通道冲突）

  HAL_DMA_Init(&hdma_usart1_rx);  // 初始化DMA通道
  __HAL_LINKDMA(&huart1, hdmarx, hdma_usart1_rx);  // 把DMA通道绑定到串口1的接收端

  // 配置DMA中断（可选，这里冗余，主要靠串口空闲中断）
  HAL_NVIC_SetPriority(DMA1_Channel5_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Channel5_IRQn);
  __HAL_DMA_ENABLE_IT(&hdma_usart1_rx, DMA_IT_TC);  // 使能DMA传输完成中断
}

配置DMA有什么讲究

代码中 DMA 配置核心函数是 MX_DMA_Init()，每个配置项都有明确讲究，不能乱设：
1. 传输方向（Direction）：必须匹配数据流向

hdma_usart1_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;

讲究：根据 "谁是数据源，谁是目标" 选择，选错会导致数据传输失败（比如串口接收用 MEMORY_TO_PERIPH，永远收不到数据）；

常见方向：

• DMA_PERIPH_TO_MEMORY：外设→内存（如串口接收、ADC 采集，你的代码场景）；
• DMA_MEMORY_TO_PERIPH：内存→外设（如串口批量发送、DAC 输出）；
• DMA_MEMORY_TO_MEMORY：内存→内存（如 SRAM 中数据拷贝，少用）；

代码场景：串口接收是 "外设（USART1->DR）→内存（UART_RX_BUF）"，方向正确。
2. 地址递增（PeriphInc/MemInc）：决定数据是否连续存储

hdma_usart1_rx.Init.PeriphInc = DMA_PINC_DISABLE;  // 外设地址不递增
hdma_usart1_rx.Init.MemInc = DMA_MINC_ENABLE;      // 内存地址递增

核心讲究：

外设地址（PeriphInc）：串口、ADC 等外设的 "数据寄存器" 地址是固定的（如 USART1->DR 地址不变），必须设为 DMA_PINC_DISABLE（不递增）；如果设为 "递增"，DMA 会访问外设的其他寄存器，导致硬件错误；

内存地址（MemInc）：接收数据时，需要连续存储到数组（UART_RX_BUF[0]→UART_RX_BUF[1]→...），必须设为 DMA_MINC_ENABLE（递增）；如果设为 "不递增"，所有数据都会覆盖到 UART_RX_BUF[0]，最终只保留最后 1 字节；
3. 数据宽度（PeriphDataAlignment/MemDataAlignment）：两边必须一致

hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;  // 外设：字节（8位）
hdma_usart1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;     // 内存：字节（8位）

讲究：外设和内存的数据宽度必须相同，否则会导致数据错位、乱码；

常见宽度：BYTE（8 位）、HALFWORD（16 位）、WORD（32 位）；

代码场景：串口接收的是字符（1 字节 = 8 位），所以两边都设为 BYTE，正确；如果外设是 16 位传感器（如 12 位 ADC 左对齐为 16 位），则需设为 HALFWORD。
4. 传输模式（Mode）：按 "是否重复传输" 选择

hdma_usart1_rx.Init.Mode = DMA_NORMAL;  // 正常模式

讲究：模式决定 DMA 传输完成后是否自动重启，选对直接影响数据接收稳定性：

• DMA_NORMAL（正常模式）：传输完设定长度的数据后，DMA 停止工作，需手动调用 HAL_UART_Receive_DMA() 重启；适合 "一帧一帧接收"（如你的串口空闲中断场景），避免数据覆盖；
• DMA_CIRCULAR（循环模式）：传输完设定长度后，DMA 自动回到起始地址，重复传输；适合 "持续接收、覆盖旧数据"（如实时数据流采集，比如每秒接收 100 字节，缓存区设 100 字节，循环覆盖）；

5. 优先级（Priority）：避免通道抢占冲突

hdma_usart1_rx.Init.Priority = DMA_PRIORITY_HIGH;  // 高优先级

讲究：当多个 DMA 通道同时请求传输时（如串口 DMA + ADC DMA），优先级决定谁先传输；

优先级等级：DMA_PRIORITY_LOW（低）→MEDIUM（中）→HIGH（高）→VERY_HIGH（极高）；

配置原则：

重要数据（如串口命令）设高优先级，非重要数据（如普通日志）设低优先级；

不要所有通道都设极高优先级，否则会导致抢占冲突，部分通道传输失败；

代码场景：串口接收是核心功能，设 HIGH 优先级，合理。
6. 中断配置：按需启用，避免冗余

__HAL_DMA_ENABLE_IT(&hdma_usart1_rx, DMA_IT_TC);  // 使能传输完成中断
HAL_NVIC_SetPriority(DMA1_Channel5_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(DMA1_Channel5_IRQn);

讲究：DMA 中断不是必须的，需根据场景选择，过多中断会占用 CPU：

常用中断类型：

• DMA_IT_TC（传输完成中断）：传输完设定长度后触发（如你设 UART_RX_LEN=1024，接收 1024 字节后触发）；
• DMA_IT_HT（半传输中断）：传输到一半长度时触发（如接收 512 字节时触发，少用）；
• DMA_IT_TE（传输错误中断）：地址越界、外设错误时触发（建议必开，用于错误处理）；

此段代码其实有点冗余：用 "空闲中断" 标记数据完成，DMA 传输完成中断（DMA_IT_TC）其实没用（只有接收满 1024 字节才触发，普通短数据不会触发），建议关闭，减少中断开销；

优化建议：保留 DMA_IT_TE（传输错误中断），关闭 DMA_IT_TC，避免无用中断。
7. 通道绑定：必须匹配外设与 DMA 通道的映射关系

hdma_usart1_rx.Instance = DMA1_Channel5;  // USART1_RX 对应 DMA1_Channel5
__HAL_LINKDMA(&huart1, hdmarx, hdma_usart1_rx);  // 绑定串口与 DMA

核心讲究：STM32 的外设（如 USART1_RX）与 DMA 通道有固定映射关系，选错通道会导致 DMA 完全不工作！
示例（STM32F103 系列）：
USART1_RX → DMA1_Channel5；
USART1_TX → DMA1_Channel4；
ADC1 → DMA1_Channel1；

配置前必须查芯片手册的 "DMA 通道映射表"，确认外设对应的 DMA 控制器（DMA1/DMA2）和通道号。

（2）MX_USART1_UART_Init（串口配置）

static void MX_USART1_UART_Init(void)
{
  huart1.Instance = USART1;  // 外设为USART1
  huart1.Init.BaudRate = 115200;  // 波特率115200（串口通信速率，需与串口工具一致）
  huart1.Init.WordLength = UART_WORDLENGTH_8B;  // 数据位：8位
  huart1.Init.StopBits = UART_STOPBITS_1;       // 停止位：1位
  huart1.Init.Parity = UART_PARITY_NONE;        // 校验位：无
  huart1.Init.Mode = UART_MODE_TX_RX;           // 模式：收发双向
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;  // 硬件流控：无（简单通信无需）
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;  // 过采样：16倍（提高通信稳定性）

  HAL_UART_Init(&huart1);  // 初始化串口
}

（3）MX_GPIO_Init（GPIO 配置）

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  __HAL_RCC_GPIOE_CLK_ENABLE();  // 使能GPIOE时钟（PE6引脚）
  __HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA时钟（PA8引脚，LED）

  // 配置PA8为输出模式（LED控制）
  GPIO_InitStruct.Pin = GPIO_PIN_8;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;  // 推挽输出（可驱动LED）
  GPIO_InitStruct.Pull = GPIO_PULLUP;          // 上拉（默认高电平，LED灭）
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  // 低速（LED无需高速）
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  // 配置PE6为输出模式（备用，可接另一个LED）
  GPIO_InitStruct.Pin = GPIO_PIN_6;
  HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

  // 初始状态：PA8、PE6设为高电平（LED灭）
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, GPIO_PIN_SET);
  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_6, GPIO_PIN_SET);
}

3.3 完整工作流程（从串口发数据到任务处理）

用 "串口工具发送字符串" 为例，全程拆解：

①硬件准备：系统上电→main 函数初始化 DMA、串口、GPIO→启动 DMA 接收 + 空闲中断→创建初始化任务→启动 FreeRTOS 调度器；

②初始化任务执行：延时 5 秒→创建二值信号量→创建串口任务和 LED 任务→自删除；

③串口发送数据：串口工具发送字符串 "hello DMA!"→串口硬件接收数据；

④DMA 自动搬运：DMA 通道 5 自动把串口数据从 USART1->DR 搬到 UART_RX_BUF，CPU 全程不参与；

⑤触发空闲中断：串口工具发完数据→串口进入空闲状态→触发 UART_IT_IDLE 中断；

⑥中断处理：

• 清除空闲中断标志→停止 DMA；
• 计算数据长度（比如 "hello DMA!" 是 9 字节）→标记 UART_RX_STA=0X8009（bit15=1，低 15 位 = 9）；
• 释放二值信号量（uart_rx_sem 从 0→1）→重启 DMA 接收；

⑦任务唤醒处理：

• 串口任务从阻塞态被唤醒→获取信号量（uart_rx_sem 从 1→0）；
• 检查 UART_RX_STA 标记→调用 HAL_UART_Transmit 回显数据→printf 打印日志；
• 清空 UART_RX_STA 和 UART_RX_BUF→再次阻塞等待下一次信号量；

⑧LED 任务并行：整个过程中，LED 任务每 500ms 翻转一次，FreeRTOS 会在串口任务阻塞时切换到 LED 任务，实现并行执行。

|---------------|------------------------------------------------------------------------------------|------------------------------------------------|
| 流程节点 | 核心对应函数 / 操作 | 作用说明 |
| 底层硬件初始化 | HAL_Init()、SystemClock_Config()、MX_GPIO_Init()、MX_DMA_Init()、MX_USART1_UART_Init() | 初始化 HAL 库、系统时钟、GPIO（LED）、DMA 通道、串口（115200 波特率） |
| 启动 DMA + 空闲中断 | HAL_UART_Receive_DMA()、__HAL_UART_ENABLE_IT(UART_IT_IDLE) | 让 DMA 开始自动接收串口数据，使能空闲中断（数据收完触发） |
| 创建初始化任务 | xTaskCreate(task_create_entry) | 创建统一初始化任务，避免 main 函数冗余 |
| 初始化任务执行 | task_create_entry() | 延时等待硬件稳定、创建信号量和业务任务、自删除释放资源 |
| LED 任务循环 | led_toggle_entry()：HAL_GPIO_TogglePin()、vTaskDelay(500) | 每 500ms 翻转 PA8 引脚（LED 闪烁），阻塞期间不占用 CPU |
| 串口任务阻塞等待 | uart_rx_entry()：xSemaphoreTake(uart_rx_sem, portMAX_DELAY) | 无数据时阻塞，不浪费 CPU 资源 |
| DMA 自动搬运 | 无显式函数（DMA 硬件自动执行） | 无需 CPU 干预，将串口接收的数据直接存入 UART_RX_BUF 缓存区 |
| 空闲中断处理 | HAL_UART_IRQHandler() | 中断上下文快速处理：清标志、停 DMA、算长度、标记完成、释放信号量、重启 DMA |
| 信号量同步 | xSemaphoreGiveFromISR()（中断中）、xSemaphoreTake()（任务中） | 中断→任务的同步桥梁：通知任务 "数据已就绪" |
| 数据处理 | HAL_UART_Transmit()、printf()、memset() | 串口回显接收的数据、打印调试日志、清空缓存和状态，准备下一次接收 |
