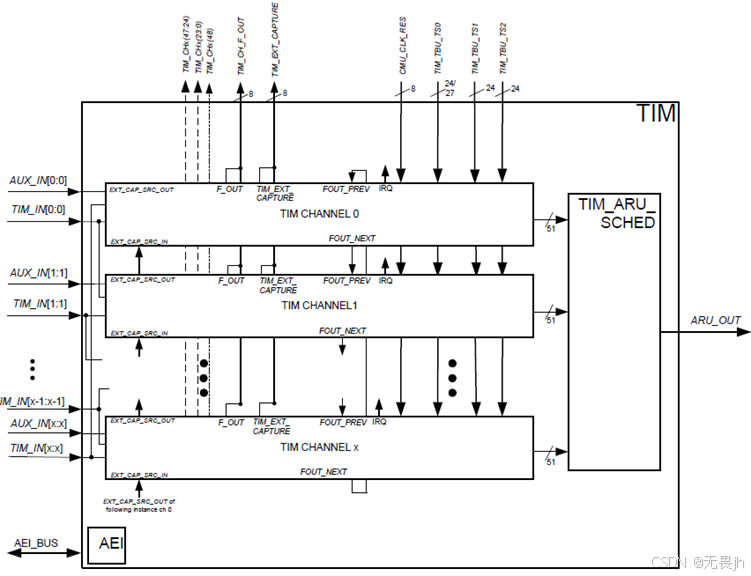

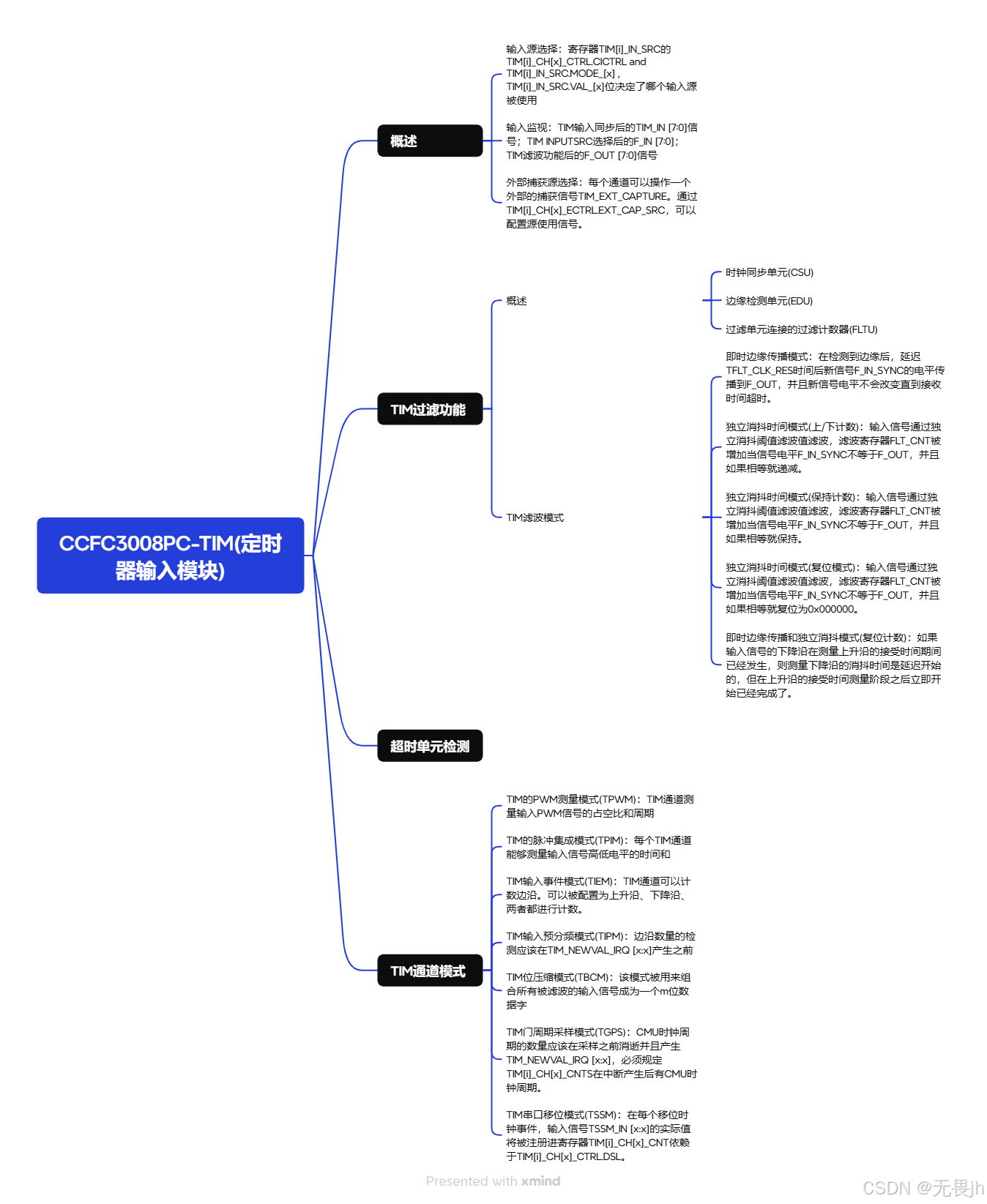

一、TIM概述
TIM模块负责过滤和捕获GTM信号。输入信号的几种特征能被在TIM通道内测量。输入信号的特征包括：输入上升沿和下降沿时间戳的值、接收的边沿数量、PWM的周期和占空比。
1.1、概述

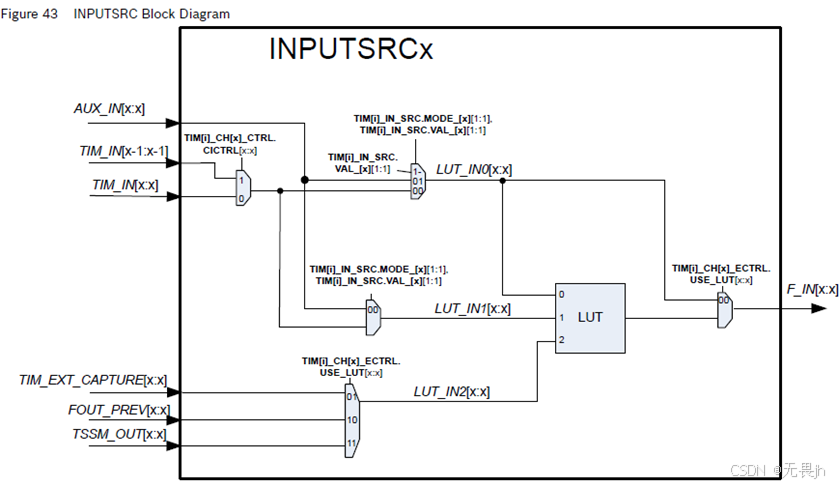

1.1.1、输入源选择
寄存器TIM[i]_IN_SRC 的 TIM[i]_CH[x]_CTRL.CICTRL and TIM[i]IN_SRC.MODE[x] , TIM[i]IN_SRC.VAL[x] 位决定了哪个输入源被使用。
F_IN[x:x]可以通过8位的查找表生成，可以定义3个输入源的任何功能。
如果TIM[i]_CH[x]_ECTRL.USE_LUT=0b00，绕过查找表信号生成，信号进行如下选择：
在某一时刻，TIM[i]IN_SRC。MODE[x], TIM[i]_IN_SRC。输入信号F_IN [x:x]可以由TIM[i] in_src.VAL[x][1:1]驱动直接使用0或1。
由于所有8个通道都捆绑在寄存器TIM[i]_IN_SRC中，因此所有8个输入通道的同步控制是可能的。
两个相邻通道可以通过设置TIM[i]_CH[x]_CTRL.CICTRL位域进行组合。这允许组合复杂的测量一个输入信号与两个TIM通道。
1.1.2、输入监视
它可以监视一个实例的所有通道通过一下步骤读取TIM[i]_INP_VAL 的实际值：
TIM输入同步后的TIM_IN [7:0]信号；TIM INPUTSRC选择后的F_IN [7:0]；TIM滤波功能后的F_OUT[7:0]信号

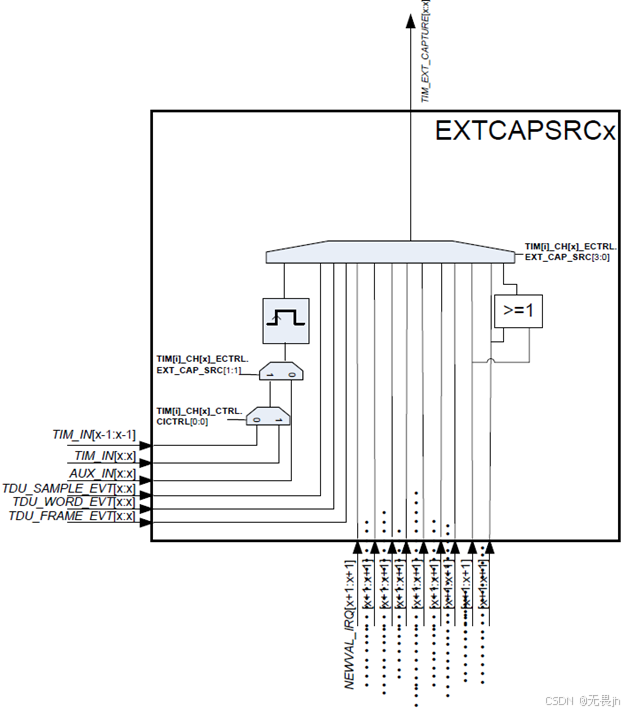

1.1.3、外部捕获源选择
每个通道可以操作一个外部的捕获信号TIM_EXT_CAPTURE 。 通过TIM[i]_CH[x]_ECTRL.EXT_CAP_SRC **，**可以配置源使用信号。
被选择输入的信号的每个上升沿都会产生一个脉冲，这些脉冲能被选择和使用为TIM_EXT_CAPTURE[x:x]信号。
或者，可以选择在TDU中生成的事件TDU_SAMPLE_EVT [x:x]、TDU_WORD_EVT [x:x]、TDU_FRAME_EVT [x:x]中的一个。
此外，可以选择通道x+1的六个中断源中的一个。或者，它们也可以通过使用寄存器TIM[i]_CH[x+1]_IRQ_FORCINT中的相应位的软触发来发出。
1.2、TIM过滤功能
1.2.1、概述

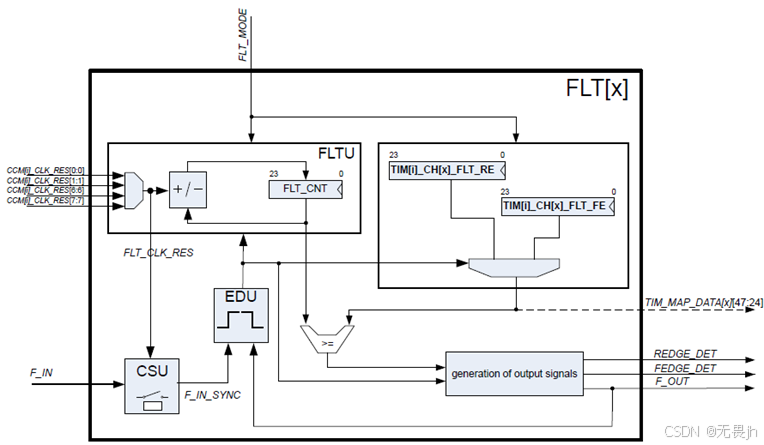

TIM子模块为每个输入信号提供一个可配置过滤机制。这些过滤机制在FLT子单元里面。FLT子单元包括时钟同步单元 (CSU) 、边缘检测单元 (EDU) 、与过滤单元连接的过滤计数器 (FLTU) 。
上升沿和下降沿的过滤参数(去毛刺和接收时间)通过TIM[i]_CH[x]_FLT_RE（上升沿）和TIM[i]_CH[x]_FLT_FE（下降沿）进行配置。
1.2.2、TIM滤波模式

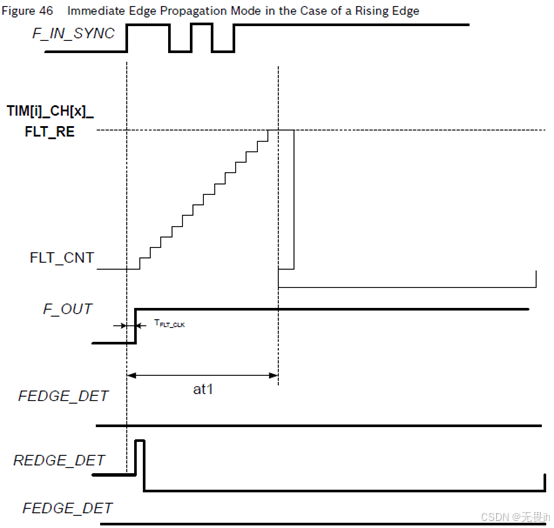

一、即时边缘传播模式
在检测到边缘后，延迟TFLT_CLK_RES时间后新信号F_IN_SYNC的电平传播到F_OUT，并且新信号电平不会改变直到接收时间超时。
在接收时间内，在F_IN_SYNC 上的信号改变对于输出电平没有影响，除非设置TIM[i]_CH[x]_IRQ_NOTIFY.GLITCHDET 。
接收时间超时后，输入信号被检测到，并且信号电平的改变会产生新的检测边沿，并且新的信号电平被传播到F_OUT。

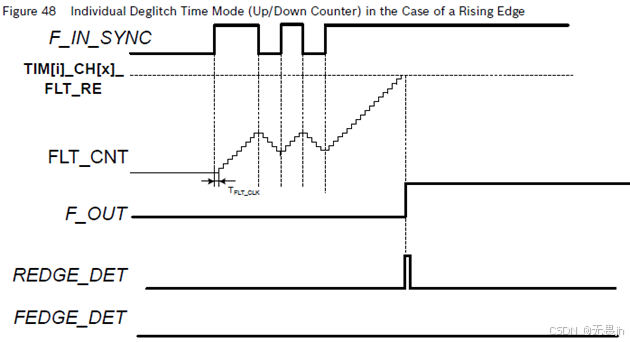

二、独立消抖时间模式(上/下计数)
输入信号通过独立消抖阈值滤波值滤波，滤波寄存器FLT_CNT被增加当信号电平F_IN_SYNC不等于F_OUT，并且如果相等就递减。当FLT_CNT在递减过程中达到零值后，计数器立即停止。

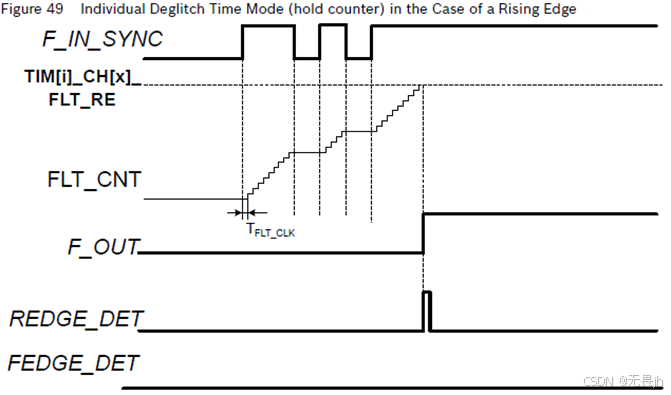

三、独立消抖时间模式(保持计数)
输入信号通过独立消抖阈值滤波值滤波，滤波寄存器FLT_CNT被增加当信号电平F_IN_SYNC不等于F_OUT，并且如果相等就保持。当FLT_CNT在递减过程中达到零值后，计数器立即停止。

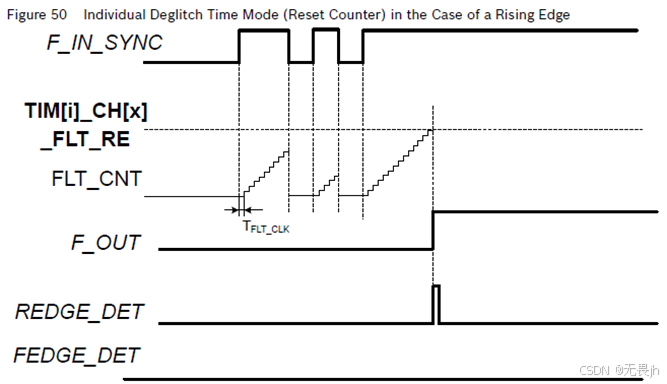

四、独立消抖时间模式(复位计数)

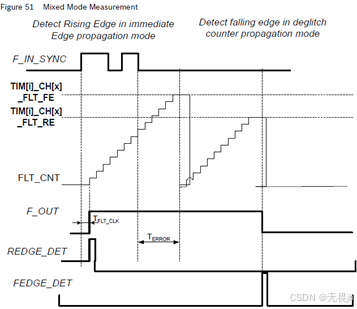

五、即时边缘传播和独立消抖模式(复位计数)
如果输入信号的下降沿在测量上升沿的接受时间期间已经发生，则测量下降沿的消抖时间是延迟开始的，但在上升沿的接受时间测量阶段之后立即开始已经完成了。

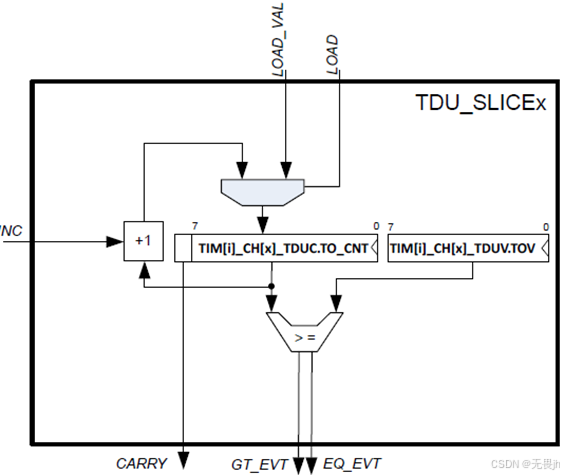

1.3、超时检测单元(TDU)
TDU是为TIM输入信号进行超时检测。每个TIM子模块都有自己的TDU。
二、EB配置

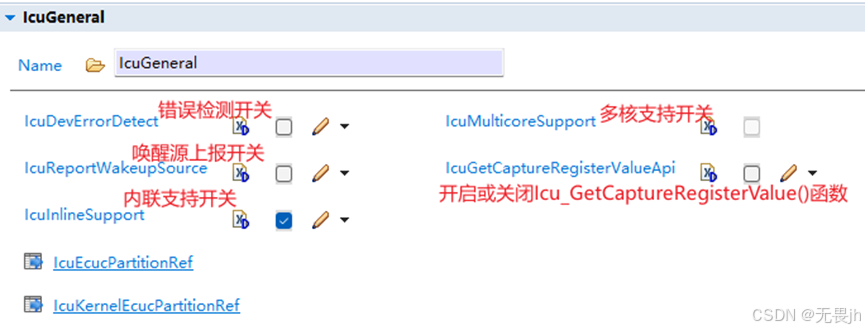

2.1、IcuGeneral

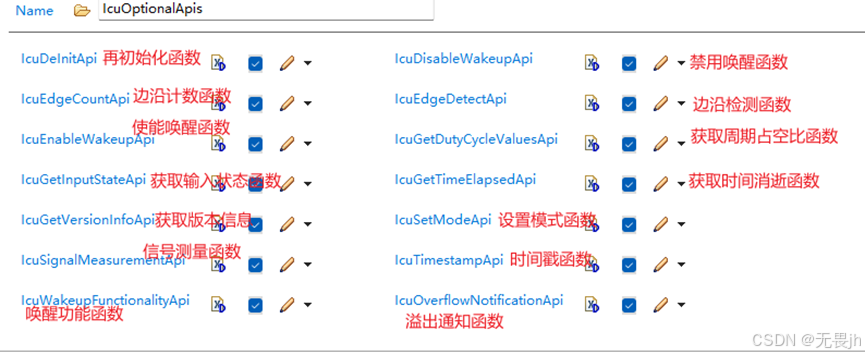

2.2、IcuOptionalApis

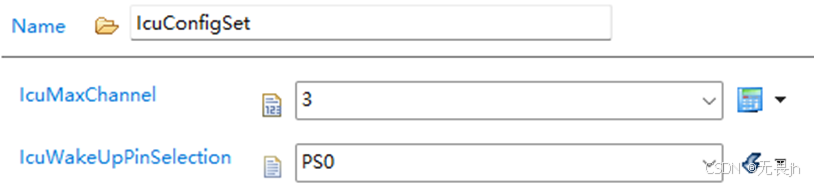

2.3、IcuConfigSet
我们选择3个ICU通道。唤醒引脚的选择PS0，输入的是NMI(不可屏蔽中断)。

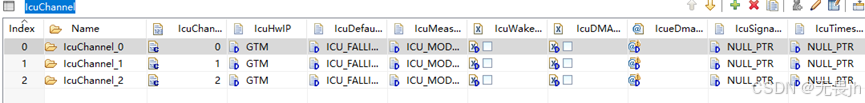

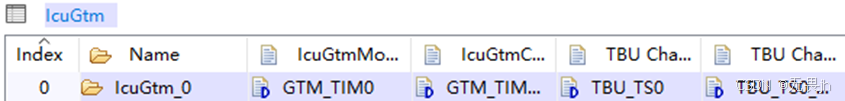

2.3.1、IcuChannel

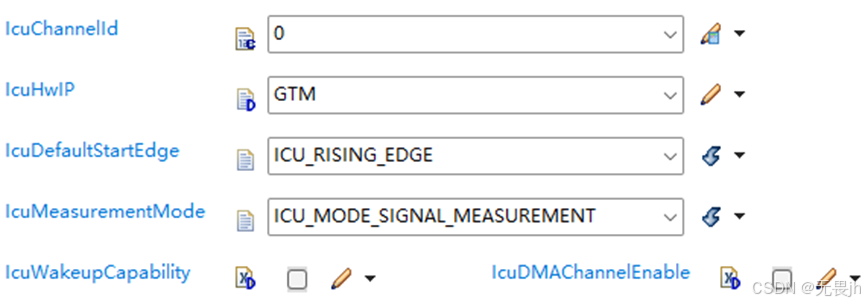

IcuChannelId:通道ID
IcuHwIP：硬件模块。选项为GTM、EMIO、CCU7、WAKEUP。选择GTM
IcuDefaultStartEdge：默认启动边沿。选择ICU_RISING_EDGE
IcuMeasurementMode：测量模式。选择ICU_MODE_SIGNAL_MEASUREMENT。

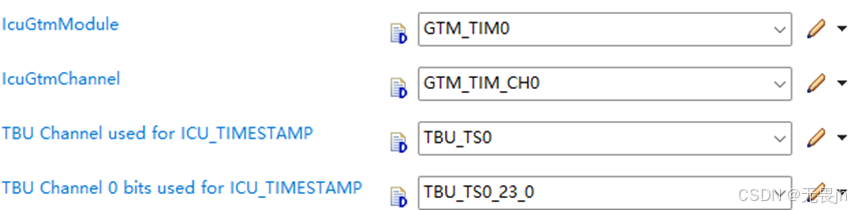

IcuGtmModule：GTM模块，选择GTM_TIM0
IcuGtmChannel：选择GTM_TIM_CH0、GTM_TIM_CH1、GTM_TIM_CH6
TBU Channel used for ICU_TIMESTAMP：ICU时间戳，选择TBU_TS0
TBU Channel 0 bits used for ICU_TIMESTAMP：0位时间戳，选择TBU_TS0_23_0。

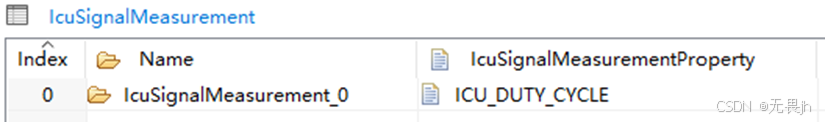

ICU测量属性是测量占空比

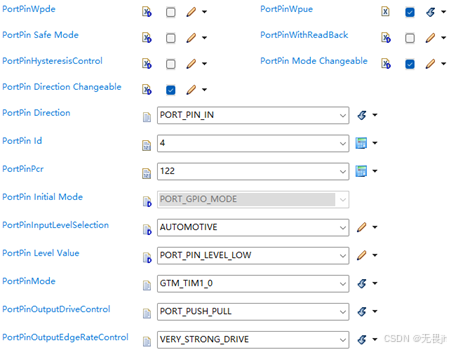

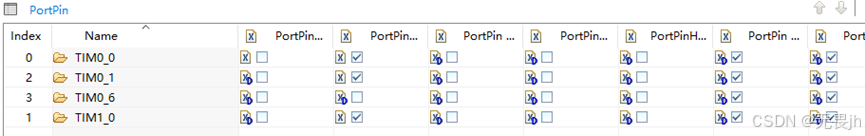

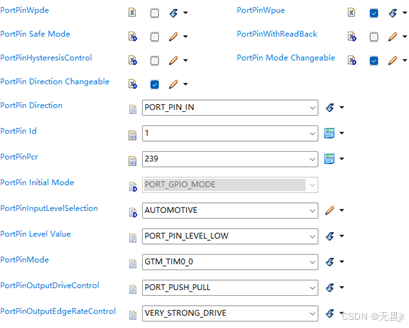

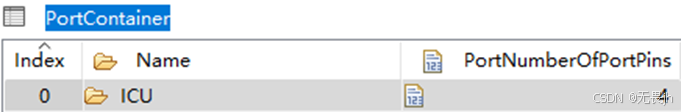

2.4、PortContainer
三、工程测试

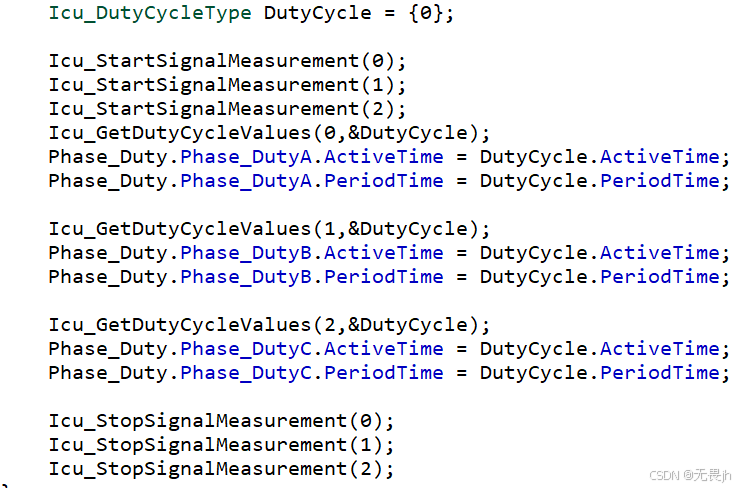

3.1、代码添加

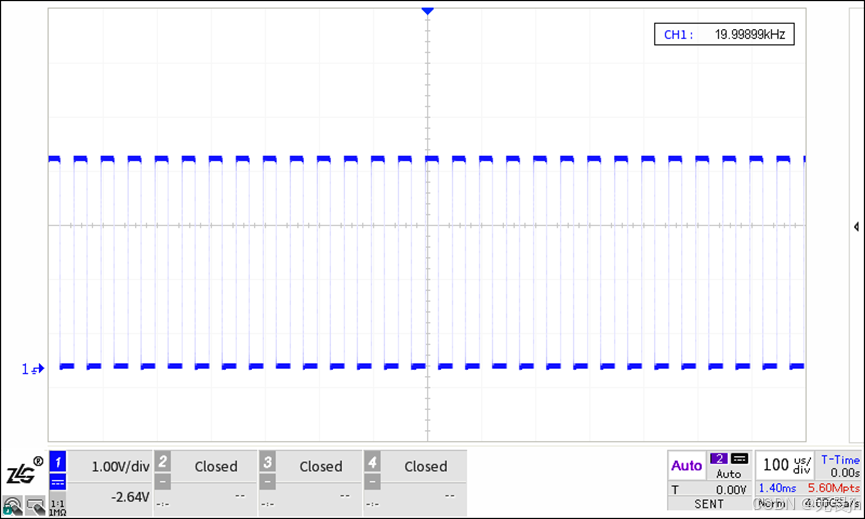

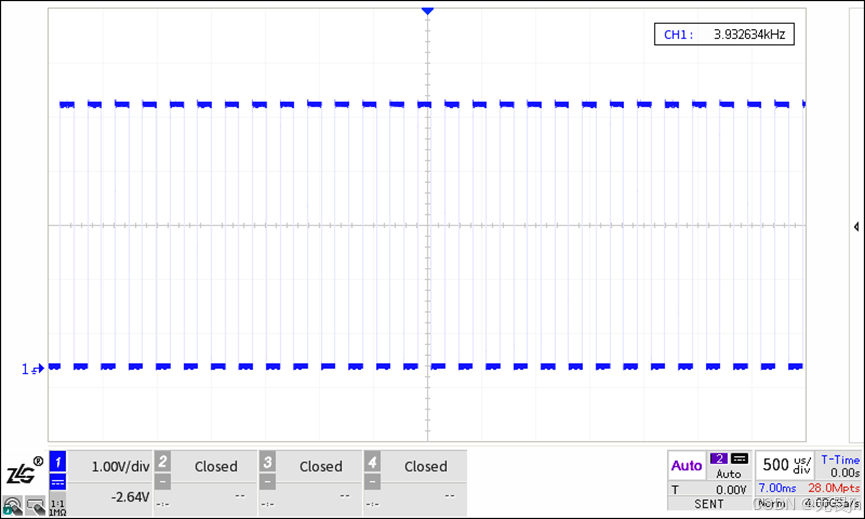

3.2、测试结果
TIM0_6
TIM0_1
TIM0_0
TIM1_0
