Access开发实战：绘制漏斗图实现业务转化分析

hi，大家好！

今天，我们我来讲解漏斗图。

什么是漏斗图 (Funnel Chart)

漏斗图是一种特殊的数据可视化图表，因其形状类似倒置的漏斗而得名。它通过递减的横向条形（或竖向梯形）来展示流程中各阶段的数据流失情况。

核心特征：

阶段性递减：每个环节的数值必须小于或等于前一个环节。
流失可视化：条形宽度的变化直观反映了转化率或流失率。
多用于过程分析：强调"从多到少"的漏斗效应。

典型的漏斗图结构示例：

潜在客户 (1000) ████████████████████████

初步洽谈 (600) ████████████████

提交方案 (300) ██████████

签订合同 (120) ████

漏斗图的应用场景

判断是否需要漏斗图可以参考以下几类业务需求：

1️⃣销售漏斗 (Sales Funnel)

追踪销售流程中的客户转化情况：

线索获取 → 销售跟进 → 报价 → 成交

典型问题：哪个环节流失最严重？

2️⃣用户转化分析

在网站或应用中监控用户行为：

访问首页 → 注册 → 激活 → 付费

关键指标：首次付费转化率（付费人数 / 访问人数）

3️⃣招聘流程追踪

人力资源部门可以用漏斗图分析：

简历投递 → 初筛 → 面试 → Offer → 入职

优化重点：哪一关拒绝率异常？

4️⃣生产流程质检

制造业的多道工序检验：

原材料进厂 → 初加工 → 质检 → 成品 → 出货

质量管理：哪个工序不良率最高？

判断依据：如果你的数据符合"有序递减"的特征，且需要关注中间环节的流失率，那么漏斗图就是最佳选择。

接着，我们来看看怎么在access中实现漏斗图。

1、创建表

我们先创建一个表，这次我把表结构的创建SQL直接给到大家，这样就不需要手工再创建了。

sql 复制代码

CREATE TABLE tbl_Vulnerabilities (
    ID AUTOINCREMENT PRIMARY KEY,
    VulnTitle TEXT(100) NOT NULL, -- 漏洞名称
    Severity TEXT(20),            -- 严重等级
    Status TEXT(20),              -- 当前状态 (Open/Closed等)
    Category TEXT(50),            -- 漏洞类型 (SQLi/XSS等)
    FoundDate DATETIME            -- 发现时间
);

复制代码

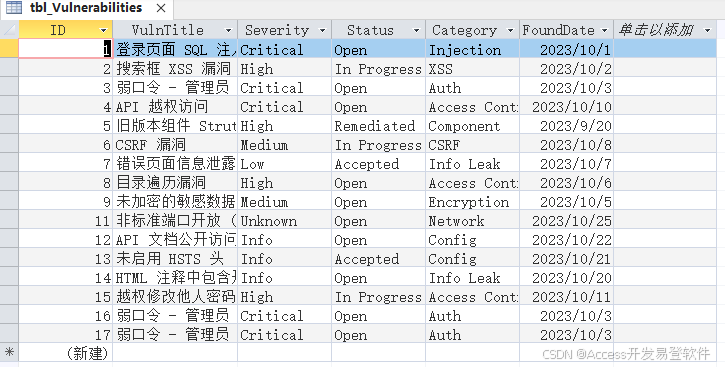

表创建好了，那就可以手工添加一些数据了，像我这样：

2、创建查询

接着，我们再创建一个查询

查询名称： qry_Chart_Source

sql 复制代码

SELECT
    tbl_Vulnerabilities.Severity,
    Count(tbl_Vulnerabilities.Severity) AS VulnCount
FROM
    tbl_Vulnerabilities
GROUP BY
    tbl_Vulnerabilities.Severity;

这个查询就作为图表的数据源。
