AI生成流程图：解决学生党技术文档绘图痛点的技术方案
工具地址：https://draw.anqstar.com/
一、技术背景与问题引入：学生党绘图的那些"拦路虎"
1.1 课程学习与文档撰写的核心需求
对于计算机相关专业的大学生而言，流程图是贯穿课程学习、实验报告、课程设计及毕业设计的核心元素。无论是数据结构中的算法逻辑梳理、操作系统的进程调度分析，还是软件工程的需求建模与用例设计，都离不开清晰、规范的流程图作为支撑。优质的流程图不仅能让技术文档更具可读性，更是准确传达技术逻辑、展现专业能力的关键载体，直接影响作业评分与论文审核结果。
1.2 传统绘图方式的痛点解析
尽管流程图需求高频，但传统绘图方式却长期困扰着学生群体，成为技术文档撰写中的"效率瓶颈"与"质量痛点"：
首先是学习成本高。主流的绘图工具如Visio、DrawIO、ProcessOn等，均需掌握特定的操作逻辑与组件使用规范。对于初次接触的学生而言，往往需要花费数小时甚至数天学习工具操作，才能绘制出符合要求的流程图，而课程作业与论文的提交周期通常较为紧张，大量时间耗费在工具学习上，挤压了核心技术内容的思考与撰写时间。
其次是绘制效率低。传统绘图需手动拖拽组件、连接线条、调整布局，每一个步骤都依赖手动操作。当面临复杂的算法流程图（如动态规划算法的状态转移过程）或大型系统的架构流程图时，手动绘制不仅耗时耗力，还容易出现线条交叉、布局混乱等问题，后续调整需逐一对组件进行修改，进一步降低效率。
再者是规范性难以保证。不同课程、不同导师对流程图的规范要求存在差异，如UML用例图、活动图、时序图的组件样式、命名规则等均有明确标准。学生手动绘制时，容易出现组件使用错误、箭头方向混乱、标注不清晰等问题，导致流程图不符合规范，影响作业与论文的质量评分。
最后是迭代修改困难。课程学习与论文撰写过程中，技术逻辑往往需要多次迭代优化，对应的流程图也需同步修改。传统绘图方式下，修改流程图需找到对应的组件与线条逐一调整，若流程图结构复杂，修改过程极易出现遗漏或错误，甚至需要重新绘制，增加了重复工作量。
1.3 AI技术赋能的解决方案应运而生
随着人工智能技术的快速发展，自然语言处理与图形生成技术的融合，为解决学生绘图痛点提供了全新思路。AI生成流程图功能应运而生，通过自然语言描述即可自动生成规范、清晰的流程图，无需手动操作组件与线条，大幅降低学习成本与绘制效率，同时保证流程图的规范性，完美匹配大学生课程作业、课设论文及毕设论文的绘图需求。
二、功能介绍：AI生成流程图的核心能力与适用场景
2.1 核心功能：自然语言驱动的流程图生成

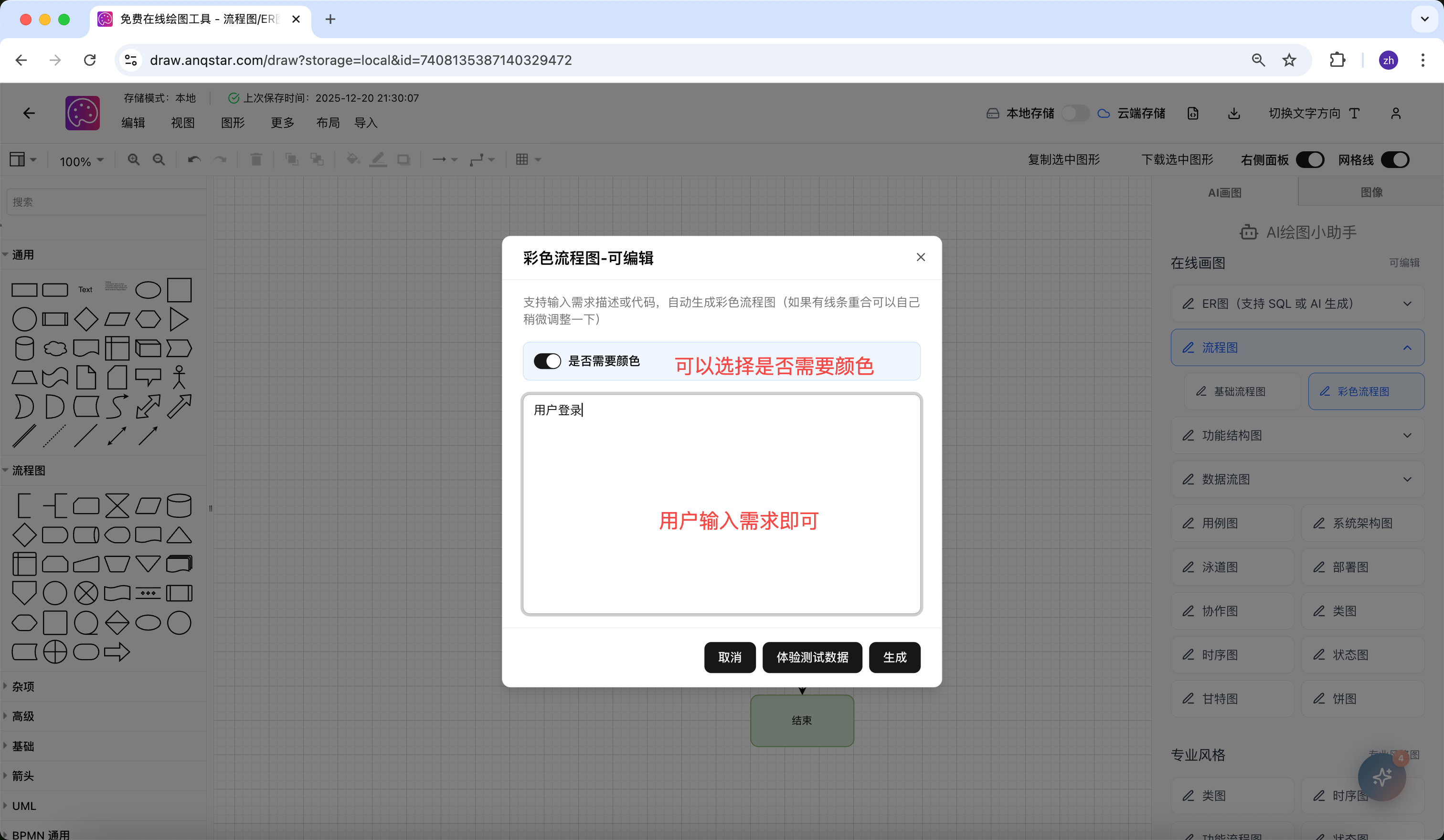

AI生成流程图的核心功能是通过解析用户输入的自然语言描述，自动识别其中的核心节点、逻辑关系（顺序、分支、循环等），并生成符合行业规范的流程图。用户无需掌握任何绘图工具操作技巧，只需用简洁的语言描述清楚流程逻辑，例如"编写一个冒泡排序算法的流程图，步骤包括：初始化数组、设置排序标志、遍历数组元素、比较相邻元素并交换、判断是否完成排序，未完成则继续遍历，完成则输出排序后的数组"，系统即可快速生成对应的流程图。
2.2 多类型流程图适配，覆盖全场景需求
针对大学生的不同课程需求，该功能支持多种类型流程图的生成，全面覆盖课程学习与论文撰写场景：
算法流程图：适配数据结构、算法分析等课程，支持冒泡排序、快速排序、二分查找、动态规划等常见算法的流程生成，清晰呈现算法的执行步骤与逻辑分支；
UML图：支持用例图、活动图、时序图、类图等UML标准图形生成，满足软件工程、面向对象程序设计等课程的文档需求；
系统架构流程图：适配操作系统、计算机网络、数据库原理等课程，可生成进程调度流程、TCP连接建立流程、数据库查询执行流程等，助力系统级逻辑的梳理与呈现；
业务流程图：适用于课程设计中的需求分析环节，可根据业务场景描述生成对应的业务流程，清晰展现用户与系统的交互逻辑。
2.3 辅助功能：提升文档撰写效率
除核心的生成功能外，该功能还提供了一系列适配学生需求的辅助功能：
格式导出：支持PNG、JPG、SVG、PDF等多种格式导出，可直接插入Word、LaTeX等常用文档编辑工具，适配不同课程作业与论文的格式要求；

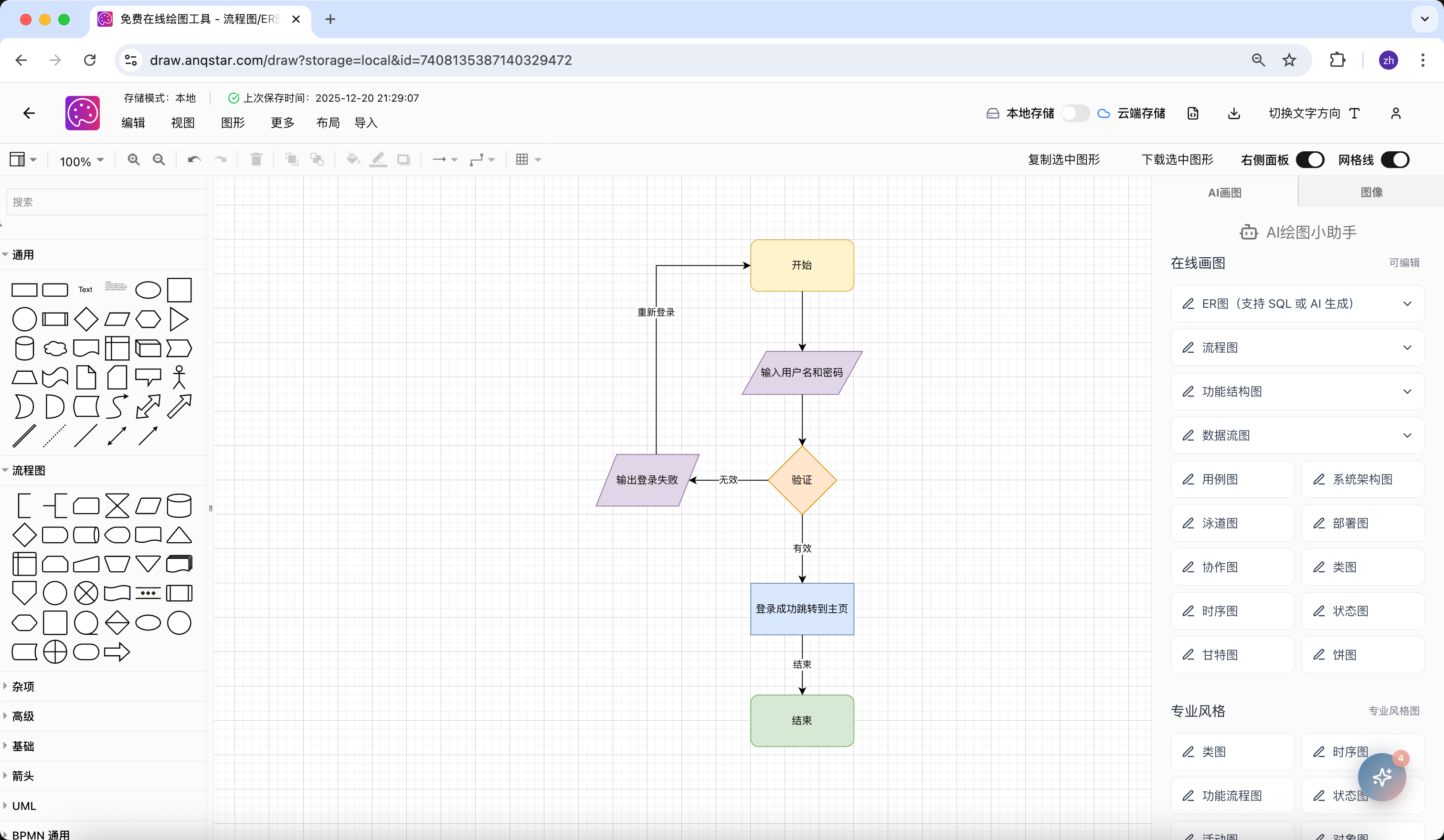

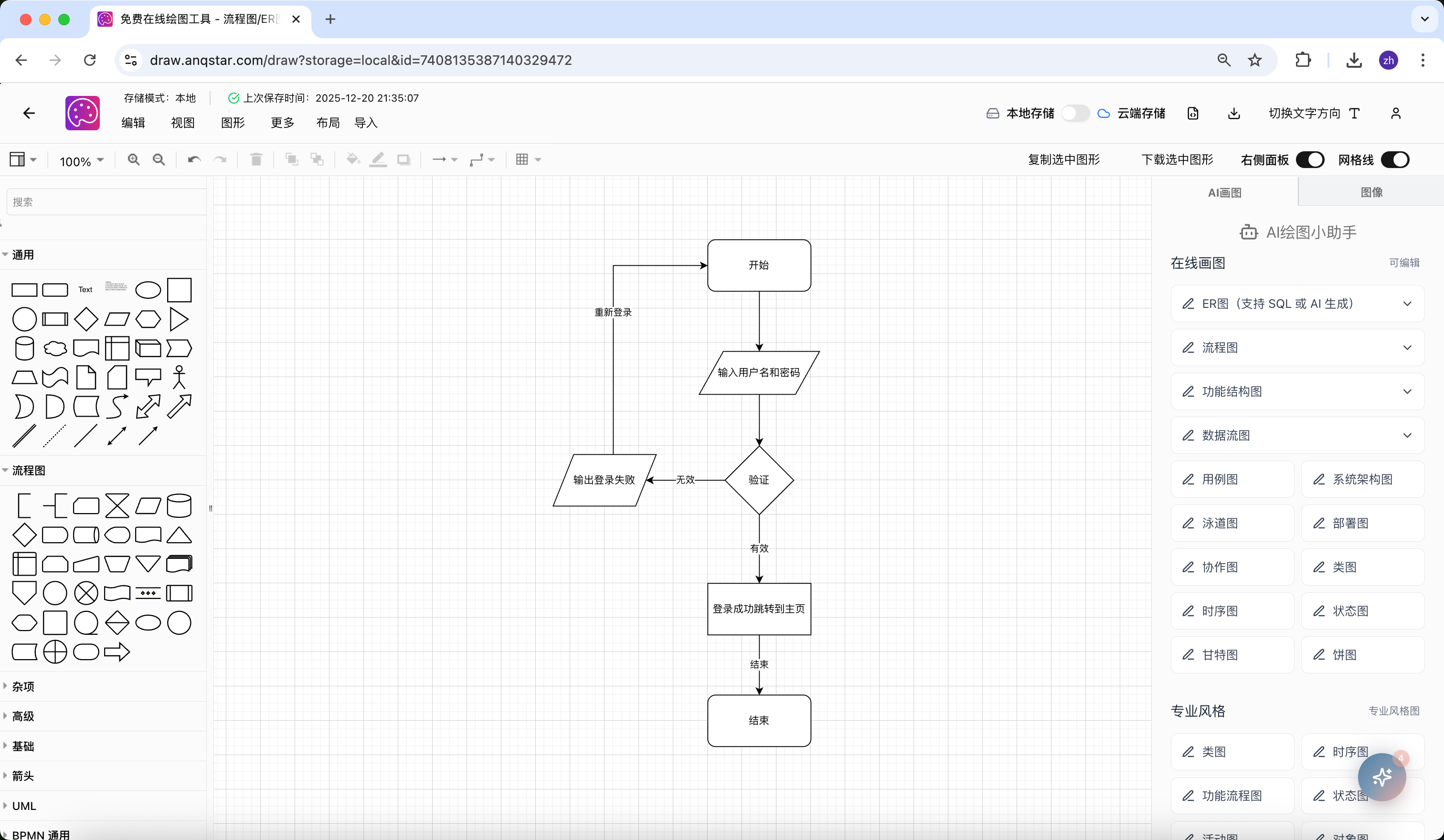

在线编辑：生成的流程图支持在线微调，用户可对节点样式、线条颜色、布局结构进行简单修改，无需重新生成，提升迭代效率；
规范校验：内置流程图规范校验规则，可自动检测节点命名、逻辑关系、组件使用等是否符合课程要求，辅助学生提升流程图质量；
历史记录：保存用户的生成记录，方便学生在多次修改迭代过程中回溯之前的版本，避免因误操作导致的内容丢失。
三、原理说明：AI生成流程图的技术内核解析
3.1 核心技术框架：自然语言处理+图形生成模型
AI生成流程图的核心技术框架由"自然语言理解模块"与"图形生成模块"两部分组成，通过协同工作实现从文本描述到流程图的精准转化。其中，自然语言理解模块负责解析用户输入的文本逻辑，提取核心要素；图形生成模块负责将提取的要素转化为规范的图形结构，整体技术流程遵循"文本输入→语义解析→要素提取→逻辑建模→图形生成→格式输出"的链路。
3.2 自然语言理解模块：精准解析文本逻辑
自然语言理解模块是AI生成流程图的基础，其核心目标是将用户的自然语言描述转化为计算机可理解的结构化逻辑信息，主要包含以下关键技术点：
3.2.1 文本预处理与分词
首先，系统会对用户输入的自然语言文本进行预处理，包括去除无关字符（如特殊符号、冗余空格）、纠正错别字（针对学生常见的输入错误进行优化）。随后，采用基于词典与深度学习的混合分词算法，将文本拆分为最小语义单元（词语或短语），例如将"冒泡排序算法的流程包括初始化数组、遍历数组元素"拆分为"冒泡排序、算法、流程、包括、初始化数组、遍历数组元素"等分词结果。这一步骤的核心作用是梳理文本的基本语义单元，为后续的要素提取奠定基础。
3.2.2 核心要素提取：节点与逻辑关系识别
要素提取是自然语言理解的核心环节，目标是从分词后的文本中识别出流程图的核心组成部分------节点与逻辑关系，采用基于命名实体识别（NER）与关系抽取（RE）的融合模型实现：
节点识别：通过训练好的命名实体识别模型，识别文本中表示"流程步骤""操作动作""判断条件"的实体，作为流程图的节点。例如，从"判断是否完成排序，未完成则继续遍历，完成则输出结果"中，识别出"判断是否完成排序""继续遍历""输出结果"三个节点，同时根据节点类型（判断、操作）进行分类标记，为后续节点样式的生成提供依据；
逻辑关系识别：通过关系抽取模型，识别节点之间的逻辑关联，包括顺序关系（先→后）、分支关系（是→否、如果→则）、循环关系（重复→直到）等。例如，识别"初始化数组之后遍历数组元素"中的"顺序关系"，"判断是否完成排序"与"继续遍历""输出结果"之间的"分支关系"。为提升识别精度，模型针对学生常见的流程描述句式（如"首先...其次...最后...""如果...那么...否则...""重复...直到..."）进行了专项训练，能精准匹配教育场景下的文本逻辑。
3.2.3 语义建模：构建结构化流程图谱
在完成节点与逻辑关系识别后，系统会进行语义建模，将离散的节点与关系组织为结构化的流程图谱。流程图谱采用有向图数据结构表示，其中节点对应流程中的步骤或判断条件，边对应节点之间的逻辑关系，边的方向表示流程的执行顺序。例如，冒泡排序的流程图谱中，"初始化数组"节点通过"顺序关系"边指向"遍历数组元素"节点，"判断是否完成排序"节点通过两条"分支关系"边分别指向"继续遍历"节点与"输出结果"节点。这一结构化图谱清晰地呈现了整个流程的逻辑架构，是连接自然语言描述与图形生成的关键桥梁。
3.3 图形生成模块：从流程图谱到规范图形
图形生成模块的核心目标是将结构化的流程图谱转化为可视化的、符合规范的流程图，主要包含图形元素映射、布局优化、样式规范化三个关键环节：
3.3.1 图形元素映射：节点与关系的可视化转化
系统内置了一套符合行业规范（如UML标准、流程图国家标准）的图形元素映射规则，将流程图谱中的节点类型与逻辑关系转化为对应的可视化元素：

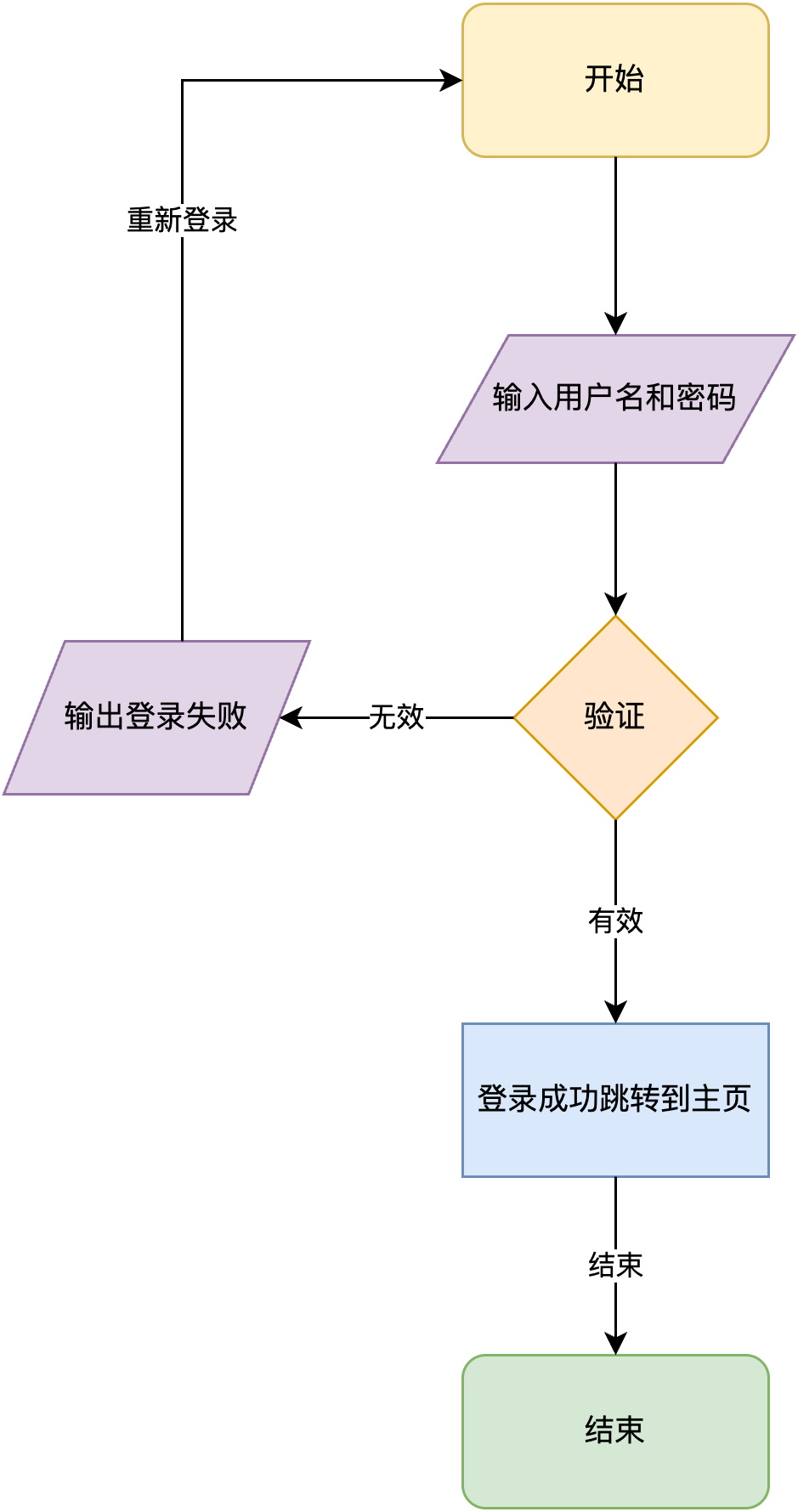

节点映射：操作类节点（如"初始化数组""遍历数组元素"）映射为矩形组件；判断类节点（如"判断是否完成排序"）映射为菱形组件；开始/结束节点映射为圆形或圆角矩形组件。同时，根据节点的重要性与类型，自动匹配对应的颜色与尺寸，提升流程图的可读性；
关系映射：顺序关系映射为带箭头的直线；分支关系映射为带箭头的分支线条，并在箭头上标注逻辑条件（如"是""否""如果满足条件"）；循环关系映射为带箭头的折线，并标注循环条件（如"重复""直到条件成立"）。线条的样式（实线、虚线）与颜色也会根据关系类型进行区分，确保逻辑关系的清晰呈现。
3.3.2 布局优化：自动生成合理的图形结构
布局优化是提升流程图可读性的关键，系统采用基于Force-Directed（力导向）算法与层级布局算法的混合布局策略，自动优化节点的位置与线条的走向：
层级布局：对于具有明确顺序的流程（如顺序执行的算法步骤），采用层级布局算法，将节点按照流程执行顺序排列在不同的层级上，确保流程从左到右或从上到下有序展开，避免线条交叉；
力导向优化：对于包含分支、循环的复杂流程，采用力导向算法，模拟节点之间的"引力"与"斥力"，使节点分布均匀，线条长度适中，避免出现节点拥挤或分散过度的情况。同时，算法会自动调整线条的走向，绕开节点，减少交叉线条的数量，提升流程图的整体美观度。此外，系统还针对学生作业与论文中常见的流程图复杂度，优化了算法的计算效率，确保即使是复杂的流程图谱，也能快速生成合理的布局。
3.3.3 样式规范化：适配教育场景的规范要求
考虑到学生作业与论文对流程图规范性的严格要求，图形生成模块内置了多套样式规范模板，涵盖不同课程（数据结构、软件工程、操作系统）与不同院校的常见要求：
组件样式规范化：统一节点的尺寸、颜色、字体、字号，确保同一类型的节点样式一致；箭头的样式、粗细、颜色统一，标注文字的位置与格式规范，避免出现样式混乱的问题；
规范校验与修正：在生成流程图后，系统会自动对图形样式进行校验，检查是否存在组件使用错误（如将判断节点用矩形表示）、线条方向错误、标注缺失等问题。若发现不规范之处，会自动进行修正，或提示用户进行微调，确保生成的流程图符合课程与论文的规范要求。
3.4 模型训练与优化：适配教育场景的专项升级
为提升AI生成流程图在教育场景下的适配性，模型进行了专项的训练与优化：
数据集构建：收集了大量计算机专业课程作业、课设论文、毕设论文中的流程图及对应的文本描述，构建了专属的教育场景数据集。数据涵盖不同课程类型、不同复杂度的流程，确保模型能精准理解学生的描述习惯与流程逻辑；
模型微调：基于通用的自然语言处理与图形生成模型，利用教育场景数据集进行微调，优化模型对学生常见句式、专业术语（如"动态规划""进程调度""数据库事务"）的识别能力，提升流程图谱构建的准确性；
性能优化：针对学生使用的终端设备（如笔记本电脑、平板），优化了模型的推理效率，降低了系统资源占用，确保即使在配置较低的设备上，也能快速生成流程图，满足学生快速完成作业与论文的需求。
四、总结：AI赋能教育场景，让技术文档撰写更高效
AI生成流程图功能通过自然语言处理与图形生成技术的深度融合，精准解决了大学生在课程学习与论文撰写中面临的绘图难、效率低、不规范等痛点。其核心价值不仅在于降低了绘图的学习成本与时间成本，更在于帮助学生将更多精力聚焦于核心技术内容的思考与梳理，提升技术文档的质量。无论是数据结构的算法梳理、软件工程的需求建模，还是毕业设计的系统逻辑呈现，AI生成流程图都能提供高效、规范的支撑，成为计算机专业学生的得力助手。
随着AI技术在教育场景的不断深化，未来该功能还将持续优化，进一步提升对复杂流程的生成能力，适配更多课程类型的需求，为学生的技术学习与文档撰写提供更全面的赋能。
