时钟源与定时器：澄清概念
确实需要澄清这两个概念。让我用一个清晰的比喻开始：
时钟是心脏，定时器是手臂
- 时钟：提供持续稳定的脉搏/节拍（基础频率）
- 定时器：利用这个节拍来测量时间或执行特定动作
一、概念澄清
时钟源（Clock Source）
作用：为整个单片机系统提供基本的工作节拍
text
时钟源 → 单片机系统 → CPU、内存、外设...定时器（Timer）
作用：利用时钟源来测量时间间隔、产生精确延时或波形
text
时钟源 → 定时器模块 → 计数/比较 → 中断/PWM输出二、它们的关系
text
┌─────────────────────────────────────────┐
│ 单片机系统架构 │
├─────────────────────────────────────────┤
│ 时钟源选择 │
│ ├─内部时钟(RC振荡器) │
│ └─外部时钟(晶振) │
│ │
│ 系统时钟分配 │
│ ├─CPU核心时钟 │
│ ├─内存时钟 │
│ ├─外设总线时钟 │
│ └─定时器模块时钟 ←─【定时器使用时钟源】 │
│ │ │
│ ▼ │
│ ┌─────────────────┐ │
│ │ 定时器功能 │ │
│ │ • 计时/计数 │ │
│ │ • PWM输出 │ │
│ │ • 输入捕获 │ │
│ └─────────────────┘ │
└─────────────────────────────────────────┘三、详细对比
| 维度 | 时钟源 | 定时器 |
|---|---|---|
| 本质 | 频率发生器，提供系统节拍 | 时间测量/波形生成模块 |
| 依赖关系 | 独立工作，为系统提供基础 | 依赖时钟源来工作 |
| 硬件范畴 | 是的，都是硬件 | 是的，有硬件定时器（也有软件定时器） |
| 主要功能 | 产生稳定的频率信号 | 利用时钟信号进行计数、比较、捕获 |
| 配置内容 | 选择频率源、分频系数 | 设置计数值、比较值、工作模式 |
| 输出形式 | 连续的方波信号 | 中断、PWM波、捕获事件等 |
四、实例说明
场景：使用内部时钟的硬件定时器
c
// 步骤1：选择内部时钟作为系统时钟源
void SystemClock_Config(void) {
RCC->CFGR |= RCC_CFGR_SW_HSI; // 选择内部高速时钟(HSI)
while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_HSI); // 等待切换
}
// 步骤2：配置定时器使用系统时钟
void TIM2_Init(void) {
// 定时器时钟 = 系统时钟 / APB预分频
// 假设系统时钟8MHz（来自内部HSI）
// 配置定时器预分频和自动重载值
TIM2->PSC = 8000 - 1; // 预分频8000，得到1kHz计数频率
TIM2->ARR = 1000 - 1; // 自动重载1000，1秒中断
TIM2->CR1 |= TIM_CR1_CEN; // 启动定时器
}场景：使用外部时钟的硬件定时器
c
// 步骤1：选择外部晶振作为系统时钟源
void SystemClock_Config(void) {
// 使能外部高速时钟(HSE)
RCC->CR |= RCC_CR_HSEON;
while(!(RCC->CR & RCC_CR_HSERDY)); // 等待HSE就绪
RCC->CFGR |= RCC_CFGR_SW_HSE; // 切换到HSE
while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_HSE);
}
// 步骤2：配置定时器（与使用内部时钟时配置方法相同）
void TIM2_Init(void) {
// 定时器时钟 = 系统时钟 / APB预分频
// 假设系统时钟16MHz（来自外部HSE）
TIM2->PSC = 16000 - 1; // 预分频16000，得到1kHz计数频率
TIM2->ARR = 500 - 1; // 自动重载500，0.5秒中断
TIM2->CR1 |= TIM_CR1_CEN;
}五、关键区别表格
| 对比点 | 内部时钟 vs 外部时钟 | 硬件定时器 vs 软件定时器 |
|---|---|---|
| 讨论层次 | 系统级：整个单片机的基础频率源 | 模块级：利用时钟实现具体时间功能 |
| 选择影响 | 影响整个系统性能和稳定性 | 影响特定功能的精度和可靠性 |
| 配置时机 | 系统初始化时选择 | 需要定时功能时配置 |
| 可以同时存在多个？ | 通常只能选择一个作为主时钟 | 可以同时使用多个硬件+软件定时器 |
六、综合示例
一个完整的项目架构
text
┌─────────────────────────────────────────┐
│ 项目：智能温控系统 │
├─────────────────────────────────────────┤
│ 【时钟选择】 │
│ 使用外部8MHz晶振（要求通信稳定） │
│ │
│ 【定时器使用】 │
│ 1. TIM1（硬件）：10ms精确PID控制循环 │
│ 时钟源：系统时钟(8MHz) → 预分频 → 计数│
│ │
│ 2. SysTick（硬件）：1ms系统滴答 │
│ 为软件定时器提供基准 │
│ │
│ 3. 软件定时器： │
│ • 界面刷新(100ms) │
│ • 温度显示更新(1s) │
│ • 数据存储(30s) │
└─────────────────────────────────────────┘代码体现区别
c
// main.c 中的不同配置部分
// ---------- 时钟配置 ----------（系统级）
void clock_init(void) {
// 选择时钟源：外部8MHz晶振
enable_external_oscillator(8000000);
set_system_clock_to_hse();
// 配置PLL，得到72MHz系统时钟
configure_pll(72);
}
// ---------- 定时器配置 ----------（功能级）
void timer_init(void) {
// 硬件定时器1：用于高精度控制
// 时钟源来自系统时钟，已经由clock_init()确定
setup_hardware_timer(TIM1, 10000); // 10ms间隔
// 硬件定时器2：系统滴答
setup_systick(1000); // 1ms滴答，为软件定时器提供基础
// 软件定时器初始化
init_software_timers();
}七、常见误区澄清
误区1："内部时钟是一种简单的定时器"
正确理解 ：内部时钟是时钟源，定时器是使用时钟源的模块。
就像：电池是电源，电机是用电设备。
误区2："我需要高精度定时，所以必须用外部时钟"
实际情况：
- 需要高精度定时 → 必须用硬件定时器
- 需要高频率稳定性 → 建议用外部时钟源
- 两者结合效果最好，但硬件定时器本身就能提供比软件定时器高得多的精度
误区3："选择时钟源只影响定时器"
正确理解：时钟源影响整个系统，包括：
- CPU执行速度
- 通信接口波特率精度
- 所有外设工作频率
- 功耗特性

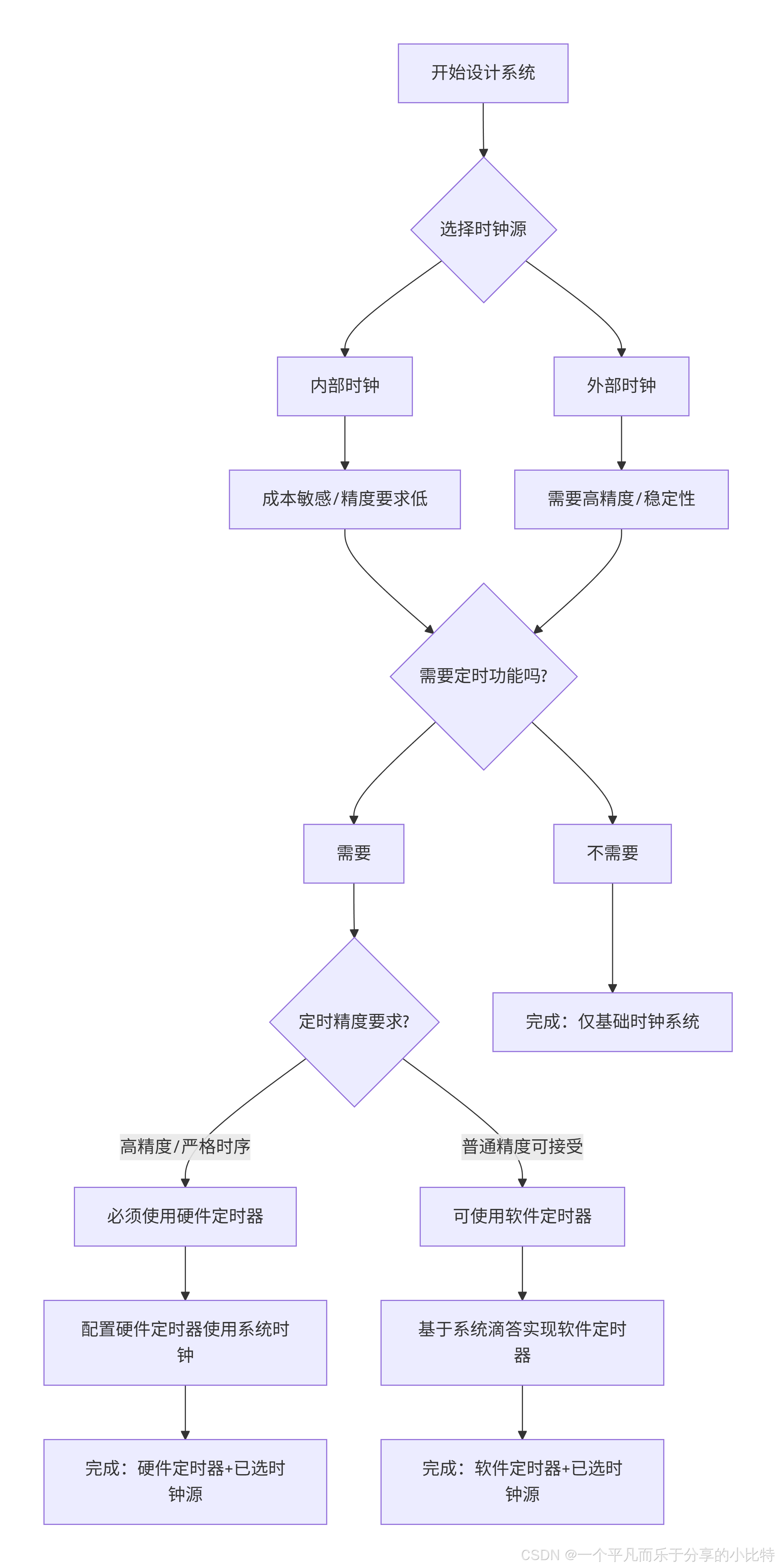

八、决策流程图
九、总结
核心要点
-
时钟源和定时器是不同层次的概念：
- 时钟源是"原料"（提供基础频率）
- 定时器是"加工厂"（利用频率实现时间功能）
-
硬件范畴：
- ✅ 内部时钟和外部时钟都是硬件时钟源
- ✅ 硬件定时器是硬件外设模块
- ❌ 软件定时器是软件实现
-
依赖关系：
text时钟源选择 → 系统频率确定 → 定时器精度受影响 -
实际设计：
- 先根据系统需求选择时钟源（内部/外部）
- 再根据功能需求选择定时器类型（硬件/软件）
- 两者独立决策，但共同决定系统时间性能
实用建议
对于您的项目：
- 先问：我的系统需要多稳定的频率？（选择时钟源）
- 再问：我的定时功能需要多精确？（选择定时器类型）
- 最后：硬件定时器总是比软件定时器精确，无论使用哪种时钟源
这样清晰多了吗？时钟源决定系统"心跳"的质量，定时器决定"计时动作"的精度，两者协同工作，但扮演不同角色。
