WWDG介绍
窗口看门狗用于监测单片机程序运行时效是否精准，主要检测软件异常，一般用于需要精准检测程序运行时间的场合。
窗口看门狗的本质是一个能产生 系统复位信号 和 提前唤醒中断 的 6 位计数器。

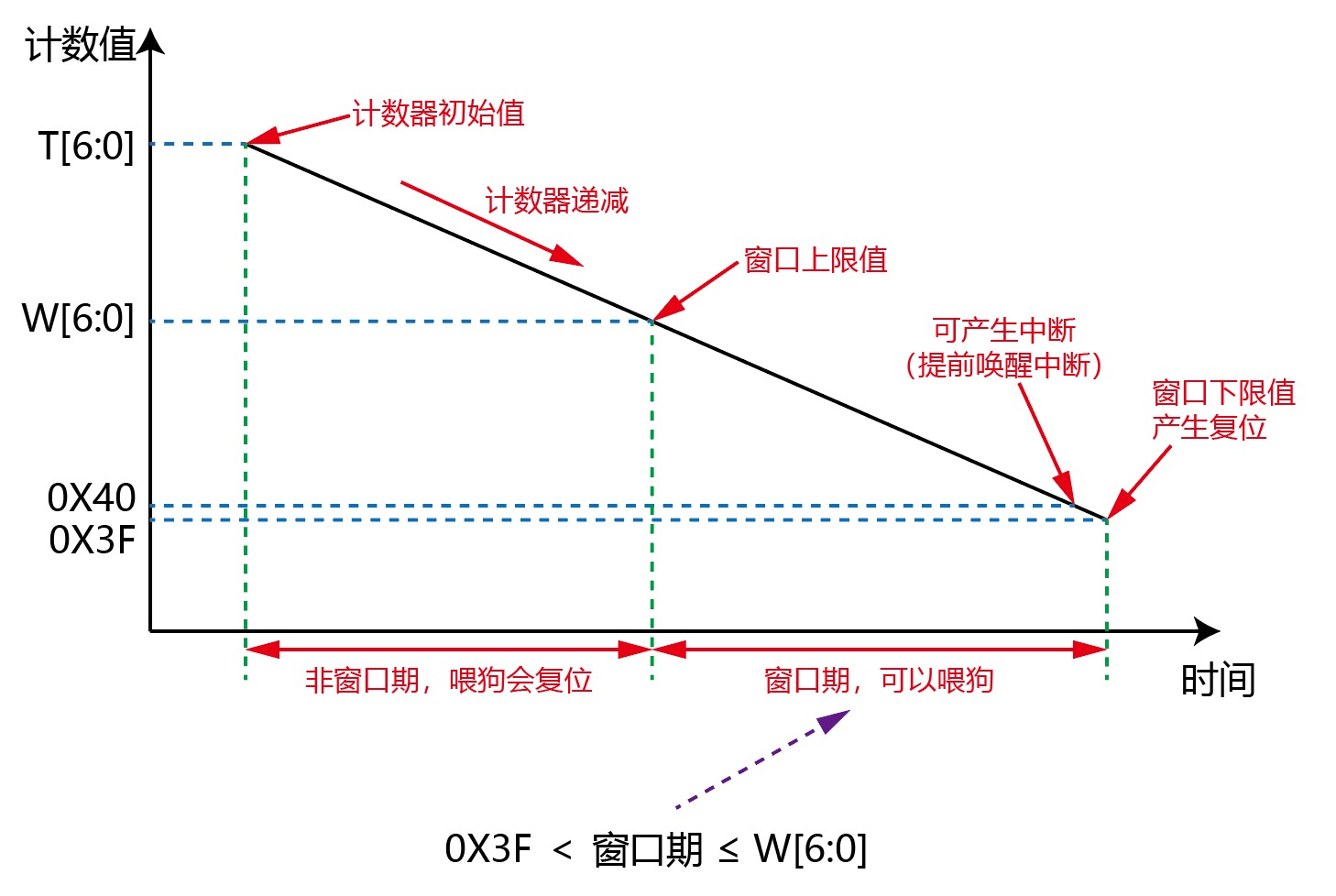

产生复位条件：
当递减计数器值从 0x40 减到 0x3F 时复位（即 T6 位跳变到 0 ）
计数器的值 大于 W[6:0] 值 时喂狗会复位。
产生中断条件：
当 递减计数器等于 0x40 时可产生提前唤醒中断 (EWI)。
在窗口期内重装载计数器的值，防止复位，也就是所谓的喂狗。
工作原理
WWDG主要寄存器及功能
控制寄存器（WWDG_CR）
- 包含使能位（WDGA）和7位递减计数器（T[6:0]）。
- 写入0x7F初始化计数器，使能后计数器从设定值递减，达到0x40时触发复位。
- 示例代码（STM32）：
cWWDG->CR = WWDG_CR_WDGA | 0x7F; // 使能并设置初始值配置寄存器（WWDG_CFR）
- 设置窗口值（W[6:0]）和预分频器（WDGTB）。
- 窗口机制：仅当计数器值在窗口值（W[6:0]）和0x3F之间时允许刷新，否则触发复位。
- 示例配置：
cWWDG->CFR = WWDG_CFR_WDGTB_1 | 0x5F; // 预分频4，窗口值0x5F状态寄存器（WWDG_SR）
- 仅含提前唤醒中断标志位（EWIF）。
- 当计数器减至0x40时置位，需软件清零。
wwdg库函数概述
WWDG（Window Watchdog，窗口看门狗）是STM32微控制器中的一种硬件看门狗，用于监测软件运行状态。通过库函数可以配置WWDG的超时窗口、计数器值等参数。以下是常用WWDG库函数及其功能说明。
相关库函数
初始化与配置函数
HAL_WWDG_Init
初始化WWDG，配置预分频器、窗口值、计数器值及是否启用早期唤醒中断。
参数：
hwwdg：WWDG句柄指针WWDG_InitTypeDef：包含预分频器、窗口值等配置的结构体HAL_WWDG_MspInit
用户实现的底层初始化函数，用于配置NVIC、时钟等硬件相关设置。
计数器操作函数
HAL_WWDG_Refresh
刷新WWDG计数器，防止看门狗复位。需在窗口期内调用。
HAL_WWDG_SetCounter
直接设置计数器值，需确保值在窗口范围内（0x40~0x7F）。
中断处理函数
HAL_WWDG_IRQHandler
处理WWDG早期唤醒中断，调用回数。
HAL_WWDG_EarlyWakeupCallback
用户实现的回调函数，用于处理早期唤醒事件（如保存数据）。
状态与错误处理
HAL_WWDG_GetState
获取WWDG当前状态（如就绪、忙碌等）。
HAL_WWDG_GetError
检查WWDG操作中的错误标志。
使用示例
c
WWDG_HandleTypeDef hwwdg;
hwwdg.Instance = WWDG;
hwwdg.Init.Prescaler = WWDG_PRESCALER_8;
hwwdg.Init.Window = 0x5F;
hwwdg.Init.Counter = 0x7F;
hwwdg.Init.EWIMode = WWDG_EWI_ENABLE;
HAL_WWDG_Init(&hwwdg);
// 主循环中定期刷新计数器
while (1) {
HAL_WWDG_Refresh(&hwwdg);
}注意事项
- 计数器必须在窗口期内刷新，过早或过晚均会触发复位。
- 窗口值需大于0x40且小于计数器初始值。
- 早期唤醒中断可用于紧急处理，但需快速完成操作。

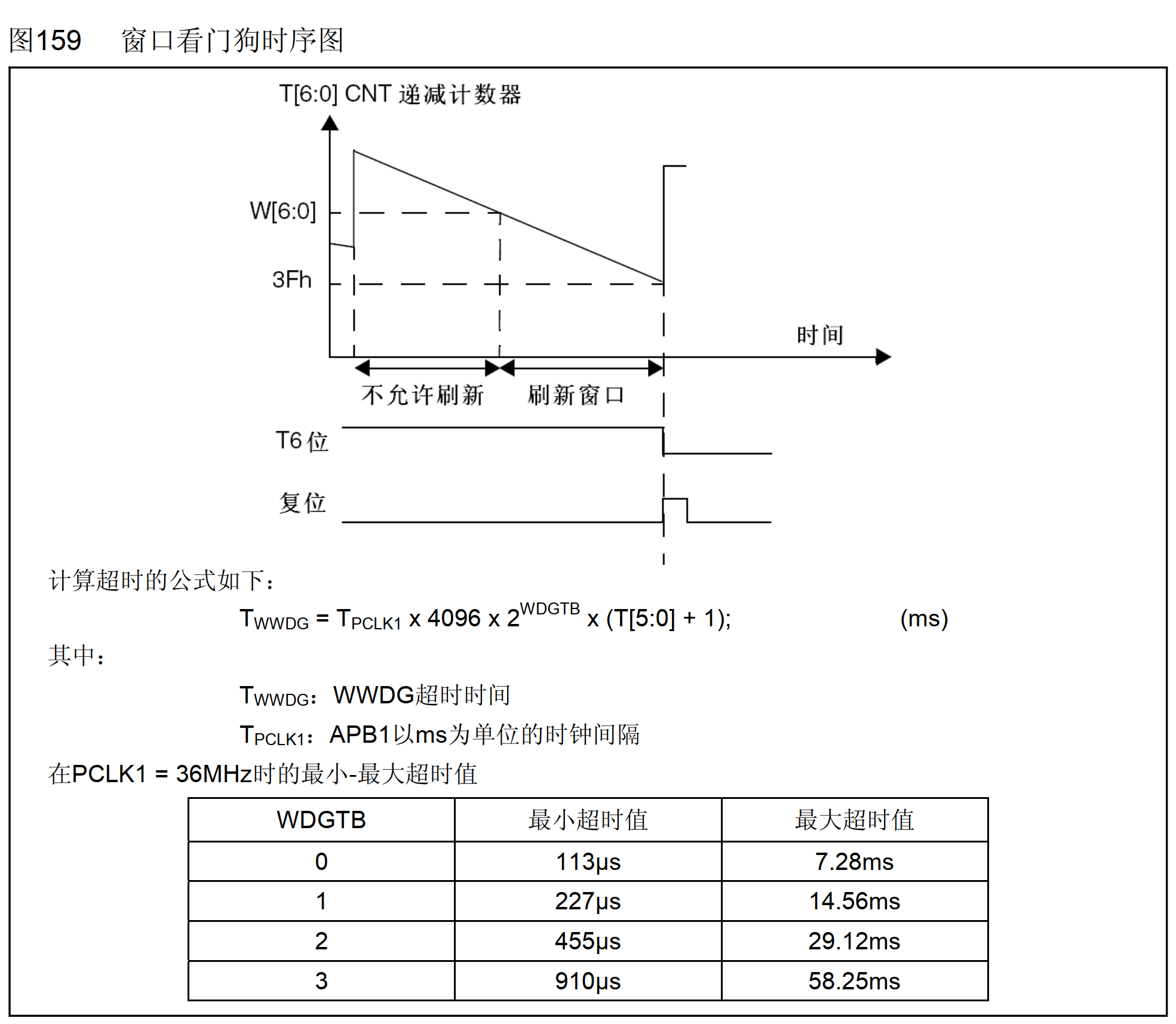

WWIG溢出时间计算

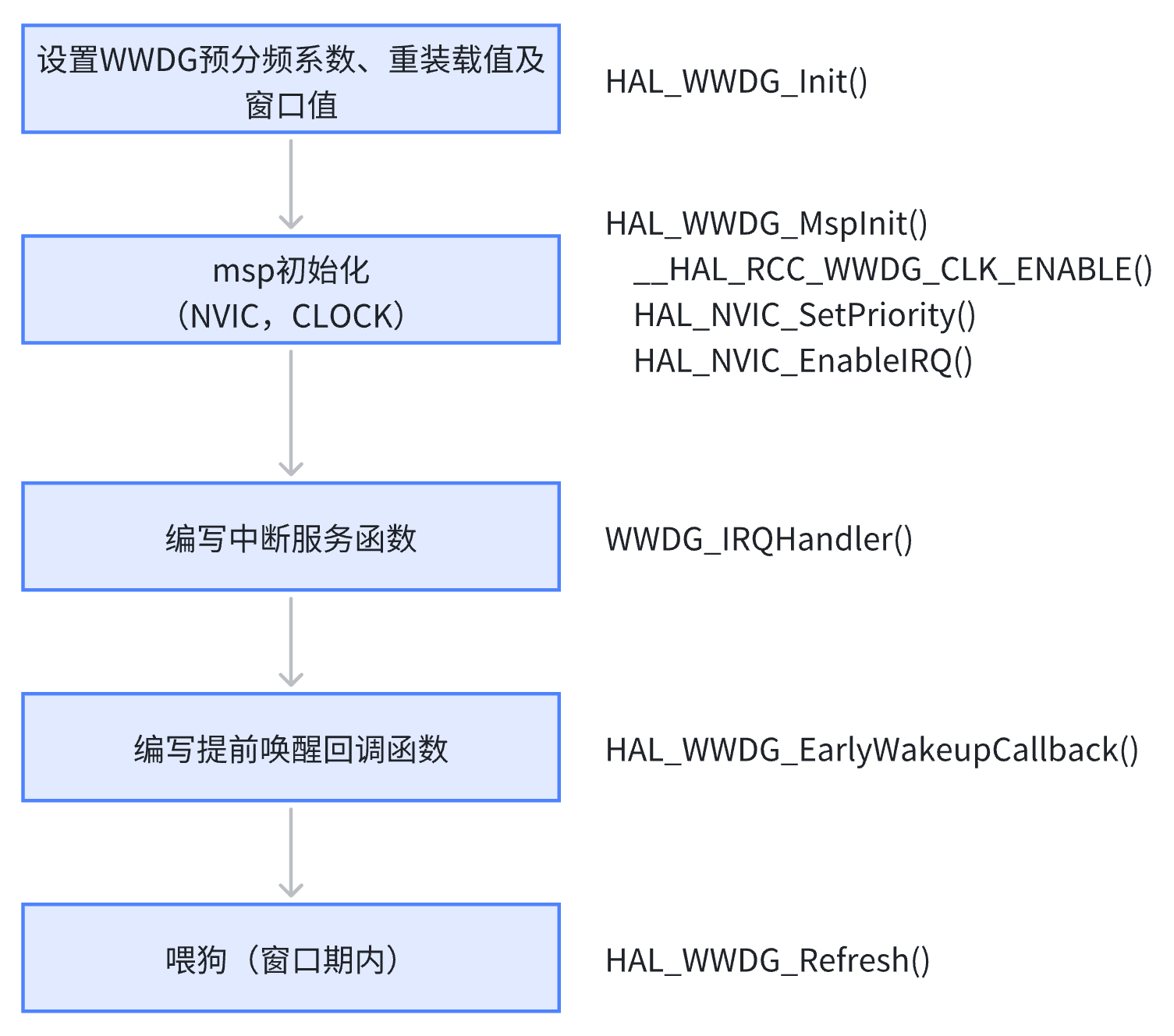

WWIG配置步骤
