基于STM32单片机的冷链运输监测系统(论文+源码)

设计系统由温湿度检测模块、震动传感器模块、按键模块为输入模块,蜂鸣器报警模块、继电器模块、显示模块、wifi模块为输出模块。

温湿度检测模块用于检测当前运输环境的温湿度数值9,当检测到当前运输环境的温度高于设定值时会开启冷风机进行降温,当湿度低于设定值时,会开启加湿器进行加湿以补充当前环境湿度;震动传感器模块用于采集运输状态震动强度,当运输过程中检测到震动传感器剧烈震动时,驾驶时开启蜂鸣器警报提示提示司机注意减少行驶;继电器模块时依据主控模板指令,控制加湿器进行加湿或者冷风机进行降温;按键模块可以自由设置温度、湿度阈值;显示屏显示驾驶室当前检测链物环境数据显示,实现温度、湿度、震动等数据显示;WiFi模块可以实现数据无线传输在手机APP端显示监控及控制10,手机APP端会显示当前运输环境湿度、环境温度、湿度阈值,同时监测数据可以历史保存。

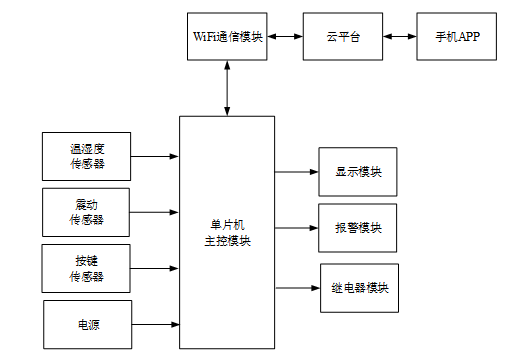

电源模块采用5V直流电源供电;单片机采用STM32F103单片机,报警模块采用蜂鸣器报警;液晶显示采用OLED12864液晶显示屏,温湿度传感器采用DHT11,wifi模块采用ESP8266模块,继电器采用5V继电器,由STM32单片机制作的保鲜运输智能控制系统的设计框图1如图所示。
