计算机组成原理（7）：定点数的编码表示

前言

大家好，欢迎来到我们今天的主题：定点数的编码表示这一章节。

相信很多学C语言或C++的学弟学妹们都经历过这样一个"灵异事件"：你定义了一个 int 类型的变量，给它赋值为大约 21 亿（具体是 231−12^{31}-1231−1），然后手贱给它加了个 1。结果呢？这个数瞬间变成了一个巨大的负数！

当时你的表情大概是这样的：🤯（WDF）。

为什么？计算机坏了？CPU 抽风了？

Nonono，这是计算机底层为你精心准备的一场"数字魔术"。要看懂这场魔术，我们就得钻进计算机肚子里，看看它是怎么用那一堆冷冰冰的"0"和"1"来表示我们现实世界中丰富多彩的数字的。

今天这篇博文，咱们不搞照本宣科那一套，我尽量用最通俗的话和最硬核的原理，带你彻底搞懂定点数、原码、反码、补码和移码这几个让无数初学者头大的概念。

---

定点数的"百变戏法"（原码、反码、补码、移码）

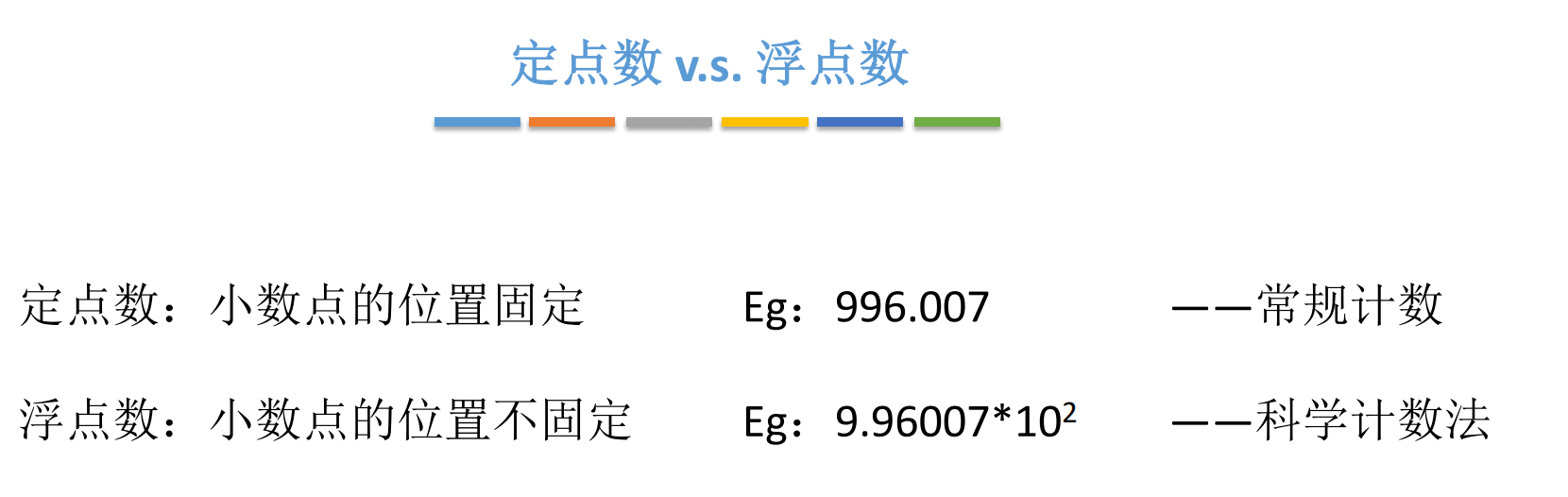

1. 开胃菜：定点数 VS 浮点数

在计算机的世界里，所有数据最终都是 0 和 1。要表示一个数，最大的问题是：小数点点在哪儿？

根据小数点位置是否固定，我们将数字的表示分为两大门派：

1. 定点数 (Fixed-Point Number)：

   顾名思义，小数点的位置是死板的、固定不变的。这就好比我们平时去超市买菜，价格标签上写着 12.50 元，小数点永远在那两位小数前面。在计算机里，我们通常约定小数点要么在最后面（表示纯整数），要么在最前面（表示纯小数）。

2. 浮点数 (Floating-Point Number)：

   小数点的位置是飘忽不定的。这就像科学计数法，比如 1.23×1051.23 \times 10^51.23×105 和 1.23×10−51.23 \times 10^{-5}1.23×10−5，虽然数字部分都是 123，但因为指数不同，小数点的位置实际上发生了"浮动"。浮点数是为了解决超大或超小数值表示而生的（这一部分我们后续章节细聊）。

本篇的主角，是定点数。 我们要看看，在小数点锁死的情况下，计算机怎么玩出花来。

---

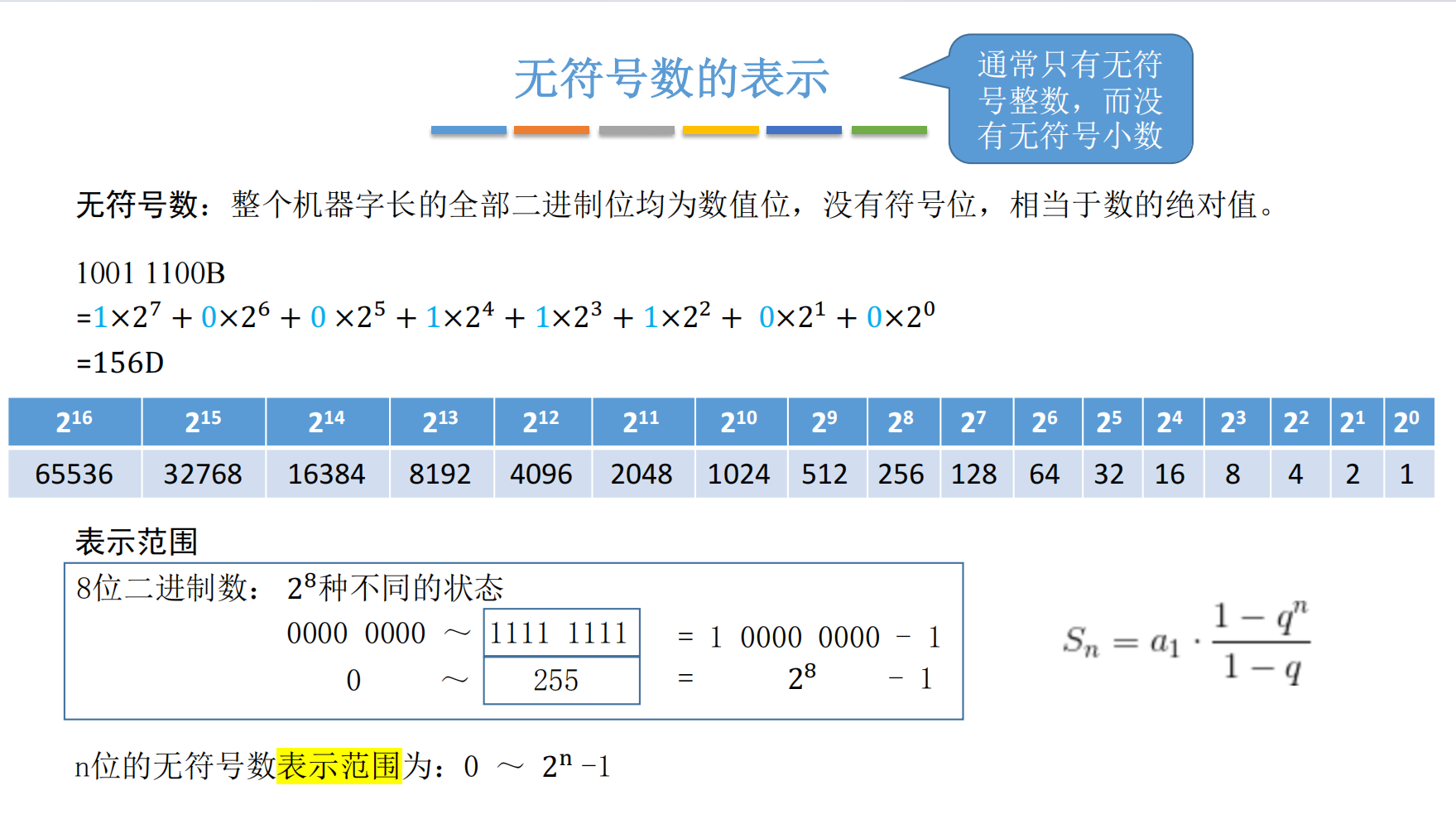

2. "裸奔"的数字：无符号数 (Unsigned Number)

最简单粗暴的表示方式，就是无符号数。

所谓"无符号"，就是说整个机器字长（比如一个 8 bit 的寄存器）里所有的二进制位，全部用来表示数值本身，没有哪一位是拿来表示正负号的。默认大家都是正数（或者零）。

2.1 表示与计算

这跟我们小学学的二进制转十进制一模一样。每一位二进制数乘以它对应的"位权"，然后相加。

假设我们有一个 8 位的无符号数，二进制是 10011100：

数值=1×27+0×26+0×25+1×24+1×23+1×22+0×21+0×20=128+0+0+16+8+4+0+0=156\begin{aligned} 数值 &= 1 \times 2^7 + 0 \times 2^6 + 0 \times 2^5 + 1 \times 2^4 + 1 \times 2^3 + 1 \times 2^2 + 0 \times 2^1 + 0 \times 2^0 \\ &= 128 + 0 + 0 + 16 + 8 + 4 + 0 + 0 \\ &= 156 \end{aligned}数值=1×27+0×26+0×25+1×24+1×23+1×22+0×21+0×20=128+0+0+16+8+4+0+0=156

2.2 表示范围

对于一个 nnn 位的无符号数：

• 最小值： 显然是所有位全为 0，即 00...000\dots000...0，真值为 000。

• 最大值： 显然是所有位全为 1，即 11...111\dots111...1。

这个全为 1 的值是多少呢？

• 笨办法： 2n−1+2n−2+⋯+202^{n-1} + 2^{n-2} + \dots + 2^02n−1+2n−2+⋯+20，这是一个等比数列求和，结果是 2n−12^n - 12n−1。

• 聪明办法： 假设这个数是 XXX (n个1)。如果我给 XXX 加 1，会发生什么？末位 1+11+11+1 变 000 进 111，一直连锁反应，最后变成了 111 后面跟 nnn 个 000，也就是 2n2^n2n。既然 X+1=2nX+1 = 2^nX+1=2n，那么 X=2n−1X = 2^n - 1X=2n−1。

结论：nnn 位无符号数的表示范围是 0,2n−10, 2\^n - 10,2n−1。

例如，8位无符号数（C语言中的 unsigned char）的范围是 0,28−1=0,2550, 2\^8-1 = 0, 2550,28−1=0,255。

---

无符号数通常只用来表示整数（在 C/C++ 中有 unsigned int, unsigned long 等，但没有 unsigned float）。

其最大的坑在于"下溢出"。

请大家看看这段代码，会不会死循环？

 unsigned int i;
 for (i = 10; i >= 0; --i) {
     printf("%u\n", i);
 }

答案是：会！

因为当 i 等于 0 时，再减 1，它不会变成 -1，而是会变成无符号数的最大值（比如 32位下的 232−12^{32}-1232−1），这永远满足 i >= 0 的条件。这就是无符号数回绕（Wrapping）现象。

---

3. 有符号数的"四大金刚"：原、反、补、移

现实世界是有负数的，计算机必须得能表示负数。对于定点数，我们通常把最高位腾出来，当作符号位 ，我们称为这个是有符号数。比如：1000 0010，这个最高位的1，代表着这个数是一个负数，数值由右边七位来决定，即：-2，0000 0010就是正2.

• 符号位 = 0 ，表示 正数。

• 符号位 = 1 ，表示 负数。

剩下的位（称为尾数）才用来表示数值的大小。

为了解决负数的存储和运算问题，聪明的计算机先驱们发明了四种编码方式，我称之为"四大金刚"：原码、反码、补码、移码。

为了后续演示方便，我们统一假设机器字长为 8位。

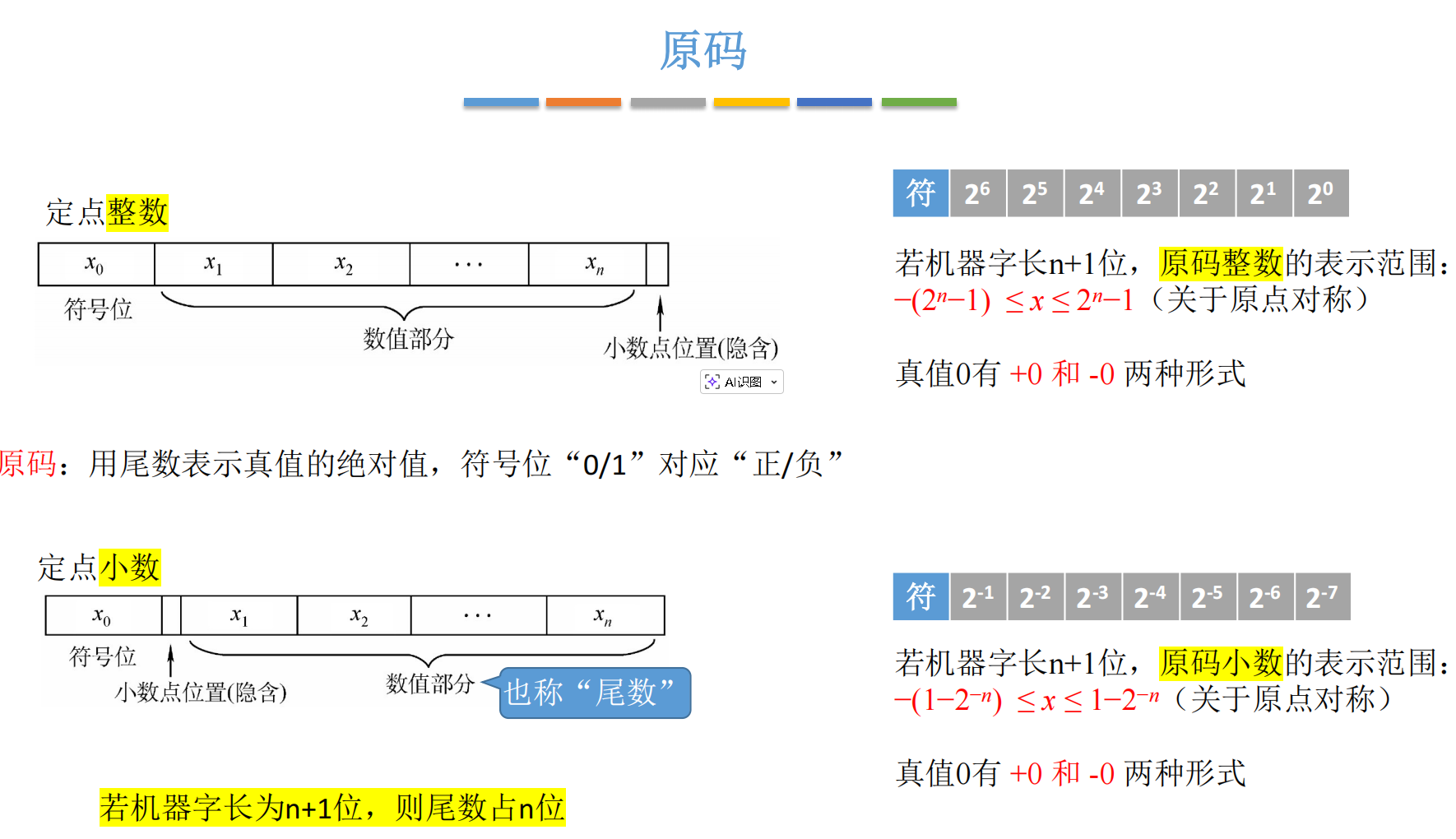

3.1 原码 (Sign-Magnitude)：所见即所得

原码是最符合人类思维习惯的表示方法。

• 定义： 最高位为符号位，其余位表示数值的绝对值。

3.1.1 定点整数的原码

小数点隐含在最后一位的后面。

• 例：+19+19+19

  • 符号位：正数 →0\rightarrow 0→0

  • 数值位：19 的二进制是 100111001110011。我们要凑够 7 位尾数，前面补两个 0，变成 001001100100110010011。

  • +19原=00010011+19_{原} = 00010011+19原=00010011

• 例：−19-19−19

  • 符号位：负数 →1\rightarrow 1→1

  • 数值位：绝对值还是 19，尾数还是 001001100100110010011。

  • −19原=10010011-19_{原} = 10010011−19原=10010011

3.1.2 定点小数的原码

小数点隐含在符号位的后面，尾数的第一位权值是 2−1=0.52^{-1}=0.52−1=0.5，第二位是 2−2=0.252^{-2}=0.252−2=0.25，以此类推。

• 例：+0.75+0.75+0.75

  • 0.75=0.5+0.25=2−1+2−20.75 = 0.5 + 0.25 = 2^{-1} + 2^{-2}0.75=0.5+0.25=2−1+2−2，二进制是 0.110.110.11。

  • 符号位：000

  • 数值位（凑够7位）：110000011000001100000

  • +0.75原=0.1100000+0.75_{原} = 0.1100000+0.75原=0.1100000 （书上为了看得清楚，可能会写成 0.11000000.11000000.1100000 或者 0,11000000,11000000,1100000，那个点或逗号是给人看的，机器里不存在）

• 例：−0.75-0.75−0.75

  • 符号位：111

  • 数值位：110000011000001100000

  • −0.75原=1.1100000-0.75_{原} = 1.1100000−0.75原=1.1100000

3.1.3 原码的缺陷

原码看起来很美好，简单直观。但是它有两个致命的缺陷，导致现代计算机基本废弃了用它来进行整数运算：

1. "0"的表示不唯一：

   • +0原=00000000+0_{原} = 00000000+0原=00000000

   • −0原=10000000-0_{原} = 10000000−0原=10000000

   • 一个数学上的 0，竟然占用了两个编码状态，我们称为正零与负零！这在硬件设计上是一个浪费，判断一个数是不是 0 还需要比较两次。

2. 加减法运算极其复杂：

   • 如果要做 1+(−1)1 + (-1)1+(−1)，用原码表示就是 00000001+1000000100000001 + 1000000100000001+10000001。如果直接相加，结果是 100000101000001010000010，这是原码的 −2-2−2。结果显然错了！

   • 为了用原码做加减法，CPU 的 ALU（算术逻辑单元）必须得先判断两个操作数的符号。如果是同号相加，就加绝对值；如果是异号相加（即减法），还得比较绝对值谁大，用大的减小的，最后还要确定结果的符号......

   • CPU 设计师：我太难了，这得增加多少逻辑电路啊！累吐血了！

为了解决这个问题，反码和补码应运而生。

---

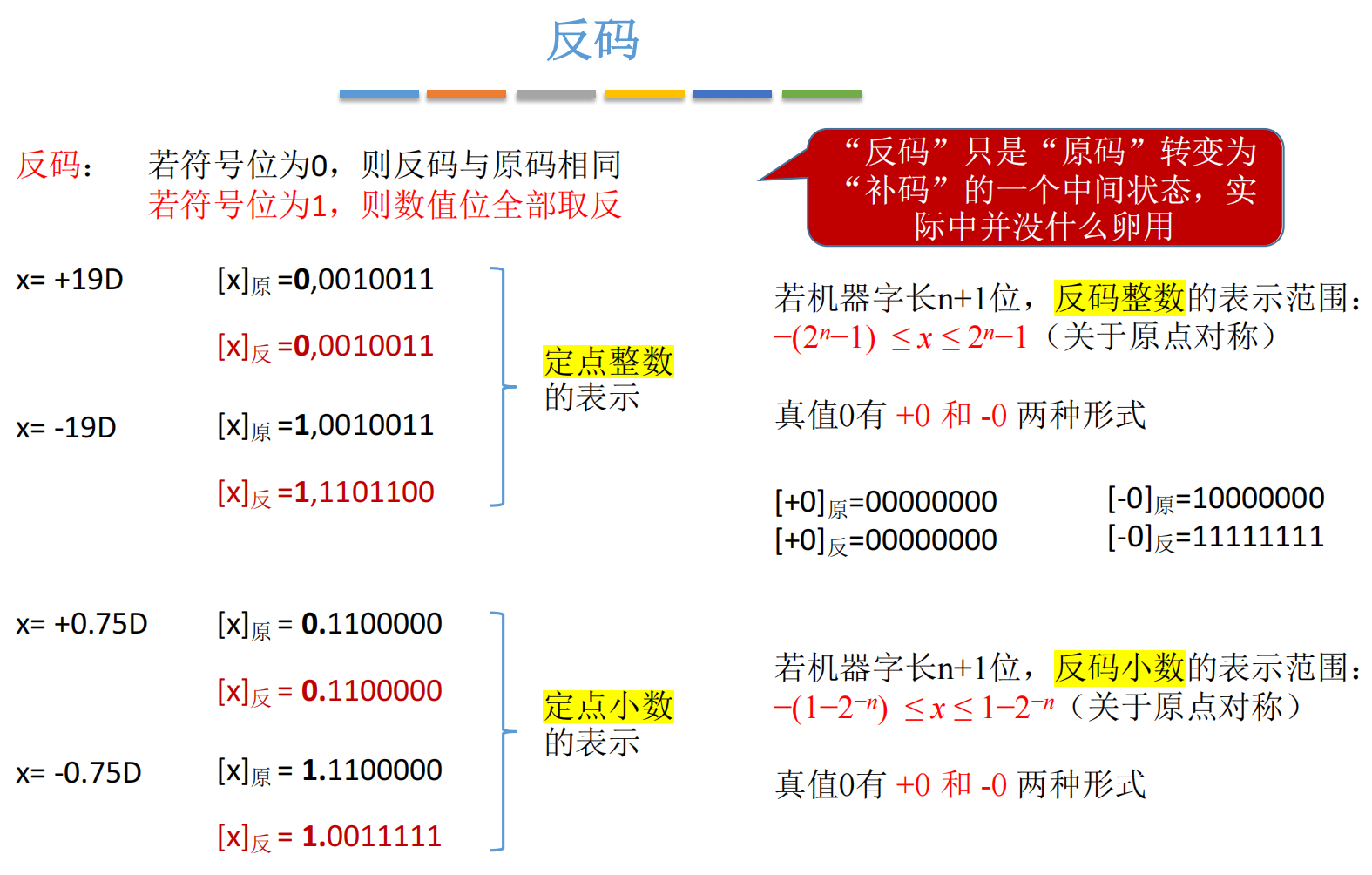

3.2 反码 (One's Complement)：尴尬的中间商

反码的出现是为了解决原码计算困难的问题，它是通往补码的必经之路。

• 定义：

  • 正数： 反码和原码一模一样。（如假包换）

  • 负数： 原码的符号位不变，尾数各位全部取反（0变1，1变0）。

• 例：+19+19+19

  • +19原=00010011+19_{原} = 00010011+19原=00010011

  • +19反=00010011+19_{反} = 00010011+19反=00010011 （不变）

• 例：−19-19−19

  • −19原=10010011-19_{原} = \mathbf{1}0010011−19原=10010011

  • 符号位保持 1 ，尾数 001001100100110010011 全部取反变成 110110011011001101100。

  • −19反=11101100-19_{反} = 11101100−19反=11101100

• 例：−0.75-0.75−0.75

  • −0.75原=1.1100000-0.75_{原} = \mathbf{1}.1100000−0.75原=1.1100000

  • −0.75反=1.0011111-0.75_{反} = 1.0011111−0.75反=1.0011111

反码的地位：

反码在现代计算机中几乎不作为最终的数据存储格式。它最大的问题是，它依然有两个0！

• +0反=00000000+0_{反} = 00000000+0反=00000000

• −0反=10000000→取反11111111-0_{反} = 10000000 \xrightarrow{取反} 11111111−0反=10000000取反 11111111

正零是全0，负零是全1。这依然很尴尬。反码现在更多的身份是"原码转补码的中间跳板"。

---

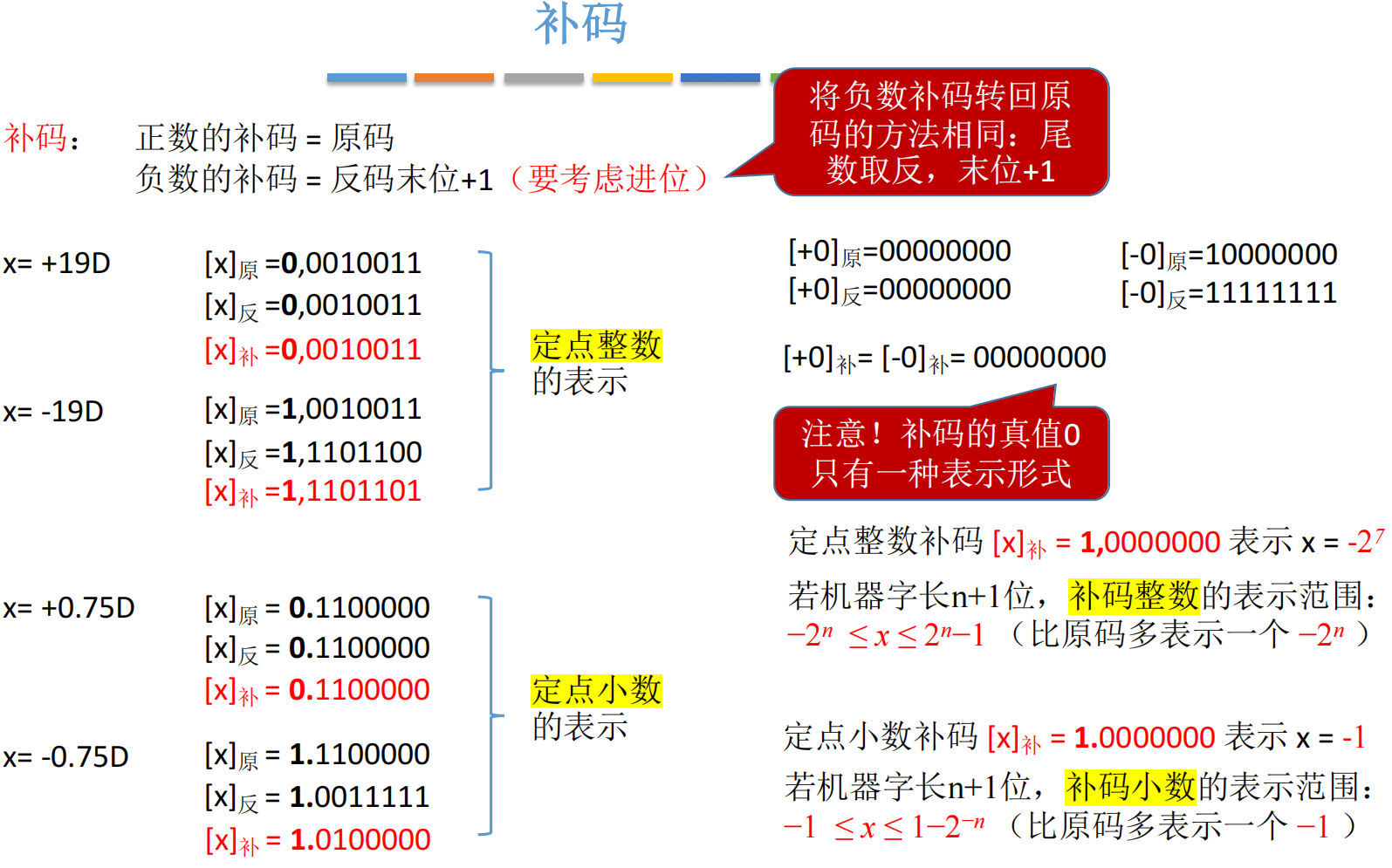

3.3 补码 (Two's Complement)：计算机界的"真神"

这是本篇最重要的部分，也是面试最高频的考点。现代计算机系统中，整数一律采用补码来存储和运算！

3.3.1 补码的定义与转换

• 定义：

  • 正数： 补码和原码、反码统统一样。（正数真是个好孩子）

  • 负数： 在反码的基础上，末位加 1。

简而言之，负数补码的口诀："符号位不变，尾数取反，末位加一"。

• 例：−19-19−19 求补码

  1. 写出原码：100100111001001110010011

  2. 求反码（尾数取反）：111011001110110011101100

  3. 末位加一：11101100+1=1110110111101100 + 1 = 1110110111101100+1=11101101

  4. −19补=11101101-19_{补} = 11101101−19补=11101101

• 例：−0.75-0.75−0.75 求补码

  1. 写出原码：1.11000001.11000001.1100000

  2. 求反码：1.00111111.00111111.0011111

  3. 末位加一：1.0011111+0.0000001=1.01000001.0011111 + 0.0000001 = 1.01000001.0011111+0.0000001=1.0100000 （注意进位！）

  4. −0.75补=1.0100000-0.75_{补} = 1.0100000−0.75补=1.0100000

如何补码转回原码

已知一个负数的补码，怎么求原码？

很多同学会想着逆运算："先减1，再取反"。这当然对。

但是，有一个更骚的操作：对补码再求一次补码，就回到了原码！

试一下：已知 −19补=11101101-19_{补} = 11101101−19补=11101101

1. 符号位不变，尾数取反：100100101001001010010010

2. 末位加一：10010010+1=1001001110010010 + 1 = 1001001110010010+1=10010011

3. 这不就是 −19原-19_{原}−19原 吗？神不神奇！

记住：负数原码与补码的转换互为逆运算，操作逻辑完全一致。

3.3.2 深度硬核：为什么计算机要用补码？（核心考点）

补码不止解决了"0"的唯一性问题，这只是表象。补码真正的牛X之处在于它统一了加法和减法，拯救了 ALU 的设计师。

我们要引入一个概念：模运算 (Modulo Arithmetic)。

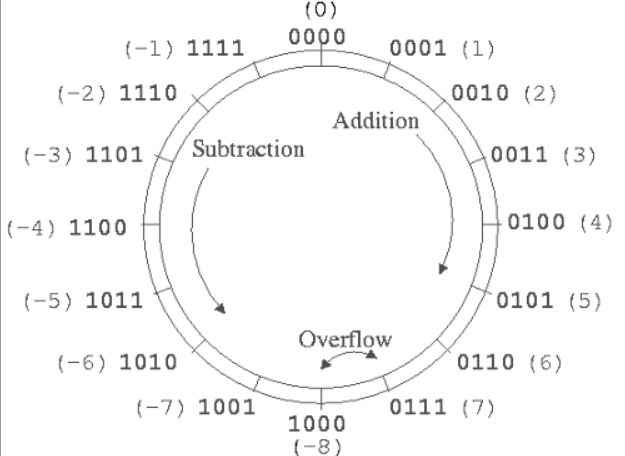

想象一个圆形的挂钟，上面有 0 到 11 一共 12 个刻度。这就构成了一个"模 12"的系统。

现在指针指向 2 点。如果不动指针，我想让它指向 1 点，有两种办法：

1. 逆时针 拨 1 个格（相当于做减法：2−1=12 - 1 = 12−1=1）。

2. 顺时针 拨 11 个格（相当于做加法：2+11=132 + 11 = 132+11=13）。在模 12 的世界里，13 实际上就是 1（13mod  12=113 \mod 12 = 113mod12=1）。

发现了吗？在模运算系统中，减去一个数，等于加上这个数对应的"补数"。 在模 12 系统中，-1 的补数就是 11（因为 ∣−1∣+11=12|-1| + 11 = 12∣−1∣+11=12）。

计算机的 nnn 位寄存器，本质上就是一个"模 2n2^n2n"的计数器。对于 8 位系统，模就是 28=2562^8 = 25628=256。

当我们用补码表示负数 −X-X−X 时，实际上存储的是 2n−∣X∣2^n - |X|2n−∣X∣。

现在来看看补码如何用加法器搞定减法运算 A−BA - BA−B：

我们把它看作 A+(−B)A + (-B)A+(−B)。我们在计算机里计算 A补+−B补A{补} + -B{补}A补+−B补。

A补+−B补=A+(2n−B)=2n+(A−B)\begin{aligned} A{补} + -B{补} &= A + (2^n - B) \\ &= 2^n + (A - B) \end{aligned}A补+−B补=A+(2n−B)=2n+(A−B)

由于我们的寄存器只有 nnn 位，这个结果中最前面的那个 2n2^n2n（也就是最高位进位产生的一个 1，后面跟 n 个 0）会被直接丢弃（溢出舍弃）。

所以，最终寄存器里剩下的结果就是 A−BA - BA−B 的补码形式！

实战案例：用补码计算 2−22 - 22−2 (8位)

• 222 的补码：000000100000001000000010

• −2-2−2 的补码：原码 10000010→10000010 \rightarrow10000010→ 反码 11111101→11111101 \rightarrow11111101→ 补码 111111101111111011111110

直接相加：

  00000010  (+2)
+ 11111110  (-2)
----------
1 00000000
↑
最高位进位，丢弃！

结果是 00000000，正是 0 的补码！完美！

ALU 设计师喜极而泣： 有了补码，我的 ALU 里面只需要设计一个加法器（Adder），就可以同时搞定加法和减法运算了！电路复杂度大大降低，运行效率咔咔提升。这就是补码被称为"神"的原因。

3.3.3 补码的细节：唯一的 0 和多出来的负数

1. "0"的唯一性

• +0补=+0原=00000000+0{补} = +0{原} = 00000000+0补=+0原=00000000

• −0补-0_{补}−0补：原码 10000000→10000000 \rightarrow10000000→ 反码 11111111→11111111 \rightarrow11111111→ 末位加一，产生连续进位 →100000000\rightarrow \mathbf{1}00000000→100000000。最高位的 1 被丢弃，剩下 000000000000000000000000。

看到了吗？正负零的补码殊途同归，都是全 0。完美解决了原码和反码的问题。

2. 那个多出来的负数

细心的你可能会发现，在原码和反码中，100000001000000010000000 表示 −0-0−0。现在在补码中，−0-0−0 被合并没了，那 100000001000000010000000 这个二进制编码空出来了，它表示谁呢？

在补码系统中，我们人为规定，符号位为 1，尾数全为 0 的数，表示当前字长下能表示的最小负数。

• 对于 8 位整数，x补=10000000x_{补} = 10000000x补=10000000，它表示的真值是 −27=−128-2^7 = -128−27=−128。

• 对于 8 位定点小数，x补=1.0000000x_{补} = 1.0000000x补=1.0000000，它表示的真值是 −1-1−1。

这个数很特殊，它是没有对应的原码和反码的（因为原码反码表示不了 -128）。

---

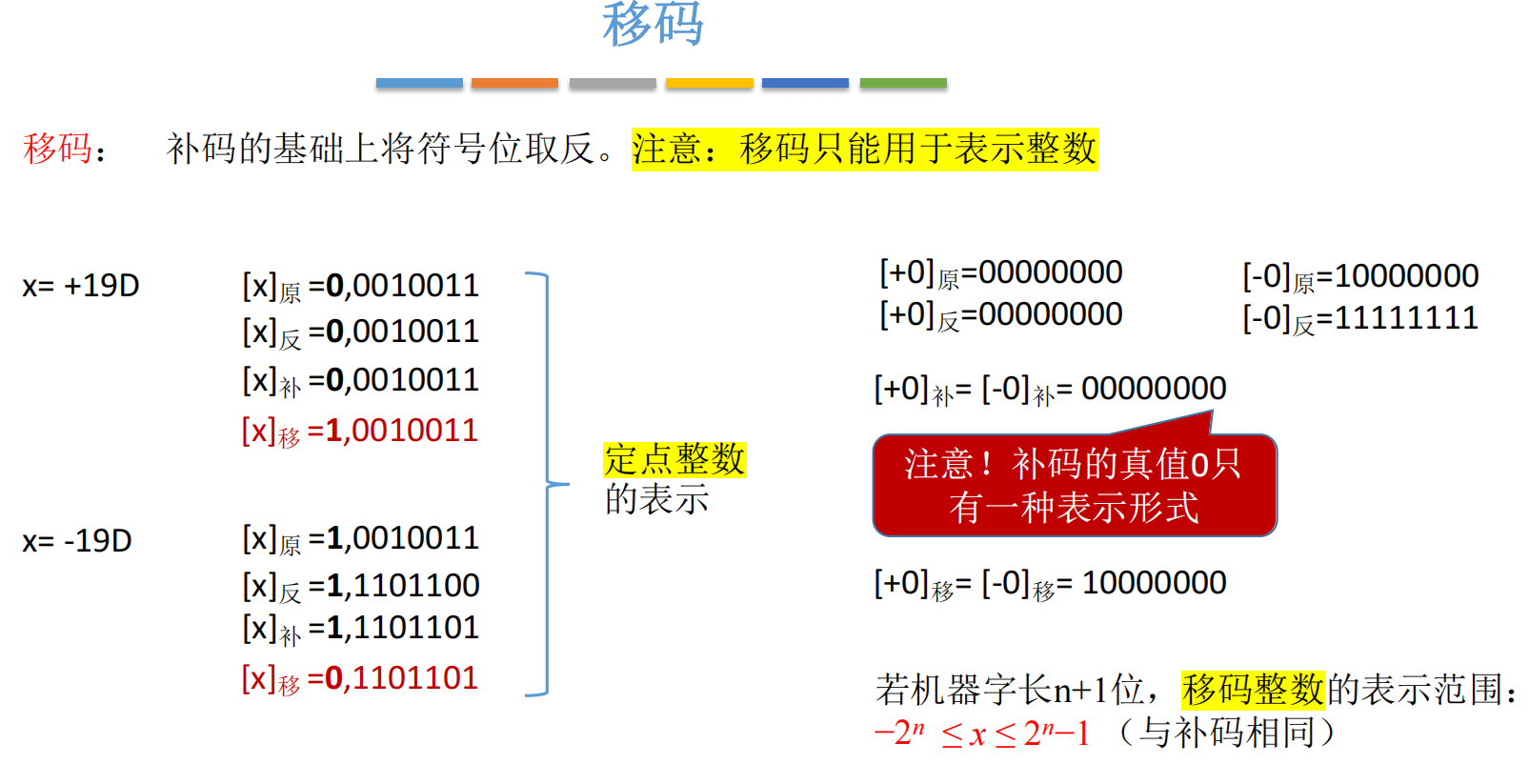

3.4 移码 (Excess Code / Offset Binary)：为了比较而生

移码通常只用于表示整数。它的定义非常简单。

• 定义： 在补码的基础上，将符号位取反。

• 例：+19+19+19

  • +19补=00010011+19_{补} = \mathbf{0}0010011+19补=00010011

  • 符号位 0 变 1：+19移=10010011+19_{移} = \mathbf{1}0010011+19移=10010011

• 例：−19-19−19

  • −19补=11101101-19_{补} = \mathbf{1}1101101−19补=11101101

  • 符号位 1 变 0：−19移=01101101-19_{移} = \mathbf{0}1101101−19移=01101101

注意： 也有教科书定义移码为"真值 + 偏置值（Bias）"。对于 n 位整数，偏置值通常取 2n2^n2n 或 2n−12^n-12n−1。我们这里采用王道书和大多数教材的定义：补码符号位取反（这等价于真值 + 2n2^n2n）。

为什么要有移码？

看看上面的例子，正数的移码符号位是 1，负数的移码符号位是 0。这看起来很反直觉是不是？

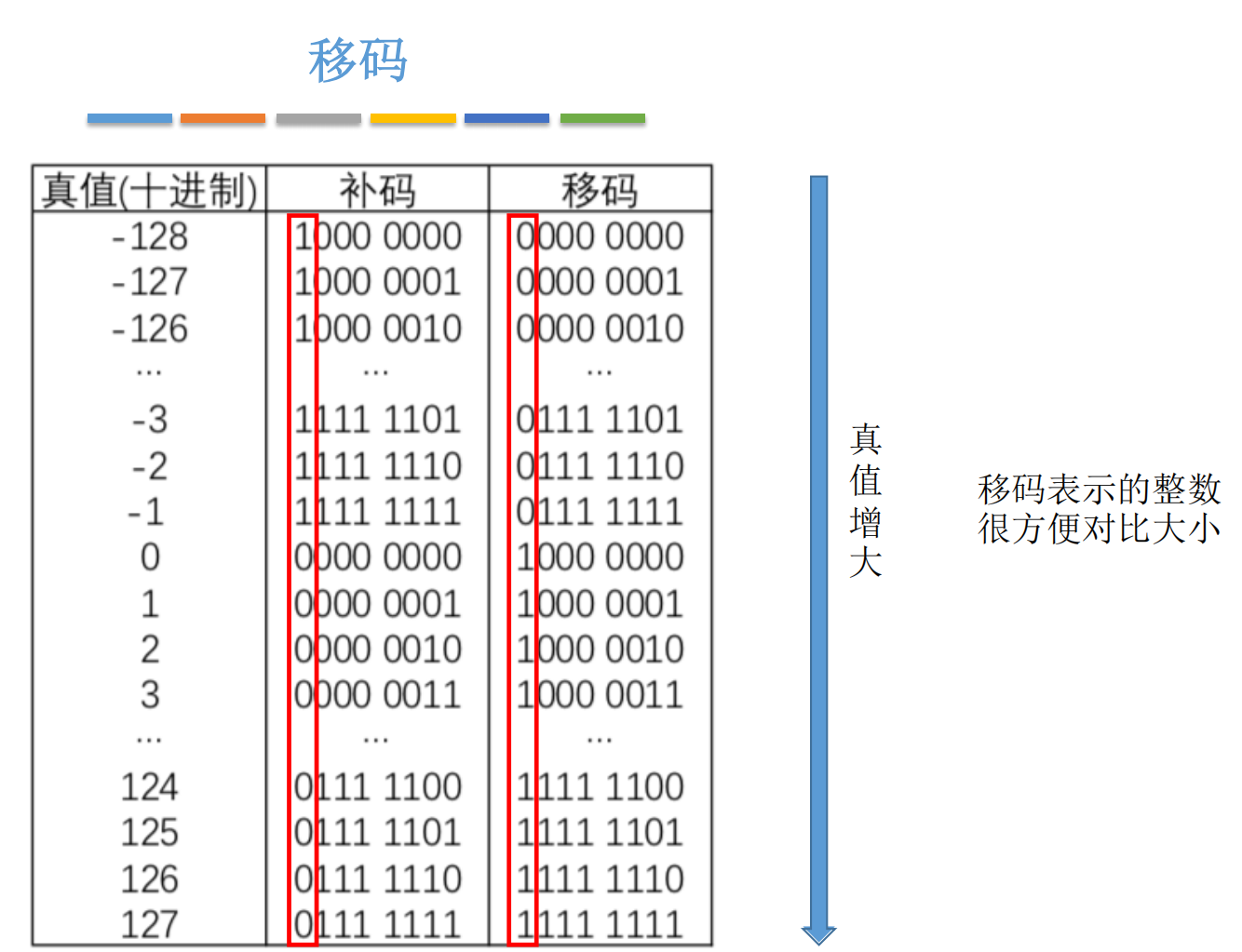

移码最大的妙处在于，它把所有的负数映射到了正数区间，把正数映射到了更大的正数区间。这使得我们可以像比较无符号数一样，直接比较两个移码的大小！

• 最小的数（例如 -128），其移码是 000000000000000000000000。

• 最大的数（例如 +127），其移码是 111111111111111111111111。

从全 0 到全 1，随着移码的值（当做无符号数看）增大，其对应的真值也是单调递增的。

应用场景： 移码主要用于**浮点数的阶码（指数部分）**表示。因为阶码即要有正也要有负，用移码表示后，硬件在比较两个浮点数的指数大小时，不需要考虑符号，直接按位比较即可，电路设计更简单。

---

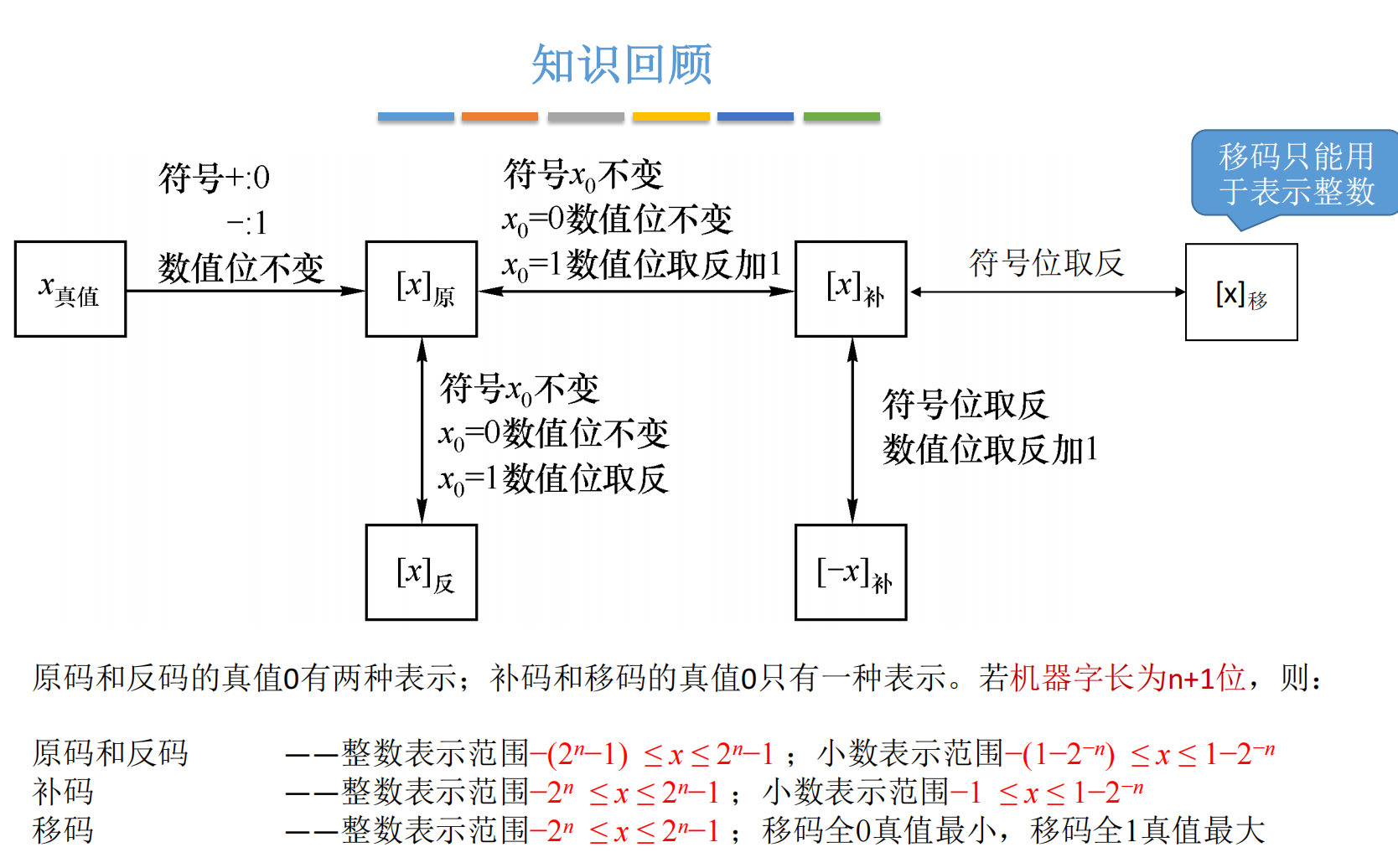

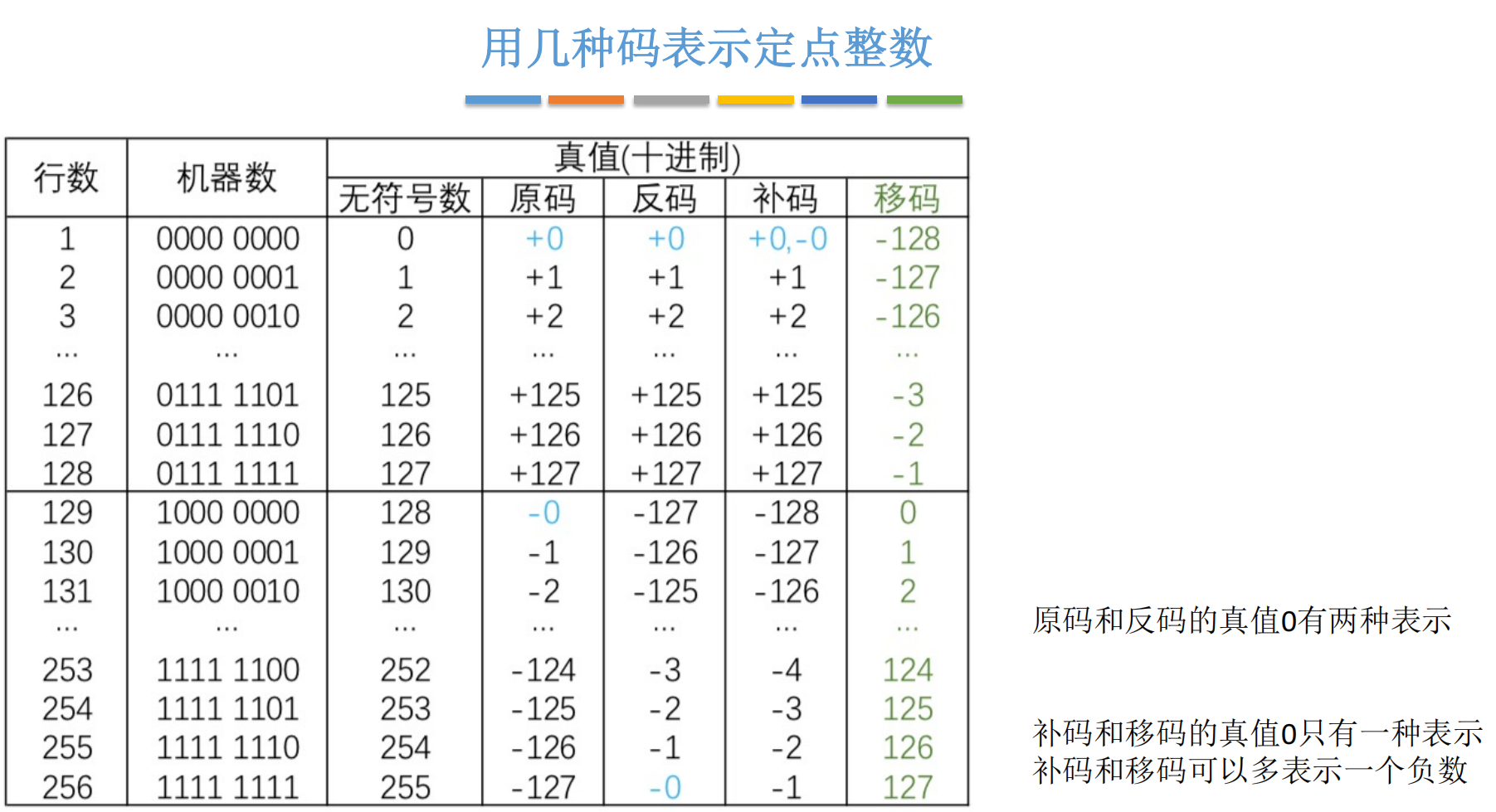

4. 知识点大一统与表示范围盘点

这部分是考试的重灾区，一定要背下来，理解着背！我们假设机器字长为 n+1n+1n+1 位（1位符号位，n位尾数）。

编码方式	整数表示范围	小数表示范围	零的表示	备注
原码	−(2n−1),2n−1- (2\^n - 1), \\quad 2\^n - 1−(2n−1),2n−1	−(1−2−n),1−2−n- (1 - 2\^{-n}), \\quad 1 - 2\^{-n}−(1−2−n),1−2−n	双重 (+0, -0)	直观，计算复杂
反码	−(2n−1),2n−1- (2\^n - 1), \\quad 2\^n - 1−(2n−1),2n−1	−(1−2−n),1−2−n- (1 - 2\^{-n}), \\quad 1 - 2\^{-n}−(1−2−n),1−2−n	双重 (+0, -0)	中间状态
补码	−2n,2n−1- 2\^n, \\quad 2\^n - 1−2n,2n−1	−1,1−2−n- 1, \\quad 1 - 2\^{-n}−1,1−2−n	唯一 (全0)	现代计算机标准，多表示一个最小负数
移码	−2n,2n−1- 2\^n, \\quad 2\^n - 1−2n,2n−1	(通常不用于小数)	唯一 (符号位1,其余0)	用于浮点数阶码，便于比较

重点记忆：

1. 补码的整数范围比原码多一个最小负数（比如 8 位是 -128 到 +127）。

2. 补码的小数范围可以取到 -1，但取不到 +1。

3. 补码和移码的 0 都是唯一的。


---

5. 实战演练与快速转换秘籍

光说不练假把式。我们拿两个数来练练手，假设是 8 位机器数。

演练 1：真值 x=+50x = +50x=+50

1. 二进制： 50=32+16+2=00110010250 = 32 + 16 + 2 = 00110010_250=32+16+2=001100102

2. 原码： 正数符号位为 0 →00110010\rightarrow \mathbf{0}0110010→00110010

3. 反码： 正数同原码 →00110010\rightarrow \mathbf{0}0110010→00110010

4. 补码： 正数同原码 →00110010\rightarrow \mathbf{0}0110010→00110010

5. 移码： 补码符号位取反 →10110010\rightarrow \mathbf{1}0110010→10110010

演练 2：真值 x=−100x = -100x=−100

1. 二进制绝对值： 100=64+32+4=011001002100 = 64 + 32 + 4 = 01100100_2100=64+32+4=011001002

2. 原码： 负数符号位为 1 →11100100\rightarrow \mathbf{1}1100100→11100100

3. 反码： 原码符号位不变，尾数取反 →10011011\rightarrow \mathbf{1}0011011→10011011

4. 补码： 反码末位加 1 →10011011+1=10011100\rightarrow 10011011 + 1 = \mathbf{1}0011100→10011011+1=10011100

5. 移码： 补码符号位取反 →00011100\rightarrow \mathbf{0}0011100→00011100

手算补码的"骚操作"

考试或者面试时，为了求快，求负数补码（或从负数补码求原码）有一个无需经过反码的快速方法：

口诀："从右往左找第一个 1，这个 1 和它右边的 0 保持不变，它左边的所有位（包括符号位）全部取反。"

来试一下求 −100-100−100 的补码：

• 原码：11100100111001\mathbf{00}11100100

• 从右往左看，第一个 1 在第三位。

• 保留这个 1 和右边的 00，即 ...100。

• 左边的 1110 全部取反变成 0001。

• 合体：10011100\mathbf{1}001110010011100。

对比一下上面一步步算出来的结果，是不是一模一样？这个方法在做题时能帮你节省大量时间！

---

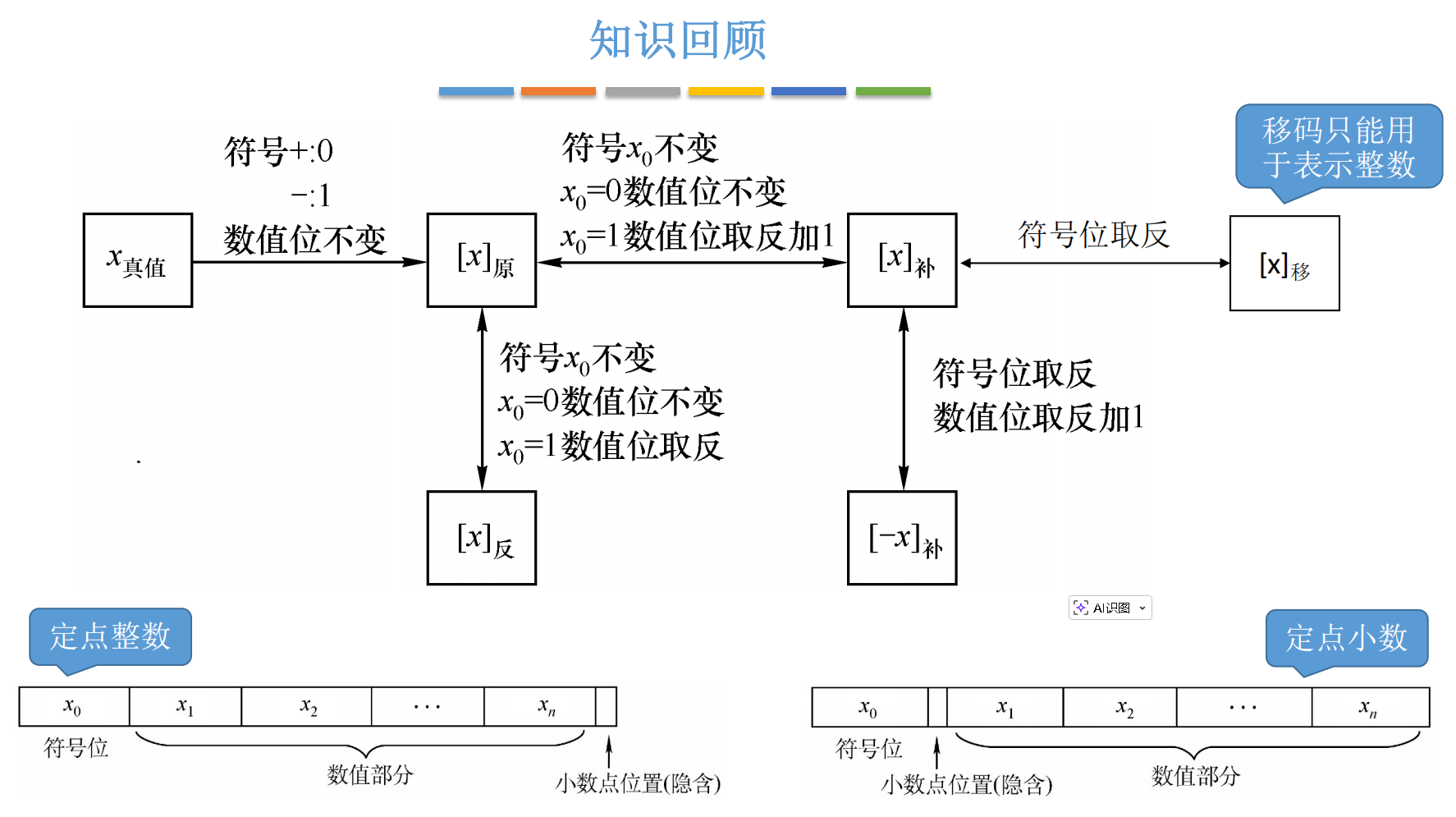

总结

洋洋洒洒写了这么多，希望能帮你把这块硬骨头啃下来。

• 记住定点数就是小数点固定。

• 记住无符号数容易发生回绕。

• 记住原码最直观但计算最废柴。

• 记住补码是计算机计算的核心，它用模运算的魔法统一了加减法，还解决了 0 的唯一性问题。

• 记住移码是为了方便比较大小而生的。
