1.汽车软件基础

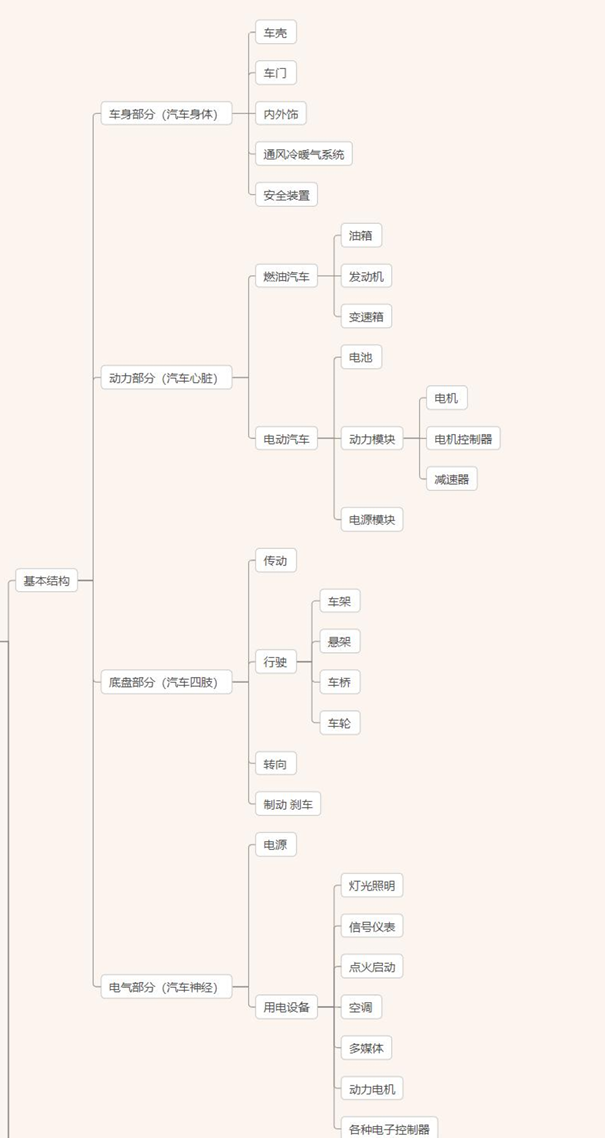

1.1 汽车基本结构
1.2 汽车电子电气架构
1.2.1 汽车电子电气架构基本概念
汽车中各种电子设备形成的网络关系，电子设备之间通过什么样的网络结构连接起来 的叫汽车电子电气架构。电子指的是电子设备中偏弱电的设备，比如仪表、车机芯片。弱电一般界定在 36V 安全电压及以下。
电子电气架构结构图如下：

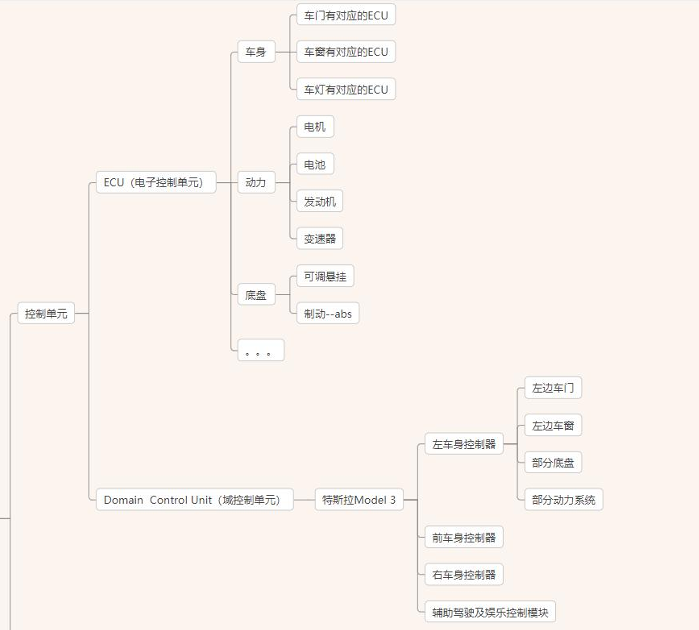

分为控制单元 和控制单元构成的网络 （车载网络 ）
主要的电子电气控制设备为: ECU 电子控制单元 、 DCU 域控制器 （将一些功能集中到一个控制器进行控制）

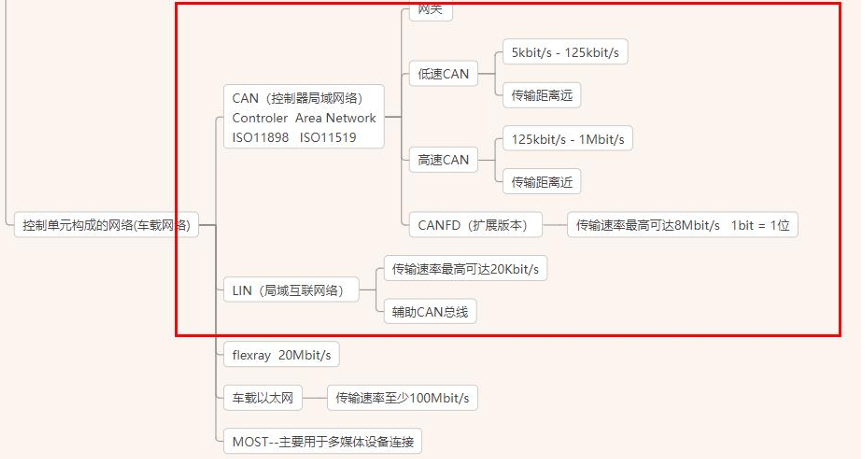

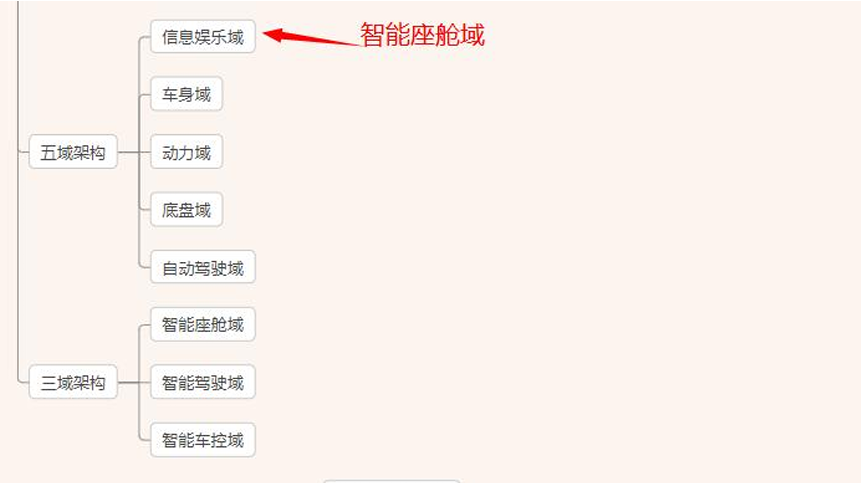

车载网络5域或3域 划分方式
1.2.2 为什么要分网段
ECU 数量本身不直接降低 CAN 总线的物理波特率（如 500kbps、1Mbps），但会通过增加总线负载 、电气负载与仲裁竞争，导致实际通信延迟上升 、有效吞吐量下降，表现为 "通信变慢" 的直观感受。影响因素如下：
- 总线负载与仲裁竞争（最主要因素）
CAN 总线为多主仲裁机制，同一时刻仅能有一个 ECU 发送报文：
ECU 增多→发送请求增加→仲裁冲突概率上升→等待时间变长
低优先级报文可能被高优先级报文持续抢占，出现 "饥饿" 现象
总线负载率 =（单帧时长 × 每秒总帧数）÷100%，负载越高，有效传输效率越低 - 电气负载限制（物理层约束）
每个 ECU 的 CAN 收发器都会增加总线寄生电容，ECU 越多电容越大
电容增大导致隐性电平上升时间延长，易产生位错误与错误帧
高速 CAN（如 1Mbps）对电容更敏感，通常限制节点数≤30 个；降低速率可支持更多节点（如 125kbps 可支持 60 + 节点） - 系统复杂度与处理瓶颈
节点增多→网络管理、诊断报文增加→进一步消耗带宽
部分 ECU 处理能力不足时，会成为整个网络的 "瓶颈"，即使总线空闲也无法及时响应
报文过滤、信号解析等操作占用 ECU 资源，数量越多整体响应越慢。
怎么优化避免 ECU 增多导致的 "变慢"？
- 网络分段：使用 CAN 网关将大网络拆分为多个小网段（如动力 CAN、车身 CAN、娱乐 CAN），降低单总线负载
- 优先级规划：按功能重要性分配报文 ID（数值越小优先级越高），确保关键信号（如制动、转向）优先传输
- 报文优化：
合并信号到单帧，减少总帧数
合理设置周期（关键信号 10ms 级，普通信号 100ms 级，诊断信号 1s 级）
采用 CAN FD（数据段 64 字节）替代传统 CAN（8 字节），提升单帧效率
1.2.3 常见的独立网段
整个流程梳理 ：车的电子电气架构主要有控制单元（ECU）和控制单元网络（车载网络）组成。由于ECU过多会影响单个ECU在车载网络上的通信时延，所以将车载网络进行网络分段，通过网关将大网络拆分为多个小网段（如动力 CAN、车身 CAN、娱乐 CAN），降低单总线负载。

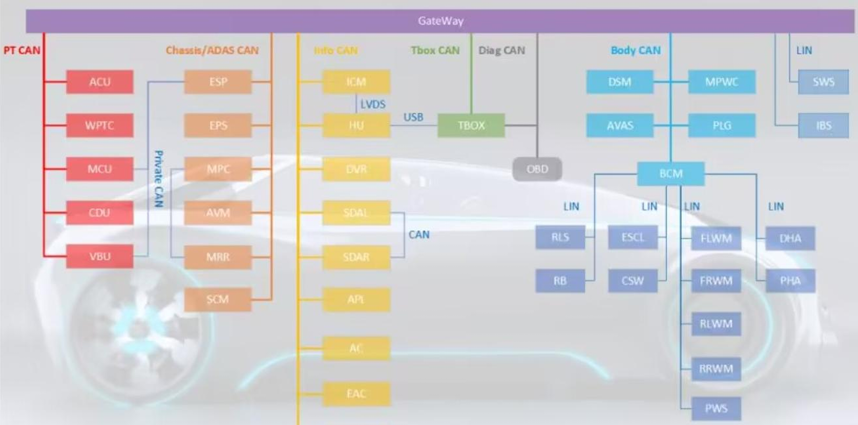

这个图片展示的是汽车车载网络架构图，它的分类逻辑是按 "功能域" 划分不同的通信网段（CAN/LIN 总线），再通过中央网关Gateway 实现各功能域之间的互联。
图中通过不同颜色 / 标识的总线，将车载电子模块按 "功能属性" 分成了多个独立网段：
- PT CAN（动力总成域 CAN）
对应动力系统功能，连接 ACU、WPTC、MCU、CDU、VBU 等模块（多为电机控制器、整车控制器等动力核心部件）。 - Chassis/ADAS CAN（底盘 + ADAS 域 CAN）
对应底盘控制 + 辅助驾驶功能，连接 ESP（电子稳定程序）、EPS（电动助力转向）、MPC、AVM（环视系统）、MRR（毫米波雷达）等模块，负责底盘操控与智能驾驶相关信号传输。 - Inf CAN（信息娱乐域 CAN）
对应车载信息娱乐功能，连接 ICM（信息娱乐主机）、IU（显示单元）、DVR（行车记录仪）、SDAL/SDAR（音视频模块）等，负责娱乐、显示类数据通信。 - Tbox CAN（车联网域 CAN）
对应远程通信功能，仅连接 TBOX（车载远程通信模块），负责车辆与云端 / 手机的交互。 - Diag CAN（诊断域 CAN ）
对应诊断功能，连接 OBD 接口，是外部诊断设备与整车网络通信的专用网段。 - Body CAN（车身控制域 CAN）
对应车身附件控制功能，连接 BCM（车身控制模块）、DSM（驾驶状态监测）、AVAS（低速提示音）等模块；同时通过LIN 总线（低速辅助总线）连接 RLS（雨量传感器）、门窗电机（F.WM/R.WM 等）、传感器（IBS 等）等低数据量的车身部件。
分类的核心目的
按 "功能域" 划分网段，是为了隔离不同功能的通信流量 、降低单总线负载 、提升系统安全性与可靠性------ 比如动力域 / ADAS 域的实时信号，不会被信息娱乐域的非实时数据干扰；同时通过中央网关统一管理跨域数据交互。
1.2.4 车载网络网关基本概念和分类
车载网络网关 是连接汽车内部不同类型 、不同速率网段 的核心通信设备，它的核心作用是解决各网段之间的协议不兼容 、速率不匹配 、数据隔离与交互问题 ，是整车电子系统的 "中枢神经节点"。
传统汽车的电子模块多为点对点通信，而现代汽车采用分布式网络架构，按功能划分为多个网段：
- 动力网段（高速 CAN/CAN FD，500kbps-1Mbps）：负责发动机、变速箱、制动系统通信；
- 车身网段（低速CAN，125kbps）：负责车灯、车窗、空调控制；
- 舒适网段（LIN 总线，19.2kbps）：负责座椅、后视镜等低端设备；
- 智能驾驶网段（以太网，100Mbps-1Gbps）：负责 ADAS 传感器、车载娱乐、车联网数据传输。
网关就像这些网段之间的 "桥梁"，同时具备数据转发、协议转换、网络管理、安全防护四大核心能力，是整车数据交互的唯一通道。

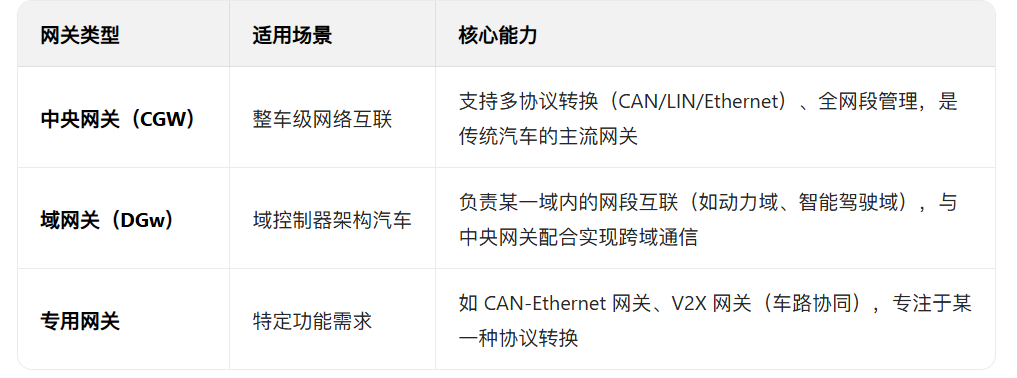

按功能分类:
1.2.5 汽车CAN总线网络
对于低速 CAN 采用开环设计，允许单线故障时继续通信，这种容错能力以降低速率为代价；高速 CAN 采用严格差分信号与终端匹配，确保高速信号完整性；CAN FD 复用高速 CAN 物理层，但通过协议创新实现更高带宽。
目前主流汽车网络仍然是CAN/LIN 网络，CAN 网络分高速CAN和低速CAN。 高速CAN连接动力、底盘等控制时间响应要求高的部
分，低速CAN用于车身、座舱设备方面。
汽车的CAN网络一般是分为 多个子网 ，再通过网关互联形成整车的CAN网络
1.2.5.1 CAN总线基础知识
CAN是控制器域网(Controller Area Network,CAN)的简称，CAN属于总线式串行通信网络。
什么是 "总线"？
总线是多个设备（节点）共享的 "公共通信通道"，类比生活里的 "城市主干道"：
- 传统 "点对点通信" 像 "每户之间单独修小路"------ 比如早期汽车里，每个 ECU（电子控制单元）之间都单独拉一根线传信号，会导致线缆多如蜘蛛网、成本高、布线复杂。
- 而 "总线" 像 "一条主干道，所有住户都连到这条路上"------ 所有设备（如车载 ECU）都连接到同一条总线线路上，共享这条通道传输数据，不用再点对点单独布线。
"总线式串行通信网络"= 多个设备共享同一条串行通信线路，典型代表就是车载 CAN 总线：
- 硬件上：所有 ECU 都并联在CAN_H、CAN_L 两根差分线（串行通信的物理线路）上；
- 通信逻辑：数据以 "串行位流"的形式在总线上传输，每个节点既能发送数据、也能接收数据；
- 冲突解决：通过 "ID 仲裁" 规则（比如 CAN 的优先级ID），避免多个节点同时发数据时的冲突。

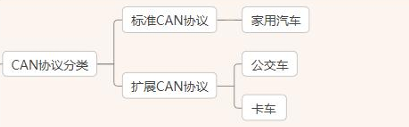

1.2.5.2 Can 协议
Can 协议对应7层通讯模型中 物理层 和数据链路层 。
物理层 和数据链路层 ，可以类比成 "公路基础设施" 和 "交通规则"------ 物理层 是 "路本身"，数据链路层是 "在路上怎么开车、怎么排队、怎么处理事故"。
Can 协议物理层规定
- 使用两根导线同时配合传输电信号，分CAN高和CAN低，以双绞形式布线

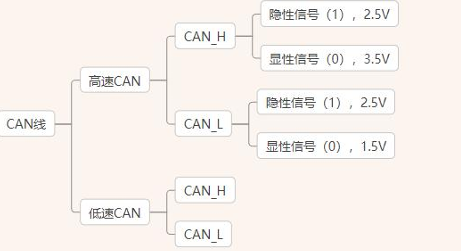

- CAN高输出3.5V 时，CAN低必须输出1.5V, 此时两根线之间的电压差(差分信号)为2V, 称为"显性信号"， 表示二进制0；
CAN 高输出2.5V 时，CAN低必须输出2.5V, 此时两根线之间的电压差(差分信号)为0V, 称为"隐性信号"， 表示二进制1； - 通常can高和can低之间 应该有一个120欧姆的终端电阻。
Can 协议数据链路层规定

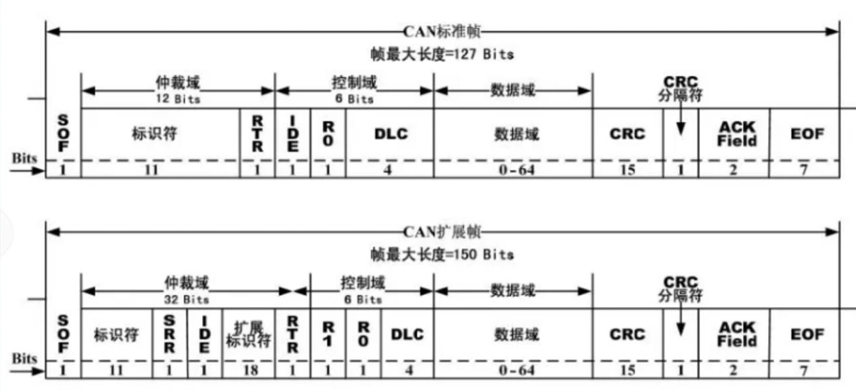

- CAN 总线发送2进制位的最小数量单位为"帧 "frame（报文）， 传输数据最小的一个单位（最少的二进制位）都必须考虑传输控制信息 、传输的数据本身的信息 、校验信息 。
