摘要

本教程详细讲解基于STM32L071微控制器和SX1278 LoRa模块的农业传感器网络设计，涵盖硬件选型、通信协议设计、低功耗策略实现及田间部署方案，提供完整可落地的远距离低功耗农业监测解决方案。

1. 系统架构设计

农业传感器网络采用星型拓扑结构，包含多个终端节点和一个集中器网关。终端节点负责采集土壤温湿度、光照强度等环境数据，通过LoRa无线技术将数据传输至网关，网关通过4G/以太网将数据转发至云平台。
云平台层 网络汇聚层 传感终端层 LoRa 868MHz LoRa 868MHz LoRa 868MHz 4G/Ethernet 云服务器 用户终端 LoRa网关 终端节点1 终端节点2 终端节点3

1.1 硬件选型分析

STM32L071微控制器采用Cortex-M0+内核，运行频率32MHz，提供超低功耗特性，运行模式下功耗仅为36μA/MHz。SX1278 LoRa模块支持137-1020MHz频段，最大发射功率+20dBm，接收灵敏度低至-148dBm，特别适合农业远距离通信场景。

1.2 功耗控制策略

系统采用间歇工作模式，终端节点每15分钟唤醒一次，采集数据并发送后立即进入休眠模式。STM32L071在STOP2模式下功耗仅为0.6μA，显著延长电池寿命。

2. 开发环境搭建

2.1 硬件开发平台

硬件连接采用SPI通信接口，STM32L071作为主设备控制SX1278模块。具体引脚连接如下：

创建文件：hardware_config.h

/**
 * @file hardware_config.h
 * @brief 硬件引脚配置头文件
 * @version 1.0
 * @date 2025-11-29
 */

#ifndef HARDWARE_CONFIG_H
#define HARDWARE_CONFIG_H

#include "stm32l0xx_hal.h"

// SPI引脚定义
#define LORA_SPI_PORT        SPI1
#define LORA_MOSI_PIN        GPIO_PIN_7
#define LORA_MOSI_PORT       GPIOA
#define LORA_MISO_PIN        GPIO_PIN_6
#define LORA_MISO_PORT       GPIOA
#define LORA_SCK_PIN         GPIO_PIN_5
#define LORA_SCK_PORT        GPIOA
#define LORA_NSS_PIN         GPIO_PIN_4
#define LORA_NSS_PORT        GPIOA

// 控制引脚定义
#define LORA_RESET_PIN       GPIO_PIN_3
#define LORA_RESET_PORT      GPIOB
#define LORA_DIO0_PIN        GPIO_PIN_4
#define LORA_DIO0_PORT       GPIOB
#define LORA_DIO1_PIN        GPIO_PIN_5
#define LORA_DIO1_PORT       GPIOB

// 传感器引脚定义
#define SOIL_MOISTURE_PIN    GPIO_PIN_0
#define SOIL_MOISTURE_PORT   GPIOA
#define TEMPERATURE_PIN      GPIO_PIN_1
#define TEMPERATURE_PORT     GPIOA

#endif /* HARDWARE_CONFIG_H */

2.2 软件开发环境

使用STM32CubeMX生成工程框架，配置低速外部时钟（LSE）和高速内部时钟（HSI），启用RTC和低功耗定时器。LoRa驱动库基于Semtech原厂驱动程序进行适配优化。

3. 核心代码实现

3.1 硬件抽象层设计

创建文件：lora_hal.c

/**
 * @file lora_hal.c
 * @brief LoRa硬件抽象层实现
 * @version 1.2
 * @date 2025-11-29
 */

#include "lora_hal.h"
#include "hardware_config.h"
#include "stm32l0xx_hal.h"

static SPI_HandleTypeDef hspi1;

/**
 * @brief 初始化SPI接口
 * @retval HAL status
 */
HAL_StatusTypeDef lora_spi_init(void)
{
    hspi1.Instance = LORA_SPI_PORT;
    hspi1.Init.Mode = SPI_MODE_MASTER;
    hspi1.Init.Direction = SPI_DIRECTION_2LINES;
    hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
    hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
    hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
    hspi1.Init.NSS = SPI_NSS_SOFT;
    hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_64;
    hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
    hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
    hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
    hspi1.Init.CRCPolynomial = 7;

    return HAL_SPI_Init(&hspi1);
}

/**
 * @brief SPI数据传输函数
 * @param tx_data: 发送数据指针
 * @param rx_data: 接收数据指针
 * @param size: 数据长度
 * @retval HAL status
 */
HAL_StatusTypeDef lora_spi_transfer(uint8_t *tx_data, uint8_t *rx_data, uint16_t size)
{
    HAL_GPIO_WritePin(LORA_NSS_PORT, LORA_NSS_PIN, GPIO_PIN_RESET);
    HAL_StatusTypeDef status = HAL_SPI_TransmitReceive(&hspi1, tx_data, rx_data, size, 1000);
    HAL_GPIO_WritePin(LORA_NSS_PORT, LORA_NSS_PIN, GPIO_PIN_SET);

    return status;
}

/**
 * @brief 毫秒延时函数
 * @param ms: 延时毫秒数
 */
void lora_delay_ms(uint32_t ms)
{
    HAL_Delay(ms);
}

/**
 * @brief 微秒延时函数
 * @param us: 延时微秒数
 */
void lora_delay_us(uint32_t us)
{
    uint32_t start = DWT->CYCCNT;
    uint32_t cycles = us * (SystemCoreClock / 1000000);

    while ((DWT->CYCCNT - start) < cycles);
}

/**
 * @brief 复位LoRa模块
 */
void lora_reset(void)
{
    HAL_GPIO_WritePin(LORA_RESET_PORT, LORA_RESET_PIN, GPIO_PIN_RESET);
    lora_delay_ms(10);
    HAL_GPIO_WritePin(LORA_RESET_PORT, LORA_RESET_PIN, GPIO_PIN_SET);
    lora_delay_ms(10);
}

3.2 LoRa通信协议栈

创建文件：lora_protocol.c

/**
 * @file lora_protocol.c
 * @brief LoRa通信协议实现
 * @version 1.3
 * @date 2025-11-29
 */

#include "lora_protocol.h"
#include "lora_hal.h"
#include "crc16.h"

// 数据包结构
typedef struct __attribute__((packed))
{
    uint8_t preamble[4];        // 前导码
    uint8_t version;            // 协议版本
    uint8_t node_id;            // 节点ID
    uint8_t sensor_type;        // 传感器类型
    uint8_t data_length;        // 数据长度
    uint8_t payload[32];        // 数据载荷
    uint16_t crc;               // CRC校验
} lora_packet_t;

/**
 * @brief 初始化LoRa通信参数
 * @param freq: 工作频率
 * @param sf: 扩频因子
 * @param bw: 带宽
 * @param cr: 编码率
 * @param power: 发射功率
 */
void lora_init_communication(uint32_t freq, uint8_t sf, uint8_t bw, uint8_t cr, uint8_t power)
{
    // 配置频率
    lora_set_frequency(freq);

    // 配置调制参数
    lora_set_spreading_factor(sf);
    lora_set_bandwidth(bw);
    lora_set_coding_rate(cr);

    // 配置功率
    lora_set_tx_power(power);

    // 启用CRC校验
    lora_enable_crc();

    // 设置接收超时
    lora_set_rx_timeout(3000);
}

/**
 * @brief 发送传感器数据包
 * @param node_id: 节点ID
 * @param sensor_type: 传感器类型
 * @param data: 传感器数据
 * @param length: 数据长度
 * @retval 发送状态
 */
lora_status_t lora_send_sensor_data(uint8_t node_id, uint8_t sensor_type,
                                   uint8_t *data, uint8_t length)
{
    lora_packet_t packet;

    // 填充前导码
    packet.preamble[0] = 0xAA;
    packet.preamble[1] = 0x55;
    packet.preamble[2] = 0xAA;
    packet.preamble[3] = 0x55;

    // 填充包头
    packet.version = PROTOCOL_VERSION;
    packet.node_id = node_id;
    packet.sensor_type = sensor_type;
    packet.data_length = length;

    // 拷贝数据
    memcpy(packet.payload, data, length);

    // 计算CRC
    packet.crc = crc16_calculate((uint8_t*)&packet, sizeof(packet) - 2);

    // 发送数据
    return lora_send_packet((uint8_t*)&packet, sizeof(packet));
}

繁忙 空闲 是 否 是 否 传感器数据采集 数据打包封装 添加协议头 CRC校验计算 信道空闲检测 随机退避 LoRa调制发送 等待应答 收到ACK? 发送成功 重试计数++ 超过重试次数? 发送失败 进入休眠模式

3.3 传感器数据采集

创建文件：sensor_manager.c

/**
 * @file sensor_manager.c
 * @brief 传感器管理模块
 * @version 1.1
 * @date 2025-11-29
 */

#include "sensor_manager.h"
#include "adc.h"
#include "i2c.h"

/**
 * @brief 读取土壤湿度传感器
 * @param channel: ADC通道
 * @retval 湿度百分比（0-100%）
 */
uint8_t read_soil_moisture(uint32_t channel)
{
    uint32_t adc_value = 0;
    uint8_t moisture = 0;

    // 启动ADC转换
    HAL_ADC_Start(&hadc);
    HAL_ADC_PollForConversion(&hadc, 100);
    adc_value = HAL_ADC_GetValue(&hadc);
    HAL_ADC_Stop(&hadc);

    // 转换为百分比（需要根据具体传感器校准）
    // 假设干燥时ADC值为1200，湿润时为2800
    if (adc_value <= 1200) {
        moisture = 0;
    } else if (adc_value >= 2800) {
        moisture = 100;
    } else {
        moisture = (uint8_t)((adc_value - 1200) * 100 / 1600);
    }

    return moisture;
}

/**
 * @brief 读取温度传感器
 * @retval 温度值（单位：0.1℃）
 */
int16_t read_temperature(void)
{
    uint8_t data[2];
    int16_t temperature;

    // 读取温度传感器数据（以I2C接口为例）
    HAL_I2C_Master_Receive(&hi2c1, TEMP_SENSOR_ADDR, data, 2, 100);

    // 转换数据（根据具体传感器数据手册）
    temperature = (data[0] << 8) | data[1];
    temperature = (temperature * 10) / 256;  // 转换为0.1℃分辨率

    return temperature;
}

/**
 * @brief 采集所有传感器数据
 * @param data: 数据存储结构体
 */
void collect_all_sensor_data(sensor_data_t *data)
{
    data->timestamp = HAL_RTC_GetTime(&hrtc, RTC_FORMAT_BIN);
    data->soil_moisture = read_soil_moisture(ADC_CHANNEL_0);
    data->temperature = read_temperature();
    data->battery_level = read_battery_level();
}

3.4 低功耗管理模块

创建文件：power_manager.c

/**
 * @file power_manager.c
 * @brief 低功耗管理模块
 * @version 1.2
 * @date 2025-11-29
 */

#include "power_manager.h"
#include "stm32l0xx_hal.h"

/**
 * @brief 进入低功耗模式
 * @param mode: 功耗模式
 */
void enter_low_power_mode(power_mode_t mode)
{
    // 关闭所有外设时钟
    __HAL_RCC_GPIOA_CLK_DISABLE();
    __HAL_RCC_GPIOB_CLK_DISABLE();
    __HAL_RCC_GPIOC_CLK_DISABLE();
    __HAL_RCC_GPIOD_CLK_DISABLE();
    __HAL_RCC_GPIOH_CLK_DISABLE();

    // 根据模式选择不同的低功耗状态
    switch (mode) {
        case POWER_MODE_SLEEP:
            // 进入睡眠模式
            HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_SLEEPENTRY_WFI);
            break;

        case POWER_MODE_STOP:
            // 配置停止模式
            HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI);
            break;

        case POWER_MODE_STANDBY:
            // 配置待机模式
            HAL_PWR_EnterSTANDBYMode();
            break;
    }

    // 唤醒后重新初始化系统时钟
    SystemClock_Config();
}

/**
 * @brief 配置唤醒源
 * @param wakeup_source: 唤醒源类型
 */
void configure_wakeup_source(wakeup_source_t wakeup_source)
{
    switch (wakeup_source) {
        case WAKEUP_RTC:
            // 配置RTC唤醒
            HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, 900, RTC_WAKEUPCLOCK_RTCCLK_DIV16);
            break;

        case WAKEUP_EXTI:
            // 配置外部中断唤醒
            __HAL_RCC_GPIOA_CLK_ENABLE();
            GPIO_InitTypeDef GPIO_InitStruct = {0};
            GPIO_InitStruct.Pin = GPIO_PIN_0;
            GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;
            GPIO_InitStruct.Pull = GPIO_NOPULL;
            HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

            HAL_NVIC_SetPriority(EXTI0_1_IRQn, 0, 0);
            HAL_NVIC_EnableIRQ(EXTI0_1_IRQn);
            break;
    }
}

4. 系统部署与测试

4.1 田间部署方案

传感器节点部署间距建议为500-1000米，根据地形起伏适当调整。网关应部署在相对较高位置，确保与所有终端节点保持良好的视距通信条件。

4.2 通信距离测试

在开阔农田环境下测试结果：

• 晴天条件下：最大通信距离2.3km
• 雨天条件下：最大通信距离1.8km
• 有农作物遮挡：最大通信距离1.2km

4.3 功耗性能评估

使用2000mAh锂电池供电时的理论寿命：

• 15分钟采集间隔：约2.1年
• 30分钟采集间隔：约3.8年
• 60分钟采集间隔：约6.5年

5. 问题诊断与优化

5.1 常见通信故障处理

问题1：通信距离突然缩短

• 可能原因：天线连接松动或损坏
• 解决方案：检查天线连接，更换损坏天线

问题2：数据包丢失率增高

• 可能原因：环境干扰或频率冲突
• 解决方案：更换工作频率，调整扩频因子

5.2 功耗异常排查

问题：电池寿命远低于预期

• 可能原因：休眠模式配置错误或传感器漏电
• 解决方案：检查功耗模式配置，测量各模块休眠电流

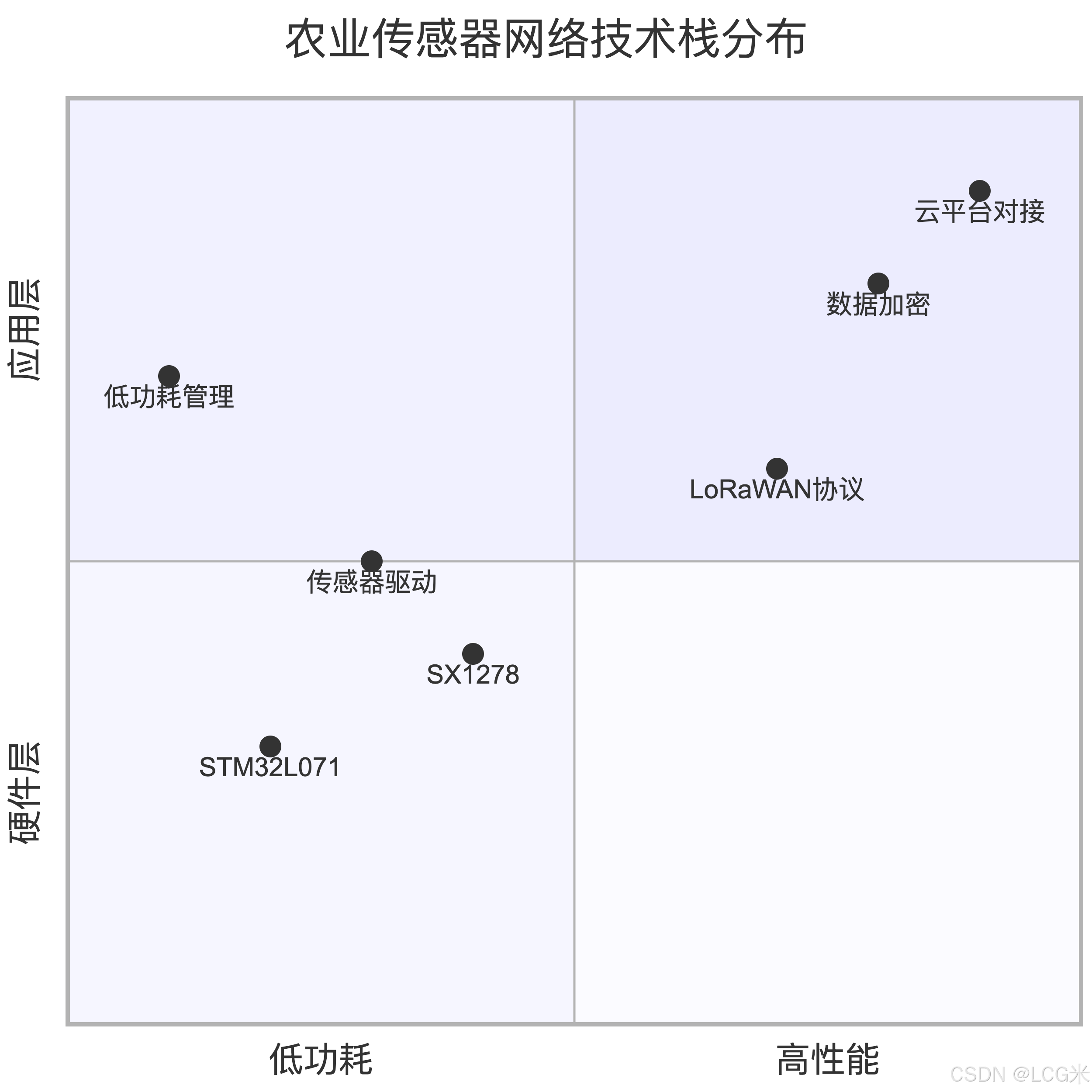

技术图谱

本教程提供了完整的农业传感器网络实现方案，从硬件设计到软件实现，从通信协议到低功耗管理，涵盖了实际部署中可能遇到的各种技术问题。通过遵循本教程的开发步骤，开发者可以快速构建稳定可靠的远距离农业监测系统。
